Tubería de acero negro sin soldadura cédula 40

La tubería de acero negra sin costura Schedule 40 se refiere a una tubería de acero sin costura fabricada según la norma ASME B36.10M con un espesor de pared de SCH 40. "Tubería de acero negra" indica que su superficie no está galvanizada, lo que conserva la capa de óxido negro formada por el laminado en caliente; "sin costura" significa que no se realizan soldaduras en la tubería de acero durante el proceso de fabricación, lo que resulta en una mayor fiabilidad en la resistencia a la presión.

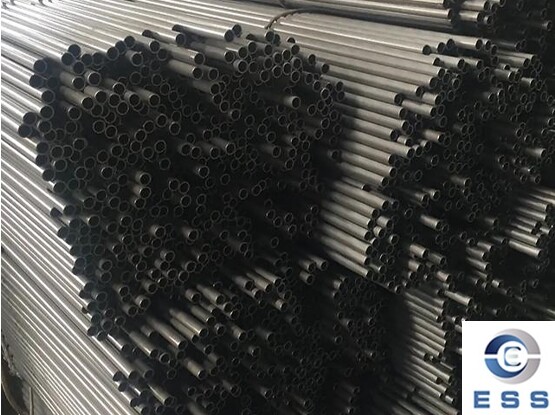

Tubo de acero negro sin costura

La tubería de acero negra sin costura está hecha de acero sin galvanizar. Su nombre proviene de la película de óxido de hierro de color oscuro que recubre su superficie. Se utiliza en aplicaciones que no requieren acero galvanizado.

La resistencia de la tubería de acero negra la hace ideal para el transporte de agua y gas en zonas rurales y urbanas, así como para conductos que protegen el cableado eléctrico y para el suministro de vapor y aire a alta presión. Las industrias petroleras utilizan tuberías de acero negro para transportar grandes cantidades de petróleo a través de zonas remotas. Esto es beneficioso, ya que requieren muy poco mantenimiento. Otros usos incluyen la distribución de gas dentro y fuera de viviendas, pozos de agua y sistemas de alcantarillado.

Composición química de la tubería de acero cédula 40

La tubería de acero cédula 40 se refiere al espesor nominal de pared, no al grado del acero. Por lo tanto, la composición química de las diferentes calidades de tubería de acero cédula 40 puede variar. Sin embargo, la tubería de acero cédula 40 suele estar hecha de acero con bajo contenido de carbono, generalmente acero A53. Su composición química puede variar, especialmente entre diferentes grados y cordones de soldadura.

Como referencia, la composición química del acero A53 soldado sin costura tipo S suele ser la siguiente:
Carbono: 0,25 % (máximo)
Manganeso: 0,95 % (máximo)
Fósforo: 0,05 % (máximo)
Azufre: 0,045 % (máximo)
Cobre: 0,4 % (máximo)
Níquel: 0,4 % (máximo)
Cromo: 0,4 % (máximo)
Molibdeno: 0,15 % (máximo)
Vanadio: 0,08 % (máximo)

Esta composición garantiza que la tubería de acero tenga propiedades mecánicas adecuadas para diversas aplicaciones, lo que convierte a la tubería de acero Cédula 40 en la opción ideal para una amplia gama de industrias.

Calidades de la tubería de acero cédula 40

La tubería de acero Cédula 40 está disponible en varios grados, cada uno con propiedades y características únicas. Estos son algunos de los grados más comunes:

1. ASTM A53 Grado B

Aplicaciones: Tuberías, construcción y aplicaciones industriales.
Límite elástico: 35.000 psi (mínimo)
Resistencia a la tracción: 60.000 psi (mínimo)

2. ASTM A106 Grado B

Aplicaciones: Aplicaciones de alta temperatura, como tuberías de vapor y gas, refinerías y plantas.
Límite elástico: 35.000 psi (mínimo)
Resistencia a la tracción: 60.000 psi (mínimo)

3. API 5L Grado B

Aplicaciones: Industria del petróleo y el gas.
Límite elástico: 35 000 psi (mínimo)
Resistencia a la tracción: 60 000 psi (mínimo)

4. ASTM A333 Grado 6

Aplicaciones: Aplicaciones de baja temperatura, como plantas de gas natural licuado (GNL).
Límite elástico: 35 000 psi (mínimo)
Resistencia a la tracción: 60 000 psi (mínimo)

Pueden estar disponibles otros grados de tubería de acero Schedule 40, según la aplicación y los requisitos específicos. Consulte siempre las especificaciones del fabricante para determinar el grado de tubería de acero adecuado para su aplicación.

Características de la tubería de acero negra sin costura cédula 40

1. Material

Acero de bajo contenido de carbono (contenido de carbono ≤ 0,25 %, como ASTM A53 Gr.B y Q235B).

2. Espesor de pared

La cédula 40 ofrece un espesor de pared medio, lo que equilibra la capacidad de carga y el costo.

3. Acabado superficial

Gris oscuro/negro, conserva la capa de óxido natural después del laminado.

4. Parámetros dimensionales

El diámetro exterior y el espesor de pared (PE) deben consultarse según las normas específicas (como la tabla de tamaños de tubos de acero ANSI B36.10). Los diferentes diámetros de tubería corresponden a diferentes espesores de pared.

5. Aplicaciones

Se utiliza principalmente para el transporte de fluidos como petróleo, gas y agua, cumpliendo con ciertos requisitos de resistencia a la presión y a la corrosión.

Ventajas de los tubos de acero negro sin costura cédula 40

1. Rentabilidad

El precio de los tubos de acero negro cédula 40 es entre un 20 % y un 30 % inferior al de los tubos de acero negro cédula 80 y un 40 % inferior al de los tubos galvanizados.

2. Fácil de procesar

El acero al carbono dulce tiene buena ductilidad y es fácil de cortar y soldar.

3. Resistencia fiable

Cumple con la mayoría de los requisitos estructurales y de fluidos a baja presión.

Tabla de especificaciones de tubos de acero negros sin costura, cédula 40

Diámetro nominal		Diámetro exterior	Ligero (Clase A) Espesor Peso		Medio (Clase B) Espesor Peso		Pesado (Clase C) Espesor Peso
Pulgadas	mm	Pulgadas	mm	mm	kg/mtr	mm	kg/mtr	mm	kg/mtr
1/8″	3 mm	0.406	10.32	1.8	0.361	2		2.65	0.493
1/4″	6 mm	0.532	13.49	1.8	0.517	2.35	0.407	2.9	0.769
3/8″	10 mm	0.872	17.1	1.8	0.674	2.35	0.852	2.9	1.02
1/2″	15 mm	0.844	21.43	2	0.952	2.65	1.122	3.25	1.45
3/4″	20 mm	1.094	27.2	2.35	1.41	2.65	1.58	3.25	1.9
1″	25 mm	1.312	33.8	2.65	2.01	3.25	2.44	4.05	2.97
1.1/4″	32 mm	1.656	42.9	2.65	2.58	3.25	3.14	4.05	3.84
1.1/2″	40 mm	1.906	48.4	2.9	3.25	3.25	3.61	4.05	4.43
2″	50 mm	2.375	60.3	2.9	4.11	3.65	5.1	4.47	6.17
2.1/2″	65 mm	3.004	76.2	3.25	5.84	3.65	6.61	4.47	7.9
3″	80 mm	3.5	88.9	3.25	6.81	4.05	8.47	4.85	10.1
4″	100 mm	4.5	114.3	3.65	9.89	4.5	12.1	5.4	14.4
5″	125 mm	5.5	139.7	–	–	4.85	16.2	5.4	17.8
6″	150 mm	6.5	165.1	–	–	4.85	19.2	5.4	21.2

Aplicación de la tubería de acero negro sin costura cédula 40

1. Tubería de fluidos de baja y media presión
2. Tubería de revestimiento
3. Tubería de calderas
4. Industria del petróleo y el gas natural
5. Industria química
6. Industria eléctrica

Restricciones de uso de la tubería de acero negro sin costura cédula 40

1. Prohibido su uso directo

Sistemas de agua potable (condiciones sanitarias no calificadas)
Transporte en medios ácidos/alcalinos
Ambientes exteriores costeros o con alta humedad (sin protección, vida útil inferior a 3 años)

2. Opciones de protección contra la corrosión

Uso en exteriores: recubrimiento de alquitrán de hulla epóxico (vida útil extendida a 10 años)
Instalación subterránea: recubrimiento anticorrosivo 3PE

Leer más: Tubo de acero negro vs. tubo de acero al carbono o tubo de acero sin costura Sch 40
