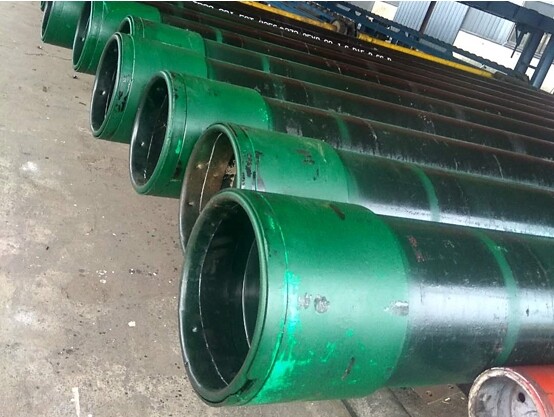

Juntas de unión

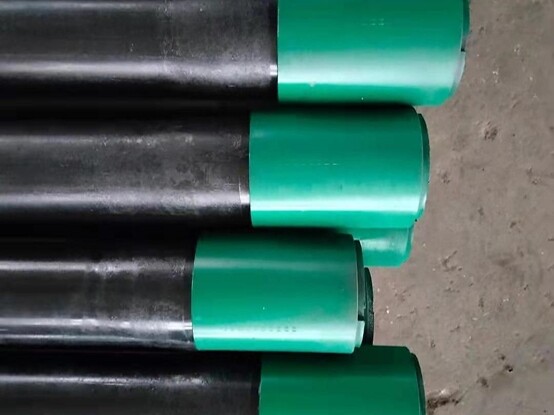

acople apretada a mano x Pasador con acoplamientos reforzados

Tipos de unión de las juntas de presión:
1. Uniónes de presión roscadas API
Las juntas de unión de presión más comunes cumplen con las especificaciones API 5CT. Las juntas de unión roscadas API utilizan rosca cónica que proporciona alta resistencia y resistencia a la presión para sartas de tubería de revestimiento y producción. La forma cónica de la rosca consiste en cuñas simétricas en forma de V que crean sellos herméticos bajo cargas crecientes. Esta característica de autobloqueo evita que las juntas de unión se aflojen debido a ciclos térmicos repetidos en entornos hostiles de fondo de pozo.

2. Uniónes de presión EUE
La conexión EUE o rosca externa de descarga utiliza roscas macho exteriores en el extremo del pasador que se acoplan con las roscas hembra del acoplamiento de caja. Este diseño proporciona un diámetro exterior de descarga sin roscas empotradas para una instalación sin obstrucciones de la sarta. Las roscas EUE minimizan las restricciones de flujo y la turbulencia para un rendimiento hidráulico óptimo.

3. Uniónes de presión NUE
Las juntas de unión NUE cuentan con roscas hembra mecanizadas en las paredes interiores del extremo del pasador. Las roscas de cuña macho correspondientes en el acoplamiento proporcionan la fuerza de sellado. La punta exterior lisa del pasador facilita la alineación y el enganche inicial durante el atornillado.

4. Uniónes rápidas BTC
Las conexiones roscadas de refuerzo o BTC representan otra variante común de unión definida por las normas API 5CT. Las roscas BTC utilizan flancos angulados con una fuerza de sujeción e interferencia considerablemente mayores en comparación con las roscas redondas API. Esto proporciona una resistencia superior a las cargas axiales y las presiones internas.

5. Uniónes rápidas STC
Las conexiones roscadas de hombro o uniones STC utilizan un perfil de rosca de múltiples pasos. El diseño alterna entre secciones de mayor y menor diámetro que crean hombros axiales. Este perfil escalonado permite un acoplamiento inicial rápido, seguido de un apriete final de alto par para lograr un sellado resistente y la integridad del ensamblaje.

Materiales de las uniones rápidas:
1. Material de acero API 5CT
Las uniones rápidas API5CT se fabrican comúnmente con materiales como J55, K55, N80Q, L80 y P110, que cumplen con los requisitos de alta resistencia y resistencia a la corrosión de la industria petrolera.

2. Material de acero inoxidable
Las juntas de unión de acero inoxidable ofrecen buena resistencia a la corrosión. Los materiales de acero inoxidable más comunes incluyen: SS304, SS316, SS316L, SS321 y SS347.

3. Material de acero aleado
En algunos entornos especiales, puede ser necesario utilizar juntas de unión de acero aleado para mayor resistencia y resistencia a la corrosión.

4. Otros materiales especiales
Según las aplicaciones industriales y los requisitos ambientales específicos, las juntas de unión también pueden utilizar materiales especiales de acero inoxidable, como acero inoxidable dúplex y acero inoxidable superdúplex, para adaptarse a una mayor variedad de usos.

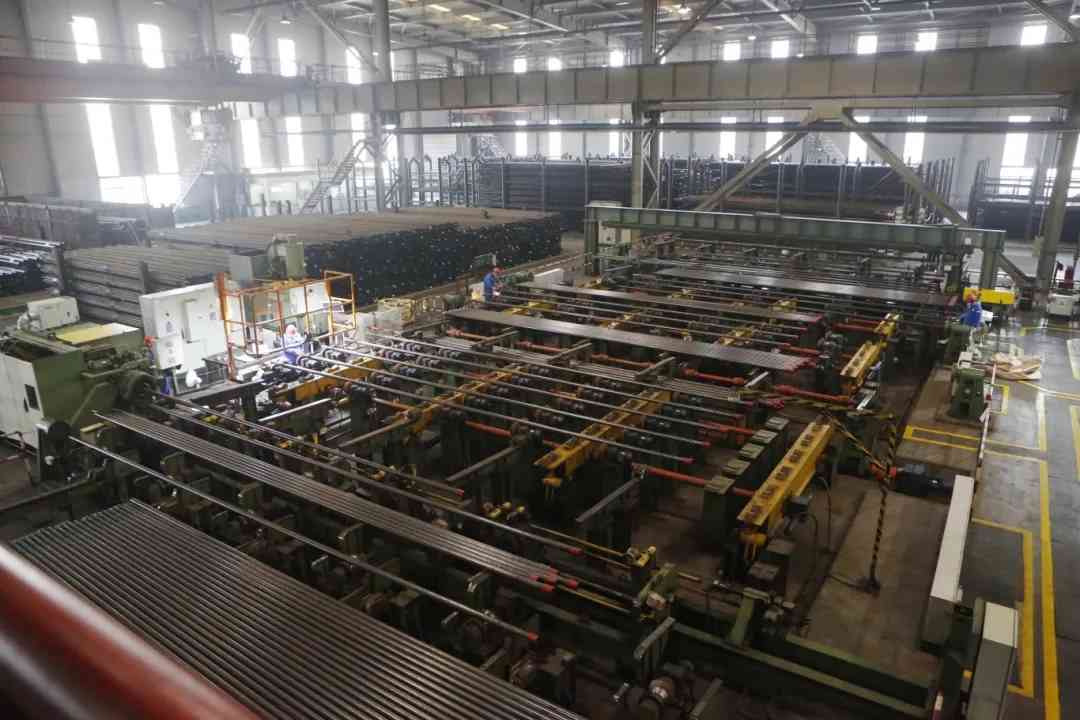

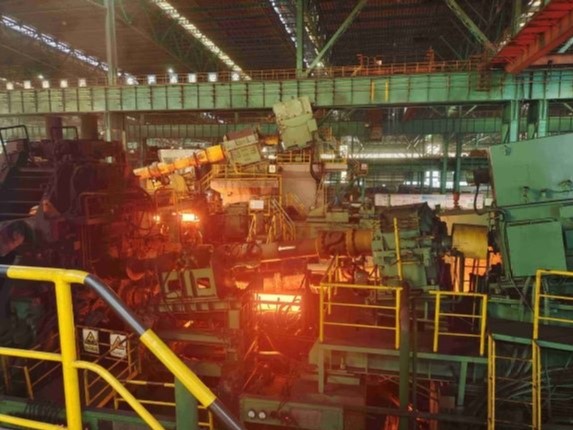

Fabricación de conectores rápidos
A continuación, se presenta un proceso simplificado de producción de conectores rápidos para aceite (conector rápido) según la norma API 5CT, que se divide principalmente en 5 pasos:

1. Selección de la materia prima
Seleccionar materiales de tuberías sin costura, carcasas o tochos de tubería de pared gruesa que cumplan con la norma API 5CT (grados de acero comunes J55, K55, N80, L80, P110) y realizar pruebas de composición química y propiedades mecánicas para garantizar que la resistencia y tenacidad del material cumplan con los requisitos de la especificación.

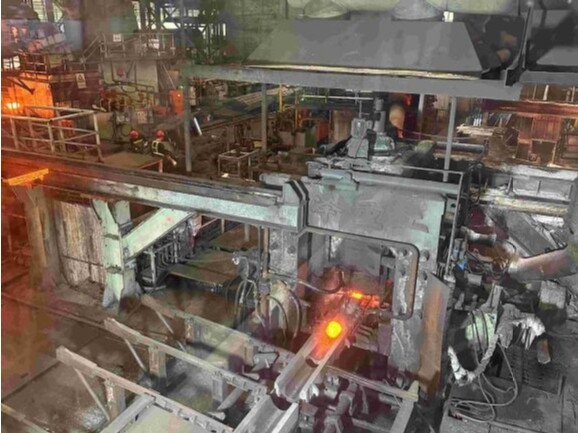

2. Corte y roscado
Cortar el tocho de tubería a la longitud requerida por el cliente (60-3 m) y procesar el extremo del tubo en un torno CNC o una máquina laminadora de roscas para alisar la superficie del extremo y eliminar rebabas. A continuación, roscar ambos extremos según NUE/EUE, BTC, STC y otros tipos de rosca para garantizar que el perfil dentado y la tolerancia cumplan con los estándares.

3. Tratamiento térmico y verificación
Las uniones roscadas procesadas se someten a un tratamiento de recocido para aliviar tensiones o temple y revenido para eliminar las tensiones residuales y mejorar la estabilidad microestructural. Posteriormente, se utilizan calibres de rosca, calibradores de anillo, micrómetros, calibradores y otras herramientas para verificar las roscas y las dimensiones geométricas.

4. Tratamiento anticorrosivo de la superficie
Según las condiciones de trabajo, la superficie exterior se recubre con una imprimación/capa de acabado, pulverización de zinc en caliente, pulverización a la llama y otros métodos para mejorar la resistencia a la corrosión y al desgaste. En entornos extremos, se pueden utilizar tecnologías de recubrimiento avanzadas, como el revestimiento láser.

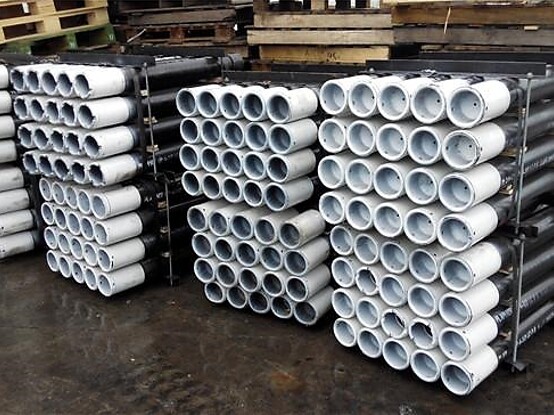

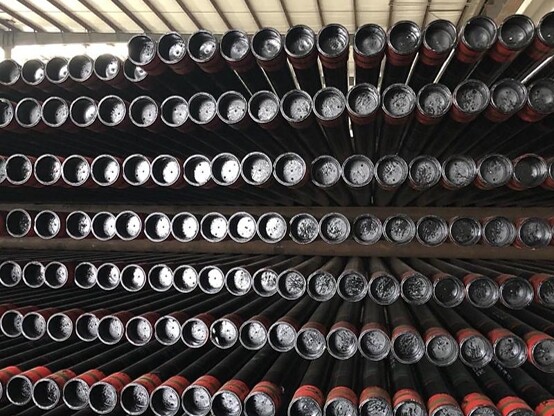

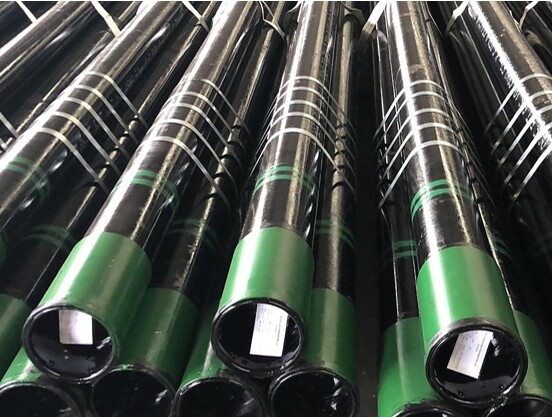

5. Inspección final y embalaje

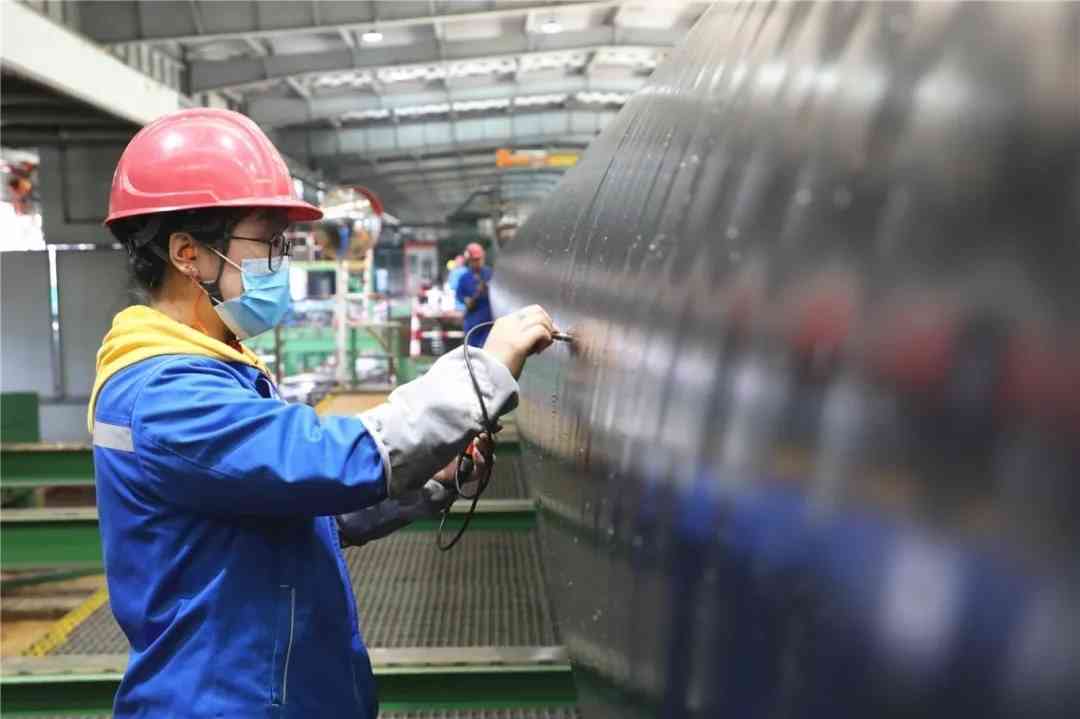

Las uniones roscadas se someten a ensayos no destructivos con polvo magnético o ultrasonidos, y se verifica el sellado de la rosca y la capacidad de carga en el banco de pruebas de presión. Tras superar la inspección, se empaquetan según las normas de resistencia a la humedad y anticolisión, y se les colocan etiquetas con las especificaciones, el grado de acero, el número de lote, etc., para facilitar la identificación e instalación in situ.

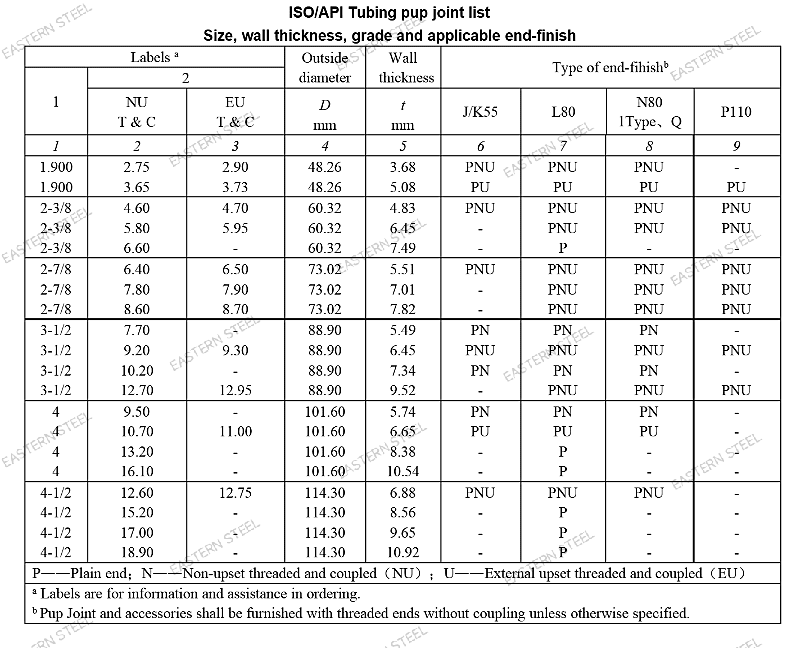

Especificaciones de las juntas de unión API 5CT:
Las juntas de unión API 5CT están disponibles en diversas especificaciones para satisfacer las necesidades de diferentes entornos de fondo de pozo:
Diámetro exterior: de 4½ pulgadas a 20 pulgadas.
Longitud: La longitud estándar es de 1 a 12 pies y también se puede personalizar según las necesidades del cliente.
Selección de grados de acero: Incluye H40, J55, K55, N80, L80, T95, C110, P110, Q125, etc.
Tipo de rosca: NUE (sin recalcado), EUE (con recalcado externo), VAM, STC, LTC, BTC, etc.

Características principales de la unión rápida API 5CT:
Material y grado de acero: Se utiliza acero de alta resistencia; los grados de acero más comunes incluyen J55, N80, L80, P110, etc.
Rango de tamaños: El diámetro exterior varía de 4½ pulgadas a 20 pulgadas, y la longitud suele ser de 1 a 12 pies.
Tipo de rosca: Disponemos de diversos tipos de rosca, como rosca con recalcado externo (EUE), rosca sin recalcado (NUE), rosca trapezoidal parcial (BTC), etc.
