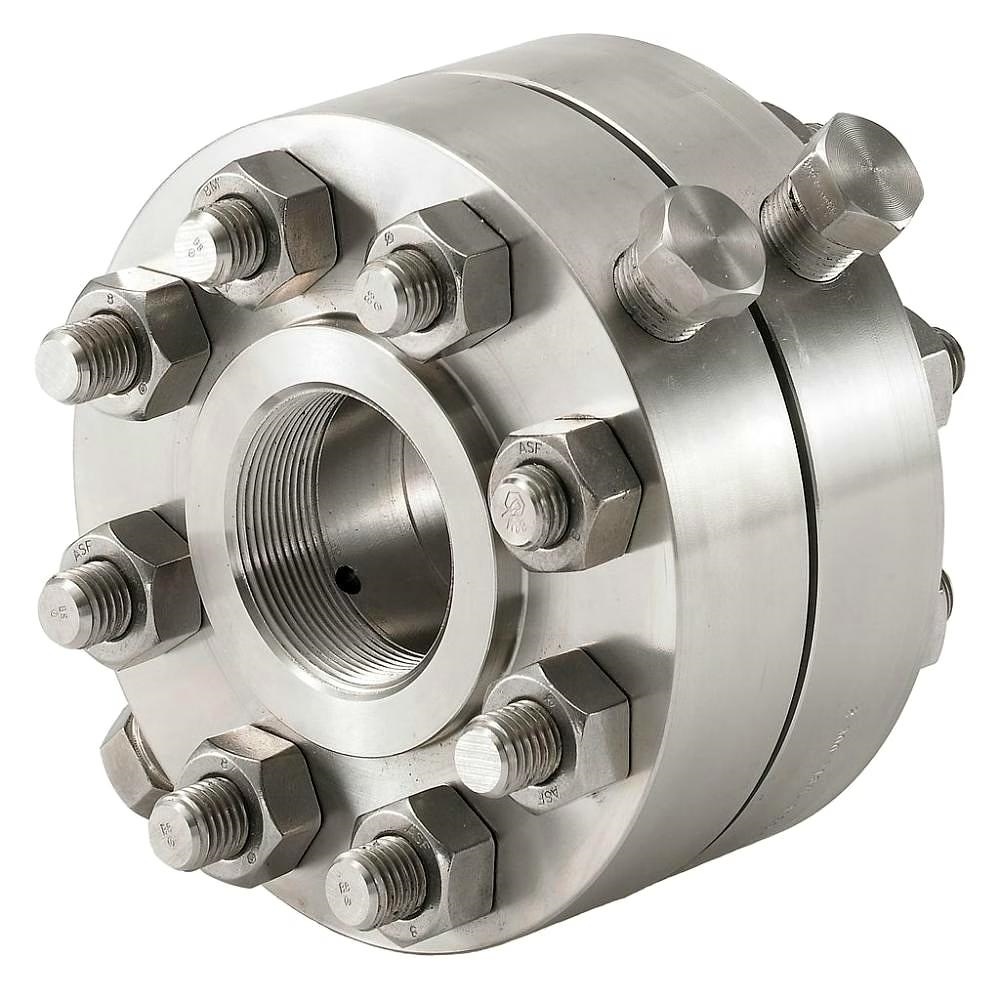

Bridas de orificio

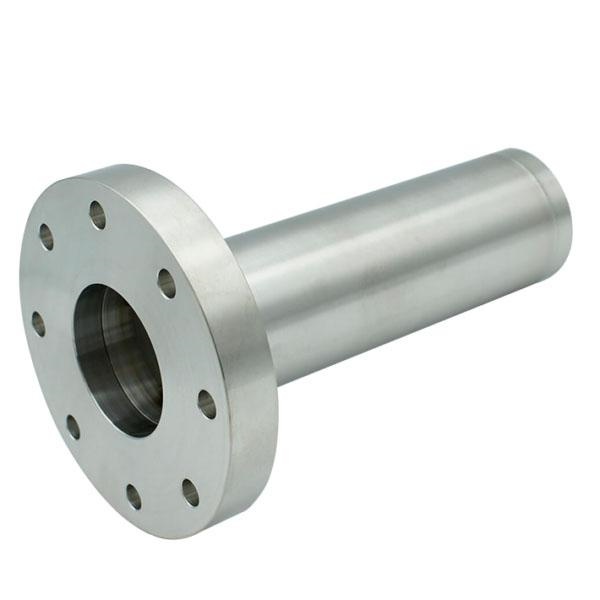

Bridas de cuello de soldadura largas
Las bridas son piezas de interconexión entre tuberías y tubos, que se utilizan para conectar entre los extremos de las tuberías, las características principales de la conexión de brida son un desmontaje fácil y un buen rendimiento de sellado.
Brida de acero al carbono: ASTM A 105
Brida de acero inoxidable: ASTM A 182
Tamaño: 1/2”-60” (DN15-DN3000)
Clase de presión: Class150-Class2500
Orientación: RF/ FM/ M/ TG/ RF / FF / RTJ
Marcado : todas las bridas, cuando sea posible, mostrarán un número de calor, tamaño, tabla, grado y estándar dimensional
Brida de placa de acero : Las bridas de placa se utilizan principalmente para aplicaciones no críticas, de menor presión o de servicio liviano, comúnmente en referencia a las normas AS2129, BS10 o AS4087. El método de fabricación consiste en cortar y mecanizar a partir de placas de acero.
Brida de acero forjado : Las bridas de acero forjado se usan y especifican comúnmente en los sectores de petróleo, gas, petroquímico y minería, donde las consideraciones de presión, temperatura y seguridad a menudo especifican los estándares ANSI B16.5, ASME B16.47 o BS4504. El método de fabricación implica la forja en caliente de aceros adecuados antes del mecanizado final.

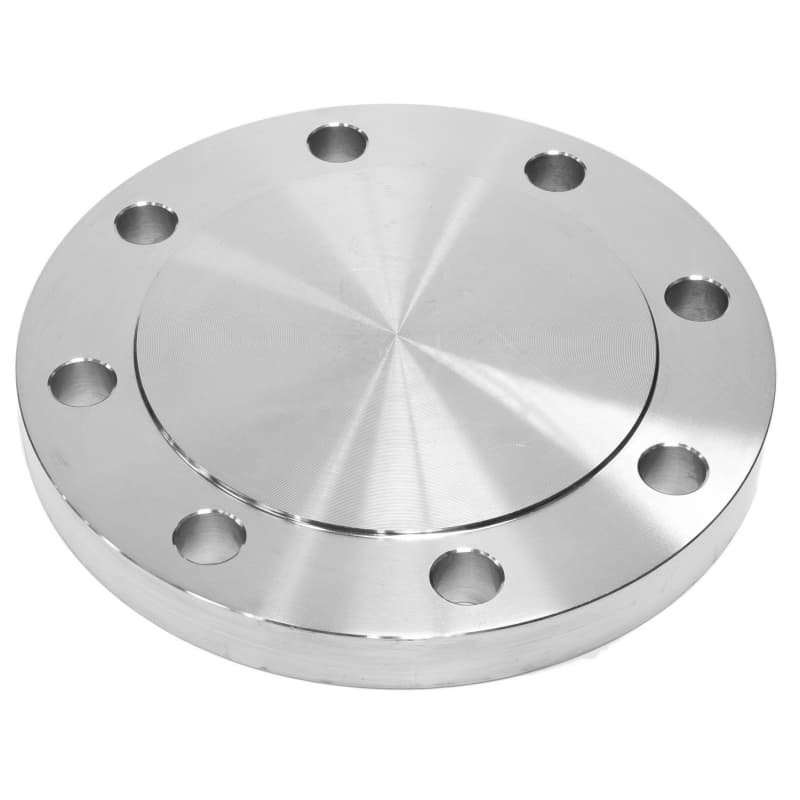

BRIDAS CIEGAS Las bridas ciegas normalmente se proporcionan con una cara elevada, una cara plana o una cara RTJ. Cuando se necesita una cara elevada para bridas ciegas, la altura estándar es de 1/16" para bridas ciegas de menos de 400#. Para bridas ciegas de 400# y más, la altura estándar de la cara elevada de la brida ciega es de 1/4". Material: Carbón, aleación y acero inoxidable Estándares: ASTM A105, ASTM A182 Tamaños: 1/2'' a 24'', personalizados hasta 48'' Espesor: Cédula 10(S) a SCH 160 Clasificaciones de presión: Clase 150 a 2500 Tipo de cara: RF, RTJ |

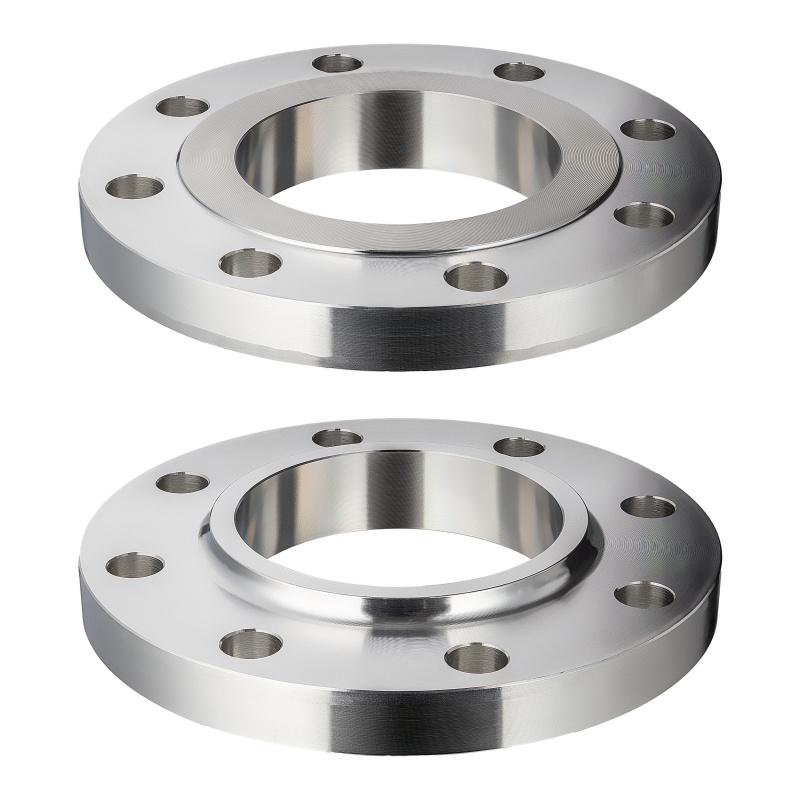

BRIDAS DESLIZABLES Las bridas deslizantes para tuberías normalmente se proporcionan con una cara elevada o plana. Cuando se necesita una cara elevada para bridas de tubería deslizables, la altura estándar es de 1/16" para bridas de tubería deslizables de menos de 400#. Para bridas de tubería deslizables de 400# y más, la altura estándar de la cara elevada de la brida de tubería deslizable es 1/4". Estándar: ASTM A105, ASTM A182 Material: Acero al carbono, acero aleado, acero inoxidable Tamaño: 1/2'' a 24'', personalizado hasta 60'' Clasificaciones de presión: Clase 150 a Clase 2500 Tipo de cara: RF, RTJ |

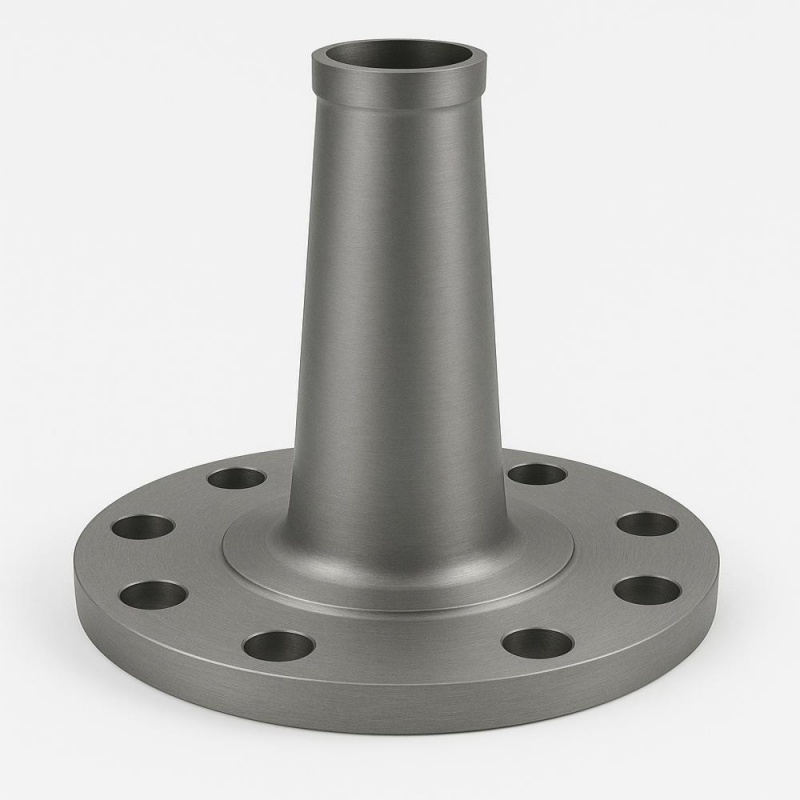

BRIDAS CON CUELLO PARA SOLDAR Las bridas para tubería con cuello para soldar generalmente se proporcionan con una cara elevada, una cara plana o un revestimiento RTJ. Cuando se necesita una cara elevada para bridas de tubería con cuello soldado, la altura estándar es de 1/16" para bridas de tubería con cuello soldado de menos de 400#. Para bridas de tubería con cuello soldado de 400# y más, la altura estándar de la cara elevada de la brida de tubería con cuello soldado es 1/4". Material: Carbón, aleación y acero inoxidable Estándares: ASTM A105, ASTM A182 Tamaños: 1/2'' a 24'', personalizados hasta 48'' Espesor: Cédula 10(S) a SCH 160 Clasificaciones de presión: Clase 150 a 2500 Tipo de cara: RF, RTJ |

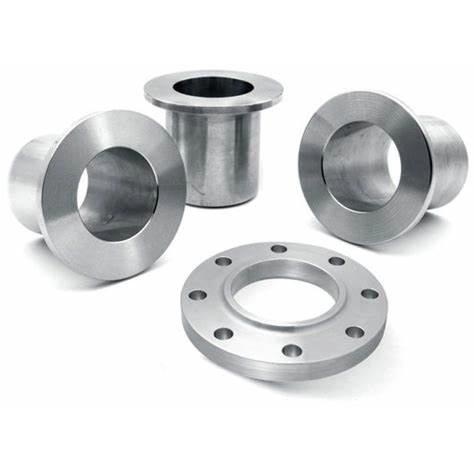

BRIDAS DE JUNTA DE LAP Las bridas de tubería deslizables con un cubo tienen especificaciones publicadas que van desde 1/2" hasta 24". Los tamaños superiores a 24" se producen como juntas traslapadas para ajustar las dimensiones. Coastal Flange proporciona bridas para tuberías con juntas traslapadas en todos los grados, especificaciones y tamaños de material. Acero al carbono: ASTM A105, A350 LF2 Acero inoxidable: A182 F304/F304L/F316/F316L/ Acero aleado F321 : ASTM A182, GR F1, F11, F22, F5, F9, F91 Diámetros exteriores: 1/2'' a 24'' Programa de espesor de pared: SCH 10, SCH 40, SCH 160 |

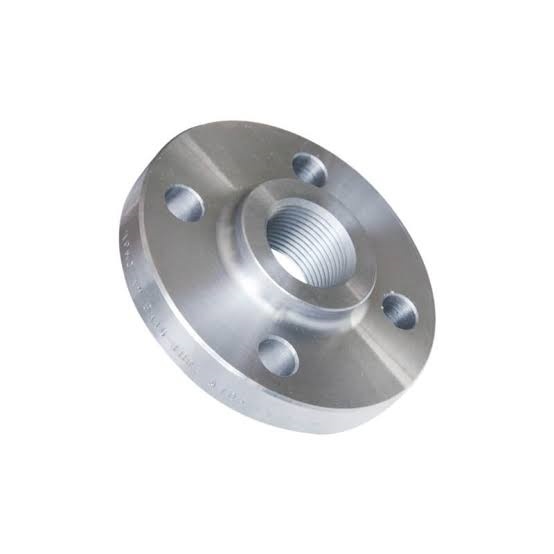

BRIDAS ROSCADAS Las bridas de tubería roscada generalmente se proporcionan con una cara elevada, una cara plana o una cara RTJ. Cuando se necesita una cara elevada para bridas de tubería roscada, la altura estándar es de 1/16" para bridas de tubería roscada de menos de 400#. Para bridas de tubería roscada de 400# y más, la altura estándar de la cara elevada de la brida de tubería roscada es de 1/4" . Estándar: ASTM A105, ASTM A182 Material: Acero al carbono, acero inoxidable, aleación de acero Rango de tamaño: 1/2'', 1'', 2'', 3'', 4'' a 24'' Clase de presión: Clase 150 hasta 2500 Cara: cara realzada (RF), junta tipo anillo (RTJ) |

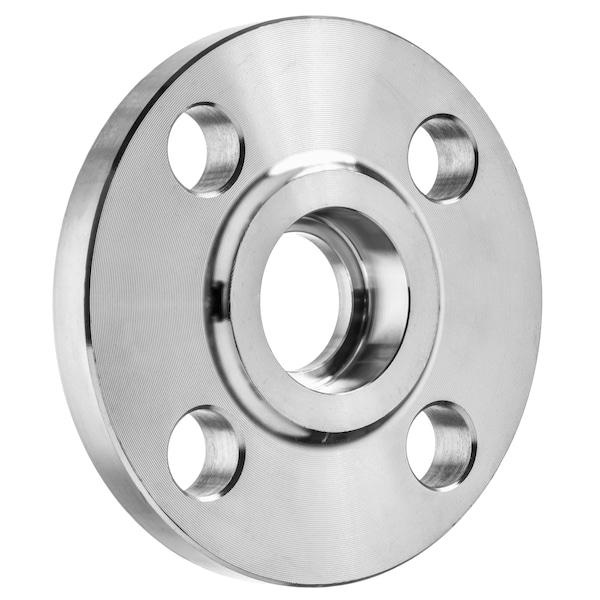

BRIDAS DE SOLDADURA DE ENCAJE Las bridas de tubería de soldadura de encastre generalmente se proporcionan con una cara elevada, una cara plana o un revestimiento RTJ. Cuando se necesita una cara elevada para bridas de tubería de soldadura por encastre, la altura estándar es de 1/16" para bridas de tubería de soldadura por encastre de menos de 400#. 1/4". Estándar: Acero al carbono ASTM A105, ASTM A350 LF1/2, ASTM A181 Aleación de acero ASTM A182 F5, F9, F11, F22, F91 Acero inoxidable ASTM A182 F304/L, F316/L Diámetros exteriores: 1/2 pulgada a 24 pulgadas, hasta 2500# Fabricación especial: 24'' a 60'', hasta 900# Espesor de pared: Cédula 40 a 160 Clasificaciones de presión: Clase 150 a Clase 2500 Tipo de cara: RF, RTJ |
CLASE 150Según ASTM A/SA-105; ANSI B16.5 |
||||||||||||
Nominal Tubo Tamaño |
Afuera diámetro de Brida (O) |
Grueso. de Brida (C) |
diámetro de Cara levantada (R) |
diámetro del centro en la Base (X) |
Longitud a través del concentrador (Y) |
mín. Hilo Longitud (T) |
mín. Encimera Diámetro (Q) |
Nº de Agujeros |
diámetro de Agujeros |
diámetro de pernos |
diámetro de perno Círculo |
Aprox. Peso (en libras) |
½ | 3.5 | 0.44 | 1.38 | 1.19 | 0,62 | 0,62 | — | 4 | 0,62 | 0.5 | 2.38 | 1 |
¾ | 3.88 | 0.5 | 1.69 | 1.5 | 0,62 | 0,62 | — | 4 | 0,62 | 0.5 | 2.75 | 2 |
1 | 4.25 | 0.56 | 2 | 1.94 | 0,69 | 0,69 | — | 4 | 0,62 | 0.5 | 3.12 | 2 |
1 ¼ | 4.62 | 0,62 | 2.5 | 2.31 | 0.81 | 0.81 | — | 4 | 0,62 | 0.5 | 3.5 | 3 |
1 ½ | 5 | 0,69 | 2.88 | 2.56 | 0.88 | 0.88 | — | 4 | 0,62 | 0.5 | 3.88 | 3 |
2 | 6 | 0,75 | 3.62 | 3.06 | 1 | 1 | — | 4 | 0,75 | 0,62 | 4.75 | 5 |
2 ½ | 7 | 0.88 | 4.12 | 3.56 | 1.12 | 1.12 | — | 4 | 0,75 | 0,62 | 5.5 | 7 |
3 | 7.5 | 0.94 | 5 | 4.25 | 1.19 | 1.19 | — | 4 | 0,75 | 0,62 | 6 | 8 |
3 ½ | 8.5 | 0.94 | 5.5 | 4.81 | 1.25 | 1.25 | — | 8 | 0,75 | 0,62 | 7 | 11 |
4 | 9 | 0.94 | 6.19 | 5.31 | 1.31 | 1.31 | — | 8 | 0,75 | 0,62 | 7.5 | 13 |
5 | 10 | 0.94 | 7.31 | 6.44 | 1.44 | 1.44 | — | 8 | 0.88 | 0,75 | 8.5 | 15 |
6 | 11 | 1 | 8.5 | 7.56 | 1.56 | 1.56 | — | 8 | 0.88 | 0,75 | 9.5 | 19 |
8 | 13.5 | 1.12 | 10.62 | 9.69 | 1.75 | 1.75 | — | 8 | 0.88 | 0,75 | 11.75 | 30 |
10 | dieciséis | 1.19 | 12.75 | 12 | 1.94 | 1.94 | — | 12 | 1 | 0.88 | 14.25 | 43 |
12 | 19 | 1.25 | 15 | 14.38 | 2.19 | 2.19 | — | 12 | 1 | 0.88 | 17 | 64 |
14 | 21 | 1.38 | 16.25 | 15.75 | 2.25 | 2.25 | — | 12 | 1.12 | 1 | 18.75 | 90 |
dieciséis | 23.5 | 1.44 | 18.5 | 18 | 2.5 | 2.5 | — | dieciséis | 1.12 | 1 | 21.25 | 98 |
18 | 25 | 1.56 | 21 | 19.88 | 2.69 | 2.69 | — | dieciséis | 1.25 | 1.13 | 22.75 | 130 |
20 | 27.5 | 1.69 | 23 | 22 | 2.88 | 2.88 | — | 20 | 1.25 | 1.12 | 25 | 165 |
24 | 32 | 1.88 | 27.25 | 26.12 | 3.25 | 3.25 | — | 20 | 1.38 | 1.25 | 29.5 | 220 |
CLASE 300Según ASTM A/SA-105; ANSI B16.5 |
||||||||||||
Nominal Tubo Tamaño |
Afuera diámetro de Brida (O) |
Grueso. de Brida (C) |
diámetro de Cara elevada (R) |
diámetro del centro en la Base (X) |
Longitud a través del concentrador (Y) |
mín. Hilo Longitud (T) |
mín. avellanado (Q) |
Nº de Agujeros |
diámetro de Agujeros |
diámetro de pernos |
diámetro de perno Círculo |
Aprox. Peso (en libras) |
1/2 | 3.75 | 0.56 | 1.38 | 1.5 | 0.88 | 0,62 | 0.93 | 4 | 0,62 | 0.5 | 2.62 | 2 |
3/4 | 4.62 | 0,62 | 1.69 | 1.88 | 1 | 0,62 | 1.14 | 4 | 0,75 | 0,62 | 3.25 | 3 |
1 | 4.88 | 0,69 | 2 | 2.12 | 1.06 | 0,69 | 1.41 | 4 | 0,75 | 0,62 | 3.5 | 3 |
1 1/4 | 5.25 | 0,75 | 2.5 | 2.5 | 1.06 | 0.81 | 1.75 | 4 | 0,75 | 0,62 | 3.88 | 4 |
1 1/2 | 6.12 | 0.81 | 2.88 | 2.75 | 1.19 | 0.88 | 1.99 | 4 | 0.88 | 0,75 | 4.5 | 6 |
2 | 6.5 | 0.88 | 3.62 | 3.31 | 1.31 | 1.12 | 2.5 | 8 | 0,75 | 0,62 | 5 | 7 |
2 1/2 | 7.5 | 1 | 4.12 | 3.94 | 1.5 | 1.25 | 3 | 8 | 0.88 | 0,75 | 5.88 | 10 |
3 | 8.25 | 1.12 | 5 | 4.62 | 1.69 | 1.25 | 3.63 | 8 | 0.88 | 0,75 | 6.62 | 13 |
3 1/2 | 9 | 1.19 | 5.5 | 5.25 | 1.75 | 1.44 | 4.13 | 8 | 0.88 | 0,75 | 7.25 | 17 |
4 | 10 | 1.25 | 6.19 | 5.75 | 1.88 | 1.44 | 4.63 | 8 | 0.88 | 0,75 | 7.88 | 22 |
5 | 11 | 1.38 | 7.31 | 7 | 2 | 1.69 | 5.69 | 8 | 0.88 | 0,75 | 9.25 | 28 |
6 | 12.5 | 1.44 | 8.5 | 8.12 | 2.06 | 1.81 | 6.75 | 12 | 0.88 | 0,75 | 10.62 | 39 |
8 | 15 | 1.62 | 10.62 | 10.25 | 2.44 | 2 | 8.75 | 12 | 1 | 0.88 | 13 | 58 |
10 | 17.5 | 1.88 | 12.75 | 12.62 | 2.62 | 2.19 | 10.88 | dieciséis | 1.12 | 1 | 15.25 | 81 |
12 | 20.5 | 2 | 15 | 14.75 | 2.88 | 2.38 | 12.94 | dieciséis | 1.25 | 1.12 | 17.75 | 115 |
14 | 23 | 2.12 | 16.25 | 16.75 | 3 | 2.5 | 14.19 | 20 | 1.25 | 1.12 | 20.25 | 165 |
dieciséis | 25,5 | 2.25 | 18.5 | 19 | 3.25 | 2.69 | 16.19 | 20 | 1.38 | 1.25 | 22.5 | 190 |
18 | 28 | 2.38 | 21 | 21 | 3.5 | 2.75 | 18.19 | 24 | 1.38 | 1.25 | 24.75 | 250 |
20 | 30.5 | 2.5 | 23 | 23.12 | 3.75 | 2.88 | 20.19 | 24 | 1.38 | 1.25 | 27 | 315 |
24 | 36 | 2.75 | 27.25 | 27.62 | 4.19 | 3.25 | 24.19 | 24 | 1.62 | 1.5 | 32 | 475 |
CLASE 600Según ASTM A/SA-105; ANSI B16.5 |
||||||||||||
Nominal Tubo Tamaño |
Afuera diámetro de Brida (O) |
Grueso. de Brida (C) |
diámetro de Cara elevada (R) |
diámetro del centro en la Base (X) |
Longitud a través del concentrador (Y) |
mín. Hilo Longitud (T) |
mín. Encimera Aburrir (Q) |
Nº de Agujeros |
diámetro de Agujeros |
diámetro de pernos |
diámetro de Círculo de pernos |
Aprox. Peso (en libras) |
1/2 | 3.75 | 0.56 | 1.38 | 1.5 | 0.88 | 0,62 | 0.93 | 4 | 0,62 | 0.5 | 2.62 | 2 |
3/4 | 4.62 | 0,62 | 1.69 | 1.88 | 1 | 0,62 | 1.14 | 4 | 0,75 | 0,62 | 3.25 | 3 |
1 | 4.88 | 0,69 | 2 | 2.12 | 1.06 | 0,69 | 1.41 | 4 | 0,75 | 0,62 | 3.5 | 4 |
1 1/4 | 5.25 | 0.81 | 2.5 | 2.5 | 1.12 | 0.81 | 1.75 | 4 | 0,75 | 0,62 | 3.88 | 5 |
1 1/2 | 6.12 | 0.88 | 2.88 | 2.75 | 1.25 | 0.88 | 1.99 | 4 | 0.88 | 0,75 | 4.5 | 7 |
2 | 6.5 | 1 | 3.62 | 3.31 | 1.44 | 1.12 | 2.5 | 8 | 0,75 | 0,62 | 5 | 9 |
2 1/2 | 7.5 | 1.12 | 4.12 | 3.94 | 1.62 | 1.25 | 3 | 8 | 0.88 | 0,75 | 5.88 | 13 |
3 | 8.25 | 1.25 | 5 | 4.62 | 1.81 | 1.38 | 3.63 | 8 | 0.88 | 0,75 | 6.62 | dieciséis |
3 1/2 | 9 | 1.38 | 5.5 | 5.25 | 1.94 | 1.56 | 4.13 | 8 | 1 | 0.88 | 7.25 | 21 |
4 | 10.75 | 1.5 | 6.19 | 6 | 2.12 | 1.62 | 4.63 | 8 | 1 | 0.88 | 8.5 | 37 |
5 | 13 | 1.75 | 7.31 | 7.44 | 2.38 | 1.88 | 5.69 | 8 | 1.12 | 1 | 10.5 | 63 |
6 | 14 | 1.88 | 8.5 | 8.75 | 2.62 | 2 | 6.75 | 12 | 1.12 | 1 | 11.5 | 80 |
8 | 16.5 | 2.19 | 10.62 | 10.75 | 3 | 2.25 | 8.75 | 12 | 1.25 | 1.12 | 13.75 | 115 |
10 | 20 | 2.5 | 12.75 | 13.5 | 3.38 | 2.56 | 10.88 | dieciséis | 1.38 | 1.25 | 17 | 170 |
12 | 22 | 2.62 | 15 | 15.75 | 3.62 | 2.75 | 12.94 | 20 | 1.38 | 1.25 | 19.25 | 200 |
14 | 23.75 | 2.75 | 16.25 | 17 | 3.69 | 2.88 | 14.19 | 20 | 1.5 | 1.38 | 20.75 | 230 |
dieciséis | 27 | 3 | 18.5 | 19.5 | 4.19 | 3.06 | 16.19 | 20 | 1.62 | 1.5 | 23.75 | 330 |
18 | 29.25 | 3.25 | 21 | 21.5 | 4.62 | 3.12 | 18.19 | 20 | 1.75 | 1.63 | 25.75 | 400 |
20 | 32 | 3.5 | 23 | 24 | 5 | 3.25 | 20.19 | 24 | 1.75 | 1.62 | 28.5 | 510 |
24 | 37 | 4 | 27.25 | 28.25 | 5.5 | 3.62 | 24.19 | 24 | 2 | 1.88 | 33 | 730 |
CLASE 900Según ASTM A/SA-105; ANSI B16.5 |
||||||||||||
Nominal Tubo Tamaño |
Afuera diámetro de Brida (O) |
Grueso. de Brida (C) |
diámetro de Cara elevada (R) |
diámetro del centro en la Base (X) |
Longitud a través del concentrador (Y) |
mín. Hilo Longitud (T) |
mín. Encimera Aburrir (Q) |
Nº de Agujeros |
diámetro de Agujeros |
diámetro de pernos |
diámetro de Círculo de pernos |
Aprox. Peso (en libras) |
1/2 | 4.75 | 0.88 | 1.38 | 1.5 | 1.25 | 0.88 | 0.93 | 4 | 0.88 | 0,75 | 3.25 | 4 |
3/4 | 5.12 | 1 | 1.69 | 1.75 | 1.38 | 1 | 1.14 | 4 | 0.88 | 0,75 | 3.5 | 5 |
1 | 5.88 | 1.12 | 2 | 2.06 | 1.62 | 1.12 | 1.41 | 4 | 1 | 0.88 | 4 | 8 |
1 1/4 | 6.25 | 1.12 | 2.5 | 2.5 | 1.62 | 1.19 | 1.75 | 4 | 1 | 0.88 | 4.38 | 9 |
1 1/2 | 7 | 1.25 | 2.88 | 2.75 | 1.75 | 1.25 | 1.99 | 4 | 1.12 | 1 | 4.88 | 12 |
2 | 8.5 | 1.5 | 3.62 | 4.12 | 2.25 | 1.5 | 2.5 | 8 | 1 | 0.88 | 6.5 | 25 |
2 1/2 | 9.62 | 1.62 | 4.12 | 4.88 | 2.5 | 1.88 | 3 | 8 | 1.12 | 1 | 7.5 | 36 |
3 | 9.5 | 1.5 | 5 | 5 | 2.12 | 1.62 | 3.63 | 8 | 1 | 0.88 | 7.5 | 26 |
4 | 11.5 | 1.75 | 6.19 | 6.25 | 2.75 | 1.88 | 4.63 | 8 | 1.25 | 1.12 | 9.25 | 53 |
5 | 13.75 | 2 | 7.31 | 7.5 | 3.12 | 2.12 | 5.69 | 8 | 1.38 | 1.25 | 11 | 83 |
6 | 15 | 2.19 | 8.5 | 9.25 | 3.38 | 2.25 | 6.75 | 12 | 1.25 | 1.12 | 12.5 | 110 |
8 | 18.5 | 2.5 | 10.62 | 11.75 | 4.00 | 2.50 | 8.75 | 12 | 1.5 | 1.38 | 15.5 | 170 |
10 | 21.5 | 2.75 | 12.75 | 14.5 | 4.25 | 2.81 | 10.88 | dieciséis | 1.5 | 1.38 | 18.5 | 245 |
12 | 24 | 3.12 | 15 | 16.5 | 4.62 | 3 | 12.94 | 20 | 1.5 | 1.38 | 21 | 325 |
14 | 25.25 | 3.38 | 16.25 | 17.75 | 5.12 | 3.25 | 14.19 | 20 | 1.62 | 1.5 | 22 | 400 |
dieciséis | 27.75 | 3.5 | 18.5 | 20 | 5.25 | 3.38 | 16.19 | 20 | 1.75 | 1.63 | 24.25 | 425 |
18 | 31 | 4 | 21 | 22.25 | 6 | 3.5 | 18.19 | 20 | 2 | 1.88 | 27 | 600 |
20 | 33.75 | 4.25 | 23 | 24.5 | 6.25 | 3.62 | 20.19 | 20 | 2.12 | 2 | 29.5 | 730 |
24 | 41 | 5.5 | 27.25 | 29.5 | 8 | 4 | 24.19 | 20 | 2.62 | 2.5 | 35.5 | 1400 |
CLASE 1500Según ASTM A/SA-105; ANSI B16.5 |
||||||||||||
Nominal Tubo Tamaño |
Afuera diámetro de Brida (O) |
Grueso. de Brida (C) |
diámetro de Cara elevada (R) |
diámetro del centro en la Base (X) |
Longitud a través del concentrador (Y) |
mín. Hilo Longitud (T) |
mín. Encimera Aburrir (Q) |
Nº de Agujeros |
diámetro de Agujeros |
diámetro de pernos |
diámetro de Círculo de pernos |
Aprox. Peso (en libras) |
1/2 | 4.75 | 0.88 | 1.38 | 1.5 | 1.25 | 0.88 | 0.93 | 4 | 0.88 | 0,75 | 3.25 | 4 |
3/4 | 5.12 | 1 | 1.69 | 1.75 | 1.38 | 1 | 1.14 | 4 | 0.88 | 0,75 | 3.5 | 5 |
1 | 5.88 | 1.12 | 2 | 2.06 | 1.62 | 1.12 | 1.41 | 4 | 1 | 0.88 | 4 | 8 |
1 1/4 | 6.25 | 1.12 | 2.5 | 2.5 | 1.62 | 1.19 | 1.75 | 4 | 1 | 0.88 | 4.38 | 9 |
1 1/2 | 7 | 1.25 | 2.88 | 2.75 | 1.75 | 1.25 | 1.99 | 4 | 1.12 | 1 | 4.88 | 12 |
2 | 8.5 | 1.5 | 3.62 | 4.12 | 2.25 | 1.5 | 2.5 | 8 | 1 | 0.88 | 6.5 | 25 |
2 1/2 | 9.62 | 1.62 | 4.12 | 4.88 | 2.5 | 1.88 | 3 | 8 | 1.12 | 1 | 7.5 | 36 |
