En la industria del petróleo y gas, los productos tubulares no son simples tubos de acero; son componentes críticos que garantizan directamente la integridad del pozo y permiten el transporte de fluidos bajo condiciones extremas en el subsuelo. Para regular estos productos, el American Petroleum Institute (API) ha desarrollado una serie de normas, entre las cuales API 5CT es la especificación principal para los oil country tubular goods (OCTG), incluyendo el casing (tubería de revestimiento) y el tubing (tubería de producción).
API 5CT define los requisitos de material, los procesos de fabricación, los procedimientos de inspección y los criterios de aceptación para el casing y el tubing. También establece especificaciones unificadas para los grados de acero, los requisitos de desempeño y las condiciones de aplicación.
En la práctica de ingeniería, esta norma aborda más que un solo problema técnico. Resuelve dos desafíos fundamentales: primero, garantiza la intercambiabilidad de productos tubulares fabricados en distintos países y por diferentes proveedores dentro de un mismo proyecto; segundo, asegura la integridad estructural del pozo en condiciones operativas complejas, como alta presión, ambientes corrosivos y pozos profundos.
Como resultado, ya sea en campos petroleros en tierra o en plataformas de perforación offshore, API 5CT se considera una norma de referencia fundamental en cualquier diseño estructural de pozos petroleros.
API 5CT no se limita a un solo tipo de producto. En su lugar, abarca los componentes clave de todo el sistema de tuberías del pozo. Su objetivo no es definir un tubo individual, sino regular un sistema estructural completo en el subsuelo.
El casing constituye la estructura principal de soporte del pozo. Una vez finalizada la perforación, el casing se introduce en el pozo y se cementa en su lugar para aislar formaciones, soportar las paredes del pozo y evitar colapsos.
Sus principales requisitos de desempeño se centran en:
Resistencia al colapso externo (para soportar la presión de la formación)
- Resistencia a la presión interna (para contener la presión del fluido)
- Resistencia a la corrosión (en entornos que contienen H₂S o CO₂)
Los diferentes grados de acero (como J55, N80 y P110) corresponden, en esencia, a distintas respuestas frente a diferentes profundidades de pozo y condiciones de carga.
El tubing se instala dentro del casing y actúa como el conducto directo para la producción de fluidos desde el fondo del pozo hasta la superficie.
En comparación con el casing, su diseño cambia el enfoque desde el soporte estructural hacia:
- Rendimiento de sellado
- Resistencia a la presión interna
- Resistencia a la fatiga bajo cargas cíclicas
Los acoplamientos se utilizan para conectar tramos individuales de casing o tubing, y son esenciales para mantener la continuidad de la columna tubular.
API 5CT exige que el material de los acoplamientos sea compatible con el cuerpo del tubo, y que las roscas se fabriquen de acuerdo con la norma API 5B. La resistencia de la conexión no debe ser inferior a la del propio tubo. En aplicaciones de campo, las fallas en las conexiones suelen ocurrir antes que las fallas del cuerpo del tubo.
API 5CT también cubre una serie de materiales y componentes auxiliares, tales como:
- Pup joints (juntas cortas)
- Material para acoplamientos (coupling stock)
- Accesorios de conexión especiales
Estos componentes se utilizan para el ajuste de longitud y la adaptación estructural, y forman una parte inseparable del sistema de la columna tubular.
La clasificación PSL no es simplemente un sistema de “grado de calidad”. En realidad, define diferentes niveles de control sobre los requisitos de fabricación, la profundidad de inspección y la trazabilidad.
Las diferencias entre los niveles PSL se concentran principalmente en tres aspectos: alcance de inspección, control de consistencia y requisitos de trazabilidad.
| Nivel PSL | Alcance de inspección | Control de consistencia | Trazabilidad | Aplicaciones típicas |
|---|---|---|---|---|
| PSL 1 | Inspección básica | Bajo | Limitada | Pozos convencionales en tierra |
| PSL 2 | Ensayos y END mejorados | Medio | Controlada | Pozos de profundidad media o condiciones más complejas |
| PSL 3 | Inspección completa del cuerpo del tubo | Alto | Trazabilidad total | HPHT, servicio ácido (sour service), offshore |
PSL 1 representa el nivel mínimo de requisitos. Los productos solo deben cumplir con verificaciones básicas de propiedades mecánicas y métodos de inspección convencionales. No se exige de forma obligatoria la inspección no destructiva (NDT) a gran escala, y el control de variación entre lotes es relativamente limitado.
Como resultado, PSL 1 se utiliza generalmente en condiciones operativas relativamente estables, donde las consecuencias de una posible falla son manejables.
PSL 2 se basa en PSL 1, incorporando un control de calidad más estricto y requisitos adicionales de inspección, como un control más riguroso de la composición química, mayor consistencia en las propiedades mecánicas y la realización obligatoria de ensayos no destructivos (NDT) adicionales.
Este nivel de especificación se aplica generalmente en proyectos que requieren mayor confiabilidad, como pozos de profundidad media o condiciones geológicas más complejas.
PSL 3 representa el nivel de especificación más alto y está diseñado para condiciones de servicio extremas, como alta presión, alta temperatura, ambientes con presencia de H₂S (servicio ácido), condiciones altamente corrosivas, operaciones en aguas profundas y otros entornos de alto riesgo.
En este nivel, API 5CT impone requisitos mucho más estrictos sobre el desempeño del material, los procedimientos de inspección y los sistemas de trazabilidad, asegurando que los productos tubulares mantengan un comportamiento estable incluso bajo condiciones operativas severas.
La selección del grado de acero suele estar determinada por tres factores clave: la profundidad del pozo (carga axial), las condiciones de presión (presión interna y externa combinadas) y el entorno de servicio (corrosión y presencia de gasesácidos). En la práctica de ingeniería, los grados de acero no se seleccionan de forma aislada; se determinan mediante cálculos de colapso, estallido (burst) y resistencia a la tracción. También debe considerarse la resistencia de la conexión, ya que puede convertirse en el factor limitante si es inferior a la del cuerpo del tubo.
Los valores de la tabla se utilizan únicamente para una selección preliminar.
| Grado | Profundidad típica | Rango de presión | Servicio ácido (sour service) | Posicionamiento ingenieril |
|---|---|---|---|---|
| J55 | < 2000 m | < 35 MPa | No recomendado | Nivel de entrada, aplicaciones orientadas a costo |
| K55 | < 2000 m | < 35 MPa | No recomendado | Alternativa a J55, opción de transición o “buffer” |
| N80 | 2000 – 3500 m | 35 – 70 MPa | Requiere tratamiento | Pozos de profundidad media con mayor demanda de resistencia |
| L80 | > 2000 m | 35 – 70 MPa | Adecuado | Aplicaciones en servicio ácido, mejor resistencia a SSC |
| P110 | > 3500 m | > 70 MPa | No recomendado | Grado de alta resistencia para pozos profundos y de alta presión |
API 5CT J55 se considera generalmente un grado de acero de nivel básico y se utiliza ampliamente en pozos convencionales o condiciones de baja presión. Sus principales ventajas son la eficiencia de costos y la estabilidad en la fabricación, lo que lo hace adecuado para aplicaciones de gran volumen donde no se requiere alta resistencia, como el casing superficial en pozos someros.

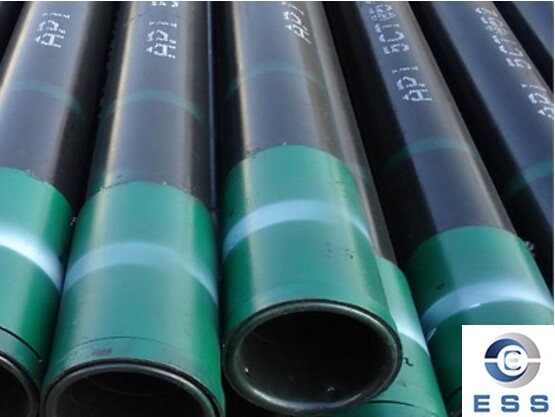

→ API 5CT J55 casing pipe
K55 ofrece un rendimiento similar al J55, pero se utiliza con mayor frecuencia como una opción alternativa. En muchos proyectos, su selección depende de la disponibilidad de suministro o de márgenes de diseño, y los ingenieros pueden alternar entre J55 y K55 según la flexibilidad de la especificación o la compra.
No es un grado significativamente superior, sino más bien un grado de transición o “buffer” dentro del sistema estándar.
N80 se utiliza ampliamente en pozos de profundidad media o en aplicaciones que requieren un mayor nivel de resistencia, especialmente cuando la profundidad creciente y la presión de formación superan los límites de J55/K55.
N80 se clasifica adicionalmente en N80-1 (condición “as-rolled”, laminado en caliente sin tratamiento de temple y revenido) y N80Q (temple y revenido). Esta diferencia refleja variaciones en el tratamiento térmico y en la estabilidad del desempeño, más que en la composición química. En general, N80Q presenta un mejor comportamiento en ambientes de servicio ácido en comparación con N80-1.
Los ingenieros suelen comparar N80-1 y N80Q al seleccionar grados para pozos de profundidad media: Guía comparativa N80-1 vs N80Q
L80 se utiliza comúnmente en ambientes de servicio ácido que contienen H₂S. En comparación con J55, K55 y N80, L80 presenta requisitos más estrictos en cuanto a la resistencia al agrietamiento por esfuerzo de sulfuro (SSC). En proyectos de pozos profundos y campos de gas ácido, L80 suele seleccionarse como un grado orientado a la seguridad, proporcionando un margen de diseño adicional.
P110 se utiliza en aplicaciones de alta presión y pozos profundos donde las condiciones operativas se acercan a los límites de diseño. Solo se selecciona cuando una mayor resistencia es estrictamente necesaria.
Con el aumento de los requisitos de resistencia, los procesos de fabricación, el control del tratamiento térmico y los estándares de inspección se vuelven significativamente más exigentes.
En general, estos grados de acero no son opciones aisladas, sino que forman un espectro continuo de desempeño. En el diseño de ingeniería real, la selección del grado rara vez se basa en un único parámetro. En cambio, se determina mediante la combinación de la profundidad del pozo, las condiciones de presión, el entorno de corrosión y las consideraciones de costo global.
En casos de fallas en campo, las fallas en las conexiones ocurren con mayor frecuencia que las fallas en el cuerpo del tubo. La conexión suele ser el punto más débil de todo el sistema de la columna tubular. Mientras que API 5CT define los requisitos del cuerpo del tubo, las dimensiones de las roscas y sus tolerancias están reguladas por API 5B.
Las conexiones de casing se clasifican típicamente en SC, LC y BC. Las principales diferencias están en la longitud de la rosca y la capacidad de carga. SC se utiliza en aplicaciones convencionales, mientras que LC y BC están diseñadas para condiciones de mayor carga axial.
Las conexiones de tubing incluyen los tipos NU, EU e IJ. La selección generalmente implica un equilibrio entre la resistencia de la conexión y las limitaciones de espacio. EU ofrece mayor resistencia de conexión, pero su mayor diámetro exterior puede convertirse en una limitación en pozos con restricciones de espacio.
API 5CT no especifica equipos de fabricación ni métodos de producción concretos. En su lugar, define requisitos de desempeño que controlan indirectamente el proceso. Si los requisitos de resistencia, tenacidad o dureza no se cumplen, esto indica que el proceso de tratamiento térmico no está conforme con la norma.
Para grados como N80Q y P110, se requiere un tratamiento térmico de temple y revenido (quenching and tempering) para alcanzar los niveles especificados de resistencia y tenacidad.
Otro requisito frecuentemente subestimado es el tratamiento térmico en toda la longitud del tubo (full-length heat treatment). Dentro del marco de API 5CT, esto no es opcional: es esencial para garantizar la uniformidad de las propiedades mecánicas a lo largo de todo el tubo. Cualquier variación local puede convertirse en un punto potencial de inicio de falla bajo condiciones de carga en el pozo.
En API 5CT, las propiedades mecánicas no se consideran valores de referencia, sino criterios de aceptación. Los dos parámetros más importantes son el límite elástico (yield strength) y la resistencia a la tracción (tensile strength). La diferencia entre los grados de acero se define principalmente por los rangos permitidos de estos dos valores.
Requisitos de propiedades mecánicas (API 5CT)
| Grado | Límite elástico (MPa) | Resistencia a la tracción (MPa) |
|---|---|---|
| J55 | 379 – 552 | ≥ 517 |
| K55 | 379 – 552 | ≥ 655 |
| N80 | 552 – 758 | ≥ 689 |
| L80 | 552 – 655 | ≥ 655 |
| P110 | 758 – 965 | ≥ 862 |
En la práctica de ingeniería, estos valores nunca se utilizan de forma aislada. Se evalúan junto con el espesor de pared, el diámetro exterior y las condiciones de carga. Sin embargo, en la etapa de selección preliminar, estos rangos son útiles para descartar rápidamente los grados que no cumplen con los requisitos de resistencia.
API 5CT utiliza un control de composición química basado en rangos para garantizar que los diferentes grados de acero alcancen el desempeño previsto bajo rutas específicas de tratamiento térmico. Los rangos típicos de composición para los grados más comunes se muestran a continuación (los valores pueden variar según revisiones de la norma y prácticas de fabricación):
| Grado | C (%) | Mn (%) | P (%) | S (%) | Cr (%) | Mo (%) |
|---|---|---|---|---|---|---|
| J55 / K55 | No estrictamente especificado | ≤ 1.90 | ≤ 0.030 | ≤ 0.030 | — | — |
| N80 | 0.30 – 0.40 | 1.20 – 1.70 | ≤ 0.030 | ≤ 0.030 | — | — |
| L80 | 0.15 – 0.22 | ≤ 1.00 | ≤ 0.020 | ≤ 0.010 | 12.0 – 14.0 | — |
| P110 | 0.26 – 0.35 | 0.40 – 0.70 | ≤ 0.020 | ≤ 0.010 | — | 0.15 – 0.25 |
En aplicaciones reales de ingeniería, la selección rara vez comienza desde la composición química. El flujo de trabajo habitual es inverso: primero se definen las condiciones de servicio (servicio ácido, alta presión, etc.), luego se selecciona el grado de acero y, finalmente, se verifica si el sistema químico es compatible con los requisitos de desempeño.
Por ejemplo, el hecho de que L80 se utilice ampliamente en entornos con presencia de H₂S no se debe únicamente a que “contiene cromo”, sino a que su composición química, combinada con un tratamiento térmico controlado, permite una microestructura estable que reduce significativamente el riesgo de agrietamiento por esfuerzo de sulfuro (SSC).
Dentro del marco de API 5CT, las dimensiones y tolerancias no son el punto de partida para la selección del grado de acero, sino parámetros de verificación. El flujo de trabajo típico en ingeniería comienza definiendo el grado de acero y la aplicación, y posteriormente se comprueba si los requisitos dimensionales cumplen con los criterios de diseño.
El objetivo principal del control dimensional en la norma no es alcanzar una alta precisión de mecanizado, sino garantizar que los tubos puedan ser correctamente ensamblados, sellados y soportados estructuralmente en condiciones de campo.
La tolerancia del diámetro exterior sigue una lógica de control segmentada. Para diámetros pequeños se aplican desviaciones fijas. A medida que aumenta el tamaño, el control pasa a tolerancias basadas en porcentaje. Este enfoque busca equilibrar la fabricabilidad manteniendo la consistencia entre diferentes rangos de dimensiones.
El espesor de pared es un parámetro de diseño crítico que requiere especial atención. API 5CT permite un cierto grado de tolerancia negativa (típicamente hasta -12,5%), lo que significa que los cálculos estructurales deben basarse en el espesor mínimo permitido. En la práctica, los problemas de rendimiento rara vez se deben a una resistencia insuficiente del material, sino a que el espesor real de pared se aproxima o alcanza el límite inferior de diseño.
El control de longitud afecta directamente la eficiencia en campo. Tanto el casing como el tubing se suministran en longitudes estándar por rangos. El objetivo de estos rangos de longitud es reducir el número de conexiones en la columna tubular del pozo, disminuyendo así la probabilidad de fallos relacionados con las uniones.
API 5CT no está diseñado para un único escenario de aplicación. En cambio, sirve como la norma fundamental para todo el sistema de tubería (tubular string) en pozos petroleros.
Durante la fase de perforación, el casing se utiliza para aislar formaciones y estabilizar el pozo. En esta etapa, los criterios clave de selección se centran en la resistencia al colapso y la integridad estructural general. En las fases de terminación y producción, el tubing es responsable del transporte de fluidos, donde la capacidad de presión interna y el rendimiento del sellado se convierten en las principales preocupaciones.
Desde una perspectiva operativa, las aplicaciones pueden clasificarse ampliamente de la siguiente manera:
- Pozos convencionales: la eficiencia de costos y la estabilidad del suministro son las principales prioridades. Normalmente se utilizan grados de acero básicos y niveles PSL estándar.
- Pozos de profundidad media: las condiciones de carga aumentan, lo que requiere mayor resistencia y un rendimiento mecánico más estable.
- Pozos de alta presión / gran profundidad: la capacidad estructural se vuelve crítica, con requisitos significativamente más altos tanto para los grados de acero como para los tipos de conexión.
- Entornos ácidos o corrosivos: la selección del material se convierte en el factor dominante, dando prioridad a la resistencia a la corrosión y a la resistencia al SSC (agrietamiento por esfuerzo de sulfuro).
En proyectos de ingeniería reales, API 5CT no funciona como una norma de “selección directa”. Actúa más bien como un marco de restricciones. La solución final se obtiene mediante la combinación del grado de acero, el tipo de conexión, el nivel PSL y los parámetros dimensionales para cumplir con las condiciones reales del subsuelo.
En proyectos internacionales, la norma API 5CT no es el único estándar aplicable. La norma ISO 11960 también se adopta ampliamente en muchas regiones.
Aunque ambas normas están ampliamente alineadas en términos de los requisitos técnicos fundamentales, existen diferencias en aspectos como los requisitos de ensayo, los sistemas de documentación y la forma de expresar ciertos criterios de desempeño. En proyectos transfronterizos, estas diferencias pueden afectar directamente los procesos de adquisición y aceptación.
Para una comparación más detallada, puedes consultar: API 5CT vs. ISO 11960: Which OCTG Pipe Standard Should You Choose?
En aplicaciones de ingeniería práctica, la norma API 5CT sirve principalmente como referencia fundamental para la selección y aceptación. Las especificaciones finales deben determinarse en función de la profundidad del pozo, las condiciones de presión y el entorno de servicio.
Estas especificaciones se definen normalmente en términos de dimensiones de casing y tubing, grados de acero y requisitos de rendimiento.
Para la selección basada en proyectos y la verificación de especificaciones, se pueden consultar aquí las especificaciones de casing y tubing, incluyendo diferentes grados de acero como J55, N80 y P110.
Lecturas adicionales sobre aplicaciones y componentes de API 5CT
Para obtener información técnica más detallada y contenido específico de productos, puedes consultar los siguientes temas:
- API 5CT L80 casing pipe – adecuado para entornos de servicio agrio (sour service), donde la resistencia al agrietamiento por esfuerzo de sulfuro (SSC) es crítica, y se utiliza comúnmente en pozos de petróleo y gas corrosivos.
- API 5CT OCTG casing – visión a nivel de sistema de las aplicaciones de casing en estructuras de pozos petroleros.
- API 5CT H40 casing pipe – grado de entrada utilizado en condiciones de baja presión.
Además de los productos de casing, ciertos componentes auxiliares también son fundamentales en aplicaciones reales:
- API 5CT pup joints – utilizados para el ajuste de longitud de la sarta y la configuración del sistema.
- Tubing pup joints specifications – consideraciones detalladas sobre dimensiones y tolerancias.
