Especificaciones y tamaños de la tubería de perforación NC50

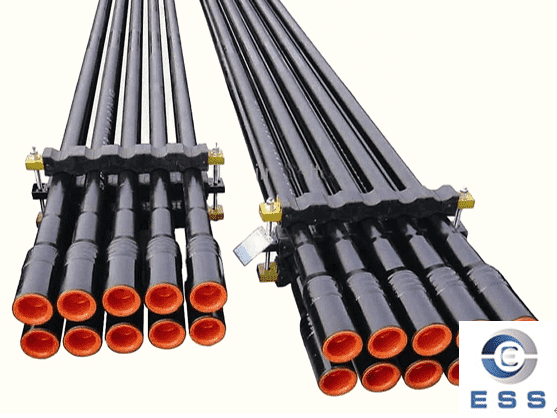

La tubería de perforación NC50 (tubería de perforación con conexión numerada 50) es una tubería de perforación petrolera avanzada, de alto rendimiento y resistente al desgaste, que cumple con las normas API Spec 5DP. Se utiliza con la rosca de conexión digital NC50 (serie API IF) y se aplica ampliamente en pozos de profundidad media y en algunas operaciones de perforación de petróleo y gas en pozos profundos.

NC50 no se refiere al diámetro exterior de la tubería de perforación, sino a la especificación de conexión utilizada en la unión de la herramienta. En la práctica, NC50 se combina comúnmente con una tubería de perforación de 5 pulgadas de diámetro exterior para lograr el mejor equilibrio entre resistencia, torque y economía.

Herramientas de perforación API, tipo de rosca de unión

1. NC26

Tipo de rosca de unión estándar API: NC26=2-3/8" IF
Herramientas/pulgada: 4
DIÁMETRO DEL PASADOR: 60,35 mm

2. NC31

Tipo de rosca de unión estándar API: NC31=2-7/8" IF
Herramientas/pulgada: 4
DIÁMETRO DEL PASADOR: 71,31 mm

3. NC38

Tipo de rosca de unión estándar API: NC38=3-1/2" IF
Herramientas/pulgada: 4
DIÁMETRO DEL PASADOR: 85,06 mm

4. NC40

Tipo de rosca de unión estándar API: NC40=4" IF
Herramientas/pulgada: 4
DIÁMETRO DEL PASADOR: 98,06 mm

5. NC44

Tipo de rosca de unión estándar API: NC44=4" IF
Herramientas/pulgada: 4
DIÁMETRO DEL PASADOR: 98,42 mm

6. NC46

Tipo de rosca de unión estándar API: NC46=4"IF
Herramientas/pulgada: 4
DIÁMETRO DEL PASADOR: 103,73 mm

7. NC50

Tipo de rosca de unión estándar API: NC50=4-1/2"IF
Herramientas/pulgada: 4
DIÁMETRO DEL PASADOR: 114,30 mm

8. NC56

Tipo de rosca de unión estándar API: NC56
Herramientas/pulgada: 4
DIÁMETRO DEL PASADOR: 117,50 mm

Conexiones numeradas para tubería de perforación API (NC)

Tamaño y estilo de conexión, tipo RSC	Diámetro exterior de la caja (pulg.)	Diámetro interior del pasador (pulg.)	Par de apriete (pie-lb)	Flujo torsional (pie-lb)	Flujo a la tracción del pasador (lb)
NC 50	6 3/8	2 3/4	30,290	50,484 b	1,551,700
		3	30,290	50,484 b	1,416,200
		3 1/4	30,290	50,484 b	1,268,900
		3 1/2	26,674	44,456	1,109,900
		3 3/4	22,361	37,269	939,000
	6 1/2	2 3/4	34,191	56,984 b	1,551,700
		3	34,191	56,984 b	1,416,200
		3 1/4	30,730	51,217	1,268,900
		3 1/2	26,674	44,456	1,109,900
		3 3/4	22,361	37,269	939,000
	6 5/8	2 3/4	38,036	63,393	1,551,700
		3	34,520	57,534	1,416,200
		3 1/4	30,730	51,217	1,268,900
		3 1/2	26,674	44,456	1,109,900
		3 3/4	22,361	37,269	939,000

b - Los valores de fluencia torsional, mostrados en amarillo, indican que la conexión presenta una resistencia a la torsión.
La resistencia a la fluencia torsional se basa en una resistencia al corte del 57,7 % de la resistencia mínima a la fluencia.
La resistencia a la tracción del pasador de la unión de la herramienta se basa en una fluencia de 120 000 psi y el área de la sección transversal en la base de la rosca a 5/8" del hombro.

Especificaciones y proceso de fabricación de la tubería de perforación NC50

1. Especificación

Material del cuerpo de la tubería: Tubería de acero sin costura;
Calidades de acero comunes: E-75, X-95, G-105, S-135;
El acero S-135, gracias a su alto límite elástico (≥135 ksi), se ha convertido en la opción preferida para pozos profundos.

2. Fabricación de juntas

Las juntas suelen fabricarse con acero modificado AISI 4137/4140/4145H;
Tratamiento de temple y revenido;
Fosfatado superficial o tratamiento de cobreado para mejorar la resistencia al desgaste y a la corrosión.

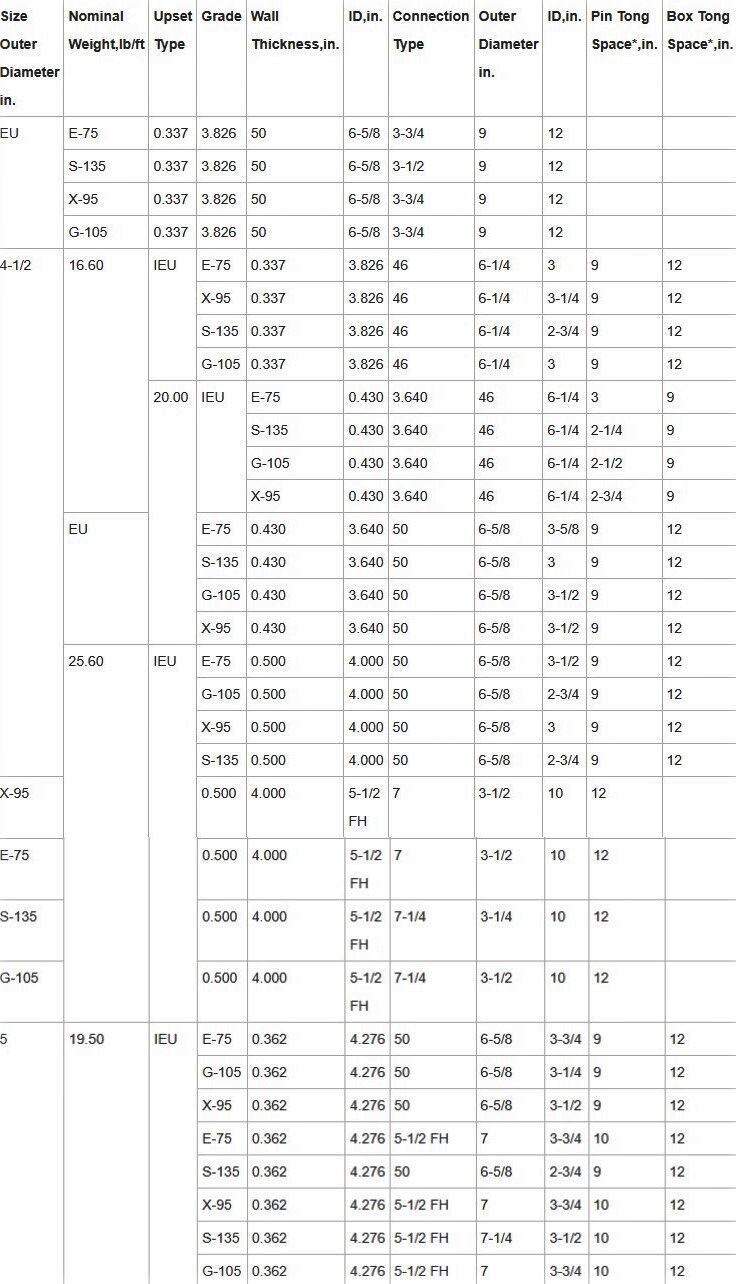

Tamaños de la tubería de perforación NC50

Tabla de pesos de tubería de perforación API 5DP NC50

Diámetro exterior (pulgadas)	Conexión	Grado	Rango	Espesor de pared (pulgadas)	Tamaño nominal (libras por pulgada)	Ajustado	Diámetro exterior (TJ) (pulgadas)	Diámetro interior (TJ) (pulgadas)	Diámetro interior del tubo (pulgadas)	Flujo (TJ)	Mínimo (MUT)	Máximo (MUT)	Resistencia a la tracción del tubo (libras)
5	NC50	G-105	II	0.362	19.50	24.11	6 5/8	3 1/4	4.276	51,200	25,600	30,700	436,149
5	NC50	S-135	III	0.362	19.50	22.39	6 5/8	2 3/4	4.276	63,400	31,700	38,000	560,763
5	NC50	S-135	II	0.362	19.50	24.11	6 5/8	3 1/4	4.276	51,200	25,600	30,700	560,763

Lista de precios de tubos de perforación API NC50

Tubos de perforación sin costura S135 NC50 API 5DP de 4 1/2"/5"	US $1880-$1900/Ton
Tubos de perforación API 5DP de acero S135 NC50 para yacimientos petrolíferos	US $198.00-$598.00/Pieza
Tubos de perforación API NC50	US $2,000-$4,000/Pieza

El precio real depende en gran medida del grado de acero, la longitud y los requisitos de prueba (UT/MPI/hardbanding).

Tubería de perforación NC52 vs. NC50

1. Tamaño y resistencia a la presión

La diferencia más evidente entre las tuberías de perforación NC52 y NC50 radica en su diseño de tamaño. La NC52 suele tener un diámetro exterior de 5,25 pulgadas, mayor que el diámetro de 5 pulgadas de la NC50.
Esta diferencia se traduce directamente en una mayor resistencia a la torsión: el límite superior de torque de la NC52 es aproximadamente un 15 % mayor que el de la NC50.
En cuanto al espesor de pared, la NC52 tiene un promedio de 0,15 pulgadas más de espesor que la NC50, lo que le permite soportar mayores presiones de fondo durante las operaciones en pozos profundos.

2. Tipo de rosca

La NC52 utiliza una rosca de doble hombro mejorada, con ángulos de rosca y superficies de sellado especialmente optimizados:
Resistencia de la conexión: La estructura de doble sello aumenta la resistencia a la tracción en un 20 % en comparación con la NC50 de un solo hombro.
Diseño antiadherente: Superficie de la rosca revestida de cobre, más resistente al desgaste que el tratamiento de fosfatación de la NC50. Par de torsión requerido: Requiere un 30 % más de par de torsión que el NC50 para lograr un rendimiento de sellado óptimo.

3. Aplicación

NC50: Adecuado para pozos de profundidades superficiales a medias de hasta 3000 metros, ofrece una excelente relación calidad-precio y bajos costos de mantenimiento.
NC52: Especializado para pozos profundos y formaciones complejas; su rosca reforzada soporta vibraciones intensas.
Nota sobre uso mixto: Los dos tipos de tubería de perforación se pueden usar juntos mediante adaptadores, pero la compatibilidad del par de torsión es crucial.

Preguntas frecuentes

1. ¿El NC50 se refiere al tamaño de la tubería de perforación o al tipo de rosca?

NC50 es la especificación del conector digital API, que se utiliza habitualmente con tubería de perforación de 5".

2. ¿A qué normas internacionales cumple la tubería de perforación NC50?

La tubería de perforación NC50 generalmente debe cumplir con las siguientes normas API:
API Spec 5DP: Normas de fabricación de tubería de perforación
API RP 7G / 7G-2: Diseño de la sarta de perforación y parámetros del conector
API Spec 7-1: Materiales y tratamiento térmico de los conectores de la sarta de perforación
Los productos que cumplen con la norma generalmente incluyen el Monograma API y el Certificado de Conformidad del Material (MTC).

3. ¿Qué materiales se utilizan habitualmente para los conectores de tubería de perforación NC50?

Aceros comunes para conectores: AISI 4137 / 4140 / 4145H
Templado y revenido (Q&T)
Tratamiento superficial: Fosfatado o cobreado para evitar el agarrotamiento y el desgaste

Resumen

La tubería de perforación NC50 es una solución de perforación convencional y rentable que logra un buen equilibrio entre resistencia, torque, costo y facilidad de mantenimiento, y es ampliamente compatible con las normas API. El sistema goza de gran reconocimiento en el mercado global de servicios petrolíferos.
