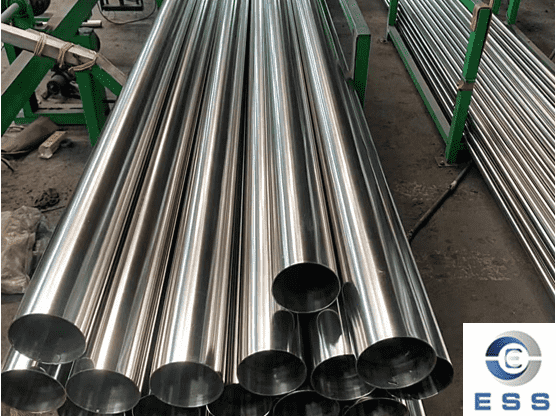

Rectitud de tubos de precisión

La rectitud de los tubos de precisión se refiere al grado de desviación de su eje con respecto a una línea recta ideal a lo largo de toda su longitud. Generalmente se expresa como la relación entre el valor máximo de flexión y la longitud del tubo, comúnmente medida en mm/m o mm/longitud total. La rectitud no solo afecta el rendimiento del procesamiento posterior, sino que también se relaciona directamente con la precisión del ensamblaje, la vida útil del equipo y la estabilidad operativa del sistema, especialmente en sectores exigentes como la hidráulica, la automoción y la fabricación de maquinaria.

¿Qué es la rectitud de los tubos de precisión?

Los principales indicadores de precisión dimensional de los tubos de precisión incluyen la precisión del diámetro exterior, la precisión del espesor de pared, la redondez, la rectitud y la concentricidad. La rectitud de un tubo de precisión se refiere al grado de desviación de su línea central a lo largo de su longitud. La calidad de la rectitud afecta el procesamiento, la instalación y el uso de los tubos de precisión.

Rectitud vs. Redondez vs. Concentricidad de los tubos de precisión

La rectitud controla el eje del tubo, lo que refleja si todo el tubo de acero está doblado, lo que afecta el ensamblaje, el procesamiento y la alimentación automática.
La redondez controla una sola sección transversal, lo que refleja si esta se acerca a un círculo perfecto, lo que afecta el rendimiento del sellado y la precisión del ajuste.
El control de concentricidad mide los ejes circulares interno y externo, lo que refleja la uniformidad del espesor de la pared y afecta la resistencia a la presión y la vida útil.

Normas de rectitud de tubos de precisión

Las normas comunes para la rectitud de los tubos de precisión incluyen la norma EN 10305, la norma ASTM A519-06 y la norma JIS G3445.

Norma	Nombre de la norma	Descripción de la rectitud
GB/T 3639-2009	Tubos de acero de precisión sin costura, estirados o laminados en frío	Establece los requisitos de control de rectitud, generalmente expresados en mm/m.
Serie EN 10305	Normas europeas para tubos de acero de precisión	Establece requisitos explícitos de tolerancia geométrica para tubos de precisión estirados en frío.
ASTM A519	Tubos de máquina sin costura	No hay valores uniformes obligatorios; Principalmente basado en acuerdos de oferta y demanda.
JIS G3445	Tubos de acero al carbono para estructuras mecánicas	Establece requisitos de calidad dimensional y rectitud.
ISO 3304	Tubos de precisión estirados en frío	Especifique el diámetro exterior, el espesor de pared y el grado de rectitud.

Tolerancia de rectitud de los tubos de precisión

La tolerancia de rectitud de los tubos de precisión se refiere a la desviación máxima admisible entre el eje del tubo de acero y una línea recta ideal, generalmente expresada en milímetros por metro (mm/m). Los rangos de tolerancia comunes son los siguientes:

1. Tubos de precisión ordinarios

La tolerancia de rectitud es generalmente de 0,5 mm/m a 1,5 mm/m (consulte GB/T 3639-2009 "Tubos de acero sin costura de precisión estirados o laminados en frío").

2. Tubos de acero de alta precisión

Para los tubos utilizados en cilindros hidráulicos, las tolerancias son más estrictas, requiriendo típicamente entre 0,3 mm/m y 0,8 mm/m (consulte la norma ISO 3304).

3. Tubos de acero para usos especiales

Para los tubos utilizados en la industria aeroespacial o en instrumentos de precisión, las tolerancias pueden ser inferiores a 0,2 mm/m, según los requisitos del cliente.

Cómo comprobar la rectitud de un tubo de precisión

1. Método de regla + comparador de carátula (inspección rutinaria de fábrica)

Coloque el tubo de precisión sobre una regla de alta precisión o un bloque en V. Mueva el comparador de carátula a lo largo del tubo y registre el valor máximo de desviación.
Fórmula de cálculo: Valor máximo de desviación ÷ Longitud de medición (m)
Este método es económico y fácil de usar, pero se ve afectado significativamente por factores humanos y su eficiencia suele ser baja.

2. Método del telémetro láser

Este método utiliza un telémetro láser para medir la posición de varios puntos en el eje del tubo de acero y obtiene el resultado de rectitud mediante el análisis de datos.
Este método ofrece alta precisión y velocidad, y es adecuado para la inspección rápida en la producción en masa.

3. Método de tracción de alambre

Se fijan alambres delgados en ambos extremos del tubo de precisión y la rectitud se evalúa observando la desviación entre los alambres y el eje del tubo de acero.
Este método es simple y fácil de implementar, pero su precisión es relativamente baja. Solo es adecuado para una evaluación aproximada y no se recomienda para la inspección final de tubos de precisión.

Factores que afectan la rectitud de los tubos de precisión

1. Selección de la materia prima

La selección de la materia prima en la producción de tubos de precisión es fundamental para el control de la rectitud. Si la forma, el tamaño, la dureza y la composición química de la materia prima no cumplen con los requisitos estándar, la rectitud del tubo se verá afectada.

2. Tecnología de tratamiento térmico

La tecnología de tratamiento térmico en el proceso de producción de tubos de precisión también afecta la rectitud del tubo. Generalmente, se utilizan técnicas de templado o recocido para mejorar la rectitud del tubo. Sin embargo, un tratamiento térmico inadecuado puede alterar la rectitud original del tubo.

3. Proceso de fabricación

Procesos como el trefilado y el laminado de precisión en la producción de tubos de precisión también afectan la rectitud del tubo. Los procesos de fabricación inadecuados, los equipos deficientes o el funcionamiento incorrecto pueden afectar negativamente la rectitud del tubo.

Cómo mejorar la rectitud de los tubos de precisión

1. Optimizar la selección de materias primas

Utilizar materias primas de alta calidad con calidad estable y tensión interna uniforme, controlando estrictamente la composición química y la uniformidad de la microestructura para mejorar significativamente la rectitud de los tubos de precisión.

2. Mejorar la tecnología de procesamiento

Optimizar la configuración de parámetros y los métodos de operación de los procesos de laminado, trefilado y enderezamiento. Diseñar razonablemente la cantidad de deformación del trefilado en frío, configurar el equipo de enderezamiento multirrodillo y controlar las velocidades de laminado y trefilado para reducir la deformación y la concentración de tensiones durante el procesamiento.

3. Mejorar el sistema de tratamiento térmico

Controlar estrictamente parámetros como la temperatura, el tiempo y la velocidad de enfriamiento durante el tratamiento térmico, empleando el recocido de alivio de tensiones para garantizar que el tubo de precisión mantenga una buena rectitud después del tratamiento térmico.

Importancia de la inspección de rectitud en la producción de tubos de precisión

La inspección de rectitud es un paso crucial en el proceso de producción de tubos de precisión. No solo garantiza que la calidad de los tubos de acero cumpla con los requisitos estándar, sino que también permite la detección oportuna de problemas durante la producción, sentando las bases para la mejora y la optimización.

Mediante un estricto control de calidad de la materia prima, la optimización de los procesos y equipos de producción, el fortalecimiento de los métodos de prueba y la implementación de un sistema de control de calidad, es posible garantizar que la rectitud de los tubos de precisión cumpla con los requisitos estándar, ofreciendo garantías de alta calidad de la materia prima para la fabricación de piezas mecánicas de alta precisión y su transporte.

Preguntas frecuentes

1. ¿Qué problemas puede causar una rectitud no conforme en los tubos de precisión?

Una rectitud fuera de tolerancia puede provocar:
Vibración o desgaste anormal de las herramientas durante el mecanizado CNC;
Atascamiento de los equipos automáticos de alimentación y corte;
Desviaciones en el ensamblaje, disminución de la coaxialidad;
Aumento de los costos por desechos o reprocesamiento del producto terminado.
Los problemas de rectitud son especialmente importantes en los tubos de precisión de gran longitud.

2. ¿Existe alguna diferencia de rectitud entre los tubos de precisión estirados en frío y los laminados en frío?

Tubos de precisión laminados en frío: La estabilidad dimensional y la rectitud son más fáciles de controlar.
Tubos de precisión estirados en frío: La rectitud se garantiza mediante procesos de enderezamiento posteriores.
La existencia de una diferencia significativa entre ambos depende del nivel de equipamiento y la capacidad de enderezamiento.

Conclusión

La rectitud de los tubos de precisión no es solo un indicador geométrico, sino también un reflejo integral de la capacidad de fabricación, el control de procesos y los sistemas de calidad. Mediante una gestión rigurosa de las materias primas, técnicas de procesamiento científicas, sistemas de tratamiento térmico estables y métodos de prueba fiables, se garantiza el funcionamiento estable a largo plazo de los tubos de acero sin costura de precisión en aplicaciones de alta gama.
