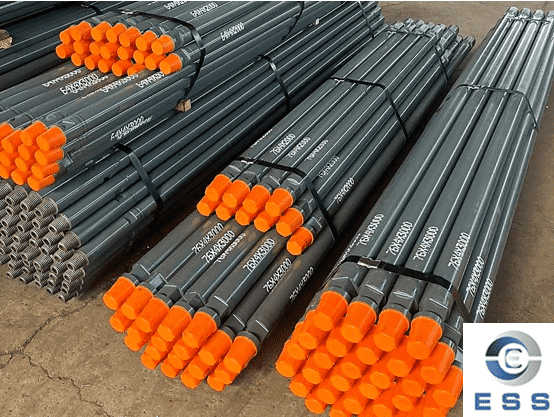

Tabla y cálculo del peso de la tubería de perforación

En las operaciones de perforación de petróleo, gas y exploración geológica, el peso de la tubería de perforación es uno de los parámetros fundamentales para el diseño de perforación, la selección de equipos y los cálculos de control de pozo. Determinar con precisión el peso de la tubería de perforación es esencial no solo para verificar la capacidad de carga del gancho del equipo de perforación y la resistencia de la sarta de perforación, sino también para mejorar la eficiencia operativa y garantizar la seguridad durante las operaciones.

En este artículo analizaremos de forma sistemática el peso de la tubería de perforación desde diferentes perspectivas, incluyendo la relación entre las especificaciones y el peso, los métodos de cálculo, las tablas de peso y los principales factores que influyen en este parámetro.

1. Peso de la Tubería de Perforación y sus Especificaciones

El peso de una tubería de perforación está estrechamente relacionado con sus especificaciones. Los principales parámetros geométricos que determinan su peso son:

- Diámetro exterior (OD)

- Espesor de pared (WT)

- Longitud individual (Range)

- Densidad del acero (normalmente acero al carbono o acero de baja aleación)

- Peso de la unión o tool joint

Según las normas del American Petroleum Institute (API), los diámetros más comunes de tubería de perforación oscilan entre 60,3 mm y 139,7 mm, mientras que la longitud habitual varía entre 8 y 10 metros. Dentro de este rango de especificaciones, el peso de una sola tubería suele situarse entre 74,56 kg y 335,7 kg. No obstante, en aplicaciones específicas también pueden utilizarse dimensiones no estándar, cuyo peso puede variar considerablemente.

2. Tabla de Peso de la Tubería de Perforación

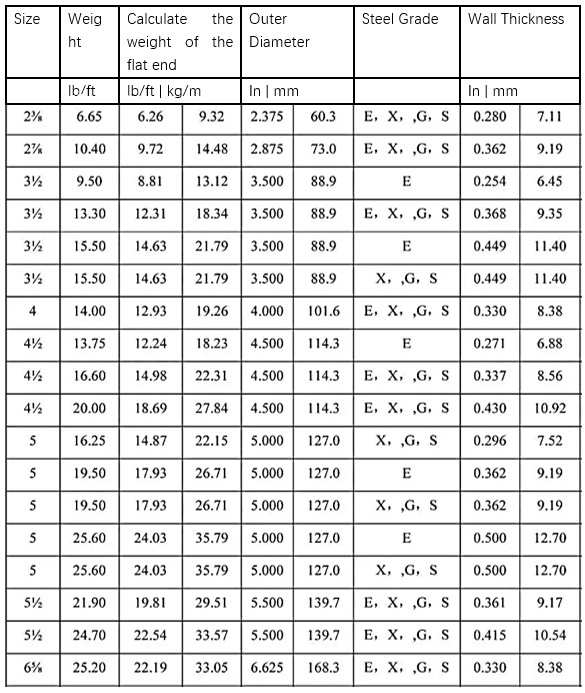

La siguiente tabla de peso de tubería de perforación muestra el peso nominal, el diámetro exterior (OD), el espesor de pared y los grados de acero disponibles para los tamaños más comunes de tubería de perforación conforme a la norma API 5DP. Estos datos se utilizan ampliamente en el diseño de sartas de perforación, los cálculos de carga y la selección de equipos de perforación.

Peso nominal: peso estándar de la tubería definido por las especificaciones API.

OD (Diámetro exterior): diámetro externo del cuerpo de la tubería.

Espesor de pared: espesor de la pared correspondiente a cada clase de peso.

Grado de acero: grados disponibles como E-75, X-95, G-105 y S-135.

2.1 Peso Común de la Tubería de Perforación (kg/m)

2.2 Peso de la Tubería de Perforación en Materiales Especiales

Algunas tuberías de perforación se fabrican con materiales especiales, como aleaciones de aluminio de alta resistencia y materiales compuestos reforzados con fibra de carbono. Estos materiales ofrecen menor peso, mayor resistencia y mejor comportamiento frente a la corrosión, por lo que se utilizan ampliamente en aplicaciones exigentes, como la perforación en aguas profundas y la exploración avanzada de petróleo y gas.

En general, el peso por metro de estas tuberías especiales suele ser inferior al de las tuberías de acero convencionales con dimensiones equivalentes.

(1) Tubería de Perforación de Acero al Carbono / Acero Aleado

Densidad aproximada: 7,85 g/cm³.

Proporciona un peso estándar y se utiliza ampliamente en pozos convencionales de petróleo y gas.

(2) Tubería de Perforación de Acero Aleado de Alta Resistencia

Densidad aproximada: 7,80 g/cm³.

Su peso es similar al del acero convencional, pero ofrece una mayor resistencia mecánica, por lo que es adecuada para pozos profundos y ultraprofundos.

(3) Tubería de Perforación de Aleación de Aluminio

Densidad aproximada: 2,8 g/cm³.

Puede reducir el peso en más de un 40 % en comparación con el acero y se utiliza con frecuencia en perforación direccional y pozos de alcance extendido.

(4) Tubería de Perforación de Material Compuesto

La densidad y las propiedades pueden personalizarse según los requisitos del proyecto.

Ofrece un peso extremadamente bajo y se emplea principalmente en aplicaciones especializadas de alto nivel tecnológico.

3. Cómo Medir el Peso de una Tubería de Perforación

3.1 Obtener el Diámetro Exterior (OD)

El diámetro exterior (OD, Outside Diameter) es la dimensión externa del cuerpo de la tubería de perforación y afecta directamente su área transversal. Esta medida básica suele estar marcada en la propia tubería o indicada en la ficha técnica del fabricante.

3.2 Determinar el Espesor de Pared

Este valor puede obtenerse a partir de las especificaciones del fabricante o medirse mediante un medidor ultrasónico de espesores. Un mayor espesor de pared implica una mayor cantidad de material, lo que se traduce en una tubería más pesada y con mayor resistencia estructural.

3.3 Determinar el Grado del Acero y la Densidad

El grado de acero de la tubería de perforación (por ejemplo, E-75, X-95, G-105 o S-135) define principalmente sus propiedades mecánicas y de resistencia. Sin embargo, para los cálculos de peso, la densidad del material es un factor clave.

Para obtener valores precisos de densidad, se recomienda consultar las especificaciones del fabricante o las normas aplicables, como API 5DP. Combinando el tamaños de tubería de perforación, es posible calcular con precisión el peso por pie o por metro, que sirve de base para determinar el peso total de la sarta de perforación.

3.4 Considerar el Peso y la Longitud de las Uniones (Tool Joints)

Las uniones (tool joints) son las conexiones roscadas situadas en ambos extremos de la tubería de perforación. Generalmente son más gruesas y pesadas que el cuerpo de la tubería.

Las dimensiones de estas uniones, incluyendo el diámetro exterior, el diámetro interior y la longitud, deben tenerse en cuenta, ya que influyen significativamente en el peso total de cada tramo de tubería.

Además, la longitud total de los extremos macho (pin) y hembra (box) afecta la distribución efectiva del peso. Por esta razón, los fabricantes suelen proporcionar un valor de peso nominal por pie (nominal weight per foot), que ya incluye el peso promedio de las uniones.

3.5 Calcular el Peso Nominal por Pie

El peso nominal por pie suele ser un valor promedio proporcionado por el fabricante para simplificar los cálculos de la sarta de perforación completa.

Este valor se obtiene considerando tanto el peso del cuerpo de la tubería como el peso adicional de las uniones, distribuidos a lo largo de una longitud estándar de tubería.

4. Fórmulas para Calcular el Peso de la Tubería de Perforación

4.1 Fórmula para Calcular el Peso por Pie (lb/pie)

La fórmula es:

Peso (lb/pie) = 10.69 × (OD − WT) × WT

Donde:

OD = Diámetro exterior de la tubería (pulgadas)

WT = Espesor de pared (pulgadas)

Resultado: Peso por pie lineal (lb/pie)

4.2 Fórmula de Conversión Métrica

kg/m = lb/pie × 1.488

Esta fórmula permite convertir rápidamente el peso expresado en libras por pie a kilogramos por metro.

5. Peso de la Tubería de Perforación según Diámetros Comunes

5.1 Peso por Metro de una Tubería de Perforación de 26 mm

Para una tubería de perforación con un diámetro de 26 mm, el peso por metro puede variar según el material y el proceso de fabricación. Por ejemplo, algunas tuberías fabricadas con acero de alta resistencia presentan un peso aproximado de 2,3 kg/m.

5.2 Peso por Metro de una Tubería de Perforación de 42 mm

De manera similar, el peso por metro de una tubería de perforación de 42 mm depende del material y del diseño del producto. Algunas tuberías fabricadas con acero aleado de alta calidad pueden tener un peso aproximado de 6,8 kg/m.

6. Factores que Afectan el Peso de la Tubería de Perforación

Además de la longitud y el diámetro, el peso de una tubería de perforación también está influenciado por los siguientes factores:

6.1 Densidad del Material

Las diferencias en la densidad de los distintos materiales utilizados en la fabricación de tuberías de perforación provocan variaciones en el peso total.

6.2 Diseño del Espesor de Pared

Las tuberías con paredes más gruesas son más pesadas, pero también ofrecen una mayor resistencia mecánica. En el sistema API 5DP, distintos espesores de pared suelen corresponder a diferentes clases de peso.

6.3 Tipo de Conexión

Las diferentes configuraciones de conexión pueden generar diferencias significativas de peso. Las uniones (tool joints), que son las conexiones roscadas reforzadas situadas en ambos extremos de la tubería, suelen representar entre el 15 % y el 25 % del peso total de la tubería de perforación.

6.4 Recubrimientos y Roscas

Los recubrimientos protectores y determinados diseños de rosca también pueden modificar ligeramente el peso de la tubería. Aunque el aumento de peso por unidad suele ser reducido, el efecto acumulado puede ser considerable cuando una sarta de perforación está compuesta por cientos de tuberías.

7. Preguntas Frecuentes (FAQ)

Q1. ¿El peso de la tubería de perforación incluye las uniones (tool joints)?

Sí. En ingeniería de perforación y en las especificaciones API 5DP, normalmente se utiliza el peso nominal, que incluye el peso del cuerpo de la tubería y el peso promedio de las uniones.

Q2. ¿Por qué las tuberías de perforación con el mismo diámetro exterior tienen pesos diferentes?

Esto se debe a la existencia de diferentes clases de peso.

Con el mismo diámetro exterior (OD), una tubería puede fabricarse con distintos espesores de pared (WT), lo que genera diferentes pesos por unidad de longitud y capacidades de carga.

Q3. ¿Cómo debe describirse correctamente el peso al comprar una tubería de perforación?

Una descripción técnica completa debe incluir:

Diámetro exterior × Clase de peso × Grado de acero × Clase de longitud × Norma aplicable

Por ejemplo:

5" × 25.6 lb/pie × G105 × R2 × API 5DP

Q4. ¿Cómo se calcula el peso de una tubería de perforación?

El peso de una tubería de perforación suele calcularse utilizando el diámetro exterior (OD) y el espesor de pared (WT) mediante la siguiente fórmula:

Peso (lb/pie) = 10.69 × (OD − WT) × WT

donde OD y WT se expresan en pulgadas.

Para convertir el resultado a unidades métricas:

Peso (kg/m) = Peso (lb/pie) × 1.488

En la práctica, los ingenieros de perforación suelen verificar los resultados utilizando tablas de peso API para confirmar la clase de peso adecuada.

Q5. ¿Cuál es el peso estándar de una tubería de perforación?

No existe un único peso estándar para todas las tuberías de perforación. El peso depende del diámetro exterior, el espesor de pared y la clase de peso.

Por ejemplo:

Tubería de perforación de 2 3/8": aproximadamente 6.65 lb/pie

Tubería de perforación de 3 1/2": aproximadamente 9.50–15.50 lb/pie

Tubería de perforación de 5": aproximadamente 16.25–25.60 lb/pie

Las especificaciones API 5DP establecen múltiples clases de peso para un mismo tamaño de tubería con el fin de adaptarse a diferentes condiciones de perforación.

8. Resumen

Dado que el peso de la tubería de perforación varía en función del diámetro, el espesor de pared y el grado de acero, seleccionar la especificación adecuada es fundamental para garantizar un rendimiento óptimo en las operaciones de perforación. Antes de tomar una decisión de compra o diseñar una sarta de perforación, es recomendable verificar siempre las dimensiones de la tubería y la clase de peso correspondiente.
