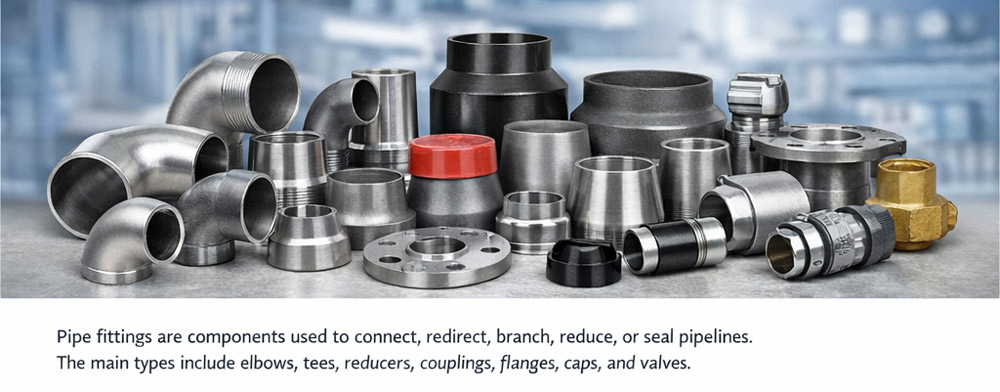

Los accesorios de tubería son componentes utilizados para conectar, redirigir, ramificar, reducir o sellar sistemas de tuberías. Los tipos principales incluyen codos, tes, reductores, acoplamientos, bridas, tapones y válvulas.
Las funciones más comunes de los accesorios de tubería incluyen:
- Conexión: unir dos secciones de tubería o conectar tuberías con válvulas, bombas y equipos
- Cambio de dirección: desviar el flujo en ángulos de 45°, 90° u otros ángulos personalizados
- Ramificación: dividir una línea en dos o más ramales
- Cambio de tamaño: conectar tuberías de diferentes diámetros
- Sellado: cerrar el extremo de una tubería o una salida no utilizada
- Soporte y fijación: asegurar la tubería en su posición
- Control de flujo: aislar, regular o equilibrar el flujo del medio
Los accesorios de tubería pueden clasificarse de varias formas. En la industria, los métodos más comunes son:
- Por función (codo, tee, reductor, tapón, brida, válvula)
- Por tipo de conexión (roscada, soldada, socket weld, ranurada, compresión, abrazadera)
- Por material (acero al carbono, acero inoxidable, acero aleado, latón, PVC, PE, ABS)
- Por norma (ASME, ASTM, MSS, DIN, EN, JIS, BS)
Para compradores e ingenieros, elegir el accesorio correcto no solo depende de la forma. La clasificación de presión, el espesor de pared, la resistencia a la corrosión, la temperatura de operación, el tipo de conexión, el cumplimiento normativo y la facilidad de mantenimiento influyen directamente en la selección final.

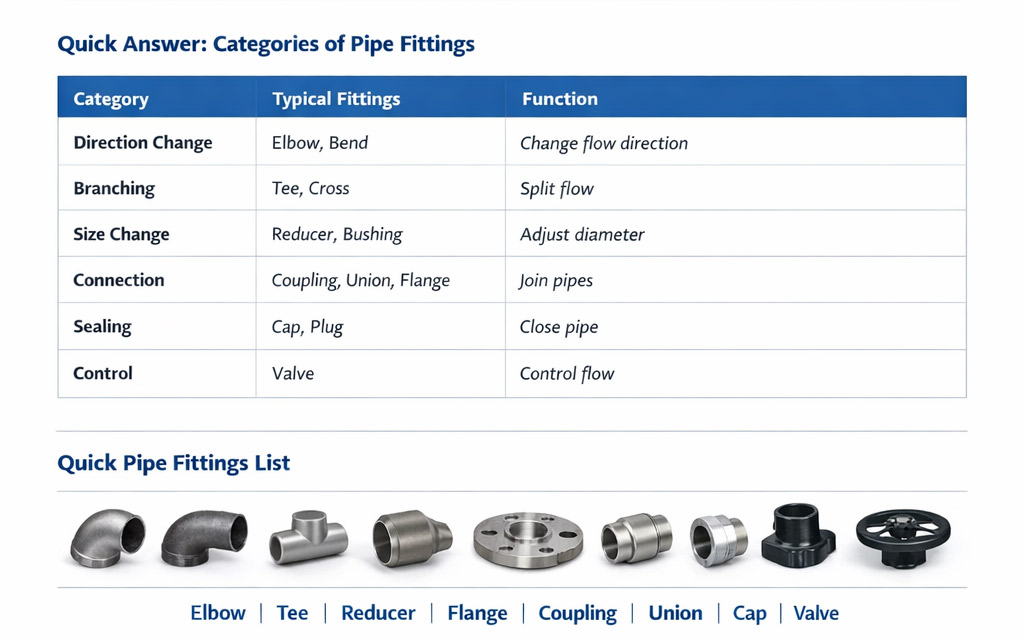

| Categoría | Accesorios típicos | Función principal |
|---|---|---|
| Cambio de dirección | Codo, Curva | Cambiar la dirección del flujo |
| Ramificación | Tee, Cruz | Crear líneas de derivación |
| Cambio de tamaño | Reductor, Bushing | Conectar tuberías de diferentes diámetros |
| Conexión | Acoplamiento, Unión, Brida | Unir secciones de tubería |
| Sellado | Tapa, Tapón | Cerrar los extremos de la tubería |
| Control | Válvula | Controlar o detener el flujo |
La siguiente tabla enumera los nombres más comunes de accesorios de tubería y sus usos típicos. Esta sección es especialmente útil para compradores, nuevos ingenieros y usuarios que buscan una lista rápida de accesorios de tubería.
| Accesorio de tubería | Función principal | Uso típico |
|---|---|---|
| Codo | Cambiar dirección | Giros de 45° o 90° en tuberías |
| Curva | Cambio de dirección suave | Trazados de radio largo y líneas fabricadas |
| Tee | Crear derivación | Dividir el flujo principal en una rama |
| Cruz | Conexión de cuatro vías | Sistemas de distribución multiramal |
| Reductor | Cambiar tamaño de tubería | Conectar tuberías de diferentes diámetros |
| Acoplamiento | Unir tuberías rectas | Reparación o extensión de tuberías |
| Unión | Conexión desmontable | Mantenimiento y reemplazo sencillo |
| Brida | Conexión atornillada | Unión de tuberías o equipos que requieren desmontaje |
| Tapa | Cerrar extremo de tubería | Sellado temporal o permanente del extremo |
| Tapón | Cerrar abertura roscada | Cierre de salidas o puntos de drenaje |
| Niple | Pieza roscada corta | Conexiones pequeñas y extensiones |
| Bushing | Reducir tamaño de rosca | Adaptar rosca mayor a menor |
| Válvula | Control de flujo | Aislamiento, estrangulación o servicio de retención |
| Abrazadera | Fijación de conexión | Sistemas ranurados o de montaje rápido |
| Soporte / Colgador de tubería | Sostener la tubería | Soporte estructural y control de vibración |
Codo – Se utiliza donde la tubería cambia de dirección. Los tipos estándar incluyen codos de 45° y 90°.
Tee – Se instala en puntos de derivación para dividir o combinar rutas de flujo.
Reductor – Conecta tuberías de diferentes diámetros. Disponible en versiones concéntricas y excéntricas.
Brida – Unión atornillada utilizada para conectar tuberías, válvulas y equipos cuando se requiere desmontaje.
Unión – Cumple una función similar al acoplamiento, pero permite desmontaje sin girar la tubería, facilitando el mantenimiento.
Tapa y tapón – La tapa cierra el extremo de una tubería, mientras que el tapón se utiliza generalmente para cerrar una abertura roscada interna.
Válvula – Los componentes de control en sistemas de fluidos. Según el diseño, pueden aislar el flujo, regular la presión, evitar el reflujo o desviar el medio.
Una de las formas más prácticas de entender los accesorios de tubería es clasificarlos según su función dentro del sistema. En proyectos reales, los ingenieros suelen definir primero la función requerida y después seleccionar el material, la clase de presión y el tipo de conexión.
Estos accesorios se utilizan cuando la tubería debe cambiar de dirección o evitar obstáculos estructurales.
Tipos comunes: Codo, Curva, Curva de retorno
Uso típico: Líneas de proceso, servicios en edificios, tuberías en skids, líneas de descarga de bombas y trazado alrededor de equipos.
Nota de ingeniería: Los accesorios de radio corto ahorran espacio, mientras que los de radio largo suelen generar menor pérdida de presión y un flujo más suave.
Los accesorios de ramificación crean una o más salidas desde la línea principal.
Tipos comunes: Tee, Tee reductora, Cruz, Tee lateral, conexiones de derivación (Olet)
Uso típico: Sistemas de distribución de servicios, tomas de instrumentación, líneas contra incendios y sistemas de proceso multirrama.
Nota de ingeniería: Para presiones más altas o ramales de mayor diámetro, suelen preferirse conexiones reforzadas en lugar de aperturas simples fabricadas.
Estos accesorios conectan tuberías de diferentes diámetros.
Tipos comunes: Reductor concéntrico, Reductor excéntrico, Bushing
Uso típico: Transiciones en succión y descarga de bombas, cambios de capacidad de flujo, boquillas de equipos y trazados con limitaciones de espacio.
Nota de ingeniería: Los reductores excéntricos se utilizan comúnmente en líneas horizontales para evitar bolsas de aire o problemas de drenaje.
Estos accesorios se utilizan principalmente para unir secciones rectas de tubería o crear uniones desmontables.
Tipos comunes: Acoplamiento, Unión, Brida, Niple
Uso típico: Montaje de tuberías, puntos de mantenimiento, conexiones con válvulas, sistemas modulares (skids) y conexiones a equipos.
Nota de ingeniería: Cuando se requiere desmontaje frecuente, las uniones o bridas suelen ser más prácticas que las conexiones soldadas permanentes.
Se utilizan para cerrar extremos de tuberías o salidas no utilizadas.
Tipos comunes: Tapa, Tapón, Brida ciega
Uso típico: Puntos de expansión futura, extremos para pruebas hidrostáticas, paradas temporales y líneas muertas permanentes.
Nota de ingeniería: El método de sellado debe ser compatible con la presión, temperatura y requisitos de mantenimiento del sistema.
Aunque a menudo se consideran por separado de los accesorios, estos componentes están estrechamente relacionados con la función del sistema de tuberías.
Tipos comunes: Válvula, Válvula de retención, Filtro (strainer), Junta de expansión / compensador
Uso típico: Aislamiento de flujo, control de presión, prevención de retroceso, protección contra partículas y compensación de expansión térmica.
Después de identificar la función, el siguiente paso es seleccionar cómo se conectará el accesorio a la tubería. El método de conexión correcto influye directamente en la velocidad de instalación, la resistencia a fugas, la facilidad de mantenimiento y el costo total del proyecto.
Los accesorios soldados se unen de forma permanente a la tubería mediante soldadura a tope o soldadura de filete.
Tipos comunes: Codo a tope (butt weld), Tee a tope, Reductor, Tapa, accesorios socket weld
Uso típico: Sistemas de alta presión, servicio a alta temperatura, líneas de vapor, instalaciones de petróleo y gas, y tuberías de procesos críticos.
Este tipo de solución garantiza una unión permanente de alta resistencia y un sellado confiable, diseñada específicamente para condiciones de servicio exigentes.
Consideración: Requiere procedimientos de soldadura calificados e inspecciones según los códigos aplicables.
Los accesorios roscados utilizan roscas macho y hembra para su ensamblaje.
Tipos comunes: Codo roscado, Tee roscado, Acoplamiento, Unión, Tapón, Bushing
Uso típico: Tuberías de pequeño diámetro, servicios auxiliares, aire comprimido, agua y sistemas de gas de baja carga.
Este método está diseñado para una instalación rápida y fácil reemplazo, sin necesidad de trabajos en caliente.
Consideración: La compatibilidad de rosca (como NPT o BSP) debe verificarse antes de la instalación.
Las conexiones bridadas se unen mediante pernos con una junta (gasket) entre las superficies de contacto.
Tipos comunes: Brida cuello soldado (weld neck), brida deslizante (slip-on), brida ciega, brida de solape (lap joint)
Uso típico: Estaciones de bombeo, válvulas, boquillas de equipos, plantas con mantenimiento frecuente y tuberías de gran diámetro.
Este sistema industrial permite un desmontaje sencillo, facilitando la inspección y el mantenimiento rutinario de equipos.
Estos accesorios sellan mediante el apriete de una tuerca que comprime una férula o anillo de sellado sobre el tubo.
Tipos comunes: Unión de compresión, conector de férula, accesorios para tubería de instrumentación
Uso típico: Líneas de instrumentación, sistemas hidráulicos, analizadores de gas, sistemas de muestreo y tuberías de precisión.
Ideal para sistemas de pequeño diámetro, ofrece una instalación limpia sin necesidad de soldadura.
Los sistemas ranurados utilizan un acoplamiento y una junta de sellado sobre los extremos ranurados de la tubería.
Tipos comunes: Acoplamiento ranurado, unión por abrazadera, tee mecánica
Uso típico: Sistemas contra incendios y redes HVAC donde la velocidad de instalación es importante.
La instalación es mucho más rápida que la soldadura y permite cierta flexibilidad para vibraciones y movimientos.
Estos sistemas se utilizan normalmente en aplicaciones de presión media y no son la primera opción para líneas críticas o de alta presión.
Comunes en sistemas de tuberías plásticas. Su principal ventaja es la simplicidad: bajo peso, resistencia a la corrosión y menor costo de instalación.
Ejemplos: Accesorios PVC con soldadura por solvente, PPR por fusión en caliente, PE por termofusión a tope, electrofusión
Uso típico: Suministro de agua, drenaje, líneas químicas, riego y sistemas de servicios ligeros.
La selección del material afecta la resistencia a la corrosión, la clasificación de presión, el método de fabricación y la vida útil del sistema. La siguiente tabla muestra los materiales más comunes de accesorios de tubería y sus aplicaciones típicas.
| Material | Aplicaciones comunes | Principal ventaja | Limitación típica |
|---|---|---|---|
| Acero al carbono | Vapor, petróleo y gas, sistemas contra incendios, tuberías industriales | Alta resistencia, económico, ampliamente disponible | Requiere protección anticorrosiva en ambientes agresivos |
| Acero inoxidable | Alimentación, farmacéutica, marina, química, agua limpia | Alta resistencia a la corrosión, higiénico | Mayor costo |
| Acero aleado | Centrales eléctricas, calderas, refinerías, servicio a alta temperatura | Buen desempeño a alta temperatura y presión | Más costoso, requiere control de grado específico |
| Latón / Bronce | Líneas de servicios, HVAC, válvulas, instrumentación | Fácil mecanizado, fiable en sistemas pequeños | Menor uso en aplicaciones industriales pesadas |
| PVC / CPVC | Suministro de agua, drenaje, dosificación química | Ligero, resistente a la corrosión | Limitación de temperatura |
| PE / HDPE | Agua subterránea, gas, riego | Flexible, resistente a la corrosión | Requiere unión por fusión |
| PPR | Sistemas de agua en edificios | Buena distribución de agua caliente y fría | Principalmente uso liviano |
| ABS | Drenaje y sistemas sin presión | Ligero y resistente al impacto | No apto para todas las aplicaciones presurizadas |
Regla práctica
- Medios corrosivos → verificar primero la compatibilidad del material
- Alta presión / alta temperatura → verificar primero la resistencia del material
- Servicio rutinario → comparar el costo total instalado
Los accesorios para tuberías de gas se utilizan para conectar, controlar, ramificar o cerrar líneas de gas combustible de forma segura. En comparación con sistemas de agua, los sistemas de gas requieren mayor atención a la estanqueidad de las roscas, materiales aprobados y acceso adecuado a válvulas de cierre.
| Nombre del accesorio | Función principal | Ubicación típica |
|---|---|---|
| Codo | Cambiar dirección | Esquinas de paredes, conexiones de equipos |
| Tee | Añadir derivación | División de suministro a varios equipos |
| Acoplamiento | Unir tramos rectos | Extensión o reparación de tuberías |
| Unión | Desconexión fácil | Cerca de medidores, calentadores, equipos |
| Reductor | Conectar diferentes tamaños | Entradas de equipos, ramales |
| Niple | Conexión roscada corta | Válvulas, reguladores, medidores |
| Tapón | Cerrar salida no utilizada | Puntos de expansión futura |
| Tapa | Sellar extremo de tubería | Extremos permanentes o temporales |
| Válvula de bola | Cortar el flujo de gas | Antes de equipos o electrodomésticos |
| Conector flexible | Conexión final del equipo | Cocina, calentador, secadora |
Los accesorios de tubería están definidos tanto por las normas como por su forma. En proyectos reales, la compatibilidad es el factor que determina si los componentes realmente encajan en obra.
Los sistemas ASME, DIN y JIS no son intercambiables. Incluso cuando los tamaños nominales coinciden, las diferencias en patrones de pernos, caras de sellado y tolerancias pueden impedir un montaje correcto. Esto se hace especialmente evidente en proyectos con múltiples proveedores.
Los sistemas NPS y DN suelen considerarse equivalentes, pero en realidad son solo conversiones aproximadas. El desajuste rara vez aparece en planos, pero suele detectarse durante la instalación.
La clase de presión y el schedule también deben coincidir entre tuberías y accesorios. Un tamaño correcto con una clasificación incorrecta sigue generando un punto débil en el sistema.
Para compras técnicas, una especificación completa siempre debe incluir: norma, tamaño, clase de presión (o schedule) y grado de material. Cualquier información incompleta aumenta el riesgo de errores de sustitución.
Q1: ¿Cuál es el accesorio de tubería más común?
Los codos y las tees son los más utilizados, ya que la mayoría de los sistemas requieren cambios de dirección y ramificaciones.
Q2: ¿Se pueden usar accesorios NPT y BSP juntos?
No. Tienen formas de rosca y métodos de sellado diferentes. Mezclarlos puede provocar fugas.
Q3: ¿Los accesorios roscados son adecuados para líneas de gas?
Se utilizan en sistemas de gas de baja presión, pero la compatibilidad de rosca y el sellado correcto son críticos.
Q4: ¿Qué causa la mayoría de los problemas de instalación?
En la práctica, las causas más comunes son normas incorrectas, tamaños incompatibles o clases de presión equivocadas, más que la selección del tipo de accesorio.
Q5: ¿Cuáles son los 7 tipos principales de accesorios de tubería?
Los accesorios más comunes son: codo, tee, reductor, acoplamiento, unión, brida y tapa. Cubren funciones de cambio de dirección, ramificación, conexión y sellado en la mayoría de los sistemas.
Q6: ¿Cómo elegir los accesorios de tubería adecuados para un proyecto?
La selección depende de la presión de trabajo, la temperatura, la compatibilidad del material, el tipo de conexión y la aplicación (gas, agua o uso industrial). También es importante cumplir normas como ASME o DIN para garantizar la compatibilidad.
Para ayudarte a comprender mejor los diferentes tipos de accesorios de tubería y sus aplicaciones prácticas, puedes explorar las siguientes guías detalladas:
(1) ¿Qué es un codo sin costura?
Conoce la definición básica, estructura y aplicaciones de los codos sin costura en sistemas de tuberías.
(2) Métodos de fabricación de codos sin costura
Entiende cómo se fabrican los codos sin costura, incluyendo procesos de conformado en caliente y en frío.
(3) Ventajas de los codos sin costura
Descubre por qué los codos sin costura se utilizan ampliamente en sistemas de tuberías de alta presión y aplicaciones críticas.
(4) ¿Qué es una brida de tubería?
Guía completa sobre los tipos de bridas, sus funciones y dónde se utilizan en sistemas de tuberías.
(5) Tipos y aplicaciones de reductores de tubería
Aprende las diferencias entre reductores concéntricos y excéntricos y cómo seleccionar el adecuado.
