BSP vs NPT: diferencias, compatibilidad y tabla de tamaños

Si está seleccionando accesorios de tubería o conexiones roscadas, es fundamental comprender la diferencia entre las roscas BSP y NPT.

Aunque pueden parecer similares a primera vista, presentan diferencias en el ángulo de la rosca, las dimensiones y el método de sellado. En la mayoría de las aplicaciones industriales, no son directamente intercambiables.

Esta guía explica las diferencias clave entre las roscas BSP y NPT, compara BSPP, BSPT y NPT, y le ayuda a elegir el estándar adecuado para su sistema.

1. Respuesta rápida: BSP vs NPT

Las roscas BSP y NPT no son intercambiables.

Aunque pueden parecer similares en tamaño, difieren en el ángulo de la rosca, el método de sellado y la geometría del perfil. Utilizarlas conjuntamente puede provocar fugas o fallos en la conexión.

En general:

- Utilice BSP para sistemas europeos y asiáticos

- Utilice NPT para sistemas de América del Norte

Importante: aunque las roscas BSP y NPT pueden enroscarse parcialmente, no lograrán un sellado adecuado bajo presión.

2. Tabla comparativa: roscas BSP vs NPT

Esta tabla compara las principales diferencias técnicas entre los estándares de rosca BSP y NPT. Comprender estas diferencias ayuda a prevenir fugas, daños en la rosca y problemas de compatibilidad en sistemas industriales.

Importante:

Un tamaño nominal similar no significa que las roscas BSP y NPT sean compatibles. Verifique siempre el estándar de rosca antes del montaje.

3. ¿Se pueden usar juntas BSP y NPT?

Respuesta corta: No, no como una solución de ingeniería fiable.

Aunque las roscas BSP y NPT pueden parecer que encajan inicialmente, no están diseñadas para sellar entre sí. Las diferencias en el ángulo, el paso y la geometría de la rosca impiden un acoplamiento correcto.

El uso combinado de BSP y NPT puede provocar:

- Daños en la rosca durante el apriete

- Necesidad de aplicar un par excesivo

- Sellado incompleto

- Fugas bajo presión o vibración

En aplicaciones de baja presión o temporales, la conexión puede mantenerse utilizando sellador. Sin embargo, esto no debe considerarse una solución permanente.

Para cualquier sistema a presión, utilice siempre el estándar de rosca correcto o un adaptador específico BSP a NPT.

4. ¿Qué es la rosca BSP?

La rosca BSP (British Standard Pipe) se utiliza ampliamente en Europa, Asia y en sistemas de equipos internacionales, especialmente en proyectos que emplean tuberías de acero al carbono para el transporte de fluidos y sistemas mecánicos.

A diferencia de NPT, BSP incluye dos tipos de rosca según el método de sellado:

4.1 BSPP (British Standard Pipe Parallel)

BSPP es una rosca recta (paralela). Las roscas proporcionan principalmente retención mecánica, mientras que el sellado se logra mediante un elemento de estanqueidad independiente, en lugar de la interferencia entre roscas.

Los métodos de sellado más comunes incluyen:

- Arandela sellante (bonded washer)

- Junta tórica (O-ring)

- Sello tipo Dowty

- Junta cautiva

Las roscas BSPP suelen identificarse con la letra G y se utilizan ampliamente en puertos hidráulicos, conexiones de instrumentación, válvulas y accesorios reutilizables donde se requieren superficies de sellado controladas.

4.2 BSPT (British Standard Pipe Taper)

BSPT es una rosca cónica que sella mediante interferencia entre las roscas.

A medida que se aprietan, la conicidad genera el efecto de sellado sin necesidad de componentes adicionales.

Las aplicaciones más comunes incluyen:

- Conexiones de tuberías generales

- Líneas de agua y aire

- Conexiones de servicio mecánico

- Sistemas auxiliares (utilities)

Las roscas BSPT suelen marcarse como R (cónica macho) y Rc (cónica hembra).

Comparación rápida: BSPP vs BSPT

5. ¿Qué es la rosca NPT?

NPT (National Pipe Taper) es el estándar de rosca para tuberías utilizado en Estados Unidos y en América del Norte.

Se trata de un sistema de rosca cónica diseñado para sellar mediante la interferencia entre las roscas.

Varias características definen el sistema NPT:

- Ángulo de rosca de 60° basado en el perfil Sellers

- Conicidad de 1:16 a lo largo de la rosca

- Sellado mecánico por interferencia de rosca

- Instalación habitual con cinta de PTFE o sellador de roscas para mejorar la estanqueidad

- Dimensiones estandarizadas según ASME B1.20.1

Las roscas NPT se encuentran comúnmente en sistemas que utilizan tubería de acero sin costura para aplicaciones de alta presión y servicios críticos, como:

- Sistemas de tuberías de petróleo y gas

- Líneas hidráulicas y neumáticas

- Conexiones de instrumentación

- Equipos de proceso

- Accesorios de tubería de uso industrial general

- Aplicaciones de mantenimiento y reparación

En la práctica, NPT sigue siendo ampliamente utilizado debido a su disponibilidad, familiaridad para los técnicos y su idoneidad para muchas conexiones en servicio a presión cuando se instala correctamente.

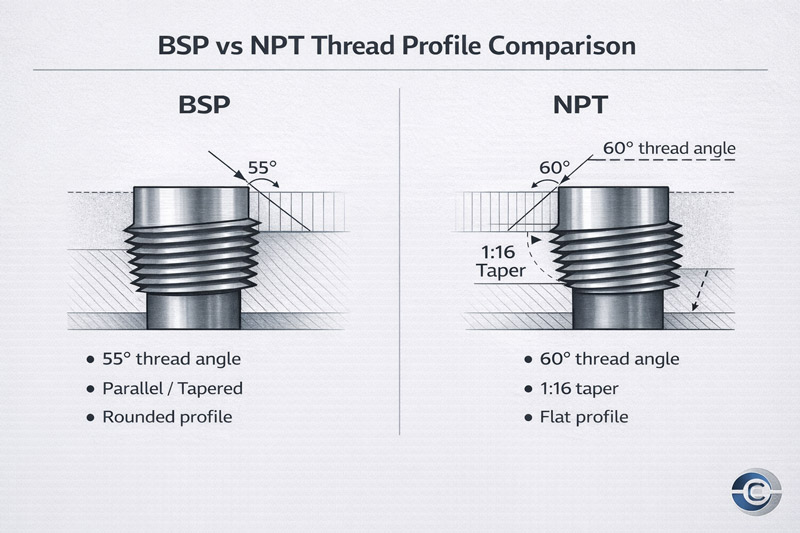

6. Diferencias clave entre las roscas BSP y NPT

Las principales diferencias entre las roscas BSP y NPT incluyen:

- Ángulo de la rosca: BSP utiliza un ángulo de 55°, mientras que NPT utiliza 60°

- Perfil de la rosca: BSP sigue el perfil Whitworth; NPT utiliza el perfil Sellers

- Tipo de rosca: BSP incluye tanto roscas paralelas (BSPP) como cónicas (BSPT), mientras que NPT es siempre cónica

- Método de sellado: BSPP requiere arandela o junta tórica; NPT y BSPT sellan mediante interferencia de rosca

- Compatibilidad: No son intercambiables debido a sus diferencias estructurales

7. Referencia de tamaños: BSP vs NPT

A primera vista, los accesorios BSP y NPT del mismo tamaño nominal pueden parecer intercambiables, ya que sus diámetros exteriores (OD) suelen diferir solo entre 1 y 2 mm.

Sin embargo, la incompatibilidad se produce a nivel de la rosca, especialmente en el número de hilos por pulgada (TPI) y en el ángulo de la rosca.

La siguiente tabla muestra por qué BSP y NPT no deben combinarse, incluso cuando los tamaños parecen similares:

La “trampa de 1/2 pulgada”

Uno de los casos más engañosos ocurre en los tamaños de 1/2" y 3/4", donde BSP y NPT comparten el mismo valor de 14 TPI.

Aunque las roscas pueden acoplarse con aparente suavidad, la diferencia de ángulo (55° frente a 60°) impide un sellado adecuado.

Estas conexiones suelen parecer correctas durante la instalación, pero pueden presentar fugas o fallar bajo presión o vibración.

8. ¿Cómo identificar roscas BSP o NPT?

Si no está seguro del tipo de rosca, no se base únicamente en la inspección visual. Siga este método rápido de identificación:

- Verifique la conicidad: utilice un calibrador para medir el diámetro exterior (OD) en ambos extremos. Si el diámetro es constante, se trata de BSPP (G). Si varía, es NPT o BSPT.

- Cuente el paso (TPI): utilice un calibre de roscas. Por ejemplo, en tamaño 1/4", BSP tiene 19 TPI mientras que NPT tiene 18 TPI; esta diferencia de un hilo es uno de los indicadores más comunes.

- Compruebe el origen: los equipos europeos y asiáticos suelen utilizar BSP, mientras que la maquinaria norteamericana emplea NPT.

9. ¿Cuál debería utilizar?

La elección depende del estándar de su sistema existente para garantizar un sellado sin fugas:

- Normas regionales: utilice NPT para proyectos en América del Norte (ASME); utilice BSP (ISO) para sistemas hidráulicos europeos o internacionales.

- Requisitos de aplicación: utilice BSPP cuando el espacio sea limitado y se prefiera un sellado compacto mediante junta. Utilice NPT o BSPT para sellados por interferencia en aplicaciones de alta presión.

- Regla de oro: nunca fuerce roscas incompatibles. Si necesita conectar ambos estándares, utilice siempre un adaptador BSP a NPT.

10. Aplicaciones relacionadas de tuberías y accesorios

Los estándares de rosca son solo una parte de una conexión fiable. En proyectos reales, los ingenieros también consideran la presión de trabajo, el grado del material, las condiciones de corrosión y las especificaciones de la tubería.

Las roscas BSP y NPT se utilizan comúnmente en aplicaciones como:

- Tuberías de acero roscadas para servicios auxiliares, sistemas de agua, gas y conducción mecánica

- Accesorios de tubería como codos, tes, acoplamientos, reductores, uniones y adaptadores

- Tubería de instrumentación y conexiones de proceso de pequeño diámetro

- Sistemas hidráulicos y neumáticos

- Bombas, válvulas y conexiones de colectores

- Componentes para la industria petrolera, como revestimientos (casing) y tubería de producción (tubing)

Para aplicaciones de mayor presión o condiciones más exigentes, la compatibilidad de la rosca debe verificarse siempre junto con el estándar de la tubería y la selección del material.

11. Preguntas frecuentes (FAQs)

P1: ¿BSP es lo mismo que NPT?

No. BSP y NPT utilizan diferentes ángulos de rosca, perfiles y métodos de sellado, por lo que son estándares distintos.

P2: ¿Se puede conectar BSP con NPT?

En algunos tamaños pueden acoplar parcialmente, pero no están diseñados para sellar entre sí. Se recomienda utilizar un adaptador adecuado.

P3: ¿Cuál es la diferencia entre BSPP y BSPT?

BSPP es una rosca paralela que normalmente sella mediante arandela o junta tórica. BSPT es una rosca cónica que sella mediante interferencia entre las roscas.

P4: ¿Cuál es mejor, BSP o NPT?

Ninguno es mejor en todos los casos. La opción correcta es la especificada por el equipo o el estándar del sistema.

P5: ¿Cómo saber si mi conexión es BSP o NPT?

Verifique si la rosca es paralela o cónica, mida el paso y confirme el ángulo de la rosca con el calibre adecuado.

P6: ¿Por qué BSP y NPT parecen similares?

Porque algunos tamaños nominales tienen diámetros exteriores muy cercanos. Sin embargo, una apariencia similar no significa que la geometría de la rosca sea la misma.

12. Conclusión

Las roscas BSP y NPT pueden parecer similares, pero difieren en el ángulo de la rosca, el método de sellado y la geometría general. En aplicaciones prácticas, no deben utilizarse de forma intercambiable, especialmente en sistemas a presión.

Como regla general, BSP se utiliza habitualmente en sistemas europeos e internacionales, mientras que NPT se emplea en estándares norteamericanos. Elegir el tipo de rosca correcto ayuda a garantizar un sellado adecuado, un montaje fiable y un rendimiento a largo plazo.

En proyectos que involucran tuberías de acero roscadas o accesorios, verificar el estándar de rosca aplicable antes del mecanizado o la instalación es un paso esencial para evitar retrabajos o problemas de fugas.
