La soldadura de tuberías es un proceso fundamental en numerosas industrias, como el petróleo y gas, la construcción y la manufactura. Soldar tuberías es una tarea compleja que requiere un alto nivel de habilidad y precisión. Uno de los pasos clave en este proceso es el biselado de tuberías, que consiste en cortar el extremo del tubo con un ángulo específico para prepararlo para la soldadura. El biselado es importante porque permite obtener una mejor unión soldada y mejora la resistencia y la integridad de la tubería.

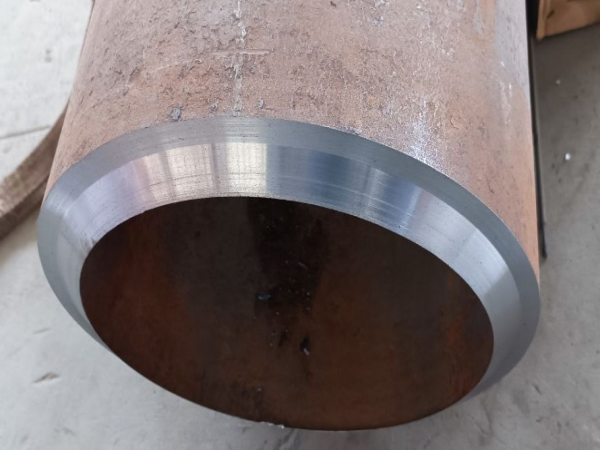

El biselado de tuberías consiste en mecanizar o cortar el extremo del tubo con un ángulo determinado (normalmente entre 30° y 37,5°), de modo que haya suficiente espacio para el material de aporte y una fusión adecuada durante la soldadura. Cuando el extremo de la tubería se forma con un cierto ángulo, se denomina extremo biselado.
El biselado es una etapa esencial en la preparación para la unión de tuberías mediante soldadura. La calidad del bisel influye directamente en la calidad de la soldadura, por lo que una preparación adecuada garantiza una unión más resistente y fiable. Además de su uso en soldadura, el biselado también puede emplearse para eliminar rebabas en los extremos cortados, mejorando tanto la seguridad como el acabado estético.
2. Ángulos típicos de biselado en la soldadura de tuberías
En la práctica, los ángulos de bisel no provienen de una regla fija; suelen mantenerse dentro de un rango relativamente estrecho para asegurar una correcta penetración de la soldadura sin generar un volumen innecesario de material de aporte.
- Rango estándar: 30°–37,5° por lado para soldaduras a tope
- Cara de raíz (root face): normalmente de 1,5 a 3 mm para controlar la perforación (burn-through)
- Separación de raíz (root gap): se ajusta según el espesor de la tubería y el procedimiento de soldadura
En trabajos reales de fabricación, el ángulo suele ajustarse ligeramente en función del montaje (fit-up), el espesor de la tubería y el nivel de exigencia en la inspección.
El chaflanado de tuberías es, técnicamente, un tipo de biselado. Ambos términos describen el borde formado entre dos superficies de una tubería o tubo.
La principal diferencia es que el chaflanado implica un ángulo fijo de 45°, mientras que el biselado puede realizarse con cualquier ángulo distinto de 45° o 90°.
Existen varios tipos de biseles utilizados en la soldadura de tuberías, cada uno con sus propias ventajas y aplicaciones. Los más comunes son:
El bisel en V es uno de los más utilizados en la soldadura de tuberías. Se forma al cortar una ranura en forma de “V” en el extremo del tubo.
El ángulo de la ranura puede variar según el proceso de soldadura y el espesor de la tubería.
Se prefiere para tuberías más gruesas, ya que proporciona una mayor superficie para la soldadura, lo que aumenta la resistencia y durabilidad de la unión.
El bisel en J es similar al bisel en V, pero en lugar de una ranura en forma de “V”, presenta una ranura en forma de “J”.
Se utiliza con frecuencia en tuberías de pequeño diámetro, ya que reduce el área de soldadura.
Esto disminuye la cantidad de material de aporte necesario y hace que el proceso de soldadura sea más rápido y eficiente.
El bisel en U presenta una ranura en forma de “U”. Se emplea habitualmente en tuberías de gran diámetro y paredes gruesas, ya que proporciona una mayor superficie de soldadura.
También es adecuado para tuberías sometidas a alta presión o esfuerzos, ya que crea una transición más suave entre las piezas, reduciendo la concentración de tensiones en la unión soldada.
En muchos proyectos industriales, el biselado está estrechamente relacionado con la fabricación de tuberías y los sistemas de soldadura, especialmente cuando se trabaja con tuberías de acero sin costura o estructuras de tuberías soldadas.
Las biseladoras portátiles son herramientas diseñadas para su uso en obra o en campo. Funcionan con electricidad, aire comprimido o gas, y permiten realizar distintos tipos de biselado, como biseles en V, en J y en U.
Son ligeras y fáciles de manejar, lo que las hace ideales para trabajos pequeños o para biselar tuberías en zonas de difícil acceso.
Las máquinas biseladoras estacionarias están diseñadas para su uso en talleres o entornos industriales. Suelen ser más grandes y potentes que las herramientas portátiles, y permiten realizar una mayor variedad de biseles en tuberías de mayor tamaño.
Estas máquinas pueden ser automáticas o de operación manual, dependiendo del tipo de equipo y del tamaño de la tubería a trabajar.
Las máquinas de corte y biselado están diseñadas para realizar ambas operaciones en una sola unidad. Se utilizan normalmente en tuberías de gran diámetro o en entornos de producción en serie.
Por lo general, son equipos automatizados que pueden programarse para generar biseles precisos en tuberías de diferentes tamaños y formas.
Las máquinas de biselado por plasma utilizan tecnología de corte por plasma para generar biseles en tuberías. Son capaces de producir cortes y biseles precisos y limpios en una amplia gama de tamaños y materiales.
Este tipo de equipo se utiliza con frecuencia en aplicaciones de soldadura de alta precisión o cuando se trabaja con metales especiales.
En los proyectos de fabricación de tuberías, los distintos métodos de biselado se seleccionan normalmente en función del tamaño de la tubería y los requisitos de soldadura.
| Método | Aplicación ideal | Ventajas clave | Limitaciones |
|---|---|---|---|
| Esmerilado manual | Trabajos pequeños, reparaciones en campo | Bajo costo, fácil de usar en cualquier lugar | Riesgos de seguridad, calidad de bisel inconsistente, consume tiempo, alta dependencia del operario |
| Corte con soplete / plasma | Corte rápido en fabricación o preparación inicial | Eliminación rápida de material, uso flexible | Deformación térmica, borde irregular, no apto para biseles de alta precisión |
| Máquina biseladora portátil | Trabajos en obra que requieren mayor precisión | Calidad de bisel más consistente, más rápida que el esmerilado manual | Requiere suministro eléctrico, limitado por el tamaño de la tubería, mayor costo de herramientas |
| Máquina biseladora estacionaria | Taller o producción en serie | Alta precisión, calidad repetible, eficiente para trabajos en lote | No apta para trabajo en campo, alta inversión inicial |
La calidad del biselado de tuberías depende de varios parámetros clave durante el proceso de mecanizado y preparación.
Los principales parámetros incluyen:
Precisión del ángulo
Longitud del bisel
Acabado superficial
Velocidad de la máquina
Estos valores se ajustan normalmente en función del espesor de la tubería, el tipo de material y los requisitos del procedimiento de soldadura, especialmente en aplicaciones con tuberías de acero ERW.
El efecto de los parámetros de biselado se hace evidente durante el montaje (fit-up) y las operaciones de soldadura, donde el comportamiento de la junta está directamente determinado por la calidad de la preparación.
Las desviaciones en el ángulo afectan la alineación de los extremos de la tubería durante el ensamblaje. Pequeñas variaciones pueden modificar la apertura de raíz y afectar la consistencia de la penetración de la soldadura a lo largo de la junta.
La longitud del bisel determina cómo se distribuye el metal de aporte a lo largo de la interfaz de la junta. Una longitud irregular o insuficiente puede provocar una fusión desigual y variaciones en la resistencia de la soldadura.
La condición de la superficie influye en la estabilidad del arco y en la calidad de la fusión. Un bisel limpio favorece un proceso de soldadura más estable y reduce el riesgo de contaminación.
La velocidad de corte se ajusta generalmente según el material y el espesor de la tubería. Una mayor velocidad mejora la productividad, mientras que una velocidad controlada ayuda a mantener la precisión dimensional, especialmente en tuberías de pared gruesa.
En la fabricación real de tuberías, la calidad del biselado se refleja en la eficiencia del proceso de soldadura y ensamblaje, así como en el rendimiento a largo plazo de la unión.
Una preparación de bisel bien controlada favorece:
Una penetración de soldadura estable a lo largo de la junta
Una alineación precisa durante el montaje (fit-up)
Menor necesidad de ajustes antes de la soldadura
Un flujo de trabajo más fluido tanto en taller como en campo
En proyectos a gran escala, como la construcción de tuberías o la fabricación de estructuras metálicas, una calidad de bisel consistente ayuda a mantener un rendimiento de soldadura uniforme en múltiples uniones. Esto reduce las variaciones entre soldadores y mejora la estabilidad general de la producción.
P1. ¿Qué es un extremo biselado en una tubería?
Un bisel en una tubería se refiere al ángulo formado en el borde del extremo. Cuando el extremo de una tubería presenta un cierto ángulo, se denomina extremo biselado o chaflanado.
P2. ¿Cuál es el propósito del biselado?
Se utiliza en numerosas aplicaciones industriales y mecánicas, incluyendo la soldadura de tuberías, la fabricación estructural y los procesos de mecanizado.
P3. ¿Cuál es el ángulo estándar de bisel para soldadura de tuberías?
El ángulo más común es de entre 30° y 37,5° por lado, formando una ranura en V. Sin embargo, el ángulo exacto depende del espesor de la tubería, el método de soldadura y normas aplicables como ASME o API.
P4. ¿Siempre es necesario biselar antes de soldar una tubería?
No. El biselado suele ser necesario en tuberías de espesor medio a grueso para garantizar una adecuada penetración de la soldadura. En tuberías delgadas, un corte recto puede ser suficiente. No obstante, omitir el biselado en materiales gruesos puede generar uniones débiles y fusión incompleta.
P5. ¿Qué ocurre si se suelda una tubería sin un biselado adecuado?
Sin un bisel correcto, la soldadura puede no penetrar completamente la junta, lo que puede provocar defectos como falta de fusión, grietas o fugas bajo presión. En aplicaciones críticas como oleoductos y gasoductos, esto puede causar fallos graves de seguridad y operación.
El biselado de tuberías suele considerarse un paso simple de preparación, pero desempeña un papel clave en la calidad de la soldadura durante la fabricación e instalación.
En proyectos reales, la selección del tipo de bisel y del ángulo no se basa en una regla fija, sino en factores como el espesor de la tubería, el proceso de soldadura y las condiciones del entorno de trabajo.
Cada situación requiere un enfoque diferente: los trabajos pequeños o en campo suelen realizarse con herramientas manuales, la producción en taller se apoya en máquinas de biselado, y los sistemas automatizados se utilizan cuando se requiere mayor consistencia y eficiencia.
Leer más: ¿Qué es el biselado de tuberías? o Métodos de biselado de tuberías
