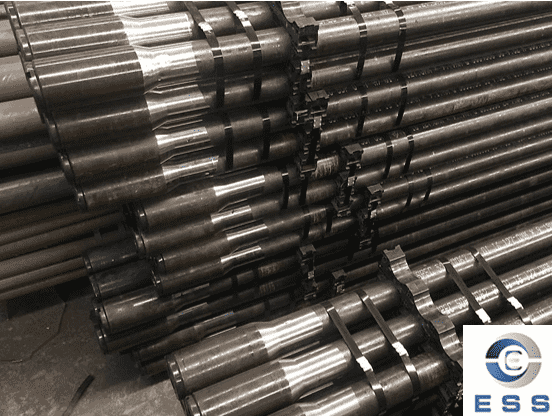

La API Spec 5DP es una norma para tuberías de perforación de acero utilizadas en la industria del petróleo y el gas. Establece requisitos para las dimensiones, los materiales, las propiedades mecánicas y la fabricación de estas tuberías.
La tubería de perforación conecta los equipos de superficie con la broca. Transmite el par de torsión y transporta el fluido de perforación hasta la broca durante las operaciones de perforación.
Manual de referencia técnica de tuberías de perforación API 5DP (PDF)
Descargue el manual de referencia técnica de tuberías de perforación API Spec 5DP para consultar dimensiones, grados de acero, propiedades mecánicas, conexiones de las juntas de herramienta y capacidades operativas.
La norma API Spec 5DP contempla tuberías de perforación de grado E, grados de alta resistencia X, G, S y V, y grados para servicio en ambientes con presencia de H₂S: SS75, SS95 y SS105. Estos grados presentan diferencias en el límite elástico y las propiedades mecánicas, que influyen en la selección de la tubería según las condiciones específicas de perforación.
| Grado | Límite elástico mínimo (psi) | Límite elástico máximo (psi) | Resistencia a la tracción mínima (psi) | Resistencia a la tracción máxima (psi) |
|---|---|---|---|---|
| E | 75.000 | 105.000 | 100.000 | — |
| X | 95.000 | 125.000 | 105.000 | — |
| G | 105.000 | 135.000 | 115.000 | — |
| S | 135.000 | 165.000 | 145.000 | — |
| V | 150.000 | 170.000 | 160.000 | 190.000 |
| SS75 | 75.000 | 95.000 | 100.000 | 115.000 |
| SS95 | 95.000 | 110.000 | 105.000 | 130.000 |
| SS105 | 105.000 | 120.000 | 115.000 | 140.000 |
El carbono, el manganeso, el cromo y el molibdeno influyen en la resistencia y la templabilidad del acero utilizado en las tuberías de perforación. El fósforo y el azufre se limitan porque, en exceso, pueden reducir la tenacidad y la ductilidad en caliente.
| Elemento | Motivo de control |
|---|---|
| C | Influye en la resistencia, la templabilidad y la soldabilidad. |
| Mn | Contribuye a la resistencia y la templabilidad. |
| P | Se limita porque un contenido excesivo puede reducir la tenacidad. |
| S | Se limita porque un contenido excesivo puede reducir la tenacidad y la ductilidad en caliente. |
| Si | Se utiliza para la desoxidación y puede contribuir a la resistencia. |
| Cr, Ni, Mo | Elementos de aleación utilizados para ajustar la templabilidad y las propiedades mecánicas. |
Nota: Los valores de composición química indicados en la norma API Spec 5DP constituyen límites especificados. La composición real puede variar ligeramente según el proceso de fabricación y el grado de acero.
La API Spec 5DP establece las dimensiones estándar para la tubería de perforación, incluyendo el diámetro exterior (OD), el espesor de pared, el peso, el tipo de recalcado (upset) y el tipo de conexión. Los tamaños estándar van desde 2 3/8 in. hasta 6 5/8 in.
La especificación también define las longitudes estándar de la tubería de perforación (R1, R2 y R3) y las conexiones de hombro rotatorio compatibles, incluyendo NC, IF, FH y REG.
La siguiente tabla resume las dimensiones estándar de la tubería de perforación API 5DP.
| Tamaño nominal | Peso (lb/pie) | DE (mm) | Espesor de pared (mm) | Tipo de recalcado | Conexión estándar |
|---|---|---|---|---|---|
| 2 3/8 | 6.65 | 60.32 | 7.11 | EU | NC26 |
| 2 7/8 | 10.40 | 73.02 | 9.19 | EU | NC31 |
| 3 1/2 | 13.30 | 88.90 | 9.35 | EU | NC38 |
| 4 | 14.00 | 101.60 | 8.38 | EU / IU | NC40 / NC46 |
| 4 1/2 | 16.60 | 114.30 | 8.56 | EU / IEU | NC46 / NC50 |
| 5 | 19.50 / 25.60 | 127.00 | 9.19 / 12.70 | IEU | NC50 / 5½ FH |
| 5 1/2 | 21.90 / 24.70 | 139.70 | 9.17 / 10.54 | IEU | 5½ FH |
| 6 5/8 | 25.20 / 27.70 | 168.28 | 8.38 / 9.19 | IEU | 6⅝ FH |
Los requisitos dimensionales completos están disponibles en la especificación oficial de la API y se resumen en la tabla de tamaños de tubería de perforación.
La API 5D fue una norma anterior de la API para tubería de perforación, que especificaba principalmente los requisitos del cuerpo de la tubería, incluyendo dimensiones, materiales y propiedades mecánicas básicas.
La API Specification 5DP reemplazó a la API 5D al ampliar su alcance para cubrir la tubería de perforación completamente terminada. Además del cuerpo de la tubería, esta norma incluye requisitos para las juntas de herramienta, las zonas de soldadura (weld zones), la fabricación, la inspección, los ensayos, el marcado y la documentación. Actualmente, la API Spec 5DP es la norma vigente para tubería de perforación de acero utilizada en la perforación de petróleo y gas.
La siguiente tabla resume las principales diferencias entre ambas especificaciones.
| Característica | API 5D | API Spec 5DP |
|---|---|---|
| Alcance | Cuerpo de la tubería de perforación | Tubería de perforación completa terminada |
| Cobertura | Materiales y dimensiones básicas | Dimensiones, grados de acero, fabricación, inspección, ensayos, marcado y documentación |
| Juntas de herramienta | Requisitos limitados | Incluidas |
| Zona de soldadura | No cubierta | Cubierta |
| Requisitos de inspección | Básicos | Exhaustivos |
| Estado actual | Sustituida | Norma API vigente |
Referencia: Esta comparación se basa en los requisitos técnicos definidos en la API Specification 5DP – Specification for Drill Pipe (última edición aplicable) y la API Specification 5D, ya obsoleta, publicada por el American Petroleum Institute (API).
P1. ¿Qué grados de acero incluye la API Spec 5DP?
La API Spec 5DP incluye cuatro grados de acero: E75, X95, G105 y S135. A medida que aumenta el grado, la tubería de perforación ofrece mayor resistencia y es adecuada para pozos más profundos y condiciones de perforación más exigentes.
P2. ¿Qué tamaños de tubería de perforación cubre la API Spec 5DP?
La API Spec 5DP cubre tamaños estándar de tubería de perforación desde 2 3/8 in. hasta 6 5/8 in. También define espesores de pared, pesos, tipos de recalcado, conexiones roscadas y rangos de longitud (R1, R2 y R3).
P3. ¿La API Spec 5DP reemplazó a la API 5D?
Sí. La API Spec 5DP reemplazó a la API 5D y es la norma vigente para tubería de perforación de acero. Cubre la tubería completamente terminada, no solo el cuerpo de la tubería.
P4. ¿La API Spec 5DP es la norma actual para tubería de perforación?
Sí. La API Spec 5DP es la especificación vigente para tubería de perforación de acero utilizada en la perforación de petróleo y gas, y está ampliamente adoptada en toda la industria.
P5. ¿La API Spec 5DP incluye juntas de herramienta?
Sí. Además del cuerpo de la tubería, la API Spec 5DP incluye requisitos para las juntas de herramienta, zonas de soldadura, inspección y ensayos, garantizando el rendimiento de la tubería de perforación terminada.
P6. ¿Dónde puedo descargar el PDF de la API Spec 5DP?
La API Specification 5DP es una publicación protegida por derechos de autor del American Petroleum Institute (API). Las copias oficiales en PDF están disponibles únicamente a través de distribuidores autorizados de la API, no mediante descargas gratuitas.
P7. ¿La API Spec 5DP aplica a tubería de perforación sin costura?
Sí. La API Spec 5DP se aplica a tubería de perforación de acero sin costura utilizada en la perforación de petróleo y gas, y define los requisitos técnicos de dimensiones, grados de acero, fabricación, inspección y ensayos.|
