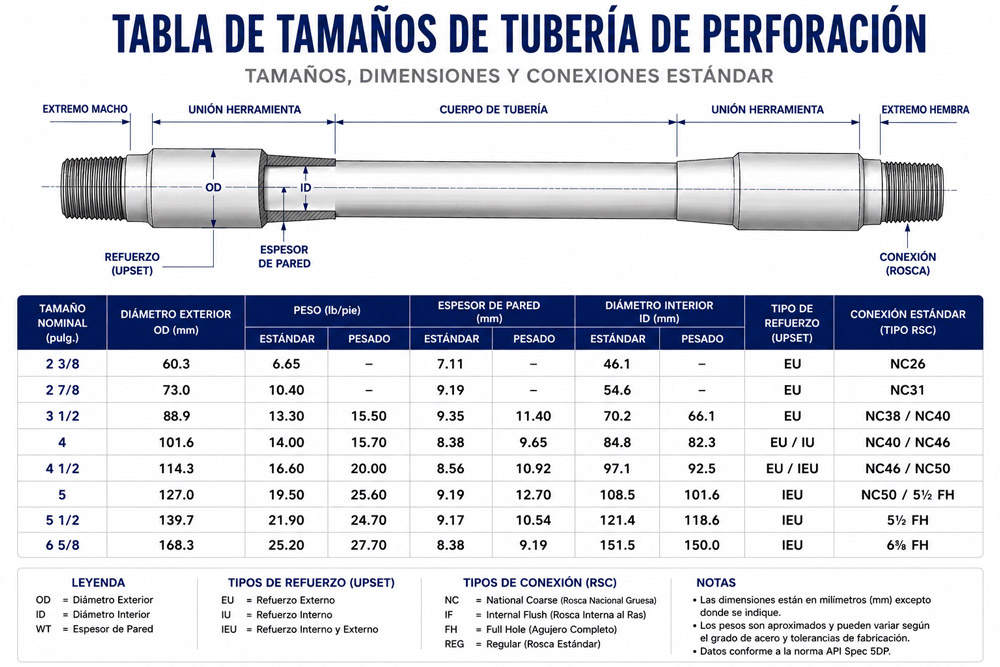

1. Tabla de Medidas de Tubería de Perforación (Tamaños Comunes)

La siguiente tabla muestra los tamaños de tubería de perforación más utilizados, junto con sus pesos nominales y tipos de conexión más comunes para una consulta rápida.

2. Tabla Completa de Medidas de Tubería de Perforación

La siguiente tabla de referencia incluye las dimensiones completas de la tubería de perforación, como peso nominal, espesor de pared, diámetro interior (ID), dimensiones del tool joint y tipos de conexión, conforme a las especificaciones estándar de la industria.

3. Rangos de Longitud de la Tubería de Perforación

La tubería de perforación es un tipo de tubería OCTG utilizada para transmitir el par de torsión y el fluido de perforación durante las operaciones de perforación de pozos. Normalmente se fabrica a partir de tubos de acero sin costura para ofrecer una alta resistencia y fiabilidad.

De acuerdo con la especificación API, la longitud estándar de la tubería de perforación se divide en tres rangos:

- Rango 1 (R1): de 5.486 m a 6.706 m (18–22 ft)

- Rango 2 (R2): de 8.230 m a 9.144 m (27–30 ft), el más utilizado

- Rango 3 (R3): de 11.582 m a 13.716 m (38–45 ft)

Estos rangos de longitud permiten seleccionar la tubería adecuada para diferentes profundidades y condiciones de perforación. Además de la longitud, las especificaciones de la tubería de perforación incluyen parámetros como el diámetro exterior, el diámetro interior, el espesor de pared y el peso unitario.

4. Diámetros Estándar de la Tubería de Perforación

El diámetro es uno de los parámetros más importantes de la tubería de perforación. Influye en la capacidad de carga, la rigidez del conjunto de perforación y el caudal del fluido de perforación. La selección del diámetro depende de la profundidad del pozo, las condiciones de perforación y los requisitos del proyecto.

4.1 Tamaños Estándar en Pulgadas

Las dimensiones de la tubería de perforación se expresan habitualmente en pulgadas conforme a las especificaciones API. Los tamaños más comunes son:

2 3/8", 2 7/8", 3 1/2", 4", 4 1/2", 5", 5 1/2" y 6 5/8".

Estos tamaños se utilizan ampliamente en operaciones de perforación de petróleo, gas y energía geotérmica, ya que cubren la mayoría de los requisitos de perforación, desde pozos convencionales hasta aplicaciones de gran profundidad.

4.2 Diámetros nominales en sistema métrico

Además de las designaciones en pulgadas, los tubos de perforación también se identifican por su diámetro exterior en milímetros (mm). Las dimensiones métricas más utilizadas incluyen 60,3 mm, 73,0 mm, 88,9 mm, 101,6 mm, 114,3 mm y 127,0 mm, que corresponden aproximadamente a los tamaños nominales de 2⅜″, 2⅞″, 3½″, 4″, 4½″ y 5″, respectivamente.

En proyectos internacionales es habitual encontrar tanto las designaciones en pulgadas como en milímetros, ya que ambas hacen referencia a las mismas dimensiones normalizadas según API.

5. Peso unitario del tubo de perforación

El peso unitario del tubo de perforación se expresa normalmente en libras por pie (lb/ft) o kilogramos por metro (kg/m). Este parámetro es fundamental para calcular la carga de la sarta de perforación, la capacidad de elevación del equipo y el rendimiento durante las operaciones de perforación.

De acuerdo con API Spec 5DP, el peso nominal depende principalmente del diámetro exterior (OD) y del espesor de pared del tubo. Un mayor espesor implica un mayor peso por unidad de longitud y, por lo general, una mayor resistencia mecánica.

Por ejemplo:

- Tubo de perforación de 2⅜″: peso nominal de aproximadamente 6,65 lb/ft.

- Tubo de perforación de 4″: pesos nominales comunes de 14,00 lb/ft o 15,70 lb/ft, según el espesor de pared.

Además del diámetro y el peso, las especificaciones API también contemplan diferentes configuraciones de upset, las cuales influyen en la resistencia de la unión y en el rendimiento general del tubo.

Nota: Algunos valores de peso pueden variar ligeramente según el fabricante y el diseño del extremo del tubo.

6. Tipos de Upset en la Tubería de Perforación

Los extremos upset son zonas engrosadas en los extremos del cuerpo de la tubería para aumentar la resistencia de la unión con el tool joint. Según API Spec 5DP, los tipos de upset más comunes son los siguientes:

6.1 EU (External Upset)

El diámetro exterior del extremo se incrementa mientras que el diámetro interior permanece prácticamente sin cambios. Es el tipo más utilizado en tuberías de perforación de pequeño y mediano diámetro.

6.2 IU (Internal Upset)

El espesor adicional se aplica en el interior del extremo de la tubería, manteniendo un diámetro exterior uniforme. Se utiliza cuando se requiere una superficie exterior continua.

6.3 IEU (Internal-External Upset)

El extremo se engrosa tanto por el interior como por el exterior, proporcionando la mayor resistencia en la zona de la unión. Se emplea habitualmente en operaciones de perforación profunda y de alta carga.

La selección del tipo de upset depende del tamaño de la tubería, del tipo de conexión y de las condiciones de perforación previstas.

7. Resumen

El tamaño del tubo de perforación influye directamente en su rendimiento durante las operaciones de perforación. Parámetros como el diámetro exterior (OD), el espesor de pared, el peso nominal, la longitud, el tipo de upset y la conexión roscada deben seleccionarse de acuerdo con las condiciones del pozo y los requisitos operativos.

Comprender las dimensiones normalizadas de los tubos de perforación ayuda a los ingenieros y contratistas a elegir la especificación adecuada para mejorar la eficiencia de perforación, aumentar la fiabilidad de la sarta y reducir los costos operativos.
