Antes de que pueda realizarse la soldadura de alta frecuencia, la banda de acero plana primero debe transformarse en una forma tubular abierta con bordes correctamente alineados. Esta tarea la realiza la máquina de conformado de tubos ERW, que es una de las secciones más importantes dentro de un molino de tubos ERW.
La sección de conformado está compuesta por una serie de rodillos, guías y estaciones de conformado que doblan progresivamente la banda desde un perfil plano hasta convertirla en un tubo redondo en bruto. Durante todo este proceso, la tira debe mantenerse correctamente centrada, mientras se controla de forma continua la alineación de los bordes, la redondez y la estabilidad dimensional.
En la fabricación de tubos ERW, la calidad de la soldadura está estrechamente relacionada con la calidad del conformado. Incluso cuando los parámetros de soldadura están correctamente ajustados, un mal alineamiento de la banda o un conformado inestable puede provocar desajuste de bordes, geometría irregular del cordón de soldadura o propiedades mecánicas inconsistentes.

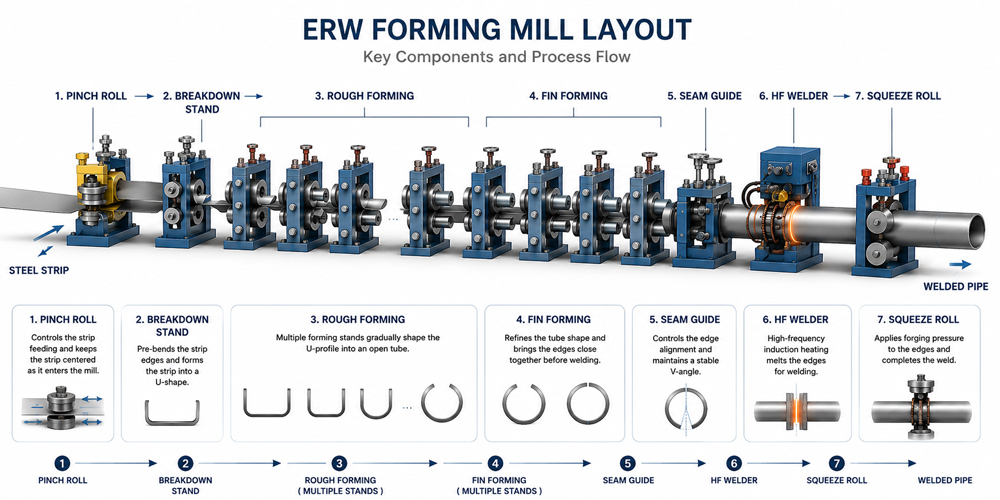

Aunque el diseño de los molinos varía entre fabricantes, la mayoría de los sistemas de conformado ERW siguen una disposición similar. Cada componente cumple una función específica durante la deformación de la banda y la preparación de los bordes antes de la soldadura.
El rodillo de arrastre se ubica en la sección de entrada del tren de conformado y controla el movimiento de la banda de acero a medida que ingresa a las estaciones de conformado.
Además de mantener una velocidad de alimentación estable, el rodillo de arrastre ayuda a mantener la banda centrada a lo largo de la línea del molino. Pequeñas desviaciones de guiado en la sección de entrada pueden volverse más evidentes a medida que la banda avanza a través de las estaciones de conformado sucesivas.
El dispositivo de preconformado inicia la deformación de la banda antes de que el material entre en las estaciones principales de conformado.
En lugar de aplicar grandes fuerzas de doblado en una sola etapa, la banda se curva suavemente para reducir la concentración de tensiones y mejorar la estabilidad del conformado. Un preconformado eficaz ayuda a distribuir la deformación de manera más uniforme a lo ancho de la banda y reduce la carga de conformado aplicada a los rodillos posteriores.
La sección de conformado en bruto realiza la mayor parte de la deformación de la banda.
Mediante múltiples pasadas de rodillos, la banda plana se transforma gradualmente en un perfil tubular abierto, manteniendo una geometría de borde controlada. La sección de conformado en bruto debe asegurar una posición simétrica de los bordes a medida que se desarrolla el perfil del tubo.
Para tubos de mayor diámetro o productos de mayor espesor de pared, pueden ser necesarias varias estaciones de conformado en bruto para lograr una deformación estable sin generar un esfuerzo excesivo en los bordes.
Los rodillos de curvado se utilizan para controlar la deformación de los bordes después del conformado en bruto. Un ajuste adecuado permite que ambos bordes de la banda se acerquen de forma uniforme a la línea central antes de entrar en la sección de pasadas de aletas (fin-pass). Un ajuste incorrecto puede provocar desalineación de bordes o perfiles de tubo con forma de “pera”.
Los rodillos exteriores se colocan en la superficie externa del tubo en formación y ayudan a cerrar progresivamente la sección abierta.
A medida que la banda se acerca a la etapa de soldadura, los rodillos exteriores contribuyen a establecer una geometría tubular más estable, manteniendo al mismo tiempo un flujo de material suave a través del molino.
Trabajando en conjunto con los rodillos exteriores, los rodillos interiores soportan la superficie interna del tubo en formación durante la deformación.
Su presencia ayuda a distribuir las fuerzas de conformado de manera más uniforme y mejora el control de la forma, especialmente en la producción de tubos de mayor diámetro o con espesores de pared más elevados.
La sección de conformado de precisión es responsable de la corrección final de la forma antes de la soldadura.
En esta etapa se refinan la redondez, la alineación de los bordes y la consistencia dimensional para asegurar que ambos bordes de la banda lleguen al punto de soldadura en condiciones controladas. Los ajustes del conformado de precisión influyen directamente en la presentación de los bordes en el punto de soldadura y en la geometría final del tubo.
La guía de costura controla la posición relativa de ambos bordes de la banda inmediatamente antes de la soldadura.
Una de sus funciones principales es mantener un ángulo en “V” estable, lo cual afecta directamente la concentración de corriente y la distribución del calor durante la soldadura por alta frecuencia. Una abertura de soldadura inestable puede dar lugar a condiciones de fusión inconsistentes y a una mayor variación en la calidad del cordón de soldadura.
Ubicados directamente después de la zona de calentamiento por inducción, los rodillos de compresión aplican presión de forjado sobre los bordes de la banda calentada y completan el proceso de formación de la soldadura.
El objetivo de la compresión no es simplemente unir los bordes. Una presión adecuada expulsa los óxidos fundidos y favorece la unión metalúrgica en la interfaz de la soldadura. Una presión insuficiente puede provocar falta de fusión, mientras que una presión excesiva puede afectar la geometría del cordón y la precisión dimensional.

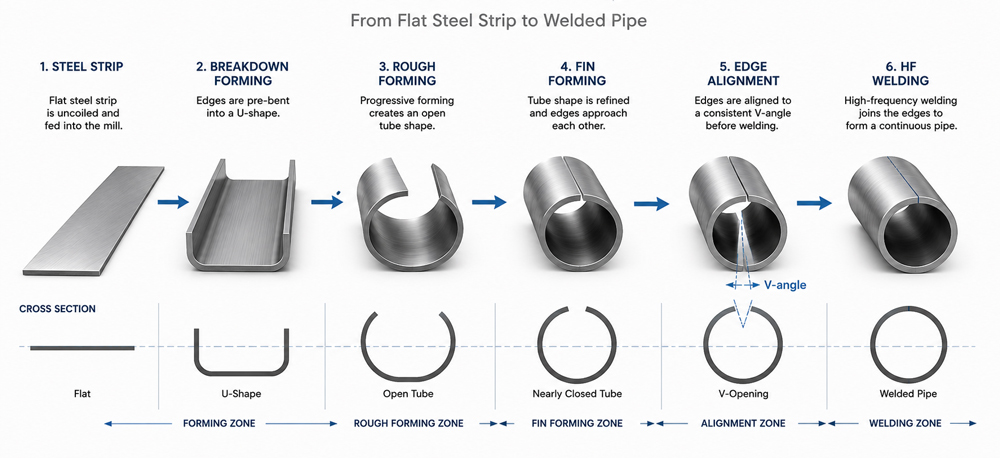

El conformado por rodillos es un proceso de deformación progresiva en el que una banda de acero plana pasa a través de múltiples estaciones de conformado y se transforma gradualmente en un tubo abierto listo para soldadura.
El proceso comienza con el curvado de bordes y el desarrollo del perfil. Durante las primeras pasadas de conformado, la banda pasa de una sección plana a una forma ligeramente curva. La deformación se distribuye entre varias estaciones de rodillos en lugar de concentrarse en una sola pasada.
En esta etapa, el centro de la banda permanece relativamente estable, mientras que los bordes se desplazan hacia arriba para formar el perfil tubular.
A medida que la banda avanza a través de la sección de conformado en bruto, la curvatura aumenta de forma continua hasta que se establece una forma tubular abierta.
El diámetro se define en gran medida durante esta etapa. El diseño de las pasadas de rodillos, el ancho de la banda y las propiedades del material influyen en cómo se desarrolla el tubo dentro del tren de conformado.
Una vez formada la geometría básica del tubo, la atención se centra en los bordes de la banda.
Ambos bordes deben llegar al punto de soldadura a la misma altura y con un ángulo de apertura constante. La posición de los bordes se ajusta mediante rodillos de conformado, sistemas de guía y dispositivos de control de costura ubicados antes de la sección de soldadura.
Las últimas pasadas de conformado preparan el tubo en bruto para la soldadura por alta frecuencia.
En este punto, la geometría general del tubo ya está definida. El ajuste restante se centra en la presentación de los bordes, el ángulo de soldadura y la estabilidad de la banda inmediatamente antes de los rodillos de compresión y el equipo de soldadura.
El diseño de los rodillos determina cómo se distribuye la deformación a lo largo del proceso de conformado.
Diferentes diámetros de tubo, espesores de pared y grados de acero requieren distintos diseños de pasadas. Si la secuencia de reducción no está correctamente ajustada a la especificación del producto, pueden producirse tensiones en los bordes, inestabilidad de la forma y un flujo de material irregular durante el conformado.
La alineación de los rodillos influye en cómo se desplaza la banda a través del molino.
Incluso pequeñas desviaciones entre los rodillos superiores e inferiores pueden afectar la presentación de los bordes y la geometría del tubo. En producción, la alineación de los rodillos suele verificarse cada vez que se instala un nuevo juego de rodillos o cuando comienzan a aparecer variaciones dimensionales.
El ancho de la banda influye directamente en el cierre de los bordes antes de la soldadura.
Una banda demasiado estrecha puede generar una abertura de soldadura excesiva, mientras que un ancho excesivo aumenta la carga de conformado en las últimas pasadas. Por este motivo, el ancho de la banda se determina normalmente en función del diámetro del tubo, el espesor de pared y el diseño del molino.
La velocidad de conformado afecta la estabilidad de la banda a lo largo del molino.
A medida que aumenta la velocidad de la línea, la vibración de la banda, la precisión de guiado y la carga sobre los rodillos se vuelven más difíciles de controlar. Por ello, los ajustes de velocidad suelen realizarse junto con la configuración de los rodillos y los parámetros de soldadura.
Las propiedades del material influyen en cómo la banda responde a la deformación.
Los aceros de mayor resistencia generalmente presentan un mayor “springback” (recuperación elástica) al salir de los rodillos, lo que requiere diferentes compensaciones de conformado en comparación con los grados de bajo carbono. La variación de espesor y las fluctuaciones del límite elástico también pueden afectar la consistencia dimensional.
Las ondulaciones en los bordes aparecen cuando los bordes de la banda experimentan una deformación mayor que la zona central durante el proceso de conformado.
Las causas más comunes incluyen un ajuste incorrecto de los rodillos, un curvado excesivo de los bordes o propiedades inconsistentes del material. En casos severos, las ondulaciones pueden afectar la presentación de los bordes antes de la soldadura y dificultar el mantenimiento de un ángulo en “V” estable.
El pandeo ocurre cuando las tensiones de compresión localizadas superan la capacidad de la banda para deformarse de manera uniforme.
Este defecto suele estar relacionado con un diseño inadecuado de las pasadas de rodillos o con un flujo de material inestable a través de las estaciones de conformado.
La falta de redondez se refiere a la desviación respecto a la forma circular ideal del tubo.
La desalineación de los rodillos, un número insuficiente de pasadas de conformado o perfiles de rodillos incorrectos pueden contribuir a la inestabilidad dimensional.
La desalineación ocurre cuando ambos bordes de la banda no llegan al punto de soldadura a la misma altura o posición.
Las posibles causas incluyen errores de ajuste en las guías, problemas de seguimiento de la banda o una carga desigual en los rodillos.
Q1: ¿Qué es el conformado por rodillos en la fabricación de tubos?
El conformado por rodillos es un proceso continuo de deformación del metal en el que una banda de acero plana pasa a través de múltiples estaciones de rodillos y se va transformando gradualmente en un perfil tubular abierto antes de la soldadura. Este proceso permite distribuir la deformación en varias pasadas de conformado, lo que ayuda a mantener la consistencia dimensional y la alineación de los bordes.
Q2: ¿Cuál es la diferencia entre el conformado y la soldadura en la producción de tubos ERW?
El conformado da forma a la banda de acero plana hasta convertirla en un tubo abierto, mientras que la soldadura une los bordes de la banda para formar un tubo continuo. El conformado se realiza antes de la soldadura y desempeña un papel clave para garantizar una correcta presentación de los bordes y la estabilidad del proceso de soldadura.
Q3: ¿El conformado por rodillos afecta la calidad de la soldadura?
Sí. El conformado por rodillos tiene un impacto directo en la calidad de la soldadura, ya que determina cómo se encuentran los bordes de la banda antes de soldar. Un conformado adecuado ayuda a mantener una alineación constante de los bordes y una abertura de soldadura estable.
Q4: ¿Cuántas estaciones de conformado se utilizan en un molino ERW?
El número de estaciones de conformado depende del diámetro del tubo, el espesor de pared, la velocidad de producción y el diseño del molino. Los molinos ERW más pequeños pueden utilizar menos pasadas de conformado, mientras que los molinos más grandes que producen tubos de pared gruesa suelen requerir más estaciones para lograr una deformación estable.
Q5: ¿Puede un solo molino de conformado ERW producir diferentes tamaños de tubo?
Sí. La mayoría de los molinos de conformado ERW están diseñados para fabricar una gama de tamaños de tubo. La producción de diferentes diámetros generalmente requiere cambios de rodillos, ajustes o modificaciones de configuración, dependiendo del diseño del molino y de las especificaciones del producto.
