La soldadura de alta frecuencia es una de las etapas clave dentro del proceso general de producción de tuberías ERW.
Durante la fabricación, una banda de acero se conforma primero en una forma tubular abierta. Luego, los bordes de la tira se calientan mediante corriente eléctrica de alta frecuencia y se unen bajo presión para formar una soldadura longitudinal continua.
La soldadura ERW no utiliza metal de aporte, alambre de soldadura ni fundente. El calor necesario para la soldadura se genera directamente dentro del propio acero mediante resistencia eléctrica. Como la unión se forma a partir del material base y no de un material de aporte adicional, el proceso puede alcanzar altas velocidades de producción manteniendo una geometría de soldadura consistente.
El término “ERW” proviene de este principio de soldadura. A medida que la corriente eléctrica fluye a través de los bordes de la tira que se aproximan, el calentamiento por resistencia eleva rápidamente la temperatura hasta el rango de soldadura. Posteriormente, los rodillos de compresión aplican presión, forzando las superficies metálicas calentadas a unirse y formando una soldadura por forjado en estado sólido.
En la actualidad, la soldadura de alta frecuencia se utiliza ampliamente en la fabricación de tuberías para conducción de líneas, tubos estructurales, tubos mecánicos, tuberías de agua y muchos otros productos de acero soldados.
La formación de una soldadura ERW ocurre en una sección muy corta de la línea de producción, pero antes de obtener una unión sólida se producen simultáneamente varios fenómenos físicos.

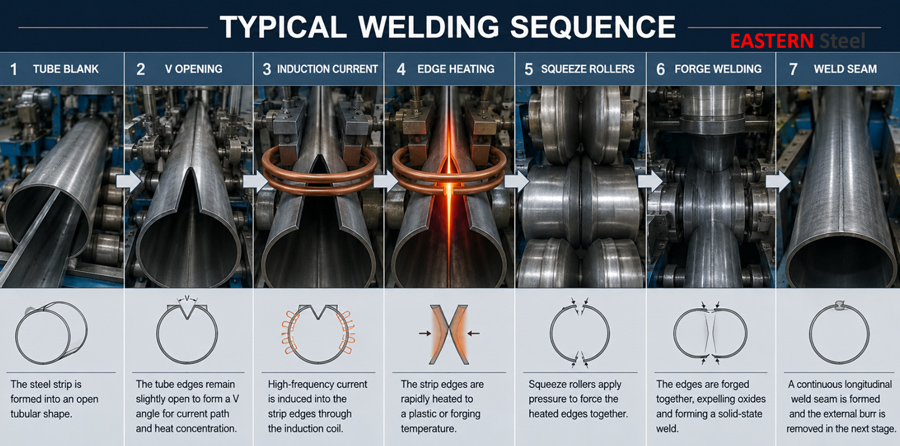

Secuencia típica de soldadura:
Tubo en formación ⮕ Apertura en V ⮕ Corriente de inducción ⮕ Calentamiento de bordes ⮕ Rodillos de compresión ⮕ Soldadura por forja ⮕ Cordón de soldadura
Antes de entrar en la estación de soldadura, el tubo formado permanece ligeramente abierto en la parte superior.
Esta apertura, conocida como ángulo en V, crea un camino controlado para la corriente de soldadura. La geometría de esta sección en V influye en la concentración de la corriente, la eficiencia del calentamiento y la estabilidad de la soldadura. Si la apertura es demasiado amplia, aumenta el consumo de energía. Si es demasiado estrecha, puede dificultar el mantenimiento de un calentamiento estable.
La corriente de alta frecuencia no fluye de manera uniforme a través de todo el tubo.
Debido al efecto pelicular (skin effect), la corriente se concentra naturalmente cerca de la superficie del acero. Al mismo tiempo, el efecto de proximidad hace que la corriente fluya preferentemente a lo largo de los bordes de la tira que se aproximan.
A medida que ambos bordes se acercan, la energía eléctrica se concentra en una zona estrecha inmediatamente antes de los rodillos de compresión. Esta concentración permite que la temperatura de los bordes aumente rápidamente mientras el resto del material permanece relativamente más frío.
El objetivo del sistema de soldadura no es fundir todo el borde del tubo.
Solo una fina capa de metal a lo largo de ambos bordes se calienta hasta un estado plástico o cercano a la temperatura de forja. La zona de calentamiento suele estar confinada en un área muy reducida justo delante del punto de soldadura.
La estabilidad del calentamiento depende de mantener constantes la velocidad de soldadura, la potencia aplicada, la geometría de los bordes y la configuración del ángulo en V durante toda la producción.
Inmediatamente después del calentamiento, los rodillos de compresión fuerzan la unión de los bordes de la tira.
En esta etapa, el metal caliente es desplazado hacia el exterior, arrastrando óxidos e impurezas fuera de la interfaz de soldadura. Las superficies metálicas limpias restantes se unen bajo presión, formando el cordón de soldadura longitudinal.
Por esta razón, la soldadura ERW se describe a menudo como un proceso de soldadura por forja asistido por calentamiento de alta frecuencia. La rebaba externa visible después de la soldadura se forma a partir del metal expulsado durante esta acción de forjado y normalmente se elimina en la siguiente etapa del proceso de producción.
La calidad de una soldadura ERW está determinada por la eficiencia con la que se genera el calor en los bordes de la tira y por la efectividad con la que el metal calentado se forja durante la unión.
En producción, los defectos de soldadura rara vez se deben a un solo factor. La mayoría de los problemas de calidad provienen de cambios en el ángulo en V, la potencia de soldadura, la velocidad de línea, la presión de compresión o el estado de los bordes. Mantener una relación estable entre estos parámetros es uno de los principales objetivos del control del proceso ERW.
Una apertura en V estable es una de las condiciones básicas para una soldadura consistente.
Durante la producción, los operadores suelen detectar cambios en el ángulo en V antes de que los problemas de calidad aparezcan en los resultados de ensayos. Cuando la apertura se ensancha gradualmente, la forma de la rebaba suele ser el primer indicio. Cuando la apertura se vuelve inestable de lado a lado, la apariencia del cordón de soldadura también tiende a ser inconsistente.
En la mayoría de las plantas, mantener una geometría en V estable es generalmente más importante que perseguir un valor teórico específico del ángulo.
Una línea de producción que opera a 30 m/min y otra a 90 m/min pueden producir una calidad de soldadura comparable, siempre que se genere suficiente calor antes de que la tira llegue al punto de compresión. Los problemas suelen aparecer cuando la velocidad de producción cambia pero los parámetros de soldadura permanecen sin ajuste.
Entre todos los parámetros de soldadura, la potencia suele ser el más fácil de sobreajustar.
Cuando la calidad del cordón comienza a fluctuar, los operadores tienden naturalmente a aumentar la potencia de salida. A veces el defecto desaparece, pero otras veces empeora.
La razón es simple: no todos los problemas de soldadura se deben a una falta de calor. La condición de los bordes, la estabilidad del ángulo en V, la presión de compresión y el estado del impedidor pueden producir síntomas similares.
Por esta razón, las plantas con mayor experiencia rara vez consideran el ajuste de potencia como la primera solución ante cualquier problema de soldadura.
El impedidor se encuentra dentro del tubo, justo antes del punto de soldadura.
Como no puede observarse directamente durante la producción normal, los problemas relacionados con el impedidor suelen pasarse por alto. Un impedidor dañado, un sistema de enfriamiento deficiente o una distancia excesiva respecto al punto de soldadura pueden reducir la eficiencia de la concentración de corriente.
Cuando el rendimiento de la soldadura cambia sin ajustes evidentes en otros parámetros, el impedidor suele ser uno de los primeros elementos que conviene revisar.
El calentamiento prepara el metal.
La presión de compresión crea la soldadura.
Sin una presión suficiente, los óxidos e impurezas quedan atrapados entre los bordes de la tira. Una presión excesiva genera formación de rebaba pesada y desplazamiento innecesario de material.
Muchas plantas utilizan la apariencia de la rebaba como referencia rápida para ajustar los rodillos de compresión, especialmente durante el arranque y los cambios de especificación.
Un sistema de soldadura perfectamente ajustado no puede compensar bordes de tira deficientes.
Bordes dañados, incrustaciones pesadas, ondulación del borde o un recorte inconsistente pueden afectar la distribución de la corriente antes de que comience la soldadura.
En grados de alta resistencia y productos de mayor espesor, la preparación del borde suele ser más crítica que pequeños ajustes en la potencia de soldadura.
La falta de fusión ocurre cuando los bordes de la tira no se unen completamente durante la soldadura. Las causas comunes incluyen un aporte de calor insuficiente, una velocidad de soldadura excesiva o una presentación inestable de los bordes.
Una soldadura fría se forma cuando los bordes de la tira alcanzan los rodillos de compresión sin haber llegado a una temperatura adecuada de soldadura. El cordón puede parecer aceptable tras el desbarbado, pero puede fallar durante ensayos mecánicos o en condiciones de servicio. La baja potencia de entrada y las condiciones inestables de calentamiento suelen ser factores contribuyentes.
Las grietas tipo hook son defectos internos del cordón de soldadura que se forman cuando las inclusiones quedan atrapadas y se alargan durante el proceso de forjado. Generalmente se detectan mediante inspección ultrasónica en lugar de examen visual.
Los defectos penetradores suelen estar asociados con un aporte excesivo de calor y un flujo anormal del metal de soldadura durante el forjado. Este defecto normalmente aparece cerca de la zona interna del cordón y puede afectar la integridad local de la soldadura si no se corrigen las condiciones del proceso.
La desalineación ocurre cuando los dos bordes de la tira no coinciden a la misma altura antes de la soldadura. El cordón resultante puede presentar un espesor de pared irregular y una menor consistencia dimensional. El control deficiente de los bordes, el desgaste de los rodillos o un guiado inestable de la tira son causas comunes.
La formación de rebaba externa es un resultado normal de la soldadura por forja de alta frecuencia. Sin embargo, una rebaba excesiva o inconsistente suele indicar una potencia de soldadura inadecuada, un calentamiento inestable de los bordes o una presión de compresión incorrecta. Los cambios en la forma de la rebaba se utilizan con frecuencia como una indicación temprana de inestabilidad en el proceso de soldadura.
| Quality Control Method | Primary Objective |
|---|---|
| Edge Preparation Inspection | Verify edge condition before welding |
| Welding Temperature Monitoring | Maintain stable and consistent heat input during welding |
| Weld Seam Observation | Identify abnormal welding conditions in real time |
| Flattening Test | Evaluate weld seam integrity and structural soundness |
| Flaring Test | Assess ductility and deformation resistance of the weld zone |
| In-line Ultrasonic Testing (UT) | Detect internal weld discontinuities and hidden defects |
Dado que el cordón de soldadura es la única unión longitudinal en una tubería ERW, las condiciones de soldadura se monitorean continuamente durante la producción. Sin embargo, la inspección de soldadura representa solo una parte del control de calidad general de las tuberías ERW, que también incluye verificación dimensional, pruebas de presión e inspección final.
Q1: ¿Qué es la soldadura de alta frecuencia en la fabricación de tuberías ERW?
La soldadura de alta frecuencia es un proceso de soldadura en estado sólido que une los bordes de una banda de acero conformada mediante calor generado por resistencia eléctrica y presión de compresión. No se utiliza material de aporte durante la soldadura.
Q2: ¿Por qué la soldadura ERW no requiere alambre de aporte?
Los bordes de la tira se calientan mediante corriente de alta frecuencia y luego se forjan bajo presión de compresión. La unión se forma a partir del propio metal base, eliminando la necesidad de material de aporte.
Q3: ¿Qué factores afectan la calidad de la soldadura ERW?
Los factores clave incluyen el ángulo en V, la velocidad de soldadura, la potencia de soldadura, la posición del impedidor, la presión de compresión y el estado de los bordes de la tira. Las variaciones en cualquiera de estos parámetros pueden afectar la consistencia y el rendimiento mecánico de la soldadura.
Q4: ¿Cómo se inspecciona la calidad de la soldadura ERW?
La calidad de la soldadura se verifica comúnmente mediante observación visual, ensayos de aplastamiento, ensayos de abocardado, pruebas hidrostáticas e inspección no destructiva en línea, como el ensayo ultrasónico.
