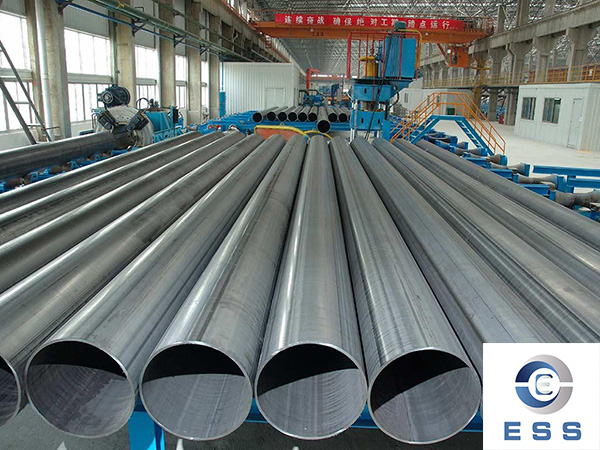

Una línea de producción de tubos ERW es un sistema de fabricación continuo utilizado para producir tubos de acero soldados por resistencia eléctrica (Electric Resistance Welded, ERW) a partir de bobinas de fleje de acero laminado en caliente o en frío.
El proceso de producción incluye la preparación del fleje, el conformado mediante rodillos, la soldadura por alta frecuencia, el dimensionado, el corte y la inspección. La producción ERW ofrece alta productividad, un control dimensional preciso y un menor costo de fabricación para muchas aplicaciones estructurales y de transporte de fluidos.
Las líneas modernas de producción ERW pueden fabricar tubos redondos, cuadrados, rectangulares y perfiles especiales en una amplia gama de dimensiones. Estos productos se utilizan ampliamente en sistemas de tuberías, proyectos de construcción, equipos mecánicos, componentes automotrices e infraestructuras.
Una línea de producción típica incluye equipos de preparación del fleje, trenes de conformado y dimensionado, una unidad de soldadura por alta frecuencia, equipos de corte y sistemas de inspección. Cada etapa está diseñada para garantizar la integridad de la soldadura, la precisión dimensional final y una producción estable y eficiente.
Una producción estable requiere una calidad constante del fleje, un diseño adecuado de los rodillos, parámetros de soldadura controlados y un sistema de inspección de calidad eficaz durante todo el proceso.
La fabricación de tubos de acero ERW sigue un proceso de producción continuo en el que la banda de acero se va formando progresivamente hasta adoptar una forma tubular y se suelda a lo largo de la costura longitudinal mediante soldadura por resistencia eléctrica de alta frecuencia.
Aunque la configuración de las líneas de producción puede variar según el tamaño del tubo y las especificaciones del producto, la mayoría de los trenes de laminación ERW siguen la misma secuencia básica de fabricación que se muestra a continuación.

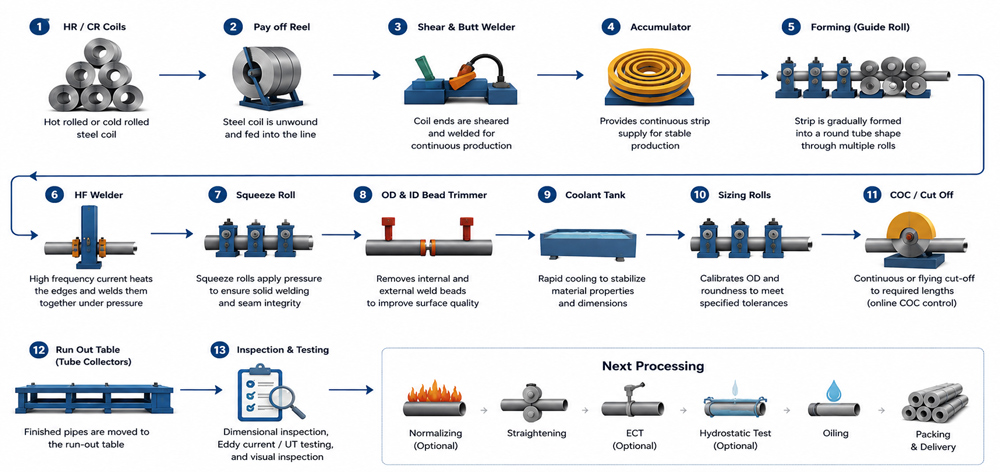

Bobina de acero → Desbobinado → Corte y soldadura de extremos → Acumulador → Conformado por rodillos → Soldadura de alta frecuencia → Eliminación de rebaba externa → Dimensionado y enderezado → Corte con sierra volante → Ensayo hidrostático → Inspección no destructiva → Embalaje y entrega
Etapa del proceso Función / Propósito
| Etapa del proceso | Función / Propósito |
|---|---|
| Desbobinado | Alimentar la banda de acero en la línea de producción |
| Corte y soldadura de extremos | Unir los extremos de las bobinas para garantizar una producción continua |
| Acumulador | Mantener un flujo continuo de la banda y amortiguar la alimentación de material |
| Conformado por rodillos | Dar forma progresiva a la banda de acero hasta convertirla en un tubo |
| Soldadura HF | Soldadura de alta frecuencia de la costura longitudinal |
| Eliminación de rebaba | Retirar el cordón de soldadura externo y el exceso de material |
| Dimensionado | Ajustar el tubo al diámetro final y a la precisión dimensional |
| Corte | Cortar los tubos en longitudes fijas requeridas |
| Ensayo hidrostático | Verificar la resistencia a la presión y la integridad estructural |
| Ensayos no destructivos (END/NDT) | Detección de defectos en la soldadura y el material sin dañarlo |
| Embalaje | Agrupar y preparar los tubos terminados para el envío |
Muchas líneas modernas de fabricación de tubos ERW integran control automatizado del proceso, monitoreo dimensional en línea, inspección por ultrasonido y sistemas de ensayo hidrostático para mejorar la eficiencia de producción y garantizar el cumplimiento de normas como ASTM A53, ASTM A500, API 5L y las especificaciones EN.
La combinación de alta velocidad de producción y una calidad de soldadura fiable ha convertido al tubo ERW en uno de los productos de acero más utilizados en aplicaciones industriales y estructurales en todo el mundo.
Una línea de producción de tubos ERW está compuesta por múltiples máquinas que trabajan conjuntamente para transformar la banda de acero en tubos soldados terminados. Las líneas modernas de fabricación de tubos ERW pueden producir tanto tubos de acero como productos de tubería estructural.
Cada equipo cumple una función específica, desde la alimentación y conformado del material hasta la soldadura, el dimensionado, el corte y la inspección final. La configuración exacta puede variar según el diámetro del tubo, el espesor de pared, la velocidad de producción y los requisitos del producto.
| Equipo | Función |
|---|---|
| Desbobinador | Desenrollar la bobina de acero |
| Enderezadora | Aplanar la banda de acero antes del proceso de conformado |
| Acumulador | Mantener una producción continua |
| Tren de conformado | Dar forma a la banda hasta convertirla en un tubo abierto |
| Soldador HF | Realizar la soldadura de alta frecuencia en la costura del tubo |
| Tren de dimensionado | Controlar las dimensiones finales del tubo |
| Sierra volante | Cortar los tubos a longitudes requeridas durante la operación de la línea |
| Ensayador hidrostático | Realizar pruebas de presión |
| Equipo de inspección UT (ultrasonido) | Inspección de la soldadura |
Las líneas de producción de tubos ERW se disponen normalmente en un diseño de fabricación continuo para mantener operaciones estables de conformado, soldadura, dimensionado y corte.
La configuración del layout depende del rango de diámetro del tubo, el espesor de pared, la velocidad de producción y la aplicación del producto.
| Factor de producción | Requisito de disposición |
|---|---|
| Rango de diámetro del tubo | Tamaño del tren de conformado y configuración de rodillos |
| Espesor de pared | Potencia de soldadura y capacidad de conformado |
| Velocidad de producción | Influye en la capacidad del acumulador y el nivel de automatización |
| Tipo de producto | Tubos redondos, cuadrados, rectangulares o API |
| Requisitos de calidad | Sistemas de inspección y pruebas en línea |
Las líneas modernas de fabricación de tubos ERW suelen integrar:
- Sistemas de control PLC
- Carga automática de bobinas
- Monitoreo en línea de la costura de soldadura
- Sistemas de sierra volante servoaccionada
- Medición dimensional en línea
- Equipos de inspección automatizados
Las secciones de conformado, la unidad de soldadura de alta frecuencia y el tren de dimensionado son las partes principales de la línea de producción, ya que influyen directamente en la calidad de la soldadura, la consistencia dimensional y la estabilidad del proceso.
Una correcta alineación del tren, el diseño adecuado de los rodillos y el control preciso de los parámetros de soldadura son esenciales para una producción continua y estable.
La capacidad de producción puede variar según la configuración del tren, el rango de tamaños de tubo, el grado del acero y los requisitos de fabricación.
| Elemento | Rango típico |
|---|---|
| Diámetro del tubo | 20 – 219 mm |
| Espesor de pared | 0,8 – 8,0 mm |
| Velocidad de producción | 20 – 120 m/min |
| Longitud de corte | 6 – 12 m |
| Formas de producto | Redondo / Cuadrado / Rectangular |
| Método de soldadura | Soldadura por resistencia de alta frecuencia |
| Modo de operación | Producción continua automática |
Materiales aplicables: Adecuado para acero al carbono, acero de baja aleación y grados de acero estructural (como Q195, Q235, Q355, etc.).
Configuraciones flexibles: Diferentes líneas de producción ERW pueden personalizarse para tubos estructurales, tuberías para agua o fluidos, tubería de revestimiento API o tubos mecánicos de alta precisión.
El control de calidad en la fabricación de tubos ERW se centra en la integridad de la soldadura, la precisión dimensional y la consistencia del proceso.
Los procedimientos de inspección generalmente se dividen en tres etapas:
① Inspección de materia prima
② Monitoreo del proceso en línea
③ Inspección del tubo terminado
Antes de la producción, las bobinas de fleje de acero se verifican en cuanto a:
① Tolerancia de espesor
② Precisión del ancho
③ Condición superficial
④ Cumplimiento del grado de acero
Durante la fabricación, los principales puntos de control incluyen:
① Alineación del conformado
② Temperatura de soldadura HF
③ Presión de soldadura
④ Condición del cordón de soldadura
⑤ Control del diámetro exterior (OD) y del espesor de pared (WT)
⑥ Precisión de corte
Los tubos terminados pueden someterse a las siguientes inspecciones, dependiendo de las normas del producto y los requisitos de aplicación:
| Método de inspección | Propósito |
|---|---|
| Inspección visual | Control de calidad superficial |
| Ensayo por ultrasonidos (UT) | Detección de defectos en la soldadura |
| Ensayo por corrientes de Foucault | Detección de discontinuidades superficiales |
| Ensayo hidrostático | Verificación de la resistencia a la presión |
| Inspección dimensional | Medición de OD, espesor de pared y longitud |
| Inspección de rectitud | Control de alineación del tubo |
| Ensayos mecánicos | Verificación de resistencia y ductilidad |
Para aplicaciones en tuberías de transporte (pipeline) y estructurales, pueden incluirse pruebas adicionales como ensayos de aplanamiento, ensayos de abocardado, ensayos de impacto e inspección del cordón de soldadura.
Las líneas modernas de producción ERW suelen integrar sistemas de UT en línea, equipos de prueba hidrostática y sistemas automatizados de trazabilidad de datos para mejorar la eficiencia de inspección y la trazabilidad de la producción.
Q1. ¿Puede una línea de producción ERW fabricar diferentes tamaños de tubo?
Sí. La mayoría de las líneas de tren de tubos ERW están diseñadas para producir múltiples tamaños dentro de un rango determinado de diámetro y espesor de pared. Los cambios de tamaño normalmente se realizan reemplazando los juegos de rodillos y ajustando las secciones de conformado y dimensionado.
Q2. ¿Las líneas ERW pueden producir tubos cuadrados y rectangulares?
Sí. Muchas líneas de producción ERW pueden fabricar tubos redondos, cuadrados y rectangulares en la misma línea.
Los tubos cuadrados y rectangulares generalmente se producen mediante un proceso de conformado de redondo a cuadrado después de la soldadura.
Q3. ¿Qué sistemas de inspección se utilizan comúnmente en líneas ERW?
Las líneas modernas de fabricación ERW suelen integrar:
- Ensayo por ultrasonidos (UT)
- Ensayo por corrientes de Foucault
- Ensayo hidrostático
- Inspección dimensional en línea
La configuración de inspección depende de las normas del producto y los requisitos de aplicación.
Q4. ¿Qué afecta la calidad de la soldadura en la fabricación de tubos ERW?
La calidad de la soldadura depende principalmente de la condición del borde del fleje, la precisión del conformado, los parámetros de soldadura de alta frecuencia y el control de la presión de compresión.
La alineación estable del tren y la calidad constante del material también son factores importantes para mantener un rendimiento de soldadura fiable.
Q5. ¿Por qué se utiliza un acumulador en una línea de tubos ERW?
El acumulador almacena temporalmente la banda de acero durante el cambio de bobina y la soldadura de los extremos del fleje.
Esto permite que las secciones de conformado y soldadura continúen operando sin detener toda la línea de producción.
Q6. ¿Las líneas de producción ERW pueden fabricar tubos API?
Sí. Los trenes ERW pueden configurarse para la producción de tubos API cuando están equipados con sistemas adecuados de conformado, soldadura, dimensionado e inspección.
Pueden requerirse pruebas adicionales y un mayor control del proceso según el grado API y las especificaciones aplicables.
