Tubo de acero dulce Sch40

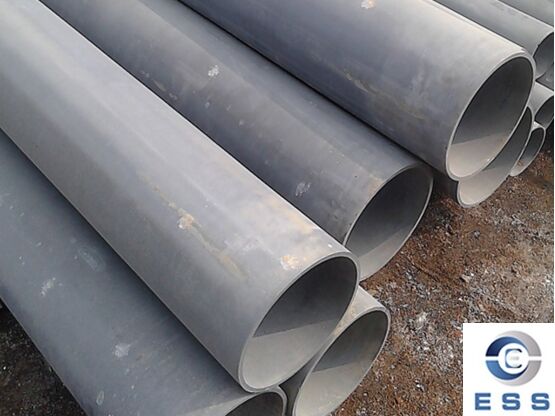

La tubería de acero dulce Sch40 es un tipo de tubería de acero ampliamente utilizado que combina las características de un espesor de pared estándar (Schedule 40) con materiales de acero de bajo carbono, ideal para diversos entornos industriales.

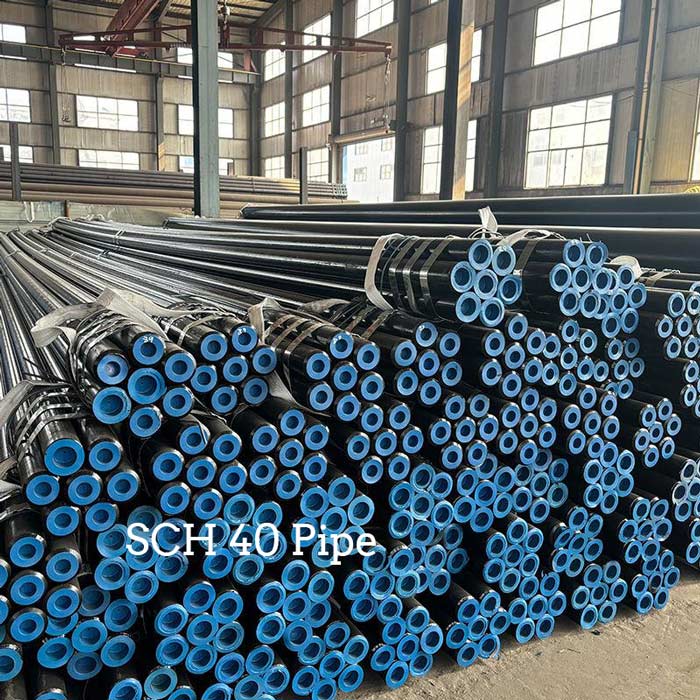

¿Qué es la tubería de acero dulce Sch40
La tubería de acero dulce Sch40 es el resultado de la combinación de un espesor de pared estándar (Schedule 40) con materiales de acero de bajo carbono.

1. Schedule 40
El espesor de pared definido por la norma estadounidense ASME representa el espesor de pared estándar para un diámetro de tubería específico. Cuanto mayor sea el valor Sch, mayor será el espesor de pared y mayor será la capacidad de soportar presión. Sch 40 pertenece al espesor de pared medio y es el más utilizado. El espesor de pared de Sch40 aumenta con el aumento del diámetro nominal de la tubería (NPS), pero la relación entre el espesor de pared y el diámetro de la tubería disminuye gradualmente. Su característica principal es el ajuste dinámico del espesor de pared según el diámetro de la tubería. Por ejemplo:
Tubo de 1 pulgada (DN25): diámetro exterior de 33,4 mm, espesor de pared de 3,38 mm; Tubería de 6 pulgadas (DN150), diámetro exterior de 168,3 mm y espesor de pared de 7,11 mm.
Este diseño no solo garantiza la resistencia a la presión, sino que también evita el desperdicio de material.

2. Tubería de acero dulce
La tubería de acero dulce es una tubería de acero al carbono fabricada con acero bajo en carbono (contenido de carbono ≤0,25 %), que ofrece soldabilidad y procesabilidad. Materiales típicos como ASTM A53 Gr.B tienen una resistencia a la tracción ≥415 MPa y un límite elástico ≥240 MPa, suficientes para soportar cargas industriales convencionales.

Especificaciones de la tubería de acero dulce Sch.40

Dimensiones y pesos estándar de la tubería Sch.40 (por metro)
Diámetro exterior (pulgadas)	Diámetro exterior (mm)	Espesor de pared (mm)	Peso de la tubería (kg/m)	Diámetro interior (mm)	Peso del agua (kg/m)	Peso total (kg/m)
3-1/2	101.6	5.7	13.5	90.9	6.5	20.0
4	114.3	6.0	16.0	102.3	8.2	24.2
5	141.3	6.6	21.9	128.1	12.9	34.8
6	168.3	7.1	28.2	154.1	18.6	46.8
8	219.1	8.2	42.6	202.7	32.3	74.9
10	273.1	9.3	60.5	254.5	50.8	111.3
12	323.8	10.3	79.7	303.2	72.1	151.8
14	355.6	11.1	94.3	333.4	87.3	181.6
16	406.4	12.7	123.0	381.0	114.0	237.0
18	457.2	14.3	156.0	428.6	144.2	300.2
20	508.0	15.1	183.0	477.8	179.2	362.2

Materiales típicos
1. ASTM A53 Gr.B: Tubería sin costura/tubería soldada, comúnmente utilizada para el transporte de fluidos a baja presión.

2. ASTM A106 Gr.B: Tubería sin costura, resistente a altas temperaturas (≤450 °C), apta para sistemas de vapor.

3. API 5L Gr.B: Acero para oleoductos y gasoductos.

Parámetros de rendimiento
1. Propiedades mecánicas (tomando como ejemplo la norma ASTM A53 Gr.B)
Resistencia a la tracción ≥415 MPa
Límite elástico ≥240 MPa
Elongación ≥23 % (longitud calibrada 50 mm)

2. Resistencia a la presión
Fórmula de presión de prueba hidráulica: P = 2St/DP = 2St/D
(S = tensión admisible, t = espesor de pared, D = diámetro exterior)
Ejemplo: La presión máxima de trabajo de una tubería NPS de 2" Sch40 a 20 °C es de aproximadamente 150 psi (1,03 MPa).

3. Límite de temperatura
La norma ASTM A106 Gr.B recomienda una temperatura de -29 °C a 450 °C.

Proceso de fabricación
La diferencia de rendimiento de la tubería de acero dulce Sch40 se debe principalmente al proceso de fabricación.

1. Tubería de acero sin costura
Proceso: Conformado por Laminado en caliente o estirado en frío, sin defectos de soldadura.
Ventajas: Alta capacidad de carga, apto para vapor, gas a alta presión y otros usos.
Material típico: ASTM A106 Gr.B (resistencia a temperaturas de hasta 450 °C).

2. Tubería de acero soldada
Proceso: Se utiliza tecnología ERW (soldadura por resistencia) o SAW (soldadura por arco sumergido).
Ventajas: Reducción de costos del 30 % al 50 %, apto para el transporte de agua y gas a baja presión.
Debilidades: La soldadura es propensa a la corrosión inicial y requiere galvanizado o recubrimiento.

Escenarios de aplicación
La tubería de acero dulce Sch40 se utiliza en múltiples campos:

1. Sistema de transporte de fluidos
Abastecimiento de agua municipal: Las tuberías galvanizadas son resistentes a la corrosión y tienen una vida útil de más de 20 años.
Vapor de baja presión: Las tuberías sin costura ASTM A106 pueden soportar presiones de vapor de ≤2 MPa.
Transporte de gas natural: Las tuberías API 5L Gr.B satisfacen las necesidades de tuberías de media y baja presión.

2. Ingeniería estructural
Andamiaje de edificios: La relación resistencia-peso de las tuberías Sch40 es mejor que la del acero estructural convencional.
Marco de maquinaria: Las estructuras modulares se pueden construir rápidamente mediante pernos o soldadura.

3. Campos especiales
Sistema de protección contra incendios: De conformidad con las normas NFPA, debe superar una prueba de presión de trabajo de 1,5 veces.
Tubería química: El revestimiento superficial de resina epoxi puede soportar medios ácidos y alcalinos débiles.

Resumen
Las tuberías de acero dulce Sch40 ocupan un lugar destacado en el transporte de fluidos a baja presión y en la construcción general, gracias a su resistencia, economía y facilidad de procesamiento. Al seleccionarlas, es necesario considerar exhaustivamente la presión, el fluido, la temperatura y las condiciones de corrosión, y optar por Sch80 o una aleación de acero si es necesario. Se debe prestar especial atención a la calidad de la soldadura y a las medidas anticorrosivas durante la instalación y el mantenimiento para prolongar la vida útil.
