Tubería de acero sin costura cédula 40

SCH 40 (Cédula 40) es un grado de espesor de pared para tubos de acero, definido según la norma ASME B36.10M, perteneciente al espesor de pared estándar (STD). No representa una cantidad específica de milímetros; el espesor real de pared varía con el diámetro nominal de la tubería (NPS). Los tubos de acero sin costura SCH 40 se utilizan ampliamente en sistemas de tuberías industriales debido a su excelente equilibrio entre resistencia, resistencia a la presión y coste.

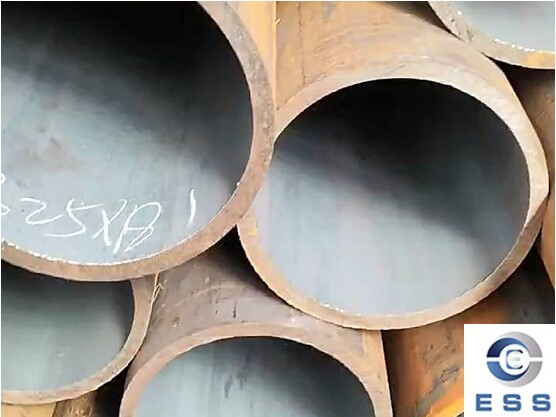

¿Qué es un tubo de acero sin costura?

Un tubo de acero sin costura es un tipo de tubo de acero fabricado mediante procesos como el calentamiento, la perforación, el laminado y el enfriamiento de una palanquilla. En comparación con los tubos de acero soldados, los tubos de acero sin costura ofrecen ventajas significativas en cuanto a apariencia y rendimiento.

En primer lugar, su superficie es lisa, sin juntas soldadas, lo que resulta en una mejor estética. En segundo lugar, los tubos de acero sin costura presentan una resistencia y resistencia a la presión superiores, capaces de soportar presiones y temperaturas más altas. Esto los hace ampliamente utilizados en industrias especializadas como la petrolera, la química y la del gas natural.

¿Qué es la Cédula 40?

SCH40 se refiere a una designación de especificación para tubos de acero sin costura, que representa el espesor de pared. Específicamente, Sch40 indica un tubo de acero sin costura con un espesor de pared de 40S, donde "S" representa la serie de espesor de pared estándar.

Normas para tubos de acero Cédula 40:
ASME B36.10M: Tubos de acero sin costura y soldados de acero al carbono y aleado
ASME B36.19M: Tubos de acero inoxidable (correspondientes a 40S)

Los tubos Cédula 40 tienen paredes relativamente gruesas y se utilizan típicamente en aplicaciones que requieren alta presión y temperatura. Esta especificación de tubos de acero sin costura se utiliza ampliamente en las industrias petrolera, química, naval y de calefacción.

Características de los tubos de acero sin costura SCH40

1. Alta resistencia

Los tubos de acero Cédula 40 tienen paredes relativamente gruesas, lo que les permite soportar alta presión y cargas mecánicas.

2. Fuerte resistencia a la corrosión

Las tuberías de acero sin costura suelen estar fabricadas con acero de alta calidad y pueden funcionar de forma estable durante largos periodos en entornos hostiles.

3. Alta precisión dimensional

El proceso de fabricación de las tuberías de acero sin costura SCH40 es altamente preciso, lo que se traduce en una alta precisión dimensional, lo que las hace adecuadas para aplicaciones con requisitos dimensionales estrictos.

4. Amplias aplicaciones

Las tuberías de acero sin costura SCH40 se utilizan ampliamente en las industrias petrolera, química, de calefacción y de construcción naval para el transporte de diversos medios, incluyendo líquidos, gases y sólidos. Los materiales más comunes incluyen: ASTM A106 Gr.B, ASTM A53 Gr.B, API 5L Gr.B / X42 / X52, ASTM A333 Gr.6 (baja temperatura).

Dimensiones de las tuberías SCH40

La tabla de tuberías SCH40 muestra las dimensiones de las tuberías de acero cédula 40. La tabla incluye tamaños en pulgadas y milímetros.

Tamaño nominal [pulgadas]	Diámetro exterior [pulgadas]	Diámetro exterior [mm]	Espesor de la pared [pulgadas]	Espesor de la pared [mm]	Peso [lb/ft]	Peso [kg/m]
44204	0,405	10,3	0,068	1,73	0,24	0,37
44200	0,540	13,7	0,088	2,24	0,42	0,84
44198	0,840	21,3	0,109	2,77	0,85	1,27
44259	1050	26,7	0,113	2,87	1,13	1,69
1	1315	33,4	0,133	3,38	1,68	2,50
1.25	1660	42,2	0,140	3,56	2,27	3,39
1.5	1900	48,3	0,145	3,68	2,72	4,05
2	2375	60,3	0,154	3,91	3,65	5,44
2.5	2875	73,0	0,203	5,16	5,79	8,63
3	3500	88,9	0,216	5,49	7,58	11,29
3.5	4000	101,6	0,226	5,74	9,11	13,57
4	4500	114,3	0,237	6,02	10,79	16,07
5	5563	141,3	0,258	6,55	14,62	21,77
6	6625	168,3	0,280	7,11	18,97	28,26
8	8625	219,1	0,322	8,18	28,55	42,55
10	10750	273,0	0,365	9,27	40,48	60,31
12	12750	323,8	0,406	10,31	53,52	79,73
14	14	355,6	0,375	11,13	54,57	94,55
16	16	406,4	0,500	12,70	82,77	123,30
18	18	457,0	0,562	14,27	104,67	155,80
20	20	508,0	0,594	15,09	123,11	183,42
24	24	610,0	0,688	17,48	171,29	255,41
32	32	813,0	0,688	17,48	230,08	342,91

Composición química de la tubería de acero sin costura SCH 40

La composición química de la tubería de acero sin costura SCH 40 se especifica en diversas normas y especificaciones. Dependiendo de la normativa de la planta de fabricación y del país/región, la composición química de la tubería de acero sin costura SCH 40 suele incluir los siguientes componentes principales:

1. Carbono (C)

Aproximadamente entre el 0,3 % y el 0,5 % del peso de la tubería de acero sin costura.

2. Manganeso (Mn)

Este componente ayuda a mejorar la tenacidad y la dureza de la tubería de acero, con un contenido típico de entre el 0,6 % y el 1,65 %.

3. Silicio (Si)

Este componente ayuda a mejorar la resistencia a la corrosión de la tubería de acero, con un contenido típico de entre el 0,25 % y el 0,6 %.

4. Fósforo (P) y azufre (S)

Estos componentes contribuyen a la formación de la estructura cristalina de la tubería de acero y su contenido suele ser bajo, aproximadamente el 0,05 % cada uno.

5. Hierro (Fe)

Componente principal de los tubos de acero sin costura, con un contenido de entre el 98,5 % y el 99,2 %.

Propiedades mecánicas de los tubos de acero sin costura SCH40

1. Resistencia a la tracción

La resistencia a la tracción de los tubos de acero sin costura SCH40 es de aproximadamente 414 MPa.
Este indicador se utiliza para evaluar la resistencia a la tracción de los tubos de acero sin costura SCH40.

2. Elongación

La elongación de los tubos de acero sin costura SCH40 es de aproximadamente el 25 %.
Este indicador se utiliza para evaluar la capacidad de los tubos de acero sin costura SCH40 para soportar la deformación por tracción.

3. Rigidez

La dureza de los tubos de acero sin costura SCH40 se mide mediante la dureza Brinell (HB) o la dureza Rockwell (HR).
La dureza de los tubos de acero sin costura SCH40 suele estar entre 80 y 90 HB o 70 y 80 HR.

4. Resistencia al impacto

La resistencia al impacto de los tubos de acero sin costura SCH40 depende de varios factores, como el espesor de la pared, la velocidad y la dirección del impacto.
La resistencia al impacto de los tubos de acero sin costura SCH40 suele estar entre 50 y 60 julios.

Aplicaciones de los tubos de acero sin costura SCH 40

1. Construcción de edificios

Los tubos de acero sin costura SCH 40 se utilizan en la construcción de puentes, carreteras, fábricas, almacenes, edificios, etc.

2. Instalación de tuberías de agua y gas

Los tubos de acero sin costura SCH 40 se utilizan en la instalación de sistemas de agua, gas y drenaje en la ingeniería de edificios.

3. Fabricación de equipos y maquinaria

Los tubos de acero sin costura SCH 40 también se utilizan en la fabricación de equipos y maquinaria en diversas industrias, como la automoción, la maquinaria industrial y la maquinaria agrícola.

4. Producción de oleoductos y gasoductos

Los tubos de acero sin costura SCH 40 también se utilizan en la producción de oleoductos y gasoductos, garantizando la seguridad y estabilidad del transporte y almacenamiento de petróleo y gas.

5. Fabricación de equipos para sistemas de refrigeración

Las tuberías de acero sin costura SCH 40 también se utilizan en la producción de equipos para sistemas de refrigeración en la ingeniería de edificación.

Cómo identificar las tuberías de acero Schedule 40

1. Verifique las marcas de las tuberías

Los productos originales estarán marcados con "SCH40" y el cuerpo de la tubería generalmente lleva impreso: ASTM A106 Gr.B / SCH 40 / NPS 4 / Número de colada

2. Mida el espesor de la pared

Consulte la tabla de correspondencia entre el diámetro nominal y el espesor de la pared. El diámetro exterior es fijo; compare el espesor de la pared con ASME B36.10M.

3. Observe el escenario de aplicación

Los sistemas de media presión suelen utilizar tuberías de acero Schedule 40.

4. Consulte al proveedor de tuberías sin costura

Obtenga parámetros técnicos precisos; el grado SCH se indicará claramente en el certificado de prueba de fábrica.

¿Cuáles son las diferencias entre las tuberías de acero Schedule 40 y Schedule 80?

Las tuberías de acero cédula 40 tienen un espesor de pared estándar (STD), lo que significa que tienen un espesor de pared real más delgado, una resistencia a la presión moderada, son más ligeras y tienen un costo menor. Se utilizan comúnmente en tuberías industriales, protección contra incendios y sistemas de climatización (HVAC).

Las tuberías de acero cédula 80 son más gruesas, con un espesor de pared real aún mayor, mayor resistencia a la presión, mayor peso y mayor costo. Se utilizan comúnmente en sistemas de alta presión, químicos y de vapor.

Preguntas frecuentes

1. ¿Es la tubería de acero cédula 40 equivalente a la tubería STD?

Dentro del rango NPS de 1/8" a 10", SCH 40 ≈ STD (Peso Estándar), con un espesor de pared igual o muy similar.
Sin embargo, para diámetros mayores (p. ej., 12" o superiores), SCH 40 y STD pueden diferir; se debe seguir la especificación del Schedule durante la selección del proyecto.

2. ¿Cuál es la diferencia entre SCH 40 y SCH 40S?

SCH 40: Aplicable a tuberías de acero al carbono y acero aleado (ASME B36.10M)
SCH 40S: Aplicable a tuberías de acero inoxidable (ASME B36.19M)

3. ¿Requieren las tuberías de acero sin costura SCH 40 inspección externa?

Para proyectos de exportación, petroquímicos o gubernamentales, generalmente se recomienda la inspección externa (como SGS, BV, TÜV) para garantizar que las dimensiones, la composición química y las propiedades mecánicas cumplan con las normas.

4. ¿Se pueden cortar los tubos de acero sin costura SCH 40 a medida?

Sí. Los tubos de acero sin costura SCH 40 suelen ser compatibles con longitudes variables (5,8–6,1 m / 11–12 m); cortes de longitud fija; biselado, achaflanado, pintura y tratamiento anticorrosivo.

Resumen

En resumen, los tubos de acero sin costura SCH40 son una especificación de tubos de acero sin costura de alta resistencia, alta resistencia a la corrosión y alta precisión dimensional. Desempeñan un papel importante en industrias como la petrolera, la química, la construcción naval y la calefacción. El uso de tubos de acero sin costura SCH40 garantiza un funcionamiento estable de las tuberías, a la vez que cumple con los requisitos de diversos medios de transporte.
