Tamaño de tubería de acero dulce Schedule 80

Fecha:2025-10-29Vista:10Etiquetas:tubería de acero dulce, tubería MS, tubería SCH 80

¿Qué es la tubería de acero dulce Schedule 80?

La tubería de acero dulce (MS) está fabricada con acero de bajo carbono (menos del 0,25%). Debido a su bajo contenido de carbono, este tipo de tubería no se endurece y es fácil de procesar. La tubería de acero dulce es fácil de soldar y se puede fabricar en diversas formas y tamaños.

El término "Sch" para tubería de acero se utiliza en la norma ASME B36.10M y también en muchas otras normas, generalmente marcado con "Sch". "Sch" es la abreviatura de "schedule" (cédula) y suele aparecer en las normas estadounidenses de tubería de acero como prefijo del número de serie. Por ejemplo, Sch 80, donde 80 es el número de la tubería de acero en la cédula estándar ASME B36.10M.

1. Base estándar: ASME B36.10M (Tubería de acero al carbono y tubería de acero aleado)

2. Normas de materiales comunes: ASTM A53 Grado B, ASTM A106 Grado B o BS 1387

3. Expresión del diámetro nominal: Se distingue por NPS (tamaño nominal de la tubería) o DN (diámetro nominal)

Estas tuberías se utilizan principalmente en aplicaciones industriales y de ingeniería, especialmente en presencia de fluidos corrosivos. Además, las tuberías de acero dulce se utilizan ampliamente en el suministro de agua potable (por ejemplo, suministro y drenaje de agua), protección contra incendios y sistemas de climatización (HVAC).

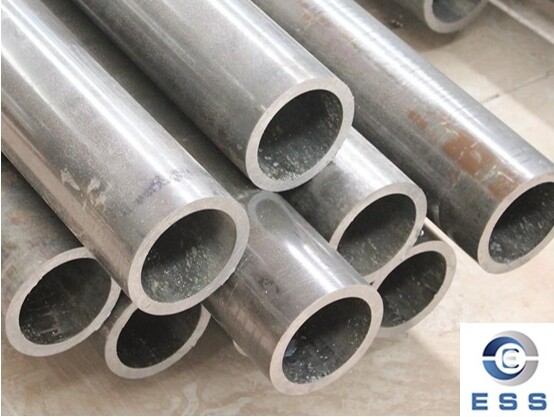

tubería de acero dulce

Propiedades de las tuberías MS Schedule 80

1. Pared más gruesa

El espesor de pared de las tuberías Schedule 80 es significativamente mayor que el de las tuberías Schedule 40, lo que les permite soportar presiones internas más elevadas.

2. Diámetro interior menor

Esto resulta en una menor velocidad de flujo, pero una mayor retención de presión.

3. Mayor peso

El mayor espesor de pared conlleva un mayor peso por unidad de longitud.
El peso por unidad de longitud es aproximadamente entre un 20 % y un 40 % mayor que el de las tuberías MS Schedule 40.

Estos factores varían según las dimensiones específicas de la tubería, las cuales están determinadas por el tamaño y la presión nominal de las tuberías Schedule 80.

Tabla de tamaños de tubería de acero dulce cédula 80

NPS	1/2	3/4	1	1¼	1½	2	2½	3	3½	4
DN	15	20	25	32	40	50	65	80	90	100

Tamaño nominal [pulgadas]	Diámetro exterior [pulgadas]	Diámetro exterior [mm]	Espesor de pared [pulgadas]	Espesor de pared [mm]	Peso [lb/ft]	Peso [kg/m]
1/8 pulgadas	0.405 pulgadas	10.3 MM	0.068 pulgadas	1.73 MM	0.24 lb/ft	0.37 kg/m
1/4 pulgadas	0.540 pulgadas	13.7 MM	0.088 pulgadas	2.24 MM	0.42 lb/ft	0.84 kg/m
1/2 pulgadas	0.840 pulgadas	21.3 MM	0.109 pulgadas	2.77 MM	0.85 lb/ft	1.27 kg/m
3/4 pulgadas	1.050 pulgadas	26.7 MM	0.113 pulgadas	2.87 MM	1.13 lb/ft	1.69 kg/m
1 pulgadas	1.315 pulgadas	33.4 MM	0.133 pulgadas	3.38 MM	1.68 lb/ft	2.50 kg/m
1 1/4 pulgadas	1.660 pulgadas	42.2 MM	0.140 pulgadas	3.56 MM	2.27 lb/ft	3.39 kg/m
1 1/2 pulgadas	1.900 pulgadas	48.3 MM	0.145 pulgadas	3.68 MM	2.72 lb/ft	4.05 kg/m
2 pulgadas	2.375 pulgadas	60.3 MM	0.154 pulgadas	3.91 MM	3.65 lb/ft	5.44 kg/m
2 1/2 pulgadas	2.875 pulgadas	73.0 MM	0.203 pulgadas	5.16 MM	5.79 lb/ft	8.63 kg/m
3 pulgadas	3.500 pulgadas	88.9 MM	0.216 pulgadas	5.49 MM	7.58 lb/ft	11.29 kg/m
3 1/2 pulgadas	4.000 pulgadas	101.6 MM	0.226 pulgadas	5.74 MM	9.11 lb/ft	13.57 kg/m
4 pulgadas	4.500 pulgadas	114.3 MM	0.237 pulgadas	6.02 MM	10.79 lb/ft	16.07 kg/m
5 pulgadas	5.563 pulgadas	141.3 MM	0.258 pulgadas	6.55 MM	14.62 lb/ft	21.77 kg/m
6 pulgadas	6.625 pulgadas	168.3 MM	0.280 pulgadas	7.11 MM	18.97 lb/ft	28.26 kg/m
8 pulgadas	8.625 pulgadas	219.1 MM	0.322 pulgadas	8.18 MM	28.55 lb/ft	42.55 kg/m
10 pulgadas	10.750 pulgadas	273.0 MM	0.365 pulgadas	9.27 MM	40.48 lb/ft	60.31 kg/m
12 pulgadas	12.750 pulgadas	323.8 MM	0.406 pulgadas	10.31 MM	53.52 lb/ft	79.73 kg/m
14 pulgadas	14 pulgadas	355.6 MM	0.375 pulgadas	11.13 MM	54.57 lb/ft	94.55 kg/m
16 pulgadas	16 pulgadas	406.4 MM	0.500 pulgadas	12.70 MM	82.77 lb/ft	123.30 kg/m
18 pulgadas	18 pulgadas	457.0 MM	0.562 pulgadas	14.27 MM	104.67 lb/ft	155.80 kg/m
20 pulgadas	20 pulgadas	508.0 MM	0.594 pulgadas	15.09 MM	123.11 lb/ft	183.42 kg/m
24 pulgadas	24 pulgadas	610.0 MM	0.688 pulgadas	17.48 MM	171.29 lb/ft	255.41 kg/m
32 pulgadas	32 pulgadas	813.0 MM	0.688 pulgadas	17.48 MM	230.08 lb/ft	342.91 kg/m

Tabla de clasificación de presión de tubería MS sin costura

Presión máxima admisible (psig)
Diámetro de la tubería(pulgadas)	Cédula de la tubería	Temperatura (°F)
Diámetro de la tubería(pulgadas)	Cédula de la tubería	700	750	100	400	500	200	300	600	650
1/2 pulgadas	401	3581	3233	3730	3730	3730	3730	3730	3730	3730
	802	5042	4552	5252	5252	5252	5252	5252	5252	5252
	160	6643	5997	6920	6920	6920	6920	6920	6920	6920
3/4 pulgadas	40	2937	2651	2447	3059	3059	3059	3059	3059	3059
	80	4127	3725	4299	4299	4299	4299	4299	4299	4299
	160	6137	5541	6393	6393	6393	6393	6393	6393	6393
1 pulgadas	40	2743	2476	2857	2857	2857	2857	2857	2857	2857
	80	3792	3423	3950	3950	3950	3950	3950	3950	3950
	160	5526	4989	5757	5757	5757	5757	5757	5757	5757
1 1/2 pulgadas	40	2032	1834	2116	2116	2116	2116	2116	2116	2116
	80	2864	2585	2983	2983	2983	2983	2983	2983	2983
	160	4157	3753	4331	4331	4331	4331	4331	4331	4331
2 pulgadas	40	1712	1545	1783	1783	1783	1783	1783	1783	1783
	80	2472	2232	2575	2575	2575	2575	2575	2575	2575
	160	4049	3655	4217	4217	4217	4217	4217	4217	4217
3 pulgadas	40	1625	1467	1693	1693	1693	1693	1693	1693	1693
	80	2298	2074	2394	2394	2394	2394	2394	2394	2394
	160	3456	3120	3600	3600	3600	3600	3600	3600	3600
4 pulgadas	40	1378	1244	1435	1435	1435	1435	1435	1435	1435
	80	1992	1798	2075	2075	2075	2075	2075	2075	2075
	160	3241	2926	3376	3376	3376	3376	3376	3376	3376
5 pulgadas	40	1208	1090	1258	1258	1258	1258	1258	1258	1258
	80	1783	1610	1857	1857	1857	1857	1857	1857	1857
	160	3073	2774	3201	3201	3201	3201	3201	3201	3201
6 pulgadas	40	1098	991	1143	1143	1143	1143	1143	1143	1143
	80	1722	1554	1794	1794	1794	1794	1794	1794	1794
	160	2960	2672	3083	3083	3083	3083	3083	3083	3083
8 pulgadas	40	966	872	1006	1006	1006	1006	1006	1006	1006
	80	1523	1375	1586	1586	1586	1586	1586	1586	1586
	160	2857	2579	2976	2976	2976	2976	2976	2976	2976
10 pulgadas	40	876	791	913	913	913	913	913	913	913
	80	1448	1308	1509	1509	1509	1509	1509	1509	1509
	160	2832	2557	2950	2950	2950	2950	2950	2950	2950
12 pulgadas	40	819	741	855	855	855	855	855	855	855

Aplicaciones de tuberías MS cédula 80

1. Sistemas de tuberías industriales

Se utilizan para el transporte de gases o líquidos a alta presión.

2. Estructuras estructurales

Suficiente resistencia para cumplir con los requisitos de andamios y estructuras portantes.

3. Sistemas de abastecimiento de agua y protección contra incendios

Las tuberías de MS galvanizado cédula 80 se utilizan ampliamente en redes de protección contra incendios de alta presión debido a su durabilidad y resistencia a la corrosión.

4. Industrias química y petrolera

Se utilizan para el transporte de productos químicos e hidrocarburos en condiciones extremas, en oleoductos y gasoductos de recolección y refinerías.

Preguntas frecuentes

1. ¿Cuáles son las ventajas de utilizar tuberías de MS cédula 80?

Alta resistencia a la presión, adecuadas para sistemas de alta presión;
Alta resistencia estructural, capaces de soportar impactos y vibraciones;
Buena compatibilidad, soldables, galvanizadas y con conexiones roscadas;
Bajos costos de mantenimiento y larga vida útil (las galvanizadas pueden durar más de 20 años).

2. ¿Cómo identificar tuberías Schedule 80 en la práctica?

Se pueden identificar de las siguientes maneras:
Marcado de la tubería: El cuerpo de la tubería suele estar marcado con "ASTM A53 GR.B SCH 80";
Medición del espesor de la pared: Mida el espesor de la pared con un calibrador o un medidor de espesor ultrasónico;
Codificación por colores: Algunos proveedores pintan anillos grises o azul oscuro en los extremos de las tuberías Schedule 80 como identificación (no es un requisito estándar).

3. ¿Cómo elegir entre tuberías Schedule 40 y Schedule 80?

Para baja presión y bajo costo: Elija tuberías Schedule 40;
Para sistemas de presión media a alta y de servicio pesado: Se recomiendan las tuberías Schedule 80;
Para sistemas de presión o temperatura extremadamente altas: Elija tuberías Schedule 160 o tuberías sin costura (ASTM A106 Grado C).

Conclusión

Las tuberías de acero dulce Schedule 80 combinan resistencia, capacidad de soportar presión y rentabilidad, lo que las hace ideales para el transporte de fluidos a media y alta presión y para el soporte estructural. En comparación con las Schedule 40, ofrecen un mayor factor de seguridad y son especialmente adecuadas para entornos industriales exigentes, como los sistemas químicos, petroquímicos, de protección contra incendios y de suministro de agua a alta presión.
