Tabla de tamaños de tuberías de revestimiento de acero

Fecha:2025-10-30Vista:12Etiquetas:tamaño de tubería de revestimiento de acero, tubería de revestimiento, revestimiento de acero

La tubería de revestimiento de acero es un tipo de tubería utilizada para reforzar el pozo durante las operaciones de perforación. Se trata de una tubería OCTG con un revestimiento interior de acero sin costura, que cumple con normas internacionales o nacionales como API 5CT, ISO 11960, ASTM A53 o GB/T 9711.

Durante la perforación, una vez que la tubería de revestimiento de acero se introduce en el pozo a una profundidad predeterminada, el espacio anular entre el pozo y la formación se rellena con cemento para lograr los siguientes objetivos:

Mantener la estabilidad del pozo y prevenir el colapso;
Aislar las diferentes formaciones y prevenir la contaminación cruzada de fluidos;
Proporcionar soporte fijo para los equipos de terminación y producción del pozo;
Garantizar la seguridad y la fiabilidad a largo plazo de las operaciones de perforación y producción.

Además de en pozos de petróleo y gas, la tubería de revestimiento de acero también se utiliza ampliamente en pozos geotérmicos, pozos de agua, pilotes de cimentación de puentes, refuerzo de túneles subterráneos e ingeniería de soporte estructural.

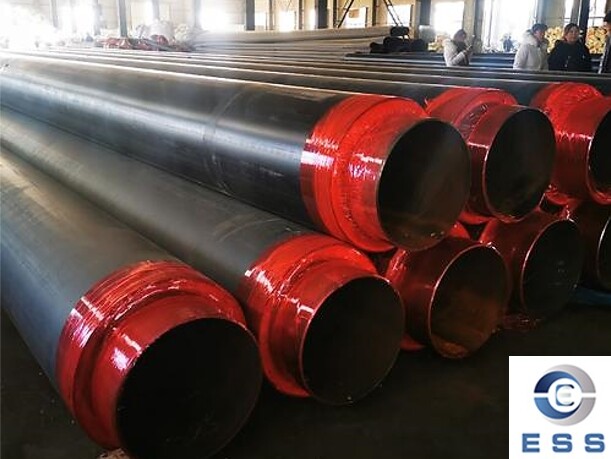

revestimiento de acero

Métodos de representación de dimensiones de tuberías de revestimiento de acero

Las dimensiones de las tuberías de revestimiento de acero se expresan principalmente de las siguientes maneras:

1. Medidas métricas

Utilizando "Φ" para representar el diámetro exterior, por ejemplo, Φ16 mm.

2. Dimensiones imperiales

Expresadas en pulgadas, por ejemplo, 1/2".

3. Diámetro nominal (DN)

Se utiliza para identificar el diámetro nominal estandarizado y facilitar la selección de accesorios de tubería.

4. Fórmula de conversión común

1 pulgada = 25,4 mm
Por ejemplo: 1/2 pulgada ≈ DN15 ≈ Φ16 mm.

Tabla de tamaños de tubería de revestimiento de acero

Etiquetas		Exterior diámetro	Nominal diámetro	Pared espesor	Interior	Deriva	Masa calculada C
					Diámetro	Diámetro	Extremo liso	Ganancia o pérdida de masa debido al acabado del extremo (lb)
					Diámetro			Rosca redonda		Rosca de contrafuerte
1	2	D (pulg.)	lb/pie	t (pulg.)	d (pulg.)	pulg.	lb/pie	Corto	Largo	RC	SCC
1	2	3	4	5	6	7	8	9	10	11	12
4 1/2	9.5	4.5	9.5	0.205	4.09	3.965	9.41	4.2
4 1/2	10.5	4.5	10.5	0.224	4.052	3.927	10.24	3.8		5	2.56
4 1/2	11.6	4.5	11.6	0.25	4	3.875	11.36	3.4	3.8	4.6	2.16
4 1/2	13.5	4.5	13.5	0.29	3.92	3.795	13.05		3.2	4	1.56
4 1/2	15.1	4.5	15.1	0.337	3.826	3.701	15		2.8	3.2	0.76
5	11.5	5	11.5	0.22	4.56	4.435	11.24	5.4
5	13	5	13	0.253	4.494	4.369	12.84	4.8	5.8	6.6	2.42
5	15	5	15	0.296	4.408	4.283	14.88	4.2	5.2	5.8	1.62
5	18	5	18	0.362	4.276	4.151	17.95		4.2	4.4	0.22
5	21.4	5	21.4	0.437	4.126	4.001	21.32		2.95	2.46	-1.72
5	23.2	5	23.2	0.478	4.044	3.919	23.11		2.3	2.05	-2.09
5	24.1	5	24.1	0.5	4	3.875	24.05		1.95	1.24	-2.94
5 1/2	14	5.5	14	0.244	5.015	4.887	13.71	5.4
5 1/2	15.5	5.5	15.5	0.275	4.95	4.825	15.36	4.8	5.8	6.4	2.1
5 1/2	17	5.5	17	0.304	4.892	4.767	16.89	4.4	5.4	5.8	1.5
5 1/2	20	5.5	20	0.361	4.778	4.653	19.83		4.4	4.6	0.3
5 1/2	23	5.5	23	0.415	4.67	4.545	22.56		3.2	3.4	0.9
5 1/2	26.8	5.5	26.8	0.5	4.5	4.375	26.72
5 1/2	29.7	5.5	29.7	0.562	4.376	4.251	29.67
5 1/2	32.6	5.5	32.6	0.625	4.25	4.125	32.57
5 1/2	35.3	5.5	35.3	0.687	4.126	4.001	35.35
5 1/2	38	5.5	38	0.75	4	3.875	38.08
5 1/2	40.5	5.5	40.5	0.812	3.876	3.751	40.69
5 1/2	43.1	5.5	43.1	0.875	3.75	3.625	43.26
6 5/8	20	6.625	20	0.288	6.049	5.924	19.51	11	13.6	14.4	2.38
6 5/8	24	6.625	24	0.352	5.921	5.796	23.6	9.6	12	12.6	0.58
6 5/8	28	6.625	28	0.417	5.791	5.666	27.67		10.2	10.6	-1.42
6 5/8	32	6.625	32	0.475	5.675	5.55	31.23		8.8	9	-3.02
7	17	7	17	0.231	6.538	6.413	16.72	10
7	20	7	20	0.272	6.456	6.331	19.56	9.4
7	23	7	23	0.317	6.366	6.25	22.65	8	10.4	11	1.6
7	23	7	23	0.317	6.366	6.241	22.65	8	10.4	11	1.6
7	26	7	26	0.362	6.276	6.151	25.69	7.2	9.4	9.6	0.2
7	29	7	29	0.408	6.184	6.059	28.75		8	8.2	1.2
7	32	7	32	0.453	6.094	6	31.7		6.6	6.8	2.6
7	32	7	32	0.453	6.094	5.969	31.7		6.6	6.8	2.6
7	35	7	35	0.498	6.004	5.879	34.61		5.6	5.6	3.8
7	38	7	38	0.54	5.92	5.795	37.29		4.4	4.2	5.2
7	42.7	7	42.7	0.625	5.75	5.625	42.59
7	46.4	7	46.4	0.687	5.625	5.5	46.36
7	50.1	7	50.1	0.75	5.5	5.375	50.11
7	53.6	7	53.6	0.812	5.376	5.251	53.71
7	57.1	7	57.1	0.875	5.25	5.125	57.29
7 5/8	24	7.625	24	0.3	7.025	6.9	23.49	15.8
7 5/8	26.4	7.625	26.4	0.328	6.969	6.844	25.59	15.2	19	20.6	6.21
7 5/8	29.7	7.625	29.7	0.375	6.875	6.75	29.06		17.4	18.8	4.41
7 5/8	33.7	7.625	33.7	0.43	6.765	6.64	33.07		15.8	17	2.61
7 5/8	39	7.625	39	0.5	6.625	6.5	38.08		13.6	14.6	0.21
7 5/8	42.8	7.625	42.8	0.562	6.501	6.376	42.43		12.01	11.39	-3.01
7 5/8	45.3	7.625	45.3	0.595	6.435	6.31	44.71		11.04	11.04	-3.36
7 5/8	47.1	7.625	47.1	0.625	6.375	6.25	46.77		10.16	9.23	-5.17
7 5/8	51.2	7.625	51.2	0.687	6.251	6.126	50.95
7 5/8	55.3	7.625	55.3	0.75	6.125	6	55.12
7 3/4	46.1	7.75	46.1	0.595	6.56	6.5	45.51
7 3/4	46.1	7.75	46.1	0.595	6.56	6.435	45.51
8 5/8	24	8.625	24	0.264	8.097	7.972	23.6	23.6
8 5/8	28	8.625	28	0.304	8.017	7.892	27.04	22.2
8 5/8	32	8.625	32	0.352	7.921	7.875	31.13	20.8	27.6	28.3	6.03
8 5/8	32	8.625	32	0.352	7.921	7.796	31.13	20.8	27.6	28.2	6.03
8 5/8	36	8.625	36	0.4	7.825	7.7	35.17	19.4	25.6	26.2	4.03
8 5/8	40	8.625	40	0.45	7.725	7.625	39.33		23.8	24.2	2.03
8 5/8	40	8.625	40	0.45	7.725	7.6	39.33		23.8	24.2	2.03
8 5/8	44	8.625	44	0.5	7.625	7.5	43.43		21.8	22.2	0.03
8 5/8	49	8.625	49	0.557	7.511	7.286	48.04		19.6	19.8	-2.37
9 5/8	32.3	9.625	32.3	0.312	9.001	8.845	31.06	24.4
9 5/8	36	9.625	36	0.352	8.921	8.876	34.89	23	32	31	6.48
9 5/8	40	9.625	40	0.395	8.835	8.75	38.97	21.4	30	29	4.48
9 5/8	40	9.625	40	0.395	8.835	8.679	38.97	21.4	30	29	4.48
9 5/8	43.5	9.625	43.5	0.435	8.755	8.599	42.73		28.2	27.2	2.68
9 5/8	47	9.625	47	0.472	8.681	8.525	46.18		26.6	25.6	1.08
9 5/8	53.5	9.625	53.5	0.545	8.535	8.5	52.9		23.4	22.4	-2.12
9 5/8	53.5	9.625	53.5	0.545	8.535	8.379	52.9		23.4	22.4	-2.12
9 5/8	58.4	9.625	58.4	0.595	8.435	8.375	57.44		21.5	20.13	-4.4
9 5/8	58.4	9.625	58.4	0.595	8.435	8.279	57.44		21.5	20.13	-4.4
9 5/8	59.4	9.625	59.4	0.609	8.407	8.251	58.7
9 5/8	64.9	9.625	64.9	0.672	8.281	8.125	64.32
9 5/8	70.3	9.625	70.3	0.734	8.157	8.001	69.76
9 5/8	75.6	9.625	75.6	0.797	8.031	7.875	75.21
10 3/4	32.75	10.75	32.75	0.279	10.192	10.036	31.23	29
10 3/4	40.5	10.75	40.5	0.35	10.05	9.894	38.91	26.4		34.4	7.21
10 3/4	45.5	10.75	45.5	0.4	9.95	9.875	44.26	24.4		31.8	4.61
10 3/4	45.5	10.75	45.5	0.4	9.95	9.794	44.26	24.4		31.8	4.61
10 3/4	51	10.75	51	0.45	9.85	9.694	49.55	22.6		29.4	2.21
10 3/4	55.5	10.75	55.5	0.495	9.76	9.625	54.26	20.8		27	-0.19
10 3/4	55.5	10.75	55.5	0.495	9.76	9.604	54.26	20.8		27	-0.19
10 3/4	60.7	10.75	60.7	0.545	9.66	9.504	59.45	18.8		24.4
10 3/4	65.7	10.75	65.7	0.595	9.56	9.404	64.59	16.8		22
10 3/4	73.2	10.75	73.2	0.672	9.406	9.25	72.4
10 3/4	79.2	10.75	79.2	0.734	9.282	9.126	78.59
10 3/4	85.3	10.75	85.3	0.797	9.156	9	84.8
11 3/4	42	11.75	42	0.333	11.084	11	40.64	29.6
11 3/4	42	11.75	42	0.333	11.084	10.928	40.64	29.6
11 3/4	47	11.75	47	0.375	11	10.844	45.6	27.6		35.8
11 3/4	54	11.75	54	0.435	10.88	10.724	52.62	25		32.4
11 3/4	60	11.75	60	0.489	10.772	10.625	58.87	22.6		29.6
11 3/4	60	11.75	60	0.489	10.772	10.616	58.87	22.6		29.6
11 3/4	65	11.75	65	0.534	10.682	10.625	64.03
11 3/4	65	11.75	65	0.534	10.682	10.625	64.03
11 3/4	71	11.75	71	0.582	10.586	10.43	69.48
13 3/8	48	13.375	48	0.33	12.715	12.559	46.02	33.2
13 3/8	54.5	13.375	54.5	0.38	12.615	12.459	52.79	30.8		40.2
13 3/8	61	13.375	61	0.43	12.515	12.359	59.5	28.4		36.8
13 3/8	68	13.375	68	0.48	12.415	12.259	66.17	25.8		33.6
13 3/8	72	13.375	72	0.514	12.347	12.25	70.67	24.2		31.6
13 3/8	72	13.375	72	0.514	12.347	12.191	70.67	24.2		31.6
16	65	16	65	0.375	15.25	15.062	62.64	42.6
16	75	16	75	0.438	15.124	14.936	72.86	38.2		45.6
16	84	16	84	0.495	15.01	14.822	82.05	34.2		39.6
16	109	16	109	0.656	14.688	14.5	107.6
18 5/8	87.5	18.625	87.5	0.435	17.755	17.567	84.59	73.6		86.4
20	94	20	94	0.438	19.124	18.936	91.59	47	61.2	54.8
20	106.5	20	106.5	0.5	19	18.812	104.23	41.6	54.8	48.4
20	133	20	133	0.635	18.73	18.542	131.45	30	40.6	35.2

Criterios de selección de tubería de revestimiento de acero

1. Escenarios de aplicación y profundidad del pozo

Los pozos someros o de agua pueden utilizar tubería de revestimiento de diámetro pequeño, como Φ16–Φ40 mm.
Los pozos profundos o de petróleo y gas deben seleccionarse según las normas API 5CT.

2. Presión y temperatura de la formación

Las secciones de pozos con alta presión y alta temperatura deben utilizar aceros de pared gruesa o de alta resistencia (como N80, L80, P110).

3. Requisitos de protección contra la corrosión

En ambientes corrosivos, se recomienda utilizar tubería de revestimiento de acero aleado o con recubrimiento epoxi.

4. Método de conexión

Seleccione rosca redonda, rosca de contrafuerte o conexión premium según los requisitos de sellado.

Consideraciones para la compra de tubería de revestimiento de acero

1. Seleccione los materiales, especificaciones y dimensiones adecuados según los requisitos y la aplicación de la tubería de revestimiento de acero.

2. Inspeccione la calidad estética del tubo de revestimiento para asegurarse de que no presente defectos como abolladuras, grietas, marcas o burbujas.

3. Verifique que el espesor de la pared del tubo de revestimiento cumpla con la norma y que el fabricante cuente con un certificado de conformidad.

4. Confirme que la longitud del tubo de revestimiento de acero cumpla con los requisitos y verifique que no presente cortes, dobleces, deformaciones, etc.

5. Empaque y transporte según los requisitos del cliente para evitar daños y problemas de calidad.

6. Se recomienda elegir un fabricante de tubos de revestimiento de acero con un buen servicio posventa y garantía de calidad para asegurar un uso seguro y eficaz.

Preguntas frecuentes

1. ¿Un mayor diámetro del tubo de revestimiento de acero implica un mayor costo?

Sí, el costo de los tubos de revestimiento de acero es directamente proporcional a su tamaño (diámetro exterior y espesor de pared).
Los principales factores que influyen en el costo son:
Diámetro exterior y espesor de pared: Los diámetros mayores y los espesores de pared más grandes requieren más acero, lo que resulta en mayores costos;
Grado de acero (p. ej., J55, N80, P110): Los grados de acero superiores ofrecen mayor resistencia y son más costosos.
Proceso de fabricación: Las tuberías sin soldadura son más caras que las tuberías soldadas (ERW/LSAW).
Tratamiento superficial: El galvanizado, el tratamiento anticorrosión, el recubrimiento, etc., incrementan los costos.

2. ¿Cuáles son las aplicaciones adecuadas para la tubería de revestimiento de acero de gran diámetro?

La tubería de revestimiento de acero de gran diámetro (p. ej., 13 3/8" – 20") se utiliza comúnmente en:
Pozos profundos y de alta presión (pozos de petróleo y gas);
Pozos geotérmicos;
Pozos de agua y proyectos de bombeo;
Soporte estructural y refuerzo de túneles.

Conclusión

Comprender las dimensiones estándar, los parámetros de espesor de pared y los puntos clave de selección contribuye a mejorar la seguridad en la construcción y la eficiencia económica. Para proyectos de petróleo y gas, geotérmicos o de pozos de agua, la selección adecuada de tubería de revestimiento de acero estándar API es un paso crucial para lograr una perforación eficiente y segura.
