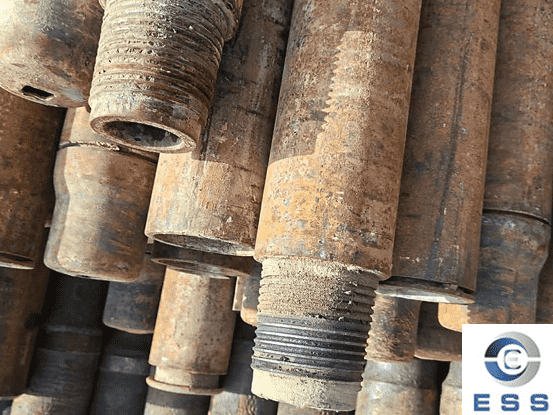

Especificaciones del tubo de perforación XT39 de 4”

Una tubería de perforación es un tubo de acero con rosca en un extremo. La tubería de perforación XT39 de 4” es una tubería de perforación petrolera de alta resistencia que cumple con las normas API 5DP. Fabricada en acero S-135 con una construcción internamente engrosada (IU), es adecuada para pozos de profundidad media y condiciones de perforación de alto torque.

Esta tubería de perforación presenta un excelente rendimiento en resistencia a la tracción, resistencia a la presión interna, resistencia al colapso y margen de seguridad de torque de conexión, y se utiliza ampliamente en pozos de petróleo y gas en tierra y en operaciones de perforación direccional convencional.

Ventajas de la tubería de perforación XT39 de 4”

1. Cuerpo de tubería S-135 de alta resistencia, adecuado para perforación con cargas elevadas.

2. Junta de herramienta XT39 de alto rendimiento con alta resistencia a la torsión.

3. Diseño optimizado del diámetro interior para una mayor eficiencia de circulación del lodo.

4. Cumple con las normas de prueba API Premium.

Especificaciones del cuerpo de tubería de perforación XT39 de 4”

Cuerpo de tubo/tubería	Nominal
Diámetro exterior del cuerpo de la tubería	4.000 pulg.
Diámetro interior del cuerpo de la tubería	3.340 pulg.
Peso	14.40 lb/ft
Peso ajustado	16.24 lb/ft
Espesor de pared	0.330 pulg.
Grado	S-135
Tipo de recalcado	IU
Diámetro exterior máximo del recalcado	4.188 pulg.
Rango	2

Estructura de engrosamiento interno IU: Reduce las variaciones del diámetro exterior, garantizando la resistencia y mejorando la adaptabilidad del pozo.

Longitud de rango 2: Adecuada para la mayoría de las condiciones de perforación estándar, equilibrando la eficiencia del transporte y la construcción.

Especificaciones de la junta de herramienta XT39

Especificaciones de la junta de herramienta	Nominal
Descripción de la junta de herramienta	XT 39
Diámetro exterior de la junta de herramienta	4,875 pulg.
Diámetro interior de la junta de herramienta	2,688 pulg.
Longitud de la pinza de pasador	10 pulg.
Longitud de la pinza de caja	15 pulg.
Junta de Herramienta SMYS	120.000 psi
Diámetro de la Deriva	2,563 pulg.
Capacidad de torsión de la junta de herramienta	35.302 ft-lbs

La conexión XT39 es un tipo de conexión para tubería de perforación de resistencia media a alta que proporciona una resistencia a la torsión estable a la vez que mantiene un diámetro exterior pequeño, lo que la hace ideal para usar con tuberías de perforación de acero S-135 de 4 pulgadas.

Rendimiento del cuerpo de la tubería de perforación XT39 de 4”

Rendimiento del cuerpo de la tubería	Clase de inspección
	Nominal	API Premium 80%
Pared restante del cuerpo (RBW)	0.330	0.264 pulg.
Presión de rotura	19,491	17,820 psi
Presión de colapso	20,139	13,834 psi
Capacidad de aplastamiento de la cuña	386,269	306,385 lb
Longitud de cuña estimada		16.5 pulg.
Factor de carga transversal estimado (K)		4.2
Peso ajustado		16.24 lb/pie
Desplazamiento de fluido		0.0059 bbl/pie
Capacidad de fluido		0.0102 bbl/pie
Resistencia a la tracción del tubo		403,527 lbs
Tubo torsión		32,753 ft-lbs

La presión de ruptura se calcula según la norma API 87.5% RBW; no se consideran los efectos de la carga axial ni la flexión.

Especificaciones de par de apriete de la conexión XT39

Especificaciones de par de apriete	Factor de fricción del compuesto de rosca
	1.00 FF	1.15 FF*
Par de apriete máximo	21,200 ft-lbs	24,380* ft-lbs
Par de apriete mínimo	17,700 ft-lbs	20,355* ft-lbs
Torsión de la unión de la herramienta	35,302 ft-lbs	40,597 * ft-lbs
Tracción de la conexión (al par de apriete mínimo)	661,998 lbs
Tracción de la conexión (al par de apriete máximo)	553,512 lbs

FF = 1.15 basado en un compuesto de rosca a base de cobre;
El aumento del coeficiente de fricción mejora la resistencia a la torsión de la unión de la herramienta en aproximadamente un 15%;
Se recomienda que el torque de perforación sea ≤ 80% del torque de la rosca superior para garantizar una conexión segura.

Tubería de perforación XT39 vs. Tubería de perforación NC38

Tanto el XT39 como el NC38 se utilizan comúnmente en tuberías de perforación de 4 pulgadas y, por lo tanto, se comparan con frecuencia en proyectos reales. Sin embargo, es importante aclarar que el XT39 no es un conector estándar API, mientras que el NC38 es un conector estándar de la serie NC en el sistema API 5DP. Esto determina la diferencia fundamental en su versatilidad e intercambiabilidad.

1. Diferencias de tamaño

El XT39 es muy similar al NC38 en cuanto a diámetro exterior, diámetro interior y torque nominal.
En aplicaciones de tubería de perforación S-135 de 4", tanto XT39 como NC38 suelen tener el mismo rango de torque nominal y, por lo tanto, a menudo se describen en ingeniería como "equivalentes funcionales".

2. Diferencias en la estructura de la conexión

En cuanto a la estructura de la conexión, XT39 y NC38 utilizan sistemas de rosca completamente diferentes.
XT39 utiliza una rosca específica para la serie XT, mientras que NC38 utiliza la rosca NC especificada por API, con diferentes perfiles de rosca, conicidades y pasos.
Por lo tanto, los conectores XT39 no se pueden atornillar directamente a los conectores NC38. Forzar una conexión de este tipo puede provocar fácilmente agarrotamiento, desgaste anormal de la rosca e incluso fallos o roturas de la conexión en condiciones de alto torque.
Si tanto XT39 como NC38 están presentes en el sistema de perforación, la única solución segura y conforme es utilizar un conector cruzado XT39 × NC38. Este conector cruzado permite la transición entre diferentes sistemas de conectores, a la vez que garantiza la resistencia de la conexión y la seguridad del torque.

3. Diferencias en la aplicación

Desde una perspectiva de aplicación, NC38 es Más adecuado para las normas API. Los proyectos que requieren especificaciones estándar, como plataformas de perforación operadas por compañías petroleras internacionales (COI), compañías petroleras nacionales (COP) o múltiples proveedores, suelen exigir un alto grado de estandarización y compatibilidad global.
El XT39, por otro lado, se utiliza con mayor frecuencia para proyectos personalizados sin requisitos API o en situaciones donde existen sistemas de perforación de la serie XT. Si bien cumple con los requisitos de ingeniería, suele ofrecer mayor flexibilidad en el control de costos y plazos de entrega.

Aplicaciones de la tubería de perforación XT39 de 4”

1. Perforación de petróleo y gas a profundidad media;
2. Perforación direccional convencional;
3. Condiciones de alta velocidad y torque medio-alto;
4. Proyectos de perforación petrolera terrestre.

Preguntas frecuentes

1. ¿Cuál es la conexión equivalente para el XT39?

No existe un conector estándar API 100% equivalente oficialmente para el XT39.
En aplicaciones prácticas, el XT39 generalmente se considera más similar al NC38 (API NC38) en tamaño y rendimiento, y por lo tanto, se considera funcionalmente equivalente en algunos proyectos, pero no son directamente intercambiables.

2. ¿Cumple el XT39 con API 5DP?

Cuerpo de tubería: Cumple totalmente con API 5DP (p. ej., S-135).
Unión de herramienta: El XT39 en sí no es un conector de la serie API NC.
Sin embargo, sus métodos de cálculo de rendimiento mecánico y estándares de prueba pueden referirse a API 5DP / API RP 7G.
