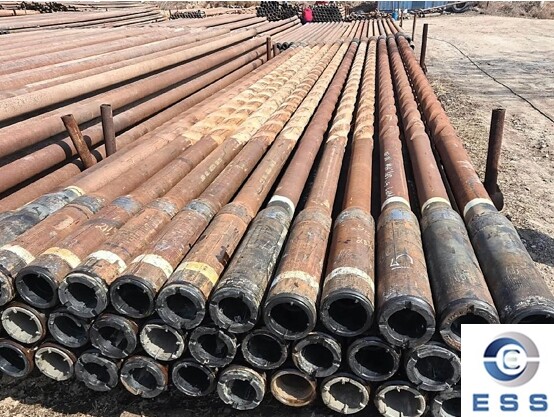

La tubería de perforación de peso intermedio (Heavy Weight Drill Pipe, HWDP) es un componente de la sarta de perforación cuyas dimensiones y propiedades mecánicas se sitúan entre las de la tubería de perforación estándar y los collares de perforación (drill collars). Está diseñada para proporcionar una transición gradual de rigidez entre ambos elementos, reduciendo la concentración de esfuerzos y transmitiendo de manera eficiente el torque y las cargas axiales.
Instalada por encima de los drill collars, la HWDP incrementa el peso sobre la barrena (Weight on Bit, WOB), mejora la resistencia al pandeo y a la fatiga, y optimiza el rendimiento de la sarta de perforación en pozos direccionales, horizontales y de alcance extendido. Se fabrica en diferentes diámetros, pesos, grados de acero y tipos de conexión para adaptarse a distintos requisitos de perforación.
La HWDP está diseñada para mejorar el rendimiento de la sarta de perforación al combinar la flexibilidad de la tubería de perforación convencional con la capacidad de carga de los drill collars. Sus principales características incluyen:
La HWDP proporciona una transición gradual de rigidez entre la tubería de perforación estándar y los drill collars, reduciendo la concentración de esfuerzos y minimizando las fallas por fatiga en las zonas críticas de conexión.
Gracias a su mayor espesor de pared y a su peso lineal superior, la HWDP puede soportar cargas de compresión más elevadas que la tubería de perforación convencional, mejorando además la transferencia del peso hacia la barrena.
Su mayor módulo resistente y peso por unidad de longitud incrementan la resistencia al pandeo, lo que la hace especialmente adecuada para operaciones de perforación direccional, horizontal y de alcance extendido.
Al reducir los cambios bruscos de rigidez dentro de la sarta de perforación, la HWDP disminuye los esfuerzos de flexión cíclicos y contribuye a prolongar la vida útil tanto de la tubería de perforación como de las uniones de herramienta (tool joints).
La HWDP puede clasificarse según su diseño estructural o las características del material. La selección del tipo adecuado depende de las condiciones de perforación, el perfil del pozo y los equipos utilizados en el fondo del pozo.
1) Tubería de perforación de peso intermedio estándar
La HWDP estándar es la configuración más utilizada en operaciones de perforación convencionales. Ofrece un equilibrio óptimo entre peso, flexibilidad y resistencia, actuando como elemento de transición entre la tubería de perforación estándar y los drill collars en la mayoría de los diseños de sarta.
2) Tubería de perforación de peso intermedio espiral
La HWDP espiral incorpora bandas de desgaste helicoidales mecanizadas directamente sobre el cuerpo de la tubería. Este diseño reduce el contacto con la pared del pozo, mejora la circulación del fluido de perforación alrededor de la tubería, disminuye el riesgo de atrapamiento diferencial (differential sticking) y aumenta la resistencia al desgaste durante operaciones de perforación prolongadas.
3) Tubería de perforación de peso intermedio no magnética
La HWDP no magnética se fabrica con aceros aleados no magnéticos para evitar interferencias con las herramientas de Measurement While Drilling (MWD) y Logging While Drilling (LWD). Se utiliza habitualmente en perforación direccional, horizontal y de alcance extendido, donde es esencial obtener datos precisos de navegación y medición en fondo de pozo.
La tubería de perforación de peso intermedio (HWDP) se fabrica en una amplia variedad de diámetros y tipos de conexión para adaptarse a diferentes condiciones de perforación. Aunque las dimensiones reales pueden variar según el fabricante y los requisitos de la norma API, los siguientes ejemplos muestran las características mecánicas típicas de los tamaños de HWDP más utilizados.
| Parámetro | HWDP 3½" 26# | HWDP 5" 50# |
|---|---|---|
| Diámetro interior (ID) | 52.4 mm (2.06") | 76.2 mm (3.00") |
| Espesor de pared | 18.2 mm (0.719") | 25.4 mm (1.000") |
| Diámetro exterior del refuerzo central (Center Upset OD) | 101.6 mm (4.000") | 139.7 mm (5.500") |
| Diámetro exterior de la unión (Tool Joint OD) | 120.6 mm (4.75") | 165.1 mm (6.50") |
| Diámetro interior de la unión (Tool Joint ID) | 55.6 mm (2.19") | 77.8 mm (3.06") |
| Conexión | 3½ IF | 4½ IF |
| Peso nominal | 37.7 kg/m (25.3 lb/ft) | 73.5 kg/m (49.3 lb/ft) |
| Capacidad interna | 2.19 L/m (0.177 gal/ft) | 4.61 L/m (0.371 gal/ft) |
| Desplazamiento con extremo abierto | 4.81 L/m (0.387 gal/ft) | 9.36 L/m (0.754 gal/ft) |
| Desplazamiento con extremo cerrado | 7.00 L/m (0.564 gal/ft) | 13.97 L/m (1.125 gal/ft) |
| Resistencia a la tracción del cuerpo de la tubería | 153 × 10³ daN (345 × 10³ lb) | 307 × 10³ daN (691 × 10³ lb) |
| Resistencia a la tracción de la unión | 333 × 10³ daN (749 × 10³ lb) | 563 × 10³ daN (1266 × 10³ lb) |
| Resistencia a la torsión del cuerpo de la tubería | 2,654 m·daN (19,575 ft·lb) | 7,660 m·daN (56,495 ft·lb) |
| Resistencia a la torsión de la unión | 2,383 m·daN (17,575 ft·lb) | 6,966 m·daN (51,375 ft·lb) |
| Torque de apriete recomendado | 1,342 m·daN (9,900 ft·lb) | 3,985 m·daN (29,400 ft·lb) |
Nota: Los valores anteriores son especificaciones representativas de algunos de los tamaños de heavy weight drill pipe más utilizados. Las dimensiones y propiedades mecánicas reales pueden variar según el fabricante, el grado del acero, el tipo de conexión y las especificaciones API aplicables.
Además de sus propiedades mecánicas, la tubería de perforación de peso intermedio (HWDP) también se clasifica según su diámetro exterior y el tipo de conexión. La selección del tamaño adecuado depende de factores como la profundidad del pozo, el diseño de la sarta de perforación y los requisitos de torque.
| Tamaño nominal | Conexión típica | Longitud típica | Aplicaciones comunes |
|---|---|---|---|
| 2⅞" | NC26 | 31 ft (9.45 m) | Perforación de carga ligera |
| 3½" | NC31 / IF | 31 ft (9.45 m) | Pozos convencionales de petróleo y gas |
| 4½" | NC38 | 31 ft (9.45 m) | Pozos de profundidad media |
| 5" | NC44 / IF | 31 ft (9.45 m) | Pozos profundos |
| 6⅝" | NC50 | 31 ft (9.45 m) | Operaciones de perforación con altas cargas |
| 7⅝" | 5½ FH | 31 ft (9.45 m) | Perforación de alcance extendido |
| 9" | 6⅝ FH | 31 ft (9.45 m) | Operaciones especiales de perforación |
La selección de la tubería de perforación de peso intermedio (HWDP) adecuada requiere considerar el programa de perforación en su conjunto y no únicamente las dimensiones de la tubería. Los siguientes factores tienen la mayor influencia en la especificación de la HWDP y en el rendimiento de la sarta de perforación.
La trayectoria del pozo determina la transición de rigidez necesaria y la probabilidad de que se produzca pandeo. Los pozos direccionales, horizontales y de alcance extendido suelen requerir secciones de HWDP más largas o de mayor peso que los pozos verticales convencionales.
La posición, longitud y peso del conjunto de fondo (Bottom Hole Assembly, BHA) influyen directamente en la selección de la HWDP. Una integración adecuada entre la HWDP, los drill collars y los demás componentes del BHA garantiza una transferencia uniforme de las cargas y reduce la concentración de esfuerzos dentro de la sarta de perforación.
El peso sobre la barrena (Weight on Bit, WOB) determina tanto la cantidad como el peso nominal de la HWDP utilizada en la sarta de perforación. Una selección adecuada permite transmitir las cargas de perforación de forma eficiente y mantener la estabilidad de la sarta.
La HWDP debe proporcionar suficiente capacidad a la torsión y a la tracción para soportar las cargas previstas durante la perforación. El diámetro seleccionado, el grado del acero y el tipo de conexión deben ajustarse a los requisitos de torque y a las condiciones operativas del pozo.
La dureza, la abrasividad y las condiciones del pozo influyen en las prestaciones mecánicas requeridas para la HWDP. En formaciones más exigentes puede ser necesario utilizar materiales con mayor resistencia al desgaste, mayor resistencia mecánica o diseños especializados para mantener la eficiencia de la perforación.
Las uniones (tool joints) deben ser compatibles con los componentes adyacentes de la sarta de perforación y cumplir con las especificaciones API aplicables para las conexiones rotativas de hombro (API Rotary Shoulder Connections). Una selección adecuada de las conexiones garantiza una transmisión confiable del torque y facilita el montaje de la sarta de perforación.
La tubería de perforación de peso intermedio (HWDP) y la tubería de perforación estándar son componentes esenciales de la sarta de perforación, pero cada una cumple una función mecánica diferente.
La tubería de perforación estándar se utiliza principalmente para transmitir el torque y hacer circular el fluido de perforación a lo largo de la sarta, mientras que la HWDP proporciona una transición gradual de rigidez entre la tubería de perforación y los drill collars, además de soportar mayores cargas de compresión.
La utilización de cada componente en la posición adecuada permite optimizar la transferencia de carga, reducir la concentración de esfuerzos y mejorar el rendimiento general de la perforación.
| Característica | Tubería de perforación de peso intermedio (HWDP) | Tubería de perforación estándar |
|---|---|---|
| Función principal | Transición de rigidez y transferencia de carga | Transmisión de torque y circulación del fluido de perforación |
| Espesor de pared | Mayor | Estándar |
| Peso por unidad de longitud | Mayor | Menor |
| Rigidez | Intermedia entre la tubería de perforación y los drill collars | Más flexible |
| Contribución al peso sobre la barrena (WOB) | Alta | Limitada |
| Capacidad para soportar cargas de compresión | Mayor | Menor |
| Resistencia al pandeo | Mayor | Menor |
| Ubicación habitual | Entre la tubería de perforación y los drill collars | Parte superior de la sarta de perforación |
| Aplicaciones típicas | Perforación direccional, horizontal y de alcance extendido | Operaciones generales de perforación |
| Propósito del diseño | Elemento de transición entre la tubería de perforación y los drill collars | Componente principal de la sarta de perforación |
Diferencia clave: La tubería de perforación estándar está diseñada para transmitir el torque y hacer circular el fluido de perforación a través de toda la sarta, mientras que la HWDP está diseñada para mejorar la transferencia de carga, reducir la concentración de esfuerzos y proporcionar una transición gradual de rigidez entre la tubería de perforación y los drill collars.
¿Puede la tubería de perforación de peso intermedio sustituir a la tubería de perforación estándar?
No. La HWDP está diseñada para complementar, y no para reemplazar, la tubería de perforación estándar. Solo se instala en la sección de transición de la sarta de perforación, mientras que la tubería de perforación estándar sigue siendo el componente principal encargado de transmitir el torque, hacer circular el fluido de perforación y conectar la sarta hasta la superficie.
La tubería de perforación de peso intermedio (HWDP) se utiliza principalmente en operaciones de perforación donde se requiere mayor peso, mejor estabilidad de la sarta y una transición gradual de rigidez. Sus aplicaciones más comunes incluyen las siguientes:
En los pozos direccionales, la HWDP proporciona una transición suave entre los drill collars y la tubería de perforación estándar, reduciendo la concentración de esfuerzos y mejorando la flexibilidad de la sarta durante los cambios de trayectoria del pozo.
La perforación horizontal somete la sarta de perforación a mayores cargas de compresión y aumenta el riesgo de pandeo. La HWDP mejora la transferencia del peso hacia la barrena, al tiempo que incrementa la estabilidad de la sarta y su resistencia a la fatiga.
La perforación de alcance extendido (Extended-Reach Drilling, ERD) impone mayores exigencias mecánicas a la sarta debido a las largas secciones horizontales y al incremento del torque. La HWDP ayuda a distribuir las cargas de manera más uniforme, reducir los esfuerzos de flexión cíclicos y mejorar el rendimiento general de la perforación.
Los pozos profundos requieren un mayor peso sobre la barrena (Weight on Bit, WOB) y una transmisión confiable de las cargas. La HWDP proporciona una mayor capacidad para soportar cargas de compresión, manteniendo al mismo tiempo una transición gradual de rigidez que contribuye a prolongar la vida útil de la sarta de perforación en condiciones de alta carga.
En los pozos de alta inclinación, las flexiones repetidas pueden acelerar la fatiga de la sarta de perforación. La HWDP mejora la resistencia a la fatiga y contribuye a mantener operaciones de perforación más estables en perfiles de pozo complejos.
P1. ¿Cuál es la diferencia entre la tubería de perforación de peso intermedio (HWDP) y los drill collars?
La tubería de perforación de peso intermedio (HWDP) actúa como un elemento de transición entre la tubería de perforación estándar y los drill collars, ayudando a reducir la concentración de esfuerzos y a mejorar la flexibilidad de la sarta de perforación. Los drill collars, por su parte, son mucho más pesados y rígidos, y proporcionan la mayor parte del peso sobre la barrena (Weight on Bit, WOB) durante la perforación.
P2. ¿Puede la tubería de perforación de peso intermedio sustituir a los drill collars?
No. La HWDP está diseñada para complementar a los drill collars, no para reemplazarlos. Aunque aporta peso adicional y mejora la distribución de las cargas, los drill collars siguen siendo la principal fuente de peso sobre la barrena (WOB) en la mayoría de las operaciones de perforación.
P3. ¿Dónde se instala la tubería de perforación de peso intermedio?
La HWDP se instala entre los drill collars y la tubería de perforación estándar. Esta disposición crea una transición gradual de rigidez, lo que ayuda a reducir la fatiga, mejorar la distribución de las cargas y optimizar el rendimiento de la sarta de perforación.
P4. ¿Qué tamaños están disponibles para la tubería de perforación de peso intermedio?
La HWDP está disponible en una amplia gama de tamaños estándar, normalmente desde 2⅞" hasta 9", con diferentes tipos de conexión y clases de peso para adaptarse a distintas aplicaciones de perforación. La selección del tamaño adecuado depende del diseño del pozo, la configuración de la sarta de perforación y los requisitos operativos.
P5. ¿Qué tipos de conexiones roscadas están disponibles para la tubería de perforación de peso intermedio?
La HWDP se suministra habitualmente con conexiones API Rotary Shoulder, entre las que se incluyen NC26, NC31, NC38, NC44, NC50 y 5½ FH. La conexión debe seleccionarse de acuerdo con el diseño de la sarta de perforación y la capacidad de torque requerida.
