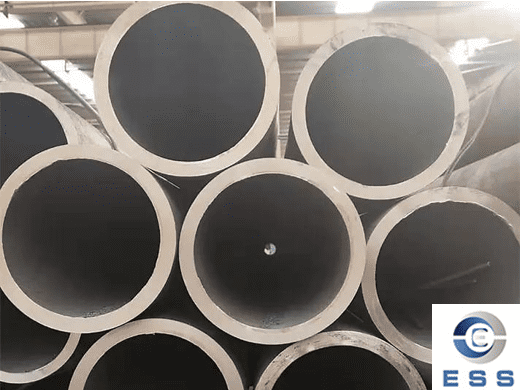

Las medidas de las tuberías de acero sin soldadura se definen por el diámetro exterior (OD), el espesor de pared (WT) y el Schedule (SCH) de la tubería.
Los rangos estándar incluyen:
- Diámetro exterior (OD): 1/8" a 24" (10,3 mm–610 mm)
- Espesor de pared (WT): 2,11 mm a 60 mm
- Schedules: SCH10, SCH20, SCH40, SCH80, SCH160, STD, XS, XXS

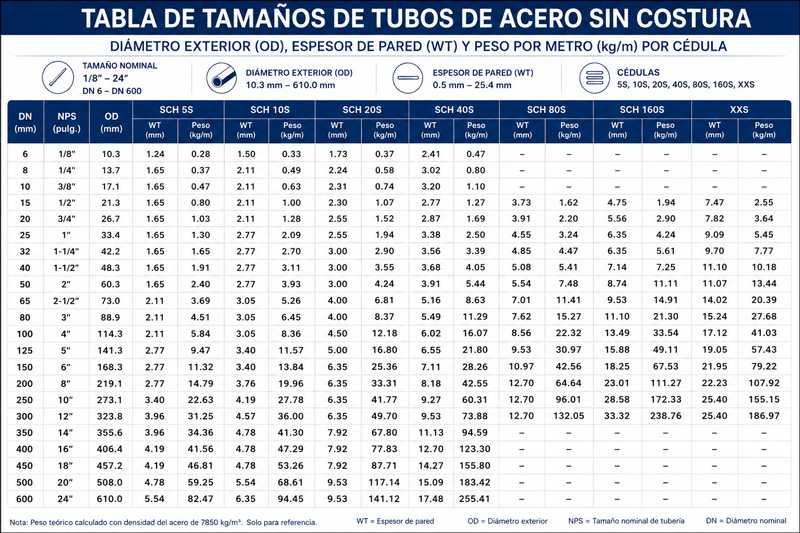

La siguiente tabla presenta las medidas de las tuberías de acero sin soldadura, incluyendo el diámetro exterior, el espesor de pared y las clasificaciones Schedule.
| DN | NPS (pulgadas) | Diámetro exterior (mm) | Schedule 5S WT (mm) | Peso (kg/m) | Schedule 10S WT (mm) | Peso (kg/m) | Schedule 20S WT (mm) | Peso (kg/m) | Schedule 40S WT (mm) | Peso (kg/m) | Schedule 80S WT (mm) | Peso (kg/m) | Schedule 160S WT (mm) | Peso (kg/m) | XXS WT (mm) | Peso (kg/m) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 1/8" | 10.3 | 1.2 | 0.2 | 1.24 | 0.28 | 1.5 | 0.33 | 1.73 | 0.37 | 2.41 | 0.47 | - | - | - | - |
| 6 | 1/4" | 13.7 | 1.2 | 0.37 | 1.65 | 0.49 | 2 | 0.58 | 2.24 | 0.63 | 3.02 | 0.8 | - | - | - | - |
| 10 | 3/8" | 17.1 | 1.2 | 0.47 | 1.65 | 0.63 | 2 | 0.74 | 2.31 | 0.84 | 3.2 | 1.1 | - | - | - | - |
| 15 | 1/2" | 21.3 | 1.65 | 0.8 | 2.11 | 1 | 2.3 | 1.07 | 2.77 | 1.27 | 3.73 | 1.62 | 4.75 | 1.94 | 7.47 | 2.55 |
| 20 | 3/4" | 26.7 | 1.65 | 1.03 | 2.11 | 1.28 | 2.55 | 1.52 | 2.87 | 1.69 | 3.91 | 2.2 | 5.56 | 2.9 | 7.82 | 3.64 |
| 25 | 1" | 33.4 | 1.65 | 1.3 | 2.77 | 2.09 | 2.55 | 1.94 | 3.38 | 2.5 | 4.55 | 3.24 | 6.35 | 4.24 | 9.09 | 5.45 |
| 32 | 1-1/4" | 42.2 | 1.65 | 1.65 | 2.77 | 2.7 | 3 | 2.9 | 3.56 | 3.39 | 4.85 | 4.47 | 6.35 | 5.61 | 9.7 | 7.77 |
| 40 | 1-1/2" | 48.3 | 1.65 | 1.91 | 2.77 | 3.11 | 3 | 3.55 | 3.68 | 4.05 | 5.08 | 5.41 | 7.14 | 7.25 | 11.1 | 10.18 |
| 50 | 2" | 60.3 | 1.65 | 2.4 | 2.77 | 3.93 | 3 | 4.24 | 3.91 | 5.44 | 5.54 | 7.48 | 8.74 | 11.11 | 11.07 | 13.44 |
| 65 | 2-1/2" | 73 | 2.11 | 3.69 | 3.05 | 5.26 | 4 | 6.81 | 5.16 | 8.63 | 7.01 | 11.41 | 9.53 | 14.91 | 14.02 | 20.39 |
| 80 | 3" | 88.9 | 2.11 | 4.51 | 3.05 | 6.45 | 4 | 8.37 | 5.49 | 11.29 | 7.62 | 15.27 | 11.1 | 21.3 | 15.24 | 27.68 |
| 100 | 4" | 114.3 | 2.11 | 5.84 | 3.05 | 8.36 | 4.5 | 12.18 | 6.02 | 16.07 | 8.56 | 22.32 | 13.49 | 33.54 | 17.12 | 41.03 |
| 125 | 5" | 141.3 | 2.77 | 9.47 | 3.4 | 11.57 | 5 | 16.8 | 6.55 | 21.8 | 9.53 | 30.97 | 15.88 | 49.11 | 19.05 | 57.43 |
| 150 | 6" | 168.3 | 2.77 | 11.32 | 3.4 | 13.84 | 6.35 | 25.36 | 7.11 | 28.26 | 10.97 | 42.56 | 18.25 | 67.53 | 21.95 | 79.22 |
| 200 | 8" | 219.1 | 2.77 | 14.79 | 3.76 | 19.96 | 6.35 | 33.31 | 8.18 | 42.55 | 12.7 | 64.64 | 23.01 | 111.27 | 22.23 | 107.92 |
| 250 | 10" | 273.1 | 3.4 | 22.63 | 4.19 | 27.78 | 6.35 | 41.77 | 9.27 | 60.31 | 12.7 | 96.01 | 28.58 | 172.33 | 25.4 | 155.15 |
| 300 | 12" | 323.8 | 3.96 | 31.25 | 4.57 | 36 | 6.35 | 49.7 | 9.53 | 73.88 | 12.7 | 132.05 | 33.32 | 238.76 | 25.4 | 186.97 |
| 350 | 14" | 355.6 | 3.96 | 34.36 | 4.78 | 41.3 | 7.92 | 67.8 | 11.13 | 94.59 | - | - | - | - | - | - |
| 400 | 16" | 406.4 | 4.19 | 41.56 | 4.78 | 47.29 | 7.92 | 77.83 | 12.7 | 123.3 | - | - | - | - | - | - |
| 450 | 18" | 457.2 | 4.19 | 46.81 | 4.78 | 53.26 | 7.92 | 87.71 | 14.27 | 155.8 | - | - | - | - | - | - |
| 500 | 20" | 508 | 4.78 | 59.25 | 5.54 | 68.61 | 9.53 | 117.14 | 15.09 | 183.42 | - | - | - | - | - | - |
| 600 | 24" | 610.0 | 5.54 | 82.47 | 6.35 | 94.45 | 9.53 | 141.12 | 17.48 | 255.41 | - | - | - | - | - | - |

Las medidas de las tuberías de acero sin soldadura se especifican normalmente mediante NPS o DN, diámetro exterior (OD), espesor de pared (WT) y Schedule (SCH). NPS indica el tamaño nominal de la tubería, mientras que el Schedule determina el espesor de pared para un NPS determinado.
Por ejemplo, una tubería de acero sin soldadura de 2" tiene un diámetro exterior de 60,3 mm. El espesor de pared cambia según el Schedule seleccionado:
| Especificación | Valor |
|---|---|
| NPS | 2" |
| Diámetro exterior | 60,3 mm |
| Espesor de pared SCH 40 | 3,91 mm |
| Espesor de pared SCH 80 | 5,54 mm |
Esto significa que una tubería con el mismo tamaño nominal de 2" puede tener diferentes espesores de pared según el Schedule seleccionado.
Las dimensiones de las tuberías de acero sin soldadura se determinan principalmente por tres parámetros: diámetro exterior, espesor de pared y longitud.
- Tubería de acero sin soldadura de pequeño diámetro: diámetro exterior normalmente de 6 mm a 89 mm.
- Tubería de acero sin soldadura de diámetro medio: diámetro exterior normalmente de 89 mm a 219 mm.
- Tubería de acero sin soldadura de gran diámetro: diámetro exterior normalmente de 219 mm o más.
Los espesores de pared convencionales se clasifican en tres series:
- Serie de espesores estándar: SCH5S a SCH160
- Serie de espesores reforzados: XS/XXS
- Serie de pared especialmente delgada: ST
Tubería de acero sin soldadura de pared delgada: el espesor de pared suele ser de 1 mm a 6 mm.
Tubería de acero sin soldadura de pared gruesa: el espesor de pared suele ser de 6 mm o más, y en algunos casos puede alcanzar 50 mm o más.
- Longitud fija: las longitudes estándar más habituales son 6 m, 9 m y 12 m.
- Longitudes múltiples: longitudes fabricadas bajo pedido según múltiplos específicos.
- Longitudes especiales: determinadas según las condiciones de producción, generalmente entre 4 m y 12 m.
Diámetros pequeños: algunos ejemplos son Φ25×2,5, Φ32×3 y Φ57×3,5.
Diámetros medios: algunos ejemplos son Φ89×4, Φ108×4,5 y Φ159×6.
Diámetros grandes: algunos ejemplos son Φ219×8, Φ273×10 y Φ325×12.
A continuación se muestra un resumen de las dimensiones habituales de las tuberías de acero sin soldadura, incluido el diámetro exterior (OD) y el espesor de pared (WT). Para consultar una tabla completa de OD y WT de tuberías de acero sin soldadura, véase la tabla detallada a continuación.
| Tipo de tubería | Diámetro exterior (OD) | Espesor de pared (WT) | Longitud | Ejemplos habituales |
|---|---|---|---|---|
| Diámetro pequeño | 6–89 mm | 1–6 mm | 6–12 m | Φ25×2,5, Φ32×3 |
| Diámetro medio | 89–219 mm | 5–16 mm | 6–12 m | Φ89×4, Φ108×4,5 |
| Diámetro grande | 219 mm o más | 6–50+ mm | 6–12 m | Φ219×8, Φ273×10 |
A continuación se resumen los rangos de medidas y las normas habituales para diferentes aplicaciones de tuberías de acero sin soldadura.
| Norma | Rango de tamaño (NPS) | Rango de OD (mm) | Rango de Schedule | Aplicación típica |
|---|---|---|---|---|
| API 5L | 2" – 24" | 60,3 – 610 mm | SCH40 – SCH160 | Transporte de petróleo y gas |
| ASTM A106 | 1/8" – 26" | 10,3 – 660 mm | SCH20 – SCH160 | Servicios a alta temperatura |
| ASTM A53 | 1/8" – 26" | 10,3 – 660 mm | SCH20 – SCH80 | Tuberías estructurales y de baja presión |
| Parámetro | Valor | Norma | Notas |
|---|---|---|---|
| Diámetro exterior (OD) | 10,2 – 139,7 mm | ASTM A192 / GB5310 | ≥26,9 mm, normalmente laminado en caliente |
| Espesor de pared (WT) | 0,5 – 16 mm | ASTM A210 | Diseñado para servicios de alta presión |
| Longitud | Hasta 12 m | — | Longitud fija o aleatoria |
| Aplicación | — | — | Calderas, sobrecalentadores |
| Parámetro | Rango / Valor habitual | Norma aplicable | Notas técnicas |
|---|---|---|---|
| Diámetro exterior (OD) | 6 – 101 mm | ASTM A179 / ASTM A213 | Se prefieren diámetros pequeños para diseños compactos de intercambiadores de calor |
| Espesor de pared (WT) | 0,85 – 12,7 mm | — | La estructura de pared delgada mejora la eficiencia de transferencia de calor |
| Longitud | Hasta 27 m | — | Los tubos más largos reducen las uniones soldadas y el riesgo de fugas |
| Aplicación | — | — | Intercambiadores de calor, condensadores y sistemas térmicos de alta eficiencia |
| Parámetro | Rango / Valor | Norma aplicable | Característica técnica principal |
|---|---|---|---|
| Diámetro exterior (OD) | 10 – 120 mm | EN 10305-1 | Alta precisión dimensional para aplicaciones de precisión |
| Espesor de pared (WT) | 0,5 – 5 mm | DIN 2391 | El estricto control de tolerancias garantiza un rendimiento uniforme |
| Longitud | 4 – 8 m | — | El proceso de estirado en frío proporciona un acabado superficial liso |
| Tolerancia dimensional | ±0,1 mm | — | Adecuada para mecanizado de precisión y sistemas hidráulicos |
| Parámetro | Valor / Rango | Norma de referencia | Descripción técnica |
|---|---|---|---|
| Diámetro exterior (OD) | 4 – 130 mm | EN 10305-4 | Optimizado para sistemas de tubos hidráulicos y de precisión |
| Grado del material | E235 / E355 | DIN 2391 | Alta resistencia y excelente maquinabilidad |
| Condición de suministro | NBK (Normalizado + Fosfatado) | — | Mejora la protección superficial y la resistencia a la corrosión |
| Campo de aplicación | Sistemas hidráulicos y neumáticos | — | Adecuado para líneas de transmisión de fluidos a alta presión |
El ángulo de laminación y la velocidad de laminación del perforador influyen directamente en la precisión del diámetro exterior de la tubería. Durante el laminado en frío, la reducción y el número de pasadas determinan la variación del espesor de pared. Las fluctuaciones en los parámetros del proceso también pueden provocar desviaciones dimensionales.
El diámetro, la redondez y la uniformidad del material del tocho tubular se reflejan en el producto terminado. Si el tocho presenta ovalidad, puede provocar fácilmente que el diámetro exterior de la tubería de acero pierda su redondez.
Las temperaturas de calentamiento excesivamente altas o desiguales pueden provocar una deformación irregular del tocho tubular, mientras que las diferencias en la velocidad de enfriamiento pueden generar desviaciones en la contracción dimensional, especialmente en los tubos estirados en frío de alta precisión.
Las holguras mecánicas y el desgaste de las matrices en equipos como laminadores y calibradores afectan directamente a la uniformidad del diámetro y el espesor de pared de la tubería. Los equipos antiguos pueden aumentar las variaciones dimensionales.
Una operación incorrecta durante procesos como el enderezado y el corte puede provocar desviaciones en la rectitud o la longitud de las tuberías.
Las tuberías de acero sin soldadura de gran diámetro (219–1422 mm) y pared gruesa (6–20 mm) cumplen los requisitos del transporte de fluidos a alta presión y a larga distancia, además de reducir el número de uniones.
Se utilizan principalmente tuberías de diámetro medio (25–377 mm) con un espesor de pared de 5–16 mm. Las tuberías de acero inoxidable sin soldadura se emplean habitualmente para medios corrosivos, mientras que las tuberías de pequeño diámetro (10–50 mm) pueden utilizarse en aplicaciones de baja presión.
Los tubos de acero sin soldadura para calderas tienen un diámetro exterior de 32–426 mm y un espesor de pared de 2,5–20 mm. Las calderas de alta presión requieren mayores espesores de pared y deben cumplir la norma GB5310.
Se utilizan principalmente tubos de precisión sin soldadura con un diámetro exterior de 6–200 mm y un espesor de pared de 0,5–10 mm. Se requieren tolerancias dimensionales estrictas, generalmente de hasta ±0,1 mm.
Las tuberías de pequeño diámetro (20–50 mm, espesor de pared de 1–3 mm) se utilizan para elementos decorativos, mientras que las tuberías de gran diámetro (159–630 mm, espesor de pared de 5–15 mm) se emplean como elementos de soporte estructural.
En las tuberías industriales generales, el Schedule requerido se selecciona en función del tamaño de la tubería, la presión de diseño, la temperatura, el material y la norma de diseño aplicable.
En servicios de alta presión o alta temperatura, pueden especificarse Schedules de mayor espesor, como SCH80 o SCH160, según la presión y temperatura de diseño, el material, el tamaño de la tubería y la norma aplicable.
En el transporte de petróleo y gas, se utilizan habitualmente tuberías de gran diámetro (DN200 o superior) con mayores espesores de pared, como SCH40–SCH160, para garantizar la resistencia y la fiabilidad durante el transporte a larga distancia.
Los tubos de precisión e hidráulicos suelen utilizar diámetros pequeños (≤120 mm) y paredes delgadas, priorizando la precisión dimensional sobre una elevada resistencia a la presión.
