API 5L

Fecha:2021-03-27Vista:1376Etiquetas:API 5L, Tubo de acero sin soldadura api 5l x42

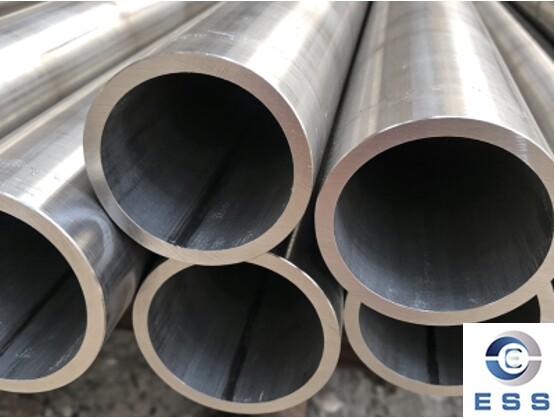

Tubo de acero sin soldadura api 5l x42

La norma API 5L es una norma para tuberías de acero desarrollada por el Instituto Americano del Petróleo (API), que se utiliza principalmente para regular la producción, el suministro y el transporte de tuberías de acero. Es una norma ampliamente utilizada en la industria global del petróleo y el gas, que abarca tuberías de acero sin costura y tuberías de acero soldadas, incluyendo tuberías con extremos lisos, roscados y abocardados, así como tuberías de paso recto (TFL) y tuberías con extremos prefabricados para uniones especiales. Especifica los requisitos técnicos, los métodos de inspección y las condiciones de entrega de las tuberías de acero para tuberías, garantizando así la calidad y la seguridad de los productos. A continuación, se detalla la norma API 5L:

Requisitos técnicos
1. Dimensiones y desviaciones
La norma API 5L especifica las desviaciones dimensionales admisibles de las tuberías de acero para tuberías, garantizando así su intercambiabilidad y consistencia.

2. Propiedades mecánicas
La norma exige que las tuberías de acero posean propiedades mecánicas específicas, como resistencia a la tracción, límite elástico, elongación, etc., para satisfacer las necesidades de diferentes aplicaciones.


Norma

Modelo

Resistencia a la tracción (MPa)

Límite elástico (MPa)

Índice de fluencia

Elongación (%)

Energía de impacto a 0 °C (Akv(J)

Método de tratamiento térmico

ESPECIFICACIÓN API 5L


X42

≥415

290~440

≤0.80

21

≥40

Normalización

X52

≥460

360~510

≤0.85

20

≥40

Normalización

X60

≥520

415~565

≤0.85

18

≥40

Normalización

X65

≥535

450~570

≤0.90

18

≥40

Enfriamiento Templado

X70

≥570

485~605

≤0.90

18

≥40

Enfriamiento Templado



3. Composición química
Existen requisitos claros para la composición química de las tuberías de acero para garantizar su resistencia a la corrosión y sus propiedades mecánicas.

4. Ensayos no destructivos
La norma API 5L exige la realización de ensayos no destructivos en tuberías de acero, como pruebas ultrasónicas, radiográficas, etc., para detectar defectos y grietas en su interior.

Grado estándar
Según la norma API 5L, las tuberías de acero se dividen en dos grados: API5L PSL1 y API SL PSL2. Entre ellos, el PSI (Niveles de Especificación del Producto) se refiere a los niveles de especificación del producto.

1. API 5L PSL1
La norma API 5L PSL1 exige que la composición química, las propiedades mecánicas y las dimensiones de las tuberías de acero cumplan con los requisitos pertinentes. Este grado de tubería de acero es adecuado para aplicaciones de transporte convencionales, como gas natural, petróleo y agua.

2. API 5L PSL2
En comparación con el PSL1, el API 5L PSL2 presenta requisitos más estrictos para las tuberías de acero. Presenta mayores requisitos en cuanto a composición química, propiedades mecánicas y restricciones de tamaño. Además, el PSL2 también incluye requisitos técnicos adicionales, como pruebas de impacto, pruebas no destructivas y tasa de calificación de soldadura.

Tubería de acero sin costura API 5L X42
La tubería API 5L X42 también se denomina tubería L290 (según la norma ISO 3183) y su límite elástico mínimo es de 42100 psi o 290 MPa. Es superior al Grado B. El API 5L contiene varios grados hasta X100, por lo que la tubería X42 es un grado medio-bajo y se requiere en grandes cantidades en la mayoría de las tuberías de transmisión de petróleo y gas.

La gama de grados de esta tubería incluye PSL1, PSL2 y servicio agrio, siendo adecuada para operaciones en tierra y mar adentro. API 5L X42 PSL1, generalmente se entrega laminado.
API 5L X42N/M/Q, apto para tuberías PSL2, se entrega en estados N, M y Q.
API 5L X42NS/MS/QS, para tuberías de servicio agrio.

R: Estado de laminado
N: Laminado de normalización, conformado de normalización, normalizado
Q: Revenido/templado
M: Laminado termomecánico o conformado termomecánico
S: Servicio agrio

Inspección y entrega
1. Métodos de inspección
La norma API 5L especifica diversos métodos de inspección, que incluyen inspección de apariencia, medición dimensional, pruebas de propiedades mecánicas, análisis de composición química, etc., para garantizar que la calidad de las tuberías de acero cumpla con los requisitos de la norma.

2. Condiciones de entrega
Según la norma API 5L, las condiciones de entrega de las tuberías de acero incluyen requisitos como el estado del tratamiento térmico, la calidad de la superficie, el embalaje y el marcado.

Ámbito de aplicación
1. Uso principal
Las tuberías de acero para tuberías que cumplen con la norma API 5L se utilizan principalmente para transportar fluidos como petróleo crudo, petróleo refinado, gas natural, así como otros fluidos como agua, aguas residuales y vapor.

2. Áreas de aplicación
Esta norma es aplicable a diversos sectores, como el petróleo, la petroquímica, el gas natural, la química del gas natural, la electricidad, la conservación del agua, etc., especialmente en sistemas de transporte por tuberías de larga distancia. Desempeña un papel importante.

Resumen
En resumen, la norma API 5L es indispensable para las tuberías de acero de tuberías en la industria global del petróleo y el gas. Establece las dimensiones, los grados, los requisitos técnicos, los métodos de inspección y las condiciones de entrega de las tuberías de acero para tuberías para garantizar su calidad y seguridad.
