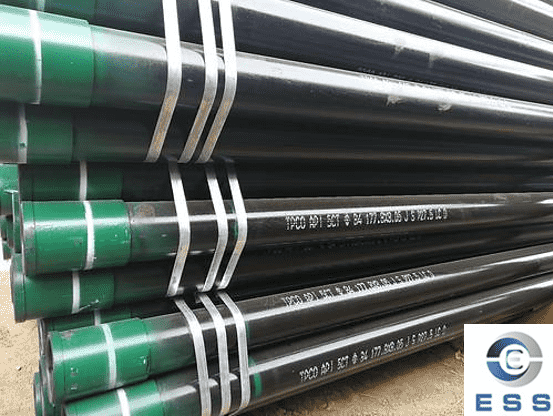

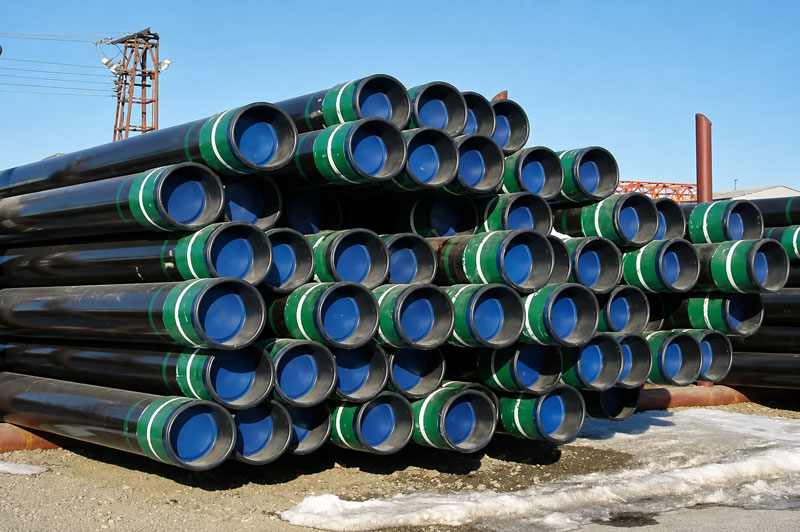

Tubería de revestimiento OCTG API 5CT H40

La tubería de revestimiento API H40 está diseñada para cumplir con la norma API Spec 5CT, que describe los requisitos para tuberías de revestimiento y de producción en pozos de petróleo y gas. Esta especificación incluye información detallada sobre materiales, propiedades mecánicas, dimensiones y procedimientos de prueba.

Composición química

La composición química de la tubería de revestimiento H40 busca un equilibrio entre resistencia y tenacidad. Las composiciones químicas típicas de la tubería de revestimiento H40 incluyen:

Elemento	Composición (%)
Carbono (C)	0,22 máx.
Manganeso (Mn)	0,30-1,20
Fósforo (P)	0,030 máx.
Azufre (S)	0,030 máx.
Silicio (Si)	0,10-0,35

Propiedades mecánicas

La tubería de revestimiento H40 está diseñada para proporcionar propiedades mecánicas suficientes para soportar las presiones y tensiones que se producen durante la perforación y la producción. Las propiedades mecánicas típicas incluyen:

Resistencia a la tracción: Mínimo 552 MPa (80 ksi)
Límite elástico: Mínimo 276 MPa (40 ksi)
Elongación: Al menos 20 % dentro de 2 pulgadas.

Tolerancias

La especificación API 5CT especifica tolerancias precisas para garantizar que la tubería cumpla con los estándares de calidad y rendimiento. Estas tolerancias incluyen:

Diámetro exterior (DE): ±1 % del diámetro exterior especificado
Espesor de pared: ±12,5 % del espesor de pared especificado
Peso: ±10 % del peso nominal por unidad de longitud

Tamaños de tubería de revestimiento API 5CT H40

DN	O. D.		Weight		W. T.		Forma de mecanizado de extremos
							Calidad de acero
	in	mm	lb/ft	kg/m	in	mm	H40
4 1/2	4.500	114.3	9.5	14.14	0.205	5.21	PS
			10.5	15.63	0.224	5.69	–
			11.6	17.26	0.250	6.35	–
			13.5	20.09	0.290	7.37	–
			15.1	22.47	0.337	9.56	–
5	5.000	127	11.5	17.11	0.220	5.59	–
			13	19.35	0.253	6.43	–
			15	22.32	0.296	7.52	–
			18	26.79	0.362	9.19	–
			21.4	31.85	0.437	11.1	–
			23.2	34.53	0.478	12.14	–
			24.1	35.86	0.500	12.7	–
5 1/2	5.500	139.7	14	20.83	0.244	6.2	PS
			15.5	23.07	0.275	6.98	–
			17	25.3	0.304	7.72	–
			20	29.76	0.361	9.17	–
			23	34.23	0.415	10.54	–
			26.8	39.88	0.500	12.7	–
			29.7	44.2	0.562	14.27	–
			32.6	48.51	0.625	15.88	–
			35.3	52.53	0.687	17.45	–
			38	56.55	0.750	19.05	–
			40.5	60.27	0.812	20.62	–
			43.1	64.14	0.875	22.22	–
6 5/8	6.625	168.28	20	29.76	0.288	7.32	PS
			24	35.72	0.352	8.94	–
			28	41.67	0.417	10.59	–
			32	47.62	0.475	12.06	–
7	7.000	177.8	17	25.3	0.231	5.87	PS
			20	29.76	0.272	6.91	PS
			23	34.23	0.317	8.05	–
			26	38.69	0.362	9.19	–
			29	43.16	0.408	10.36	–
			32	47.62	0.453	11.51	–
			35	52.09	0.498	12.65	–
			38	56.55	0.540	13.72	–
			42.7	63.54	0.625	15.88	–
			46.4	69.05	0.687	17.45	–
			50.1	74.56	0.750	19.05	–
			53.6	79.77	0.812	20.62	–
			57.1	84.97	0.875	22.22	–
7 5/8	7.625	193.68	24	35.72	0.300	7.62	PS
			26.4	39.29	0.328	8.33	–
			29.7	44.2	0.375	9.52	–
			33.7	50.15	0.430	10.92	–
			39	58.05	0.500	12.7	–
			42.8	63.69	0.562	14.27	–
			45.3	67.41	0.595	15.11	–
			47.1	70.09	0.625	15.88	–
			51.2	76.19	0.687	17.45	–
			55.3	80.3	0.750	19.05	–
8 5/8	8.625	219.08	24	35.72	0.264	6.71	–
			28	41.62	0.304	7.72	PS
			32	47.62	0.352	8.94	PS
			36	53.57	0.400	10.16	–
			40	59.53	0.450	11.43	–
			44	65.48	0.500	12.7	–
			49	72.92	0.557	14.15	–
9 5/8	9.625	244.48	32.3	48.07	0.312	7.92	PS
			36	53.57	0.352	8.94	PS
			40	59.53	0.395	10.03	–
			43.5	64.73	0.435	11.05	–
			47	69.94	0.472	11.99	–
			53.5	79.62	0.545	13.84	–
			58.4	86.91	0.595	15.11	–
			59.4	88.4	0.609	15.47	–
			64.9	96.58	0.672	17.07	–
			70.3	104.62	0.734	18.64	–
			75.6	112.5	0.797	20.24	–
10 3/4	10.750	273.05	32.75	48.74	0.279	7.09	PS
			40.5	60.27	0.350	8.89	PS
			15.5	67.71	0.400	10.16	–
			51	75.9	0.450	11.43	–
			55.5	82.59	0.495	12.57	–
			60.7	90.33	0.545	13.84	–
			65.7	97.77	0.595	15.11	–
			73.2	108.93	0.672	17.07	–
			79.2	117.86	0.734	18.64	–
			85.3	126.94	0.797	20.24	–
11 3/4	11.750		42	62.5	0.333	8.46	PS
			47	69.94	0.375	20.24	–
			54	80.36	0.435	8.46	–
			60	89.29	0.489	9.53	–
			65	96.73	0.534	11.05	–
			71	105.66	0.582	14.42	–
13 3/8	13.375	339.73	48	71.43	0.330	8.38	PS
			54.5	81.1	0.380	9.65	–
			61	90.78	0.430	10.92	–
			68	101.19	0.480	12.19	–
			72	107.15	0.514	13.06	–
16	16.000	406.4	65	96.73	0.375	9.53	PS
			75	111.61	0.438	11.13	–
			84	125.01	0.495	12.57	–
			109	162.21	0.656	16.66	–
18 5/8	18.625	473.08	87.5	130.21	0.435	11.05	PS
20	20.000	508	94	139.89	0.438	11.13	PSL
			106.5	158.49	0.500	12.7	–
			133	197.93	0.635	16.13	–

Proceso de fabricación de tubería de revestimiento OCTG API 5CT H40

1. Producción de acero

Producción de acero crudo: Este proceso comienza con la producción de acero crudo, generalmente en un horno de arco eléctrico o un convertidor básico de oxígeno. La composición química y las propiedades mecánicas se controlan estrictamente para cumplir con las especificaciones requeridas para la tubería de revestimiento de tuberías de yacimientos petrolíferos.

2. Conformado

Conformado de la palanquilla: El acero producido se lamina en caliente en palanquillas cilíndricas, que sirven como materia prima para las etapas posteriores de fabricación.

3. Perforación y laminado

Fabricación de la carcasa hueca: La palanquilla se calienta y perfora para formar una carcasa hueca, que se convertirá en la tubería de revestimiento sin costura.

Proceso de laminado: La palanquilla perforada se lamina para reducir su diámetro y espesor de pared, a la vez que aumenta su longitud. Este proceso se repite en múltiples cajas de laminación para lograr las dimensiones y el rendimiento deseados.

4. Tratamiento térmico

Mejora de las propiedades mecánicas: La carcasa se somete a un proceso de tratamiento térmico para mejorar su resistencia y tenacidad. Esto generalmente incluye temple y revenido para lograr la resistencia a la fluencia y la dureza especificadas.

5. Enderezamiento e inspección

Aseguramiento de la precisión dimensional: Enderece la tubería de revestimiento para eliminar cualquier deformación residual.

Pruebas no destructivas: Utilice diversos métodos, como pruebas ultrasónicas, pruebas electromagnéticas e inspección visual, para detectar defectos superficiales o internos.

6. Roscado

Preparación de la conexión: Mecanice las roscas en ambos extremos de la tubería de revestimiento con una máquina roscadora especializada. Estas roscas deben ajustarse a dimensiones y geometría precisas para garantizar una conexión y un sellado adecuados con otros componentes del fondo del pozo.

7. Protección de la superficie

Aplicación de un recubrimiento protector: Aplique una capa protectora a la tubería de revestimiento, como un recubrimiento resistente a la corrosión o un compuesto fijador de roscas, para protegerla de los riesgos ambientales y operativos que se presentan durante las operaciones de perforación y producción.

Pruebas

Para garantizar la calidad y el rendimiento de la tubería de revestimiento H40, se realizan diversas pruebas según los requisitos de la especificación API 5CT:

1. Prueba hidrostática

La prueba hidrostática verifica la capacidad de la tubería para soportar la presión interna. Durante la prueba, la tubería se llena con agua y se presuriza a una presión específica para detectar fugas y problemas de integridad estructural.

2. Pruebas no destructivas (END)

Los métodos de pruebas no destructivas se utilizan para inspeccionar defectos internos y superficiales en tuberías sin dañarlas. Los métodos comunes de END incluyen:

Pruebas ultrasónicas: Utilizan ondas sonoras de alta frecuencia para detectar defectos internos.
Pruebas de partículas magnéticas: Utilizan campos magnéticos para detectar defectos superficiales y cercanos a la superficie.

3. Pruebas mecánicas

Las pruebas mecánicas se realizan para verificar las propiedades mecánicas de las tuberías, incluyendo:

Pruebas de tracción: Miden la resistencia a la tracción, el límite elástico y la elongación.
Pruebas de dureza: Verifican los grados de dureza para garantizar el cumplimiento de los límites especificados. Prueba de Aplanamiento: Comprueba la capacidad de la tubería para soportar la deformación sin agrietarse.

Tratamiento Térmico

Se pueden aplicar procesos de tratamiento térmico, como el normalizado, a las tuberías de revestimiento H40 para mejorar sus propiedades mecánicas y garantizar la estabilidad de su rendimiento.

Normalizado: El normalizado consiste en calentar la tubería de acero a una temperatura superior a su temperatura crítica y luego enfriarla al aire. Este proceso refina la estructura del grano, mejorando la tenacidad y la resistencia de la tubería.

Preguntas Frecuentes

1. ¿Cuál es la diferencia entre las tuberías de revestimiento H40 y J55?

La principal diferencia entre las tuberías de revestimiento J55 y H40 es la resistencia.
Límite Elástico H40: 276 MPa
Límite Elástico J55: 379 MPa

2. ¿Qué tamaños están disponibles para las tuberías de revestimiento API 5CT H40?

La tubería de revestimiento API 5CT H40 suele estar disponible en diámetros exteriores que van desde 4 1/2 pulgadas hasta 20 pulgadas.

Conclusión

La tubería de revestimiento API 5CT H40 es un grado de acero de baja resistencia para yacimientos petrolíferos, utilizado principalmente en pozos someros o en tuberías de revestimiento de estructura superficial. Sus ventajas incluyen su bajo costo, su fabricación sencilla y su buena plasticidad. Sin embargo, en entornos de alta presión y pozos profundos, suele sustituirse por aceros de mayor calidad, como las tuberías de revestimiento J55, tuberías de revestimiento N80 o tuberías de revestimiento P110. A medida que el desarrollo de petróleo y gas avanza hacia pozos más profundos y formaciones complejas, el ámbito de aplicación del H40 se ha reducido, pero aún mantiene una demanda estable en los sectores de tuberías de revestimiento de conductos y de superficie.
