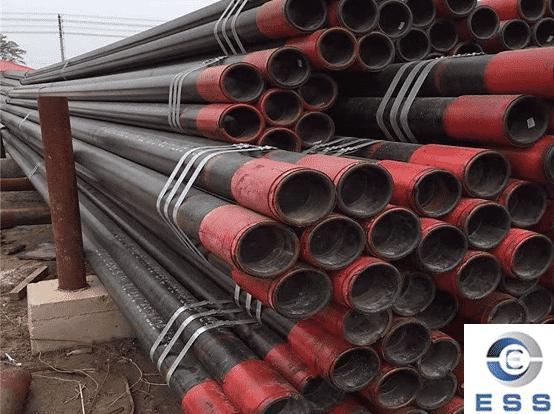

Tuberías de revestimiento API 5CT N80-1 vs. N80Q

N80-1 y N80Q son grados específicos de la clasificación N80 para tuberías de revestimiento en la especificación API 5CT. Se utilizan ampliamente en tuberías de revestimiento en la industria del petróleo y el gas, proporcionando integridad estructural al pozo, previniendo la contaminación por agua dulce y garantizando un paso confiable para la producción de petróleo y gas. Cada grado tiene características únicas que se adaptan a diferentes condiciones operativas.

Si bien las tuberías de revestimiento N80-1 y N80Q tienen la misma clasificación de resistencia, difieren significativamente en resistencia al impacto, resistencia a la corrosión bajo tensión y condiciones de pozo aplicables debido a diferencias en los métodos de tratamiento térmico y la microestructura.

Norma API 5CT

La norma API 5CT especifica los requisitos para tuberías y tubos de revestimiento de pozos de petróleo y gas. Esta norma especifica principalmente: clasificación del grado de acero, composición química, propiedades mecánicas, dimensiones y peso, requisitos de tratamiento térmico y métodos de prueba e inspección.

Los grados comunes de acero para tuberías de revestimiento API 5CT incluyen:

Grado de acero	Límite elástico mínimo
H40	40 ksi
J55	55 ksi
K55	55 ksi
N80	80 ksi
L80	80 ksi
P110	110 ksi

El N80 se subdivide en dos tipos: N80-1 y N80Q. Tanto las tuberías de revestimiento N80-1 como N80Q están diseñadas de acuerdo con estas normas para garantizar su resistencia a las presiones operativas y las condiciones ambientales que se presentan durante la perforación y la producción.

Composición química

La composición química de las tuberías de revestimiento N80-1 y N80Q equilibra la resistencia, la tenacidad y la soldabilidad. Las composiciones químicas típicas incluyen:

1. N80-1

Elemento	Composición (%)
Carbono (C)	0,28-0,45
Manganeso (Mn)	0,40-1,00
Fósforo (P)	0,030 máx.
Azufre (S)	0,030 máx.
Silicio (Si)	0,20-0,35

2. N80Q

Elemento	Composición (%)
Carbono (C)	0,28-0,45
Manganeso (Mn)	1,15-1,70
Fósforo (P)	0,030 máx.
Azufre (S)	0,030 máx.
Silicio (Si)	0,20-0,35

Propiedades mecánicas

Las propiedades mecánicas de las tuberías de revestimiento N80-1 y N80Q garantizan su durabilidad y fiabilidad en diversas condiciones de operación. Las propiedades mecánicas típicas incluyen:

Resistencia a la tracción: 689-896 MPa (100-130 ksi)
Límite elástico: Mínimo 552 MPa (80 ksi)
Elongación: Al menos 15 % dentro de 2 pulgadas.

Dimensiones y tolerancias

1. Dimensiones

Las dimensiones de las tuberías de revestimiento N80-1 y N80Q se determinan por su diámetro exterior (DE) y el espesor de pared. Las dimensiones estándar cumplen con los requisitos de API 5CT. Las dimensiones más utilizadas incluyen:

Diámetro exterior (DE): 4 1/2 pulgadas a 20 pulgadas
Espesor de pared: Varía según los requisitos de la aplicación.

2. Tolerancias

API 5CT especifica tolerancias precisas para garantizar que la tubería cumpla con los estándares de calidad y rendimiento. Estas tolerancias incluyen:

Diámetro exterior (DE): ±1 % del diámetro exterior especificado
Espesor de pared: ±12,5 % del espesor de pared especificado
Peso: ±10 % del peso nominal por unidad de longitud

Materiales y fabricación

1. Materiales

Las tuberías de revestimiento N80-1 y N80Q se fabrican con acero al carbono, combinando resistencia, tenacidad y rentabilidad. Los dos grados de tubería de revestimiento difieren ligeramente en la selección de materiales para satisfacer los distintos requisitos operativos.

2. Producción

El proceso de fabricación de las tuberías de revestimiento N80-1 y N80Q consta de varios pasos para garantizar la calidad y el rendimiento:

Acerería: El acero al carbono de alta calidad se produce mediante procesos como el horno de arco eléctrico (EAF) o el convertidor básico de oxígeno (BOF).
Conformado: El acero se conforma en formas cilíndricas mediante procesos como el laminado sin costura o la soldadura.
Tratamiento térmico: Las tuberías de revestimiento se someten a procesos de tratamiento térmico para mejorar sus propiedades mecánicas.

Acabado: Los tubos de revestimiento se terminan para lograr la calidad de superficie, las dimensiones y las tolerancias requeridas.

Pruebas

Para garantizar la calidad y el rendimiento de las tuberías N80-1 y N80Q, se realizaron varias pruebas según los requisitos de API 5CT:

1. Prueba hidrostática

La prueba hidrostática verifica la capacidad de la tubería para soportar la presión interna. En esta prueba, la tubería se llena con agua y se presuriza a una presión específica para detectar fugas y problemas de integridad estructural.

2. Pruebas no destructivas (END)

Los métodos de pruebas no destructivas se utilizan para detectar defectos internos y superficiales en las tuberías sin dañarlas. Los métodos comunes de END incluyen:

Pruebas ultrasónicas: Detectan defectos internos mediante ondas sonoras de alta frecuencia.
Pruebas de partículas magnéticas: Detectan defectos superficiales y cercanos a la superficie mediante campos magnéticos.

3. Pruebas mecánicas

Se realizan pruebas mecánicas para verificar las propiedades mecánicas de la tubería, incluyendo:

Pruebas de tracción: Miden la resistencia a la tracción, el límite elástico y la elongación.
Prueba de dureza: Verifica el grado de dureza para garantizar el cumplimiento de los límites especificados.
Prueba de aplanamiento: Comprueba la capacidad de la tubería para soportar la deformación sin agrietarse.

Tratamiento térmico

Las tuberías de revestimiento N80-1 y N80Q pueden someterse a procesos de tratamiento térmico como normalización, temple y revenido para mejorar sus propiedades mecánicas y garantizar la estabilidad de su rendimiento:

1. Normalización

La normalización consiste en calentar la tubería de acero a una temperatura superior a su temperatura crítica y luego enfriarla al aire. Este proceso refina la estructura del grano, mejorando la tenacidad y la resistencia de la tubería de acero.

2. Temple y revenido

Los procesos de temple y revenido consisten en calentar la tubería a alta temperatura, templarla en agua o aceite para un enfriamiento rápido y luego calentarla a una temperatura más baja para aliviar la tensión y mejorar la tenacidad.

Diferencias entre N80-1 y N80Q

Elemento	N80-1	N80Q
Método de tratamiento térmico	Normalizado	Templado y revenido
Microestructura	Ferrita + Perlita	Martensita revenida
Tenacidad	Alta	Más alta
Resistencia a la corrosión por tensión	Promedio	Mejor
Condiciones adecuadas para pozos	Pozos petrolíferos convencionales	Pozos de alta presión o complejos

Conclusión

Las tuberías de revestimiento N80-1 y N80Q son componentes esenciales para la perforación y producción de pozos de petróleo y gas. Fabricadas según las normas API 5CT, garantizan calidad, rendimiento y fiabilidad. Gracias a rigurosos procesos de fabricación, dimensiones y tolerancias precisas, y pruebas exhaustivas, las tuberías de revestimiento N80-1 y N80Q ofrecen un rendimiento fiable en diversos entornos de perforación y producción. Su alta resistencia y composición química específica las hacen aptas para condiciones operativas adversas, garantizando robustez y fiabilidad para la integridad del pozo.
