Tubos para calderas: Diferencia entre tubos sin costura y soldados

Los tubos para calderas son productos de acero con extremos abiertos y sección transversal hueca, con una gran relación longitud-circunferencia. Sirven como componentes críticos de transmisión de alta temperatura y alta presión en industrias como la energética, la petroquímica y la metalúrgica. Su calidad y rendimiento inciden directamente en la seguridad y la vida útil de los equipos.

Los tubos para calderas se pueden clasificar como sin costura o soldados según su método de producción. Estos dos tipos difieren significativamente en el proceso de fabricación, el rendimiento, el coste y los escenarios de aplicación.

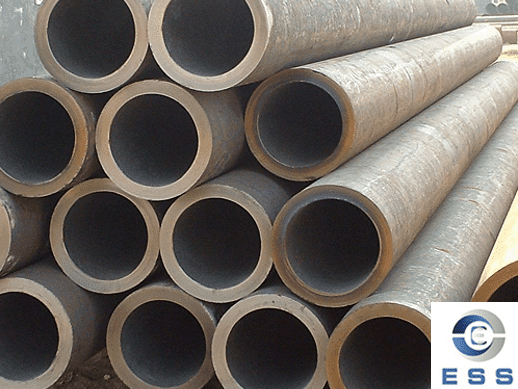

¿Qué es un tubo sin costura para calderas?

Los tubos sin costura para calderas se fabrican mediante laminación en caliente, estirado en frío (laminación) o extrusión en caliente. No tienen soldaduras y son una estructura de una sola pieza.

1. Características principales

Fuerte integridad estructural, propiedades mecánicas uniformes y sin puntos débiles en las soldaduras.

2. Normas comunes

Norma china: GB 5310 "Tubería de acero sin costura para calderas de alta presión"
Normas estadounidenses: ASTM A192, ASTM A210, ASTM A335
Norma europea: EN 10216-2

¿Qué es un tubo soldado para caldera?

Los tubos soldados para caldera se fabrican soldando placas o tiras de acero tras su laminación. Los métodos de soldadura más comunes incluyen la soldadura por resistencia eléctrica (ERW) y la soldadura por arco sumergido (SAW). Las tecnologías de soldadura modernas, como la soldadura láser automatizada y la inspección por rayos X, han mejorado significativamente su fiabilidad.

1. Características principales de los tubos soldados para caldera

Alta eficiencia de fabricación, bajo coste y facilidad de producción en masa.

2. Normas comunes para tubos soldados para calderas

Norma china: GB/T 16507 "Calderas acuotubulares"
Normas estadounidenses: ASTM A178, ASTM A214
Norma europea: EN 10217-2

Diferencias clave entre tubos soldados y sin costura para calderas

1. Comparación del proceso de fabricación

Tubos sin costura para calderas

Estos tubos no requieren soldadura y se fabrican mediante laminación en caliente o estirado en frío. No tienen costuras de soldadura y ofrecen una excelente continuidad general. Sin embargo, esto implica mayores costos de producción y plazos de entrega más largos.

Tubos soldados para calderas

Fabricados a partir de placas de acero laminadas en frío o en caliente, el proceso de fabricación consiste en conformar el material en forma tubular y soldar las costuras. Este método es más rápido y económico.

2. Comparación de rendimiento

Tubos de caldera sin costura

Los tubos de caldera sin costura no presentan defectos de soldadura, ofrecen mayor resistencia a la tracción y a la presión, soportan temperaturas y presiones más altas y ofrecen una estabilidad superior en condiciones de alta temperatura y alta presión.

Tubos de caldera soldados

Los tubos de caldera soldados se ven afectados por la costura de soldadura, lo que resulta en propiedades mecánicas ligeramente inferiores a las del propio tubo. Sin embargo, en condiciones normales de funcionamiento, cumplen con los requisitos básicos de servicio.

3. Comparación de rentabilidad

Tubos de caldera sin costura

Debido al procesamiento complejo y al material de alta calidad de los tubos de caldera, son más caros.

Tubos de caldera soldados

Suelen ofrecer entre un 20 % y un 30 % más de rentabilidad que los tubos sin costura. Una menor pérdida de material, una mayor eficiencia de producción y una mayor disponibilidad hacen de los tubos de caldera soldados una opción económica.

4. Comparación de consistencia dimensional

Tubos de caldera sin costura

Debido al proceso de perforación, el espesor y el diámetro pueden variar significativamente.

Tubos soldados para calderas

Ofrecen una precisión dimensional y un acabado superficial superiores, fundamentales para aplicaciones que requieren tolerancias precisas.

5. Comparación de inspección y pruebas

Tubos sin costura para calderas

Los tubos sin costura se someten a pruebas de uniformidad y resistencia a la presión.

Tubos soldados para calderas

Los tubos soldados requieren inspección ultrasónica o por rayos X de las soldaduras.

6. Comparación de aplicaciones

Tubos sin costura para calderas

Aunque son más caros, se utilizan normalmente en aplicaciones de vapor a ultraalta presión, entornos con ciclos térmicos rápidos y sistemas que requieren tolerancia cero a defectos estructurales.

Tubos soldados para calderas

Gracias a su precio competitivo y rendimiento fiable, se utilizan ampliamente en centrales eléctricas, refinerías, plantas químicas y sistemas de climatización (HVAC).

Tubos sin costura vs. soldados para calderas: ¿Cómo elegir?

1. Condiciones de funcionamiento

Si la temperatura de funcionamiento es >500 °C y la presión es >15 MPa, se recomiendan los tubos sin costura para calderas.

2. Factores presupuestarios

Si la empresa cuenta con un presupuesto limitado y requisitos operativos relativamente flexibles, los tubos soldados para calderas, que son rentables, son más adecuados.

3. Aplicaciones específicas

Los equipos críticos (como las líneas principales de vapor de las centrales eléctricas y los reactores químicos) deben utilizar tubos sin costura; los equipos generales de intercambio de calor pueden utilizar tubos soldados.

Preguntas frecuentes

P1: ¿Cuál es la vida útil de los tubos sin costura y los tubos soldados para calderas?

R1: En condiciones normales de funcionamiento, la diferencia en la vida útil entre ambos no es significativa; sin embargo, a altas temperaturas y altas presiones, los tubos sin costura para calderas tienen una vida útil más larga.

P2: ¿Representa un riesgo para la seguridad la costura de soldadura de los tubos soldados para calderas?

R2: Siempre que cumpla con las normas ASTM/GB/EN y se someta a rigurosas pruebas de rayos X/ultrasónicas, la costura de soldadura puede alcanzar un rendimiento cercano al del material original, garantizando así la seguridad.

P3: ¿Pueden los tubos soldados para calderas sustituir a los tubos sin costura?

R: Pueden sustituir por completo algunas condiciones de operación de media y baja presión, pero los tubos sin costura para calderas siguen siendo necesarios en entornos de alto riesgo, como centrales nucleares y hornos de craqueo petroquímicos.

Resumen

Los tubos sin costura y los soldados para calderas tienen sus ventajas: los tubos sin costura se centran en la seguridad y la fiabilidad en condiciones de operación extremas, mientras que los tubos soldados destacan por su rentabilidad y precisión dimensional. Al elegir entre estos dos tipos de tubos, tenga en cuenta la presión de operación, la temperatura, el presupuesto y los requisitos de vida útil.
