¿Qué es la tubería de acero al carbono SCH 80?

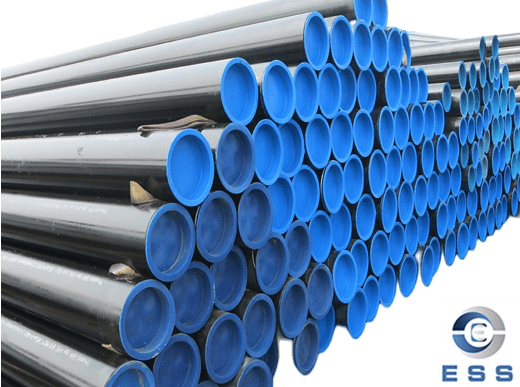

Tubería SCH 80

La tubería SCH 80 es un tipo de tubería ampliamente utilizada para el transporte de fluidos y gases a alta presión. Su característica principal es su mayor espesor de pared, lo que la convierte en una de las normas de espesor de pared de tuberías (Schedules) reconocidas internacionalmente.

Este sistema, definido por las normas ANSI/ASME B36.10 (aceros al carbono y aleados) y B36.19 (acero inoxidable), utiliza un "número de cédula" para distinguir los diferentes grados de espesor de pared.

En general, para el mismo diámetro nominal de tubería (NPS), un número de cédula más alto indica un mayor espesor de pared y una mayor capacidad de carga de presión.

Normas de fabricación para la tubería de acero al carbono SCH 80

La tubería de acero al carbono SCH 80 se fabrica generalmente según normas como ASTM A106 Grado B (tubería de acero al carbono sin costura para servicio a alta temperatura), ASTM A53 Grado B (tubería de acero sin costura y soldada) o API 5L Grado B (tubería de línea). La norma ASTM A106 Grado B es adecuada para entornos de alta temperatura, con una temperatura máxima de operación que no supere los 425 °C.

Proceso de fabricación de la tubería de acero al carbono SCH 80

Las tuberías con un espesor neto (NPS) de ≤ 1,5 pulgadas pueden fabricarse mediante laminación en caliente o estirado en frío. Las tuberías estiradas en frío requieren normalización para aliviar las tensiones internas.
Las tuberías de mayor tamaño se fabrican típicamente mediante trabajo en caliente y, por lo general, no requieren tratamiento térmico adicional.

Composición química de la tubería de acero al carbono SCH 80

Ejemplo: Composición química de la tubería ASTM A106 Grado B
C: ≤0,30 %
Mn: 0,29-1,06 %
P y S: ≤0,035 %
Si: ≥0,10 %
También contiene oligoelementos como Cu, Ni, Cr, Mo y V. La cantidad total de elementos residuales no supera el 1 %.

Características de las tuberías de acero al carbono SCH 80

1. Alta resistencia

Las tuberías cédula 80 presentan un mayor espesor de pared, lo que resulta en una mayor resistencia mecánica que las tuberías con espesores de pared más bajos.

2. Resistencia a condiciones adversas

Las tuberías de acero al carbono SCH 80 son conocidas por su excelente rendimiento en entornos hostiles, incluyendo altas temperaturas, altas presiones o medios corrosivos.

3. Adecuadas para sistemas de alta presión

Estas tuberías son ideales para aplicaciones que implican la transmisión de fluidos o gases a alta presión, como procesos industriales o sistemas donde mantener una alta presión es crucial.

4. Soldabilidad

El acero al carbono, incluidas las tuberías SCH 80, es reconocido por su excelente soldabilidad, lo que permite conexiones fáciles y seguras durante la instalación y el mantenimiento.

5. Rentabilidad

Si bien las tuberías de acero al carbono SCH 80 son más caras que las tuberías de menor especificación, son una solución rentable para aplicaciones que requieren un sistema de tuberías robusto y confiable.

Especificaciones de la tubería de acero al carbono SCH 80: Tamaño/Espesor de pared/Peso

Tamaño nominal (pulgadas)	Diámetro exterior (pulgadas/mm)	Espesor de pared (pulgadas/mm)	Peso (lb/ft)
1/8	0.405/10.3	0.095 / 2.41	0.31
1/4	0.54 / 13.7	0.119 / 3.02	0.54
1/2	0.84 / 21.3	0.147 / 3.73	1.09
3/4	1.05 / 26.7	0.154 / 3.91	1.47
1	1.315 / 33.4	0.179 / 4.55	2.17
1 1/4	1.66 / 42.2	0.191 / 4.85	3
1 1/2	1.9 / 48.3	0.2 / 5.08	3.63
2	2.375 / 60.3	0.218 / 5.54	5.02
2 1/2	2.875 / 73	0.276 / 7.01	7.66
3	3.5 / 88.9	0.3 / 7.62	10.25
3 1/2	4 / 101.6	0.318 / 8.08	12.5
4	4.5 / 114.3	0.337 / 8.56	14.98
5	5.563 / 141.3	0.375 / 9.53	20.78
6	6.625 / 168.3	0.432 / 10.97	28.57
8	8.625 / 219.1	0.5 / 12.7	43.39
10	10.75 / 273	0.594 / 15.09	64.43
12	12.75 / 323.8	0.688 / 17.48	88.63
14	14 / 355.6	0.75 / 19.05	106.13
16	16 / 406.4	0.844 / 21.44	136.61
18	18 / 457	0.938 / 23.83	170.92
20	20 / 508	1.031 / 26.19	208.87
24	24 / 610	1.125 / 30.96	296.58

Nota: Para conocer las dimensiones completas, consulte la norma ASME B36.10. Los pesos son solo de referencia; los pesos reales pueden variar ligeramente debido a las tolerancias del material y la fabricación.

Presiones nominales para la tubería SCH 80

La presión máxima de trabajo admisible (MAWP) real de una tubería depende del material, la temperatura de funcionamiento y los criterios de diseño. A continuación, se presentan las presiones nominales estimadas para la tubería SCH 80 CS a temperatura ambiente (según el Código de Tuberías de Proceso ASME B31.3):

NPS (pulgadas)	DE (mm)	Presión Máxima Admisible (psi)	(kPa)
1/4	13.7	10,798	74,452
1/2	21.3	8,575	59,125
1	33.4	6,670	45,990
2	60.3	4,498	31,014
3	88.9	4,200	28,959
6	168.3	3,195	22,030
8	219.1	2,841	19,589
12	323.8	2,644	18,230

Aplicaciones de la tubería de acero al carbono SCH 80

1. Procesamiento industrial

La tubería de acero al carbono SCH 80 se utiliza comúnmente en equipos de fabricación, robótica y maquinaria pesada donde se deben transportar fluidos a alta presión.

2. Sistemas de alta presión

Estas tuberías de acero al carbono SCH 80 son adecuadas para equipos de limpieza, calefacción por vapor y sistemas de energía donde se requiere resistencia a la erosión y a la presión.

3. Industria del petróleo y el gas

En la industria del petróleo y el gas, la tubería de acero al carbono SCH 80 se utiliza para la recolección y el transporte de petróleo y gas, tuberías de plataformas de perforación y procesos de alta presión en refinerías.

4. Generación de energía

En centrales eléctricas, la tubería SCH 80 CS se utiliza para tuberías de vapor de alta presión, sistemas de suministro de agua, intercambiadores de calor y unidades condensadoras.

5. Procesamiento químico

Debido a su resistencia a la corrosión y a sus propiedades de alta presión, la tubería de acero al carbono SCH 80 se utiliza ampliamente para transportar medios corrosivos y fluidos de reacción de alta temperatura y alta presión. Se encuentra comúnmente en entradas y salidas de reactores y en sistemas de intercambio de calor.

Preguntas frecuentes

P1: ¿Cuál es mejor, la tubería de acero al carbono SCH 40 o SCH 80?

R: No existe "mejor", solo "más adecuada".
SCH 40: Adecuada para aplicaciones generales de baja presión (como plomería de edificios y sistemas de aire a baja presión), con menor costo y menor peso.

SCH 80: Adecuada para aplicaciones de alta presión y alta temperatura con riesgo de impacto mecánico o condiciones de operación severas (como tuberías de proceso, vapor a alta presión y sistemas hidráulicos).

P2: ¿Cómo comprar tubos de acero al carbono SCH 80 que cumplan con las normas?

R: Elija un proveedor o fabricante de tubos de acero profesional y de buena reputación.
Al comprar, asegúrese de solicitar específicamente productos que cumplan con normas como ASTM A106 (sin costura) o ASTM A53 (soldados/sin costura).

Solicite un certificado de material (MTC/MTR) para garantizar que la composición química y las propiedades mecánicas del material cumplan plenamente con las especificaciones.
