Sobre nosotros
Eastern Steel Manufacturing Co.,Ltd es un fabricante y distribuidor líder de tubos de acero sin costura, tubos de acero soldados, productos OCTG y accesorios. Suministramos procesamiento de primer paso, piezas semiterminadas y piezas terminadas para ayudar a nuestros clientes a cumplir con los requisitos de fabricación más allá de su capacidad o para mejorar las operaciones avanzando en el procesamiento de preproducción.
Noticias
En esta columna puede encontrar los artículos relacionados con las tuberías de acero que necesita, incluidas las tendencias de la industria, los estándares y materiales de los productos y algunas pautas técnicas.
Servicios
Eastern Steel Manufacturing Co., Ltd no solo mejora la producción de productos y los servicios de venta, sino que también brinda servicios adicionales de valor agregado. Siempre que lo necesite, podemos completar sus necesidades específicas juntos.
Instalación
Eastern Steel Manufacturing Co., Ltd no solo mejora la producción de productos y los servicios de venta, sino que también brinda servicios adicionales de valor agregado. Siempre que lo necesite, podemos completar sus necesidades específicas juntos.
Proyectos
Muchos años de experiencia en proyectos a gran escala en varios campos (petróleo y amp; Gas, Construcción, Energía Eléctrica, Marina & Costa afuera, Tratamiento de agua, Exploración & Servicios de perforación, oleoductos y amp; Petroquímica, etc.）, el equipo de proyecto profesional es responsable desde la recepción hasta el final del proyecto.

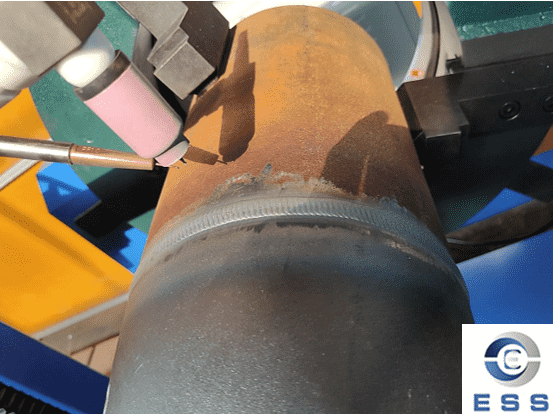

El control de la temperatura de soldadura en tuberías de acero al carbono consiste en controlar el precalentamiento, la temperatura entre pasadas (interpass) y, cuando sea necesario, el tratamiento térmico posterior a la soldadura (PWHT). El objetivo es garantizar soldaduras de calidad, reducir los defectos y mantener las propiedades mecánicas del acero.
La temperatura de soldadura influye directamente en la velocidad de enfriamiento del cordón y de la zona afectada por el calor (HAZ). Un enfriamiento demasiado rápido puede aumentar la dureza y el riesgo de fisuración por hidrógeno, mientras que un aporte de calor excesivo puede provocar crecimiento del grano, pérdida de tenacidad y deformaciones. Por ello, la temperatura debe ajustarse según el grado del acero, el espesor de pared, el equivalente de carbono (CE), el proceso de soldadura y las condiciones de servicio.
En la mayoría de los proyectos, los requisitos de temperatura se definen en la Especificación del Procedimiento de Soldadura (WPS) y se verifican mediante el Registro de Calificación del Procedimiento (PQR). Además, normas como ASME Sección IX, ASME B31.3 y API 1104 establecen los criterios aplicables para el precalentamiento, la temperatura entre pasadas y el PWHT.
La siguiente tabla resume los rangos de temperatura más utilizados durante la soldadura de tuberías de acero al carbono. Los valores reales deben ajustarse siempre a la WPS calificada, los códigos de diseño aplicables y las especificaciones del proyecto.
| Etapa de Soldadura | Temperatura Típica | Objetivo Principal |
|---|---|---|
| Temperatura de precalentamiento | 50–200 °C (122–392 °F) | Reduce la velocidad de enfriamiento, minimiza el riesgo de fisuración por hidrógeno y mejora la soldabilidad. |
| Temperatura entre pasadas (Interpass) | Normalmente ≤150 °C (302 °F), o según la WPS | Mantiene una calidad de soldadura uniforme y evita la acumulación excesiva de calor durante la soldadura multipasada. |
| Temperatura de PWHT | 580–650 °C (1.076–1.202 °F) | Alivia las tensiones residuales, reduce la dureza y mejora el rendimiento a largo plazo de las uniones soldadas. |
Los valores indicados anteriormente representan recomendaciones habituales de la industria y no deben considerarse límites fijos. Dependiendo del grado del acero, el equivalente de carbono (CE), el proceso de soldadura y el código aplicable, la WPS calificada puede establecer requisitos de temperatura diferentes. Por ello, el personal de soldadura debe verificar siempre el procedimiento aprobado antes de iniciar la soldadura de producción.
El precalentamiento es uno de los métodos más eficaces para mejorar la calidad de la soldadura en tuberías de acero al carbono. Al elevar la temperatura del metal base antes de soldar, se reduce la velocidad de enfriamiento del cordón de soldadura y de la zona afectada por el calor (HAZ), disminuyendo el riesgo de fisuración inducida por hidrógeno, el aumento excesivo de la dureza y la aparición de tensiones residuales.
El precalentamiento no es necesario en todas las aplicaciones. La temperatura requerida depende de diversos factores, entre ellos el espesor de pared de la tubería, el equivalente de carbono (CE), el proceso de soldadura, el grado de restricción de la unión y la temperatura ambiente.
El precalentamiento suele recomendarse en los siguientes casos:
- Soldadura de tuberías de acero al carbono de pared gruesa.
- Cuando el material presenta un equivalente de carbono (CE) elevado.
- Cuando la soldadura se realiza en climas fríos o a bajas temperaturas ambientales.
- Cuando la unión tiene un alto grado de restricción o existe riesgo de fisuración por hidrógeno.
- Cuando el procedimiento de soldadura especifica el uso de consumibles o procedimientos de bajo hidrógeno.
| Condición de la Tubería | Temperatura de Precalentamiento Recomendada |
|---|---|
| Tubería de acero dulce de pared delgada | 50–100 °C (122–212 °F) |
| Tubería estándar de acero al carbono | 100–150 °C (212–302 °F) |
| Tubería de pared gruesa o con equivalente de carbono (CE ≥ 0,40) | 150–200 °C (302–392 °F) |
| Baja temperatura ambiente o uniones con alta restricción | Según lo especificado en la WPS calificada |
Para garantizar una calidad de soldadura uniforme y consistente, se recomienda:
- Verificar la temperatura de precalentamiento antes de iniciar el arco mediante indicadores de temperatura calibrados o termómetros infrarrojos.
- Calentar de forma uniforme la zona de soldadura a ambos lados de la unión, evitando concentrar el calor en un único punto.
- Mantener la temperatura de precalentamiento requerida durante toda la operación de soldadura, especialmente en soldaduras multipasada.
La temperatura entre pasadas (interpass) es la temperatura máxima permitida en la unión soldada inmediatamente antes de depositar la siguiente pasada de soldadura. Mantener la temperatura entre pasadas dentro del rango especificado ayuda a controlar el aporte térmico, conservar la microestructura deseada y garantizar una calidad de soldadura uniforme durante las operaciones de soldadura multipasada.
Si se supera el límite especificado, la acumulación excesiva de calor puede provocar crecimiento del grano, reducción de la tenacidad, mayor deformación y otros problemas que afectan la calidad de la soldadura.
Aplicación de Soldadura Temperatura Entre Pasadas Típica
Soldadura general de tuberías de acero al carbono ≤150 °C (302 °F)
Tuberías de pared gruesa o aplicaciones con elevado aporte térmico 150–260 °C (302–500 °F), según la WPS
Para mantener una temperatura entre pasadas uniforme durante la soldadura multipasada, se recomienda:
- Medir la temperatura de la unión antes de aplicar cada pasada de soldadura posterior.
- Permitir que la soldadura se enfríe de forma natural si se supera la temperatura máxima entre pasadas especificada en la WPS.
- Evitar el sobrecalentamiento localizado, distribuyendo el calor de manera uniforme a lo largo de la unión.
- Verificar la temperatura mediante lápices indicadores de temperatura calibrados (Tempilstik), termómetros de contacto o termómetros infrarrojos calibrados.
El tratamiento térmico posterior a la soldadura (PWHT, Post-Weld Heat Treatment) es un proceso de tratamiento térmico controlado que se realiza después de la soldadura para aliviar las tensiones residuales, reducir la dureza del cordón de soldadura y mejorar la estabilidad mecánica y el rendimiento en servicio de las uniones soldadas.
El PWHT se especifica habitualmente para tuberías de acero al carbono de pared gruesa, sistemas de tuberías a presión, recipientes a presión y otros componentes soldados que trabajan a altas temperaturas o bajo cargas cíclicas, cuando el alivio de tensiones es exigido por el código de diseño aplicable o por la Especificación del Procedimiento de Soldadura (WPS) calificada.
| Material de Acero al Carbono | Temperatura Típica de PWHT |
|---|---|
| Acero de bajo carbono | 580–600 °C (1.076–1.112 °F) |
| Acero de medio carbono | 600–650 °C (1.112–1.202 °F) |
| Acero al carbono que requiere alivio de tensiones | Según el código aplicable o la WPS calificada |
El PWHT debe realizarse a la temperatura especificada, respetando el tiempo de mantenimiento, así como las velocidades controladas de calentamiento y enfriamiento. En la mayoría de las aplicaciones de tuberías de acero al carbono, el tiempo de mantenimiento es de aproximadamente 1 hora por cada 25 mm (1 pulgada) de espesor de pared, aunque el requisito exacto dependerá del código aplicable o de las especificaciones del proyecto.
Durante todo el ciclo de tratamiento térmico, la temperatura debe supervisarse mediante termopares calibrados u otros dispositivos de medición aprobados, para garantizar el cumplimiento de los parámetros establecidos.
Los diferentes grados de acero al carbono presentan distintos requisitos de soldadura. En general, las tuberías con un equivalente de carbono (CE) más elevado requieren temperaturas de precalentamiento más altas y procedimientos de soldadura más estrictos que las de acero de bajo carbono.
Las tuberías de pared gruesa requieren un mayor precalentamiento que las de pared delgada, ya que disipan el calor más rápidamente después de la soldadura. En aplicaciones con espesores elevados, también puede ser necesario aplicar un tratamiento térmico posterior a la soldadura (PWHT).
Las bajas temperaturas ambientales y los vientos fuertes incrementan la pérdida de calor durante la soldadura. En estas condiciones, puede ser necesario aumentar la temperatura de precalentamiento o utilizar aislamiento térmico para mantener la temperatura de soldadura especificada.
Procesos de soldadura como SMAW, GTAW, GMAW y SAW presentan diferentes requisitos térmicos. El proceso seleccionado determina la temperatura de precalentamiento, la temperatura entre pasadas (interpass) y el aporte térmico permitidos, de acuerdo con lo establecido en la WPS.
Normas como ASME Sección IX, ASME B31.3 y API 1104 establecen los requisitos para la calificación de los procedimientos de soldadura, así como las temperaturas de precalentamiento, entre pasadas y PWHT aplicables a diferentes materiales y condiciones de servicio.
P1. ¿Siempre es necesario el precalentamiento?
No. El precalentamiento no es necesario para todas las tuberías de acero al carbono. Generalmente se recomienda para tuberías de pared gruesa, materiales con un equivalente de carbono (CE) elevado, trabajos realizados a bajas temperaturas ambientales o aplicaciones en las que la WPS calificada lo exija.
P2. ¿Cuál es la temperatura máxima entre pasadas para el acero al carbono?
En la mayoría de las aplicaciones de soldadura de acero al carbono, la temperatura entre pasadas (interpass) suele limitarse a 150 °C (302 °F). No obstante, la WPS calificada puede permitir valores superiores para determinados materiales o procedimientos de soldadura.
P3. ¿Cuándo es necesario realizar un PWHT?
El tratamiento térmico posterior a la soldadura (PWHT) suele ser necesario en tuberías de acero al carbono de pared gruesa, sistemas de tuberías a presión y otras aplicaciones en las que el código de diseño o las especificaciones del proyecto requieran el alivio de tensiones.
P4. ¿Cómo se mide la temperatura de soldadura?
Las temperaturas de precalentamiento y entre pasadas suelen medirse con lápices indicadores de temperatura, termómetros infrarrojos o termómetros de contacto. Durante el PWHT, la temperatura se supervisa normalmente mediante termopares calibrados a lo largo de todo el ciclo de tratamiento térmico.
P5. ¿Qué ocurre si la temperatura de precalentamiento es demasiado baja?
Un precalentamiento insuficiente puede aumentar el riesgo de fisuración inducida por hidrógeno. Además, soldar por debajo de la temperatura especificada puede afectar negativamente la calidad de la soldadura y las propiedades mecánicas de la unión.
P6. ¿Se puede soldar una tubería de acero al carbono sin precalentamiento?
Sí. Muchas tuberías de acero de bajo carbono y pared delgada pueden soldarse sin precalentamiento cuando las condiciones de trabajo son adecuadas. Sin embargo, las tuberías de mayor espesor, los materiales con un equivalente de carbono (CE) elevado o los trabajos realizados a bajas temperaturas ambientales suelen requerir precalentamiento.
Seleccionar la temperatura de soldadura adecuada es solo uno de los factores clave para obtener una unión soldada de alta calidad. Elegir el material de la tubería, las normas aplicables y el proceso de soldadura más apropiados es igualmente importante para garantizar un rendimiento fiable y una larga vida útil en servicio.
Si tiene alguna consulta sobre las especificaciones de las tuberías de acero al carbono o sus aplicaciones de soldadura, el equipo técnico de Eastern Steel está disponible para ofrecerle recomendaciones personalizadas según los requisitos de su proyecto.
Artículo relacionado:
Puntos clave para soldar tuberías de acero al carbono de baja temperatura
Rango de temperatura de tuberías de acero al carbono
Temperatura de fragilidad a baja temperatura de las tuberías de acero al carbono
Correo electrónico: sales@eastern-steels.com
