Tamaño de la tubería de perforación

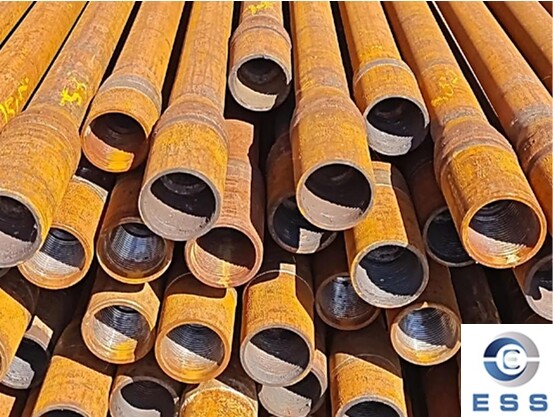

La tubería de perforación es un tipo de tubería octg, que se encuentra en la mayoría de los tubos de acero sin costura. El tamaño de la tubería de perforación incluye su longitud, diámetro, peso unitario y espesor. Estos tamaños son esenciales para su función y aplicabilidad.

Longitud de la tubería de perforación

La longitud de la tubería de perforación generalmente se refiere a su longitud total. Según la API (Sociedad Americana del Petróleo), la longitud de la tubería de perforación puede dividirse en varios rangos diferentes. La clasificación específica de longitud es la siguiente:

Primera categoría: de 5,486 metros a 6,706 metros (de 18 pies a 22 pies).

Segunda categoría (común): de 8,230 metros a 9,144 metros (de 27 pies a 30 pies).

Tercera categoría: de 11,582 metros a 13,716 metros (de 38 pies a 45 pies).

Estas longitudes permiten que las tuberías de perforación satisfagan las necesidades de perforación a diferentes profundidades. El diámetro interior, el peso unitario y otros parámetros técnicos de la tubería de perforación forman parte de sus especificaciones de tamaño.

Diámetro de la tubería de perforación

La tubería de perforación es una herramienta para la perforación petrolera. El diámetro de la tubería de perforación es un aspecto importante de su tamaño. Es uno de los parámetros más importantes en la perforación. Cuanto mayor sea el diámetro, mayor será la eficiencia de perforación y la capacidad de carga. El diámetro de la tubería de perforación generalmente se rige por las siguientes normas:

1. Norma británica de diámetro de tubería de perforación

La norma británica de diámetro de tubería es un tipo relativamente común. Su unidad es la pulgada (INCH). Los diámetros comunes son: 2 3/8 pulgadas, 2 7/8 pulgadas, 3 1/2 pulgadas, 4 pulgadas, 4 1/2 pulgadas, 5 pulgadas, etc. Estos tamaños de tubería de perforación se utilizan ampliamente en la perforación petrolera, ya que pueden satisfacer las necesidades de diferentes profundidades de pozo y misiones de perforación.

2. Norma pública de diámetro de tubería de perforación

La norma de diámetro de la tubería de perforación pública se refiere a los estándares de milímetros (mm) de diámetro. Los diámetros más comunes son: 60 mm, 73 mm, 89 mm, 102 mm, 114 mm, 127 mm, etc.

Peso unitario de la tubería de perforación

El peso unitario de la tubería de perforación se refiere al peso de cada pie de tubería de perforación. Este parámetro es fundamental para el diseño y la planificación de las operaciones de perforación. Según la norma API, el peso unitario de la tubería de perforación se determina en función de su diámetro exterior y espesor de pared. El peso unitario de la tubería de perforación se calcula mediante una fórmula, y las fórmulas y parámetros específicos pueden variar según las diferentes normas y fabricantes.

En la norma API 5DP, el peso unitario (WDP) de la tubería de perforación se expresa generalmente en libras por pie (LB/FT). Por ejemplo, para tuberías de perforación con ciertas especificaciones, el peso unitario puede ser el siguiente:

A. Tubería de perforación de 2-3/8 pulgadas: el peso unitario puede ser de 7,02 libras por pie.

B. Tubería de perforación de 4 pulgadas: el peso unitario puede ser de 15,91 libras por pie.

Además, las especificaciones de la tubería de perforación también incluyen espesores comunes: espesor interno, espesor externo, espesor interior y exterior. Estos espesores ayudan a mejorar la resistencia estructural de la tubería de perforación y a optimizar su uso en condiciones extremas.

Forma engrosada de la tubería de perforación

El espesor de la tubería de perforación se refiere principalmente al método de engrosamiento del tubo. Este diseño engrosado mejora la resistencia de la unión. Según la norma API, la forma gruesa de la unión se suele dividir en:

Espesor interno: La tubería de perforación de esta forma se engrosa en el interior para adaptarse al diámetro interior de la unión. La tubería de perforación gruesa interna suele tener el mismo diámetro y una ligera resistencia al fluido de perforación, pero el diámetro exterior es grande y propenso al desgaste.

Engrosamiento externo: En comparación con el engrosamiento interno, la tubería de perforación con engrosamiento externo presenta un engrosamiento en el extremo externo. Este tipo de tubo para poste de perforación aumenta el espesor de la pared del tubo en la unión. El diámetro exterior es mayor que el diámetro exterior del tubo, lo que mejora la resistencia de la unión y reduce el desgaste.

Engrosamiento interno y externo: La tubería de perforación de esta forma se engrosa en ambos extremos, con engrosamiento interno y externo. Este diseño puede proporcionar una mayor intensidad de conexión y ser aplicable a entornos operativos de perforación más exigentes.

Cada forma gruesa tiene sus propios escenarios de aplicación y ventajas. La forma elegida depende de los requisitos específicos de la operación de perforación y de los estándares de diseño de la tubería de perforación.

El tamaño de la varilla de perforación es fundamental para la construcción de pozos profundos, horizontales y de gran desplazamiento durante la exploración y el desarrollo de petróleo y gas. Es necesario elegir las especificaciones adecuadas según las necesidades operativas específicas.

Tabla de tamaños de tubería de perforación

Tubería						Unión de herramientas
Tamaño del diámetro exterior (DE), pulg.	Peso nominal (lb/ft)	Tipo de recalcado	Grado	Espesor de pared (DI), pulg.	Diámetro interior (DI), pulg.	Tipo de conexión	DE, pulg.	DI, pulg.	Espacio para la pinza del pasador*, pulg.	Espacio para la pinza de caja*, pulg.
2-3/8	6.65	EU	E-75	0.280	1.815	NC26	3-3/8	1-3/4	9	10
			X-95	0.280	1.815	NC26	3-3/8	1-3/4	9	10
			G-105	0.280	1.815	NC26	3-3/8	1-3/4	9	10
			S-135	0.280	1.815	NC26	3-5/8	1-3/4	9	10
2-7/8	10.40	EU	E-75	0.362	2.151	NC31	4-1/8	2-1/8	9	11
			X-95	0.362	2.151	NC31	4-1/8	2	9	11
			G-105	0.362	2.151	NC31	4-1/8	2	9	11
			S-135	0.362	2.151	NC31	4-3/8	1-5/8	9	11
3-1/2	13.30	EU	E-75	0.368	2.764	NC38	4-3/4	2-11/16	10	12-1/2
			X-95	0.368	2.764	NC38	5	2-9/16	10	12-1/2
			G-105	0.368	2.764	NC38	5	2-7/16	10	12-1/2
			S-135	0.368	2.764	NC38	5	2-1/8	10	12-1/2
	15.50	EU	E-75	0.449	2.602	NC38	5	2-9/16	10	12-1/2
			X-95	0.449	2.602	NC38	5	2-7/16	10	12-1/2
			G-105	0.449	2.602	NC38	5	2-1/8	10	12-1/2
			S-135	0.449	2.602	NC40	5-1/2	2-1/4	9	12
4	14.00	IU	E-75	0.330	3.340	NC40	5-1/4	2-13/16	9	12
			X-95	0.330	3.340	NC40	5-1/4	2-11/16	9	12
			G-105	0.330	3.340	NC40	5-1/2	2-7/16	9	12
			S-135	0.330	3.340	NC40	5-1/2	2-7/16	9	12
		EU	E-75	0.330	3.340	NC46	6	3-1/4	9	12
			X-95	0.330	3.340	NC46	6	3-1/4	9	12
			G-105	0.330	3.340	NC46	6	3-1/4	9	12
			S-135	0.330	3.340	NC46	6	3	9	12
	15.70	IU	E-75	0.380	3.240	NC40	5-1/4	2-11/16	9	12
			X-95	0.380	3.240	NC40	5-1/4	2-7/16	9	12
			G-105	0.380	3.240	NC40	5-1/2	2-7/16	9	12
			S-135	0.380	3.240	NC40	5-1/2	2	9	12
		EU	E-75	0.380	3.240	NC46	6	3-1/4	9	12
			X-95	0.380	3.240	NC46	6	3-1/4	9	12
			G-105	0.380	3.240	NC46	6	3-1/4	9	12
			S-135	0.380	3.240	NC46	6	3	9	12
4-1/2	16.60	IEU	E-75	0.337	3.826	NC46	6-1/4	3	9	12
			X-95	0.337	3.826	NC46	6-1/4	3-1/4	9	12
			G-105	0.337	3.826	NC46	6-1/4	3	9	12
			S-135	0.337	3.826	NC46	6-1/4	2-3/4	9	12
		EU	E-75	0.337	3.826	NC50	6-5/8	3-3/4	9	12
			X-95	0.337	3.826	NC50	6-5/8	3-3/4	9	12
			G-105	0.337	3.826	NC50	6-5/8	3-3/4	9	12
			S-135	0.337	3.826	NC50	6-5/8	3-1/2	9	12
	20.00	IEU	E-75	0.430	3.640	NC46	6-1/4	3	9	12
			X-95	0.430	3.640	NC46	6-1/4	2-3/4	9	12
			G-105	0.430	3.640	NC46	6-1/4	2-1/2	9	12
			S-135	0.430	3.640	NC46	6-1/4	2-1/4	9	12
		EU	E-75	0.430	3.640	NC50	6-5/8	3-5/8	9	12
			X-95	0.430	3.640	NC50	6-5/8	3-1/2	9	12
			G-105	0.430	3.640	NC50	6-5/8	3-1/2	9	12
			S-135	0.430	3.640	NC50	6-5/8	3	9	12
5	19.50	IEU	E-75	0.362	4.276	NC50	6-5/8	3-3/4	9	12
			X-95	0.362	4.276	NC50	6-5/8	3-1/2	9	12
			G-105	0.362	4.276	NC50	6-5/8	3-1/4	9	12
			S-135	0.362	4.276	NC50	6-5/8	2-3/4	9	12
			E-75	0.362	4.276	5-1/2 FH	7	3-3/4	10	12
			X-95	0.362	4.276	5-1/2 FH	7	3-3/4	10	12
			G-105	0.362	4.276	5-1/2 FH	7	3-3/4	10	12
			S-135	0.362	4.276	5-1/2 FH	7-1/4	3-1/2	10	12
	25.60	IEU	E-75	0.500	4.000	NC50	6-5/8	3-1/2	9	12
			X-95	0.500	4.000	NC50	6-5/8	3	9	12
			G-105	0.500	4.000	NC50	6-5/8	2-3/4	9	12
			S-135	0.500	4.000	NC50	6-5/8	2-3/4	9	12
			E-75	0.500	4.000	5-1/2 FH	7	3-1/2	10	12
			X-95	0.500	4.000	5-1/2 FH	7	3-1/2	10	12
			G-105	0.500	4.000	5-1/2 FH	7-1/4	3-1/2	10	12
			S-135	0.500	4.000	5-1/2 FH	7-1/4	3-1/4	10	12
5-1/2	21.90	IEU	E-75	0.361	4.778	5-1/2 FH	7	4	10	12
			X-95	0.361	4.778	5-1/2 FH	7	3-3/4	10	12
			G-105	0.361	4.778	5-1/2 FH	7-1/4	3-1/2	10	12
			S-135	0.361	4.778	5-1/2 FH	7-1/2	3	10	12
	24.70	IEU	E-75	0.415	4.670	5-1/2 FH	7	4	10	12
			X-95	0.415	4.670	5-1/2 FH	7-1/4	3-1/2	10	12
			G-105	0.415	4.670	5-1/2 FH	7-1/4	3-1/2	10	12
			S-135	0.415	4.670	5-1/2 FH	7-1/2	3	10	12
6-5/8	25.20	IEU	E-75	0.330	5.965	6-5/8 FH	8	5	10	13
			X-95	0.330	5.965	6-5/8 FH	8	5	10	13
			G-105	0.330	5.965	6-5/8 FH	8-1/4	4-3/4	10	13
			S-135	0.330	5.965	6-5/8 FH	8-1/2	4-1/4	10	13
	27.70	IEU	E-75	0.362	5.901	6-5/8 FH	8	5	10	13
			X-95	0.362	5.901	6-5/8 FH	8-1/4	4-3/4	10	13
			G-105	0.362	5.901	6-5/8 FH	8-1/4	4-3/4	10	13
			S-135	0.362	5.901	6-5/8 FH	8-1/2	4-1/4	10	13

Resumen

En resumen, el tamaño de la tubería de perforación es un factor clave para su diseño y rendimiento, incluyendo longitud, diámetro y espesor. Estos parámetros determinan conjuntamente la eficiencia y seguridad de las tuberías de perforación en la perforación petrolera y otros campos relacionados.

Leer más: Introducción a la tubería de perforación XT39 o ¿Cuántos tipos de roscas existen en las tuberías de perforación?
