Tabla de pesos de tuberías según norma EN 10220

Descripción general de la norma EN 10220

La norma EN 10220 es la norma europea para dimensiones y tolerancias de tuberías de acero soldadas y sin costura. Tiene una amplia gama de aplicaciones, principalmente en las industrias del petróleo y el gas, química, construcción y tratamiento de aguas.

Esta norma abarca el diámetro exterior (DE) y el espesor de pared (PE) de las tuberías de acero, proporcionando directrices claras y especificaciones uniformes para el diseño y la fabricación de ingeniería, garantizando así la consistencia y la intercambiabilidad de las tuberías de diferentes fabricantes.

Esta norma se utiliza a menudo junto con la norma EN 10216 (tuberías de acero sin costura) y la norma EN 10217 (tuberías de acero soldadas). La primera define los requisitos de las propiedades de los materiales, mientras que la segunda especifica los procesos de fabricación y los criterios de ensayo.

La norma EN 10220 sienta las bases para las dimensiones y tolerancias, y actúa como la norma fundamental para el control dimensional en los tres sistemas.

Serie EN 10220

La norma EN 10220 se divide en tres series según el grado de estandarización de las tuberías y sus accesorios:
Serie 1: Los diámetros exteriores de todos los accesorios necesarios para la construcción del sistema de tuberías están estandarizados;
Serie 2: Los diámetros exteriores de no todos los accesorios están estandarizados;

Serie 3: Los diámetros exteriores de solo un número muy reducido de accesorios están estandarizados.

Formulario de cálculo para el peso de tuberías según la norma EN 10220

La norma EN 10220 proporciona un método para calcular la masa por unidad de longitud por metro.

M = (D-T) × T x 0,0246615

M es la masa por unidad de longitud en kg/m,
D es el diámetro exterior especificado en milímetros,
T es el espesor de pared especificado en milímetros.
0,0246615 = Factor de densidad del acero (basado en la densidad del acero al carbono de 7,85 kg/dm³).

El valor calculado también se puede aplicar a tuberías con diferentes densidades, pero debe multiplicarse por un factor.
Para el acero inoxidable austenítico, el factor es 1,015 (basado en una densidad de 7,97 kg/dm³). Para aceros inoxidables ferríticos y martensíticos, el coeficiente es de 0,985 (este coeficiente se basa en una densidad de 7,73 kg/dm³).
Esto se puede calcular a partir de los valores de densidad diferencial para cada grupo de grados de acero inoxidable que se proporcionan en la norma EN 10088-1.

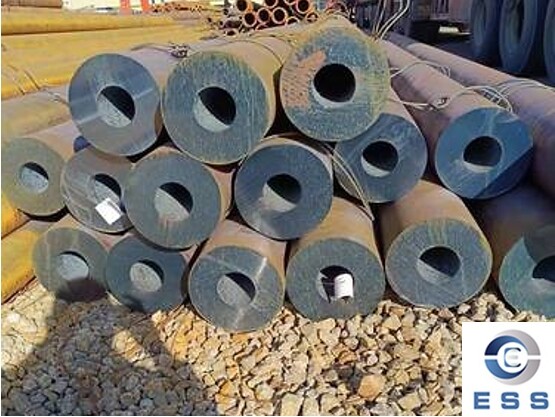

Tabla de pesos de tuberías según la norma EN 10220 para espesores de pared de 70-100 mm

Diámetro exterior (mm)	Espesor de pared (mm)
	70	80	90	100
	Tabla de masas del extremo liso (kg/m)
2,191	257
2,445	301	325
273	350	381
3,239	438	481	519	552
3,556	493	544	590	630
4,064	581	644	702	765
457	668	744	815	880
508	756	844	928	1006
559	844	945	1041	1132
610	932	1046	1154	1258
660	1019	1144	1265	1381
711	1107	1245	1378	1507

Tabla de pesos de tuberías EN 10220: Serie 1

Esta serie de tuberías cumple estrictamente con las normas internacionales y de la industria en cuanto a diámetros exteriores, ofreciendo accesorios totalmente estandarizados, como bridas, racores y codos.

Esta completa estandarización simplifica el proceso de diseño e instalación, y reduce la necesidad de piezas no estándar y los costes de personalización.

EN 10220 Tabla 1 - Serie 1
Diámetro exterior (mm)	Espesor de pared (mm)	Masa del extremo liso (kg/m)
10.2	0.5-2.6	0.120-0.487
21.3	0.5-5.4	0.256-2.12
60.3	0.6-16	0.883-17.5
114.3	1.2-32	3.35-64.9
508	4-65	49.7-710
914	4-65	89.8-1361
1219	5-65	150-1850
1829	7.1-65	319-2828
2540	10-65	624-3967

Tabla de pesos de tuberías EN 10220: Serie 2

El diámetro exterior de este tipo de tubería está estandarizado, pero no todos los accesorios lo están. Algunos accesorios estándar, como bridas o codos, pueden adquirirse, mientras que otros pueden requerir fabricación a medida, lo que aumenta el coste y la complejidad del proyecto.

EN 10220 Tabla 1 - Serie 2
Diámetro exterior (mm)	Espesor de pared (mm)	Masa del extremo liso (kg/m)
12.0	0.5-3.2	0.142-0.694
51.0	0.6-12.5	0.746-11.9
101.6	1.2-28	2.97-50.8
114.3	1.2-32	3.35-64.9
762	4-65	74.8-1117
1168	5-65	143-1768
1524	6.3-65	236-2339
2143	8.8-65	461-3317
2438	10-65	559-3804

Tabla de pesos de tuberías EN 10220: Serie 3

Los tamaños de tubería especiales o no convencionales suelen requerir una gran cantidad de accesorios y componentes personalizados, lo que incrementa los costos de diseño e implementación del proyecto y prolonga los ciclos de adquisición y producción.

EN 10220 Tabla 1 - Serie 3
Diámetro exterior (mm)	Espesor de pared (mm)	Masa del extremo liso (kg/m)
14	0.5-3.6	0.166-0.923
54	0.6-14.2	0.79-13.9
108	1.2-30	3.16-57.7
114.3	1.2-32	3.35-64.9
152.4	1.6-45	5.95-119
193.7	1.8-60	8.52-198
244.5	2.0-65	12.0-288
559	3.2-65	439-792
864	4-65	84.8-1281

Preguntas frecuentes

1. ¿Cuál es la diferencia entre las normas EN 10220, EN 10216 y EN 10217?

EN 10220: Especifica las dimensiones y tolerancias;
EN 10216: Especifica los requisitos de material para tubos de acero sin costura;
EN 10217: Especifica los requisitos de material y ensayo para tubos de acero soldados.
En conjunto, estas tres normas abarcan exhaustivamente el diseño, la fabricación y la inspección de tuberías.

2. ¿A qué tipos de acero se aplica la norma EN 10220?

La norma EN 10220 se aplica a una amplia gama de aceros al carbono, aceros de baja aleación y aceros inoxidables, incluyendo:
Aceros estructurales y de presión como S235, S355, P235 y P355;
Aceros inoxidables como 1.4301, 1.4404 y 1.4571;
y grados de acero de las series de normas EN 10088 y EN 10210.

3. ¿Cuál es el equivalente ASTM de la norma EN 10220?

La norma EN 10220 corresponde a ASME B36.10M / B36.19M (normas dimensionales).
Se utiliza habitualmente junto con las normas ASTM A530/A530M o ASTM A999/A999M.
