Guía de Selección de Tubos de Acero al Carbono sin Costura: Cómo Elegir

1. ¿Qué es una tubería de acero al carbono sin costura?

La definición de una tubería de acero al carbono sin costura es sencilla: se forma perforando un lingote de acero sólido para crear una estructura hueca, sin soldaduras a lo largo de la sección transversal.

Sin embargo, en aplicaciones de ingeniería, la importancia de esta definición no reside únicamente en la ausencia de soldadura, sino en cómo afecta los modos de falla.

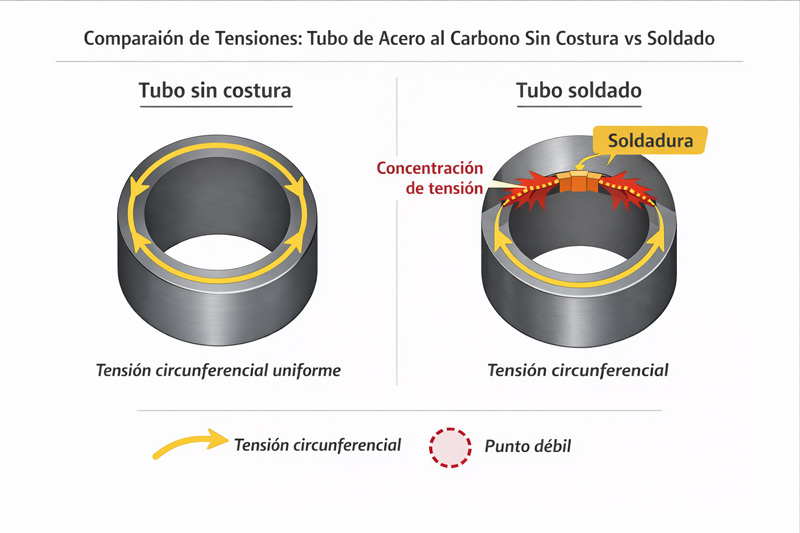

Para una tubería cilíndrica bajo presión interna, el esfuerzo más crítico es el esfuerzo circunferencial (hoop stress). En una tubería soldada, este esfuerzo se encuentra con discontinuidades estructurales en la junta de soldadura, mientras que en una tubería sin costura, la estructura metálica es continua, lo que resulta en un recorrido de esfuerzos más uniforme.

Esta diferencia estructural se vuelve aún más evidente en ciertas condiciones:

(1) Presiones internas altas o fluctuantes

(2) Exposición prolongada a temperaturas elevadas

(3) Sistemas con baja tolerancia a fallas

Bajo estas circunstancias, el papel del material va más allá de simplemente soportar cargas: debe mantener un rendimiento estable a lo largo del tiempo. La estructura sin costura reduce los posibles puntos débiles, haciendo que los modos de falla sean más predecibles.

Por lo tanto, en la selección práctica, las tuberías sin costura no son una elección predeterminada: son una forma estructural específica que se especifica explícitamente para ciertas condiciones de operación.

2. Tuberías sin costura vs tuberías soldadas

La elección entre tuberías sin costura y tuberías soldadas, en esencia, no es un tema de fabricación, sino de condiciones límite: ¿en qué punto el sistema justifica el costo de una “estructura sin costura”?

En la mayoría de los sistemas industriales, las tuberías soldadas son completamente adecuadas. Ya sea para sistemas de agua, aplicaciones estructurales o transporte de fluidos a presión general, la soldadura rara vez es el factor limitante. Esto explica por qué las tuberías soldadas predominan en estos escenarios.

Las diferencias suelen aparecer cuando las condiciones de operación se vuelven más exigentes.

Cuando un sistema experimenta fluctuaciones de presión continuas o ciclos de arranque y paro, el comportamiento del material ya no está gobernado por cargas únicas, sino por la fatiga a largo plazo. Bajo estas condiciones, las zonas de soldadura son más propensas a concentraciones de esfuerzo, y el efecto se acumula con el tiempo.

En entornos de alta temperatura, la naturaleza del desafío cambia. El desempeño del material depende no solo de la resistencia, sino también de la estabilidad microestructural y del comportamiento frente a deformaciones a largo plazo. Las zonas afectadas por el calor de la soldadura suelen ser más sensibles en estos aspectos.

Además, en sistemas donde la seguridad o la operación ininterrumpida son críticas, las decisiones de diseño tienden a priorizar la reducción de incertidumbres sobre la optimización de costos. Esto incrementa de manera natural la proporción de uso de tuberías sin costura.

En pocas palabras:

Las tuberías sin costura se vuelven necesarias cuando un sistema involucra fatiga, altas temperaturas o riesgos inaceptables; de lo contrario, las tuberías soldadas siguen siendo la opción de ingeniería más práctica.

3. Normas y grados de las tuberías sin costura

En proyectos prácticos, la selección de materiales rara vez parte de las normas en sí mismas. En cambio, comienza con los requisitos operativos y se va mapeando paso a paso hacia grados específicos. Para materiales comunes:

1. ASTM A106 se utiliza típicamente en sistemas de alta temperatura, como tuberías de vapor o unidades de refinación. Su característica clave es mantener propiedades mecánicas estables a temperaturas elevadas, lo cual es especialmente importante en condiciones de operación prolongada.

2. ASTM A53 se emplea con mayor frecuencia en aplicaciones industriales y estructurales generales, incluidos los sistemas de transporte de fluidos a baja presión. Estas aplicaciones tienen requisitos de desempeño relativamente básicos, donde el costo y la disponibilidad suelen ser factores más críticos.

3. API 5L está dirigido principalmente a la ingeniería de tuberías, especialmente para transporte de petróleo y gas. En estos casos, los materiales deben cumplir no solo con los requisitos de carga, sino también con resistencia al impacto, control de defectos y confiabilidad en entornos complejos.

Las diferencias entre estos materiales no se limitan a parámetros técnicos: corresponden a distintos tipos de desafíos:

(1) Sistemas dominados por la temperatura

(2) Aplicaciones industriales generales

(3) Transporte de larga distancia o de alto riesgo

Las diferencias entre los sistemas de normas (ASTM, API, EN) se reflejan principalmente en las especificaciones, certificaciones y requisitos del proyecto, más que en ser el criterio principal de selección de materiales.

Para una comparación más sistemática de estas normas, ver: ASTM vs API vs EN: Normas para tuberías de acero al carbono sin costura

4. Especificaciones clave que afectan el desempeño de las tuberías sin costura

En el diseño de ingeniería práctico, las especificaciones geométricas de una tubería determinan directamente su capacidad para soportar presión, la eficiencia en el transporte de fluidos y la facilidad de instalación.

(1) Diámetro exterior (OD): El OD determina la compatibilidad de las conexiones de tubería y la capacidad de flujo. Para la misma clase de presión, la elección del OD afecta directamente el espesor de pared requerido y el peso total.

(2) Espesor de pared y Schedule (SCH): El espesor de pared influye tanto en la resistencia a la presión como en la vida útil frente a fatiga. Las normas SCH proporcionan una referencia conveniente para el espesor, pero en condiciones específicas de alta temperatura o alta presión, es necesario verificarlo según la presión y temperatura de diseño.

(3) Longitud: Las longitudes estándar de las tuberías afectan la eficiencia de instalación y el número de soldaduras necesarias. Las tuberías más largas reducen la soldadura en el sitio, pero pueden enfrentar limitaciones de transporte; las tuberías más cortas facilitan el transporte, pero aumentan el número de uniones soldadas.

La tabla a continuación resume los diámetros de tubería más comunes con los espesores de pared correspondientes según diferentes series SCH, junto con referencias típicas de aplicación para ayudar a evaluar rápidamente la idoneidad bajo diversas condiciones de operación.

5. Aplicaciones industriales de las tuberías sin costura

La selección de tuberías de acero al carbono sin costura debe ajustarse estrechamente a las condiciones de operación de la industria, en lugar de depender únicamente de normas o grados. Algunas aplicaciones típicas incluyen:

5.1 Petróleo y gas

Para tuberías de larga distancia, gas natural a alta presión o líneas de vapor, el material debe mantener un rendimiento mecánico estable bajo alta presión y temperatura. En estas aplicaciones se utilizan comúnmente aceros de tubería API 5L o grados de alta temperatura ASTM A106. Su estructura metálica continua reduce la concentración de esfuerzos en las soldaduras, disminuyendo el riesgo de fallas por fatiga.

5.2 Química y petroquímica

Los fluidos altamente corrosivos y a alta temperatura requieren materiales de tubería con excelente estabilidad estructural y resistencia a la corrosión. La selección debe considerar no solo la resistencia a la compresión, sino también la susceptibilidad a la corrosión por tensión en entornos con H₂S/CO₂. Las tuberías sin costura son más adecuadas para unidades críticas o procesos sensibles a la corrosión, asegurando la confiabilidad operativa a largo plazo.

5.3 Sistemas de calderas e intercambio de calor

Las tuberías expuestas a vapor de alta temperatura o aceite térmico durante períodos prolongados requieren un espesor de pared adecuado y estabilidad del material para garantizar su vida útil. ASTM A106 suele ser el grado preferido, con el espesor de pared verificado según la temperatura y presión de diseño para prevenir fluencia excesiva o microgrietas durante operaciones prolongadas.

5.4 Industria general y construcción

Para transporte a baja presión, soportes estructurales o sistemas de agua de enfriamiento, los requisitos de resistencia son relativamente moderados, por lo que la eficiencia de costos es la consideración principal. Se seleccionan comúnmente tuberías soldadas ASTM A53 o equivalentes para satisfacer necesidades generales de fluidos industriales o estructuras, ofreciendo además facilidad de instalación y mantenimiento.

6. Cómo seleccionar la tubería de acero al carbono sin costura adecuada

Seleccionar una tubería de acero al carbono sin costura no se trata solo de elegir un grado; requiere evaluar las condiciones de operación, los requisitos del proyecto y la relación costo-beneficio para tomar una decisión informada.

Diagrama de embudo de decisión

A continuación, se presenta una tabla de especificaciones detallada correspondiente a los tamaños de tubería típicos resaltados en el embudo de decisión.

7. Código HS y requisitos de comercio internacional

Para proyectos internacionales, los códigos HS, las normas de exportación y las certificaciones son factores críticos que determinan si las tuberías pueden ser adquiridas y entregadas sin inconvenientes. Para las tuberías de acero al carbono sin costura, los códigos HS más utilizados son 730431 y 730439.

HS 730431 corresponde a tuberías sin costura estiradas en frío (alta precisión y tolerancias dimensionales estrictas).

HS 730439 se refiere a tuberías sin costura laminadas en caliente (aptas para uso industrial general).

Al declarar en aduanas, debe verificarse el proceso de fabricación real.

En la práctica, enfocarse únicamente en el precio es insuficiente para tomar decisiones de adquisición. Las tuberías deben cumplir con las normas y certificaciones especificadas en el proyecto; de lo contrario, el suministro y la entrega pueden verse afectados.

Resumen de información clave:

Para proyectos de tuberías a alta presión, de larga distancia o destinados a exportación, realizar esta pre-verificación puede reducir eficazmente los riesgos y prevenir retrasos o retrabajos causados por materiales no conformes.

8. Consideraciones de suministro y entrega para tuberías sin costura

Una vez determinadas las especificaciones y grados de las tuberías, la cadena de suministro debe alinearse con los requisitos de diseño para garantizar el desempeño y la fiabilidad en aplicaciones de ingeniería.

Especificaciones personalizadas: Los proveedores de tuberías de acero al carbono sin costura deben poder suministrar tuberías con distintos diámetros exteriores, espesores de pared, schedules (SCH) y longitudes, para cumplir condiciones como alta presión, alta temperatura o medios corrosivos.

Cumplimiento de normas: Los materiales suministrados deben cumplir con normas como ASTM, API o EN y satisfacer los requisitos del proyecto en cuanto a ensayos de materiales por terceros y certificación.

Suministro confiable: La cadena de suministro debe contar con capacidades de entrega confiables, asegurando que las especificaciones y normas de las tuberías coincidan con los requisitos de diseño, al mismo tiempo que se facilite el acceso a la información del producto y la orientación para la selección.

9. Conclusión

La selección efectiva de tuberías de acero al carbono sin costura debe guiarse principalmente por las condiciones de operación, considerando también el cumplimiento de normas y la alineación de la cadena de suministro. Elegir entre tuberías sin costura y tuberías soldadas implica equilibrar desempeño y costo. Esta lógica de selección basada en condiciones no solo aclara los límites técnicos, sino que también facilita la identificación rápida de productos adecuados en escenarios de comercio internacional y adquisiciones de proyectos.

Leer más: Tipos de tuberías de acero al carbono sin costura Y Modelos y normas de las tuberías de acero al carbono sin costura
