Acero RHS ASTM A500

Significado del acero RHS ASTM A500

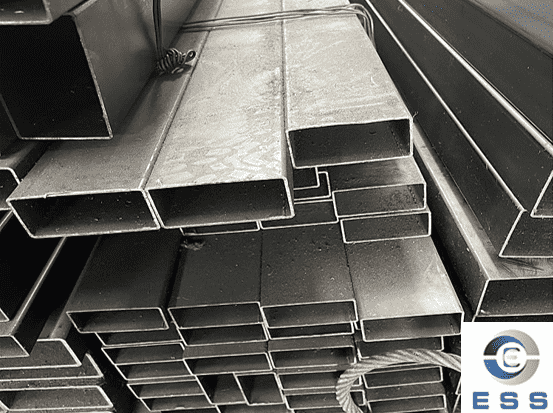

El acero RHS (tubo rectangular) es un tipo de tubo de acero hueco y largo, también conocido como tubo plano, tubo cuadrado plano o tubo cuadrado-plano. Con la misma resistencia a la flexión y a la torsión, los tubos rectangulares son más ligeros, lo que los hace ampliamente utilizados en la fabricación de piezas mecánicas y estructuras de ingeniería.

La norma ASTM A500 es una norma desarrollada por ASTM International que abarca tubos estructurales de acero al carbono, soldados y sin costura, conformados en frío.

El término "tubo rectangular" ASTM A500 se refiere específicamente a perfiles huecos de acero estructural con secciones transversales rectangulares que cumplen con esta norma. Los tubos rectangulares ASTM A500 Clase B son los perfiles de acero estructural huecos rectangulares estándar más utilizados y ampliamente adoptados en los sectores de la construcción y la ingeniería estructural en Norteamérica e internacionalmente.

Ventajas del perfiles RHS ASTM A500

Excelente soldabilidad;
Buena maquinabilidad;
Capacidad de trabajo en frío;
Estéticamente agradable.

Propiedades del acero RHS A500

Los tubos estructurales de acero al carbono A500 se fabrican exclusivamente con materiales que cumplen con las normas de acero al carbono. La composición química del acero A500 es principalmente hierro, con adición de carbono, manganeso, fósforo, azufre y cobre.

Rangos de tamaño comunes para el acero RHS A500

Lado largo: De 5 a 50 cm o más.
Espesor de pared: De 3,17 a 1,27 cm o más.

Grados del acero RHS A500 y propiedades mecánicas

La norma ASTM A500 incluye cuatro grados: A, B, C y D. Cada grado tiene diferentes requisitos de resistencia.
Los grados B y C son los más utilizados para tubos rectangulares.
El límite elástico mínimo para el grado B es de 46 000 psi.
El grado C tiene un límite elástico mayor, de 50 000 psi.

Estos grados garantizan que la tubería soporte cargas, presión y resista la deformación durante el uso.
Las excelentes propiedades mecánicas de la tubería rectangular ASTM A500 la hacen ideal tanto para estructuras estáticas como dinámicas.

Requisitos químicos del acero RHS ASTM A500

Elemento	Grados A, B y D		Grado C
	Análisis térmico	Análisis del producto	Análisis térmico	Análisis del producto
Carbono, máx.	0.26	0.30	0.23	0.27
Manganeso, máx.	...	...	1.35	1.40
Fósforo, máx.	0.035	0.045	0.035	0.045
Azufre, máx.	0.035	0.045	0.035	0.045
Cobre, cuando se especifica acero de cobre, mín.	0.20	0.18	0.20	0.18

Requisitos de tracción del acero RHS ASTM A500

	Grado A	Grado B	Grado C	Grado D
Resistencia a la tracción, mn, ps (MPa)	45 000 (310)	58 000 (400)	62 00 (427)	58 000 (400)
Límite elástico, mn, psi (MPa)	39 000 (269)	46 000 (317)	50 000 (345)	36 000 (250)
Elongación en 2 pulg. (50,8 mm), mín., %A	25B	23C	21D	23C

Tolerancias dimensionales externas A500 para acero RHS

Hay varias consideraciones que deben tenerse en cuenta. Al determinar las tolerancias dimensionales exteriores del acero RHS, la tabla a continuación y los atributos que se indican a continuación describen las tolerancias dimensionales exteriores exactas del acero al carbono A500.

Dimensión plana grande exterior, pulg. (mm)	Large Flat Dimension Tolerance,  plus and minus, in. (mm) Tolerancia de dimensión plana grande, A más y menos, pulg. (mm)
2½ (63,5) o menos	0.020 (0.51)
Más de 2½ a 3½ (63,5 a 88,9), incl.	0.025 (0.64)
Más de 3½ a 5½, incl.	0.030 (0.76)
Over 5½ (139.7)	0,01 veces la dimensión plana grande

Tolerancias de torsión para acero RHS

Dimensión especificada del lado más largo, pulg. (mm)	Torsión máxima en los primeros 3 pies (1 m) y en cada 3 pies adicionales
	pulg.	mm
1½ (38,1) o menos	0.050	1.39
Más de 1½ a 2½ (38,1 a 63,5), incl.	0.062	1.72
Más de 2½ a 4 (63,5 a 101,6), incl.	0.075	2.09
Más de 4 a 6 (101,6 a 152,4), incl.	0.087	2.42
Más de 6 a 8 (152,4 a 203,2), incl.	0.100	2.78
Más de 8 (203)	0.112	3.11

ASTM A500 vs. otras normas para tubos estructurales

La norma ASTM A500 se compara frecuentemente con las siguientes normas:
ASTM A513: Se utiliza para tubos mecánicos, no para tubos estructurales.
ASTM A36: Se utiliza para perfiles estructurales como vigas en I, no para tubos.
EN 10210: Norma europea para tubos estructurales termoformados.
En Norteamérica, la norma ASTM A500 sigue siendo la norma preferida para tubos estructurales soldados y sin costura.

Aplicaciones del acero RHS ASTM A500

La tubería rectangular ASTM A500 se utiliza en numerosas industrias debido a su alta resistencia, buena conformabilidad y amplia gama de aplicaciones:

1. Industria de la construcción

Se encuentra comúnmente en edificios comerciales, almacenes y edificios residenciales. Su estructura hueca reduce eficazmente el peso a la vez que mantiene el rendimiento estructural.

2. Proyectos de infraestructura

El perfil RHS se utiliza en puentes, señales de tráfico, barandillas y barandillas urbanas. Su fiabilidad bajo tensión dinámica es fundamental para la seguridad.

3. Estructuras de equipos

Este tubo es ideal para la fabricación de estructuras para equipos, maquinaria agrícola y sistemas de transporte.

4. Muebles y diseño

Los fabricantes de muebles modernos utilizan tubos ASTM A500 por razones tanto estéticas como prácticas. Sus líneas limpias y su resistencia lo hacen ideal para el diseño industrial.

Preguntas frecuentes

1. ¿Qué tan resistente es el perfiles RHS?

El perfiles RHS es muy resistente. Gracias a su forma única, los tubos rectangulares distribuyen la tensión uniformemente cuando se someten a fuerzas externas, lo que mejora su resistencia general.
En comparación con el acero CHS tradicional, el acero RHS tiene una sección transversal más estable, resistiendo eficazmente la presión externa y las fuerzas de flexión.

2. ¿Es el acero RHS más resistente que el acero SHS?

El acero RHS, debido a su forma rectangular, suele ser más resistente que los tubos cuadrados (acero SHS).
