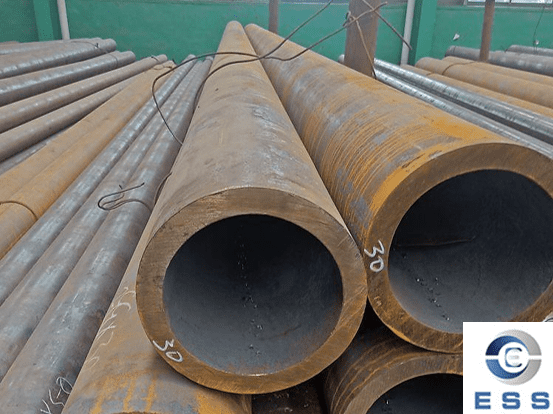

Tubería de acero sin costura ANSI B36.10M

La norma ANSI B36.10M es un sistema estandarizado de dimensionamiento de tuberías de acero ampliamente utilizado en la industria, que abarca una amplia gama de tamaños y espesores de pared para satisfacer las necesidades de diversas aplicaciones. Este artículo ofrece una descripción detallada de las dimensiones de las tuberías sin costura según la norma ANSI B36.10M para ayudar a los lectores a comprender mejor y seleccionar los productos de tubería de acero adecuados.

Norma ANSI B36.10M

La norma ANSI B36.10M es una norma dimensional para tuberías y accesorios de acero establecida por la Sociedad Americana de Ingenieros Mecánicos (ASME). Especifica parámetros como el diámetro exterior, el espesor de pared y las tolerancias dimensionales correspondientes para las tuberías de acero sin costura. Esta norma se utiliza ampliamente en industrias como la petrolera, la del gas natural, la química, la de generación de energía y la de fabricación de maquinaria, y constituye una base fundamental para garantizar la calidad y la intercambiabilidad de las tuberías de acero.

Diámetro exterior de la tubería de acero sin costura ANSI B36.10M

1. Unidades y notación

El diámetro exterior de la tubería de acero sin costura, según la norma ANSI B36.10M, se expresa generalmente en pulgadas y se expresa como Tamaño Nominal de la Tubería (NPS) o Diámetro Nominal (DN).
NPS es un valor numérico que corresponde al diámetro exterior real de la tubería de acero, mientras que DN es una designación de diámetro de tubería definida por la Organización Internacional de Normalización (ISO). En la norma ANSI B36.10M, existe cierta correspondencia entre NPS y DN, pero no son completamente equivalentes.

2. Rango de tamaños

El diámetro exterior de la tubería de acero sin costura, según la norma ANSI B36.10M, abarca un amplio rango, desde 1/8 de pulgada (3,175 mm) hasta 24 pulgadas (609,6 mm).
Cada valor NPS o DN corresponde a un diámetro exterior específico:
NPS 1/2 (DN 15) → DE 21,34 mm
NPS 2 (DN 50) → DE 60,3 mm

3. Tolerancias dimensionales

Las dimensiones del diámetro exterior de los tubos de acero sin costura especificados en la norma ANSI B36.10M tienen ciertas tolerancias para garantizar la intercambiabilidad entre tubos de diferentes fabricantes.
Estas tolerancias suelen variar en función del espesor de pared y el tamaño del tubo, y generalmente se controlan dentro de un rango de ±0,5 % a ±1 %.

Espesor de pared de los tubos de acero sin costura según la norma ANSI B36.10M

1. Unidades y Notación

Las dimensiones del espesor de pared de los tubos de acero sin costura según la norma ANSI B36.10M también se expresan en pulgadas y se indican mediante diferentes grados de espesor de pared. Estos grados de espesor de pared incluyen Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD (es decir, Sch40), Sch60, Sch80s, XS (es decir, Sch80), Sch100, Sch120 y Sch140.

2. Rango de espesor de pared

Cada grado de espesor de pared corresponde a un rango específico, que generalmente se determina en función del diámetro exterior de la tubería de acero. A medida que aumenta el valor de NPS o DN, también aumenta el espesor de pared correspondiente para el mismo grado. Por ejemplo:
NPS 1/2 (DN 15):
Sch20 → 2,77 mm
Sch40 → 3,73 mm

NPS 2 (DN 50):
Sch20 → 2,87 mm
Sch40 → 3,91 mm

3. Tolerancias dimensionales

En la norma ANSI B36.10M, el espesor de pared de los tubos de acero sin costura también tiene un cierto rango de tolerancia.

Otros parámetros dimensionales de los tubos de acero sin costura en la norma ANSI B36.10M

Además del diámetro exterior y el espesor de pared, la norma ANSI B36.10M también especifica otros parámetros dimensionales de los tubos de acero sin costura, como la longitud, la curvatura y la ovalidad.

1. Longitud de tubería de acero sin costura ANSI B36.10M

Las tuberías de acero sin costura especificadas en la norma ANSI B36.10M suelen tener longitudes fijas, como 6,1 metros (20 pies) o 12,2 metros (40 pies).
También se ofrecen longitudes personalizadas según los requisitos específicos del cliente.

2. Curvatura de la tubería de acero sin costura ANSI B36.10M

La norma ANSI B36.10M especifica el rango de curvatura admisible para las tuberías de acero sin costura, que no debe superar los 1,5 mm por metro para evitar comprometer la instalación y el sellado.

3. Ovalidad de la tubería de acero sin costura ANSI B36.10M

La norma ANSI B36.10M también especifica el rango de ovalidad admisible para las tuberías de acero sin costura, limitando la diferencia entre los diámetros máximo y mínimo de la sección transversal para garantizar que la forma de la sección transversal de la tubería cumpla con los requisitos de diseño.

Tabla de dimensiones de tubos sin costura ANSI (ANSI B36.10, B36.19M)

Tabla de Dimensiones de Tubos de Acero Sin Costura ANSI (ANSI B36.10, B36.19M)
DN		OD	Espesor Nominal de Pared
A	B(pulg.)		Sch20	Sch40	Sch80	Sch160
15	1/2	21.3		Φ21.3*2.77	Φ21.3*3.73	Φ21.3*4.78
20	3/4	26.7		Φ26.7*2.87	Φ26.7*3.91	Φ26.7*5.56
25	1	33.4		Φ33.4*3.38	Φ33.4*4.55	Φ33.4*6.35
32	1 1/4	42.2		Φ42.2*3.56	Φ42.2*4.85	Φ42.2*6.35
40	1 1/2	48.3		Φ48.3*3.68	Φ48.3*5.08	Φ48.3*7.14
50	2	60.3		Φ60.3*3.91	Φ60.3*5.54	Φ60.3*8.74
65	2 1/2	73.0/(76.1)		Φ73.0*5.16	Φ73.0*7.01	Φ73.0*9.53
80	3	88.9		Φ88.9*5.49	Φ88.9*7.62	Φ88.9*11.13
90	3 1/2	101.6		Φ101.6*5.74	Φ101.6*8.08
100	4	114.3		Φ114.3*6.02	Φ114.3*8.56	Φ114.3*13.49
125	5	141.3		Φ141.3*6.55	Φ141.3*9.53	Φ141.3*15.88
150	6	168.3		Φ168.3*7.11	Φ168.3*10.97	Φ168.3*18.26
200	8	219.1	Φ219.1*6.35	Φ219.1*8.18	Φ219.1*12.70	Φ219.1*23.01
250	10	273.1	Φ273.1*6.35	Φ273.1*9.27	Φ273.1*15.09	Φ273.1*28.58
300	12	323.9	Φ323.9*6.35	Φ323.9*10.31	Φ323.9*17.48	Φ323.9*33.32
350	14	355.6	Φ355.6*7.92	Φ355.6*19.05	Φ355.6*19.05	Φ355.6*35.71
400	16	406.4	Φ406.4*7.92	Φ406.4*12.70	Φ406.4*21.44	Φ406.4*40.49
450	18	457.2	Φ457.2*7.92	Φ457.2*23.83	Φ457.2*23.83	Φ457.2*45.24
500	20	508.0	Φ508.0*9.53	Φ508.0*26.19	Φ508.0*26.19	Φ508.0*50.01
600	24	609.6	Φ609.6*9.53	Φ609.6*17.48	Φ609.6*30.96	Φ609.6*59.54
700	28	711.2	Φ711.2*12.70

Aplicaciones del tubo de acero sin costura ANSI B36.10M

1. Industria del petróleo y el gas

Los tubos de acero sin costura resistentes a la corrosión se pueden utilizar en oleoductos y gasoductos, que deben soportar alta presión y ambientes corrosivos.

2. Industria química

Los tubos sin costura de acero aleado de alta calidad se utilizan a menudo para transportar diversos medios corrosivos, como ácidos, álcalis y sales.

3. Industria energética

Se utilizan en la industria energética para la fabricación de equipos como calderas e intercambiadores de calor, y para el transporte de vapor a alta temperatura y alta presión.

4. Industria de maquinaria

Se utilizan en la industria de maquinaria para la fabricación de diversas piezas mecánicas y componentes estructurales, como cojinetes, cilindros y cilindros hidráulicos.

5. Otras industrias

Ampliamente utilizado en la construcción, la construcción naval, la industria aeroespacial y otros sectores, se utiliza para la fabricación de diversos componentes y piezas estructurales.

Preguntas frecuentes

1. ¿ANSI B36.10M vs. ANSI B36.19M?

B36.10M → Se utiliza para tubos de acero al carbono y de acero aleado, con una amplia gama de espesores de pared (de Sch10 a Sch160). B36.19M → Se aplica especialmente a tubos de acero inoxidable con espesores de pared más ligeros (comúnmente vistos en Sch5, Sch10, Sch40 y Sch80).
Al seleccionar, considere el material y las condiciones de operación.

2. ¿ANSI B36.10M vs. tubos de acero sin costura ASTM?

ANSI/ASME B36.10M → Estandariza las dimensiones de los tubos de acero (diámetro exterior, espesor de pared, NPS).
ASTM (como ASTM A106, A53 y A333) → Estandariza el material, la composición química y las propiedades mecánicas de las tuberías de acero.
En las compras reales, la norma dimensional ANSI B36.10M y las normas de materiales ASTM suelen combinarse.

Resumen

ANSI B36.10M es una norma estadounidense reconocida internacionalmente para tuberías de acero. Las tuberías de acero sin costura conforme a la norma ANSI B36.10M abarcan una amplia gama de tamaños y ofrecen excelentes propiedades mecánicas e intercambiabilidad. Al comprar, es necesario considerar exhaustivamente factores como las aplicaciones específicas, la selección del material, la reputación del fabricante, el precio, el plazo de entrega y el servicio para asegurarse de elegir la tubería de acero adecuada.
