Tabla de Peso de Tubos Cuadrados | Peso SHS (kg/m) y Fórmula

1. Fórmula del peso de la tubería cuadrada

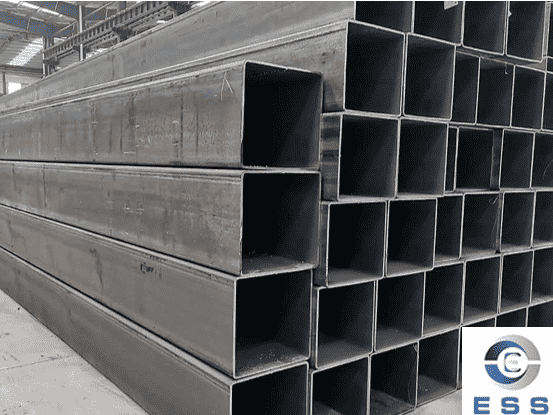

La tubería cuadrada, también conocida como tubo cuadrado o sección hueca cuadrada (SHS, Square Hollow Section), es uno de los productos de acero estructural más utilizados.

Esta página ofrece una tabla completa de peso de tubos cuadrados, una tabla de peso SHS y la fórmula de peso teórico para los tamaños más comunes. Para el acero al carbono, normalmente se utiliza una densidad de 7,85 g/cm³.

Fórmula

Peso (kg/m) = 4 × t × (B − t) × 7,85 ÷ 1000

Donde:

B = Dimensión exterior (mm)

t = Espesor de pared (mm)

7,85 = Densidad del acero al carbono (g/cm³)

Esta fórmula proporciona el peso teórico de los tubos cuadrados de acero al carbono y se utiliza ampliamente en cálculos de ingeniería, cuantificación de materiales y cotizaciones internacionales de acero.

2. Tabla de peso SHS (Sistema métrico)

Esta tabla de peso SHS muestra el peso teórico (kg/m) de los tamaños más comunes de secciones huecas cuadradas (SHS).

Para consultar los datos completos de cada tamaño, consulte las tablas detalladas de peso de tubos cuadrados que se presentan a continuación.

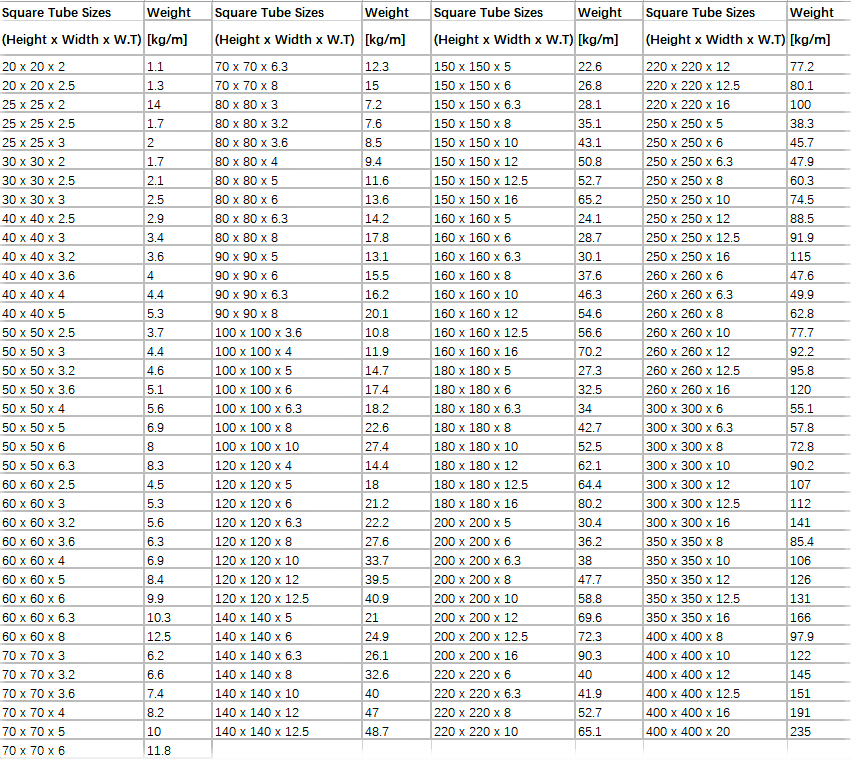

Tabla de peso SHS (Sistema métrico)

Esta tabla de peso SHS muestra el peso teórico (kg/m) de las dimensiones más habituales de los perfiles tubulares cuadrados (SHS, Square Hollow Section).

3. Tabla completa de peso del tubo cuadrado

Las siguientes tablas muestran el peso teórico de los tamaños más comunes de tubos cuadrados (SHS), calculado con una densidad del acero de 7,85 g/cm³.

Los valores de peso se presentan tanto en kg/m como en lb/ft para facilitar la consulta.

Nota: El peso real puede variar ligeramente según la norma de fabricación y las tolerancias dimensionales.

3.1 Tamaños pequeños (20 × 20–60 × 60)

3.2 Tamaños medianos (70 × 70–160 × 160)

3.3 Tamaños grandes (180 × 180–400 × 400)

4. Factores que afectan al peso real del tubo cuadrado

El peso de un tubo cuadrado depende principalmente de sus dimensiones y de la densidad del material. Sin embargo, en aplicaciones reales, factores como las tolerancias de fabricación, el recubrimiento y el grado del acero pueden provocar ligeras diferencias entre el peso teórico y el peso real.

4.1 Densidad del acero

El cálculo del peso teórico se basa en la densidad del material. Para el acero al carbono, normalmente se utiliza un valor de 7,85 g/cm³. En cambio, el acero inoxidable y el aluminio tienen densidades diferentes, por lo que, aun con las mismas dimensiones, su peso será distinto.

4.2 Tolerancia del espesor de pared

El espesor real de la pared puede variar dentro de las tolerancias permitidas por normas de fabricación como ASTM A500 o EN 10219. Por ello, el peso medido de un tubo terminado puede diferir ligeramente del valor teórico.

4.3 Recubrimiento galvanizado

El recubrimiento galvanizado añade una capa de zinc sobre la superficie del tubo de acero, lo que incrementa ligeramente su peso total. El aumento dependerá del espesor del recubrimiento y del proceso de galvanizado empleado.

4.4 Grado del acero

La mayoría de los aceros al carbono tienen una densidad muy similar, por lo que el grado del acero apenas influye en el peso teórico. En consecuencia, los tubos con las mismas dimensiones, pero fabricados con distintos grados de acero al carbono, suelen tener prácticamente el mismo peso teórico.

5. Peso del tubo cuadrado y propiedades de la sección

Además del peso teórico, al seleccionar tubos cuadrados para aplicaciones estructurales, los ingenieros también tienen en cuenta las propiedades de la sección, ya que estas influyen directamente en la resistencia y el comportamiento estructural del perfil.

La siguiente tabla resume el peso, el área de la sección transversal, el módulo resistente y los grados de acero más utilizados para los tamaños más comunes de perfiles tubulares cuadrados (SHS).

Nota: Todos los valores son teóricos y se proporcionan únicamente como referencia. La capacidad portante real de un tubo cuadrado depende de factores como el grado del acero, la longitud del vano, las condiciones de apoyo y la dirección de la carga, por lo que debe verificarse de acuerdo con la norma de diseño aplicable.

Tabla. Peso del tubo cuadrado y propiedades estructurales

6. Preguntas frecuentes (FAQs)

P1. ¿Cómo se calcula el peso de un tubo cuadrado?

El peso de un tubo cuadrado se calcula a partir de la dimensión exterior, el espesor de pared y la densidad del acero. Para el acero al carbono, normalmente se utiliza una densidad de 7,85 g/cm³, y el resultado suele expresarse en kg/m o lb/ft.

P2. ¿Cuánto pesa un tubo cuadrado de 50 × 50 × 3 mm?

Un tubo cuadrado de acero al carbono de 50 × 50 × 3 mm tiene un peso teórico de aproximadamente 4,31 kg/m (2,90 lb/ft). El peso real puede variar ligeramente debido a las tolerancias de fabricación.

P3. ¿Un tubo cuadrado galvanizado pesa más que un tubo de acero negro?

Sí. Un tubo cuadrado galvanizado pesa ligeramente más porque el recubrimiento de zinc añade masa a la superficie del acero. Aunque el incremento suele ser pequeño, conviene tenerlo en cuenta al calcular el peso total de grandes cantidades.

P4. ¿El espesor de pared influye en el peso del tubo cuadrado?

Sí. Para un mismo tamaño exterior, un mayor espesor de pared significa que el tubo contiene más acero y, por tanto, pesa más. En consecuencia, el peso teórico por metro aumenta a medida que aumenta el espesor de pared.

P5. ¿El peso del tubo cuadrado se expresa en kg/m o en lb/ft?

Depende del sistema de unidades utilizado. En los países que emplean el sistema métrico, el peso suele expresarse en kilogramos por metro (kg/m), mientras que en los países que utilizan el sistema imperial es habitual expresarlo en libras por pie (lb/ft). En esta página se proporcionan ambas unidades para facilitar la comparación.
