Especificaciones de tubos sin costura de acero al carbono

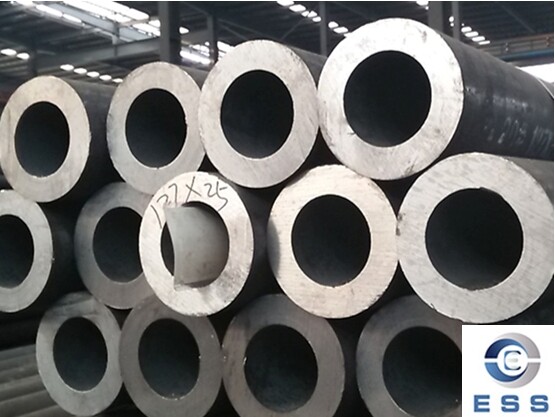

Los tubos sin costura de acero al carbono son un tipo de tubo de acero cuyo principal elemento de aleación es el carbono, ampliamente utilizado en maquinaria, construcción, petróleo y gas, automoción y otros sectores. En comparación con los tubos de acero soldados, los tubos sin costura de acero al carbono se caracterizan por su alta resistencia, resistencia al desgaste, resistencia a la corrosión, ausencia de defectos y resistencia a altas temperaturas, lo que les confiere una larga vida útil y puede soportar mayor presión y cargas elevadas.

Las especificaciones de tamaño de los tubos sin costura de acero al carbono se componen principalmente del diámetro exterior, el espesor de pared y la longitud, y los valores varían según los diferentes sistemas normativos (como las normas nacionales y las estadounidenses). A continuación, se presenta un análisis de los parámetros clave.

Rango de diámetro exterior
Las especificaciones de los tubos sin costura de acero al carbono de gran diámetro generalmente se refieren a tubos con un diámetro exterior superior a 159 mm. Las especificaciones más comunes incluyen φ219 mm, φ245 mm, φ273 mm, φ325 mm, etc.

Las especificaciones de los tubos sin costura de acero al carbono de pequeño diámetro generalmente se refieren a tubos con un diámetro exterior inferior a 159 mm. Las especificaciones más comunes incluyen φ114 mm, φ108 mm, φ89 mm, φ73 mm, etc.

El diámetro exterior de los tubos sin costura de acero al carbono tiene diversas especificaciones, como DN15 a DN600, etc. En un rango más amplio, el diámetro exterior de los tubos sin costura de acero al carbono suele estar entre 6 mm y 426 mm.

Grado de espesor de pared
En las normas internacionales, la fórmula para calcular el espesor de pared de los tubos sin costura de acero al carbono es:

S = (D-d)/2, donde S representa el espesor de pared, D el diámetro exterior y d el diámetro interior.

Las normas internacionales especifican el espesor de pared de los tubos sin costura de acero al carbono de diferentes tipos, como ASTM A106/A106M, ASTM A179/A179M, etc. En estas normas, el espesor de pared de la tubería tiene requisitos y rangos específicos, y el espesor de pared requerido varía según los distintos usos y condiciones de servicio. Por ejemplo, la norma ASTM A106 estipula que los espesores de pared de los tubos de acero sin costura más utilizados son SCH40, SCH80, STD, XS, XXS, etc., y los valores estándar y las desviaciones admisibles de estos espesores de pared también se definen en detalle.

Tomando como ejemplo la norma estadounidense, SCH40 (espesor de pared estándar) y SCH80 (espesor de pared engrosado) son clasificaciones típicas. Por ejemplo, el espesor de pared de la tubería de acero DN50 SCH40 es de 3,91 mm y el de la SCH80 es de 5,54 mm (fuente de datos ASTM A106).

Estándar de longitud
La longitud de las tuberías sin costura de acero al carbono suele ser de 6, 9 o 12 metros.
Las longitudes habituales de las tuberías sin costura son de 5,8 m, 6 m y 11,8 m, y también se pueden personalizar según las necesidades del cliente.

Tabla de especificaciones y pesos de las tuberías sin costura de acero al carbono
La siguiente tabla muestra las especificaciones y pesos de las tuberías sin costura de acero al carbono más utilizadas, solo como referencia.

Modelo	OD（mm）	WT（mm）	Peso (kg/m)
10#	6-426	1-40	0.283-81.40
20#	6-426	1-60	0.283-129.90
45#	6-426	1-100	0.283-222.91
Q345B	6-426	1-100	0.283-222.91
27SiMn	6-426	1-70	0.283-186.21
16Mn	6-426	1-80	0.283-196.82

Especificaciones comunes de los tubos sin costura de acero al carbono
1. DIN1629/DIN2448 (norma alemana)
Diámetro exterior: 6-426 mm
Espesor de pared: 1-40 mm
Aplicación: Adecuado para usos generales, como el transporte de fluidos, gasolina, aire, etc.

2. ASTM A106/A53/API 5L (norma americana)
Diámetro exterior: 21,3-914,4 mm
Espesor de pared: 2-50 mm
Aplicación: Adecuado para aplicaciones con alta temperatura y alta presión, como petróleo, gas natural, etc.

3. JIS G3454/G3455/G3456 (norma japonesa)
Diámetro exterior: 15,9-114,3 mm
Espesor de pared Rango: 2-14 mm
Aplicación: Adecuado para el transporte de fluidos a baja temperatura, gas licuado, etc.

4. GB/T 8162/8163 (licitación)
Rango de diámetro exterior: 10-426 mm
Rango de espesor de pared: 2-60 mm
Aplicación: Aplicable a estructuras, maquinaria, automóviles, recipientes a presión y otros sectores.

5. EN10210-1/EN10216-1/EN10297-1 (norma europea)
Rango de diámetro exterior: 21,3-711 mm
Rango de espesor de pared: 2-100 mm
Aplicación: Aplicable a la construcción, maquinaria, automóviles, aires acondicionados, calderas y otros sectores.

Selección y aplicación
1. Transporte de fluidos a alta presión
Por ejemplo, en oleoductos y gasoductos, se requieren tuberías de acero con un espesor de pared ≥6 mm para garantizar la capacidad de soportar presión.

2. Tuberías para estructuras mecánicas
Por ejemplo, se utilizan comúnmente ejes de transmisión de automóviles y tuberías de precisión sin costura con un diámetro exterior de 50-150 mm y un espesor de pared de 3-8 mm.

3. Entornos de alta temperatura
Es necesario añadir elementos de aleación como cromo y molibdeno (como el material P11/P22), y la temperatura de trabajo puede superar los 450 °C (según la norma ASTM A335).

Resumen

El tamaño y las especificaciones de los tubos sin costura de acero al carbono deben seguir ciertos principios, como la selección del diámetro exterior y el espesor de pared adecuados según los requisitos del medio de transporte, la selección de las especificaciones correspondientes considerando la presión del sistema de tuberías y la selección de la longitud adecuada en función de los requisitos de diseño de ingeniería. Además, la producción y aplicación de los tubos sin costura de acero al carbono se rigen principalmente por normas nacionales o internacionales específicas.
