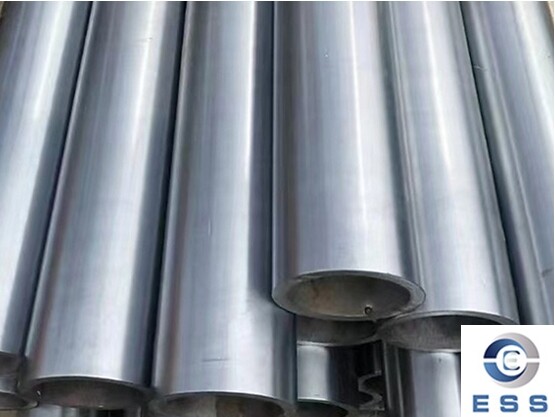

Tubo de precisión sin soldadura DIN 2391

Descripción general de la norma DIN 2391

La norma DIN 2391 es una norma industrial alemana que especifica las dimensiones, tolerancias, condiciones de suministro y requisitos de inspección para tubos de precisión sin soldadura trabajados en frío.

La Parte 2 de la norma DIN 2391 especifica las dimensiones de los tubos de precisión sin soldadura trabajados en frío y debe utilizarse junto con la Parte 2 de la misma norma (que especifica las condiciones técnicas de suministro pertinentes). Las dimensiones preferidas que figuran en la norma se utilizan principalmente en ingeniería mecánica y automotriz. Los tubos de acero con las dimensiones especificadas en esta norma deben cumplir las condiciones técnicas de suministro indicadas en el apartado 1.2 de la Parte 2 de la norma DIN 2391.

Principales productos de acero / grados de acero: DIN 2391-1 (ST35, ST45, ST52).
Tubos de acero al carbono sin soldadura sin soldadura para aplicaciones estructurales en maquinaria.

Normas equivalentes a DIN 2391

EN	ASTM	GB
EN 10305-1	ASTM A519	GB/T 3639

Grados de calidad DIN 2391

La norma DIN 2391 permite el suministro de tubos de precisión sin soldadura en dos grados de calidad: Grado A y Grado C.

Todos los grados se refieren al Grado A y a otros aceros de alta calidad. El Grado A es el grado básico, que cumple plenamente con las condiciones de entrega de la norma DIN 2391. El Grado C es el grado personalizado, fabricado según los requisitos específicos del proyecto, y puede utilizar cualquier material, condición de entrega y forma de tubo, incluyendo, entre otros, los de la norma DIN 2391.

1. Grado A
Adecuado para tubos de precisión que no requieren certificados de inspección y, por lo tanto, no están sujetos a requisitos especiales.
St30Si (1.0211);
St30Al (1.0212);
St35 (1.0308);
St45 (1.0408);
St52 (1.0580)

2. Grado C
Tubos de precisión que cumplen con requisitos especiales.

Composición química de tubos de precisión sin soldadura DIN 2391

Norma	Grado		Componentes químicos (%)
	Símbolo	N.° de material	C	Si	Mn	P	S
DIN2391	St 30 Si	1.0211	≤0.10	≤0.10	≤0.55	≤0.025	≤0.025
	St 30 Al	1.0212	≤0.10	≤0.05	≤0.55	≤0.025	≤0.025
	St 35	1.0308	≤0.17	≤0.35	≥0.40	≤0.025	≤0.025
	St 5	1.0408	≤0.21	≤0.35	≥0.40	≤0.025	≤0.025
	St 52	1.058	≤0.22	≤0.55	≤1.60	≤0.025	≤0.025

Tolerancias de los tubos de precisión sin soldadura DIN 2391

Parámetro	Tolerancia
Diámetro exterior (DE)	± 0,01mm
Espesor de pared (EP)	± 0,1 mm del espesor de pared especificado
Ovalidad	0,1 mm
Longitud	± 5 mm
Rectitud	Máx. 1 mm por metro
Acabado superficial	Según especificaciones del cliente (Generalmente: aceite antioxidante, cromado duro, niquelado-cromado u otro recubrimiento)
Escuadra de los extremos	± 1°

Propiedades mecánicas de los tubos de precisión sin soldadura DIN 2391

Propiedades mecánicas a temperatura ambiente
Grado de acero		Valores mínimos para las condiciones de entrega
Nombre del acero	Número de acero	BK		BKW		BKS			GBK		NBK
		Rm	A %	Rm	A %	Rm	ReH	A %	Rm	A %	Rm	ReH	A %
		Mpa		Mpa		Mpa	Mpa		Mpa		Mpa	Mpa
St 30 Si	1.0211	430	8	380	12	380	280	16	280	30	290 to 420	215	30
St 30 Al	1.0212	430	8	380	12	380	280	16	280	30	290 to 420	215	30
St 35	1.0308	480	6	420	10	420	315	14	315	25	340 to 470	235	25
St 45	1.0408	580	5	520	8	520	375	12	390	21	440 to 570	255	21
St 52	1.0580	640	4	580	7	580	420	10	490	22	490 to 630	355	22

Dimensiones de los tubos de precisión sin soldadura DIN 2391

Las dimensiones DIN 2391 cumplen generalmente los siguientes requisitos:

1. Diámetro exterior: 4 – 260 mm;

2. Espesor de pared: 0,5 – 25 mm;

3. Longitud: 4-7 metros, longitud aleatoria o precisa;

4. Rugosidad superficial: La norma DIN 2391 exige que el valor Ra de la superficie del tubo sea inferior o igual a 6,3 micrómetros.

Condiciones de entrega de los tubos de precisión sin soldadura DIN 2391

Los tubos se fabricarán mediante procesos de estirado o laminado en frío. Se entregarán en una de las siguientes condiciones:

Designación	Símbolo	Descripción
Acabado en frío (duro)	BK	Los tubos no se someten a tratamiento térmico tras el estirado en frío final y, por lo tanto, presentan una alta resistencia a la deformación.
Acabado en frío (blando)	BKW	Tras el tratamiento térmico final, se realiza un estirado en frío con una deformación limitada. Un procesamiento posterior adecuado permite cierto grado de conformado en frío (p. ej., doblado, expansión).
Acabado en frío y alivio de tensiones	BKS	Tras el último proceso de conformado en frío, se aplica un tratamiento térmico. Si las condiciones de procesamiento son adecuadas, el aumento de las tensiones residuales permite cierto grado de conformado y mecanizado.
Recocido	GBK	Tras el último proceso de conformado en frío, se realiza un recocido en atmósfera controlada.
Normalizado	NBK	Tras el último proceso de conformado en frío, se realiza un recocido por encima del punto de transformación superior en atmósfera controlada.

Condición de entrega: Símbolo según EN 10305 y DIN 2391

Símbolo según EN 10305	Símbolo según DIN 2391
+C	BK
+LC	BKW
+SR	BKS
+A	GBK
+N	NBK

Requisitos de calidad superficial y defectos

1. Estado de la superficie del tubo

Debido al trabajo en frío, los tubos sin tratamiento térmico (es decir, los que se encuentran en estado BK o BKW) suelen tener una capa de lubricante o grasa que cubre sus superficies interna y externa.
Los tubos tratados térmicamente (es decir, los que se encuentran en estado BKS, GBK o NBK) pueden presentar signos de quemaduras, pero no deben tener óxido suelto.

2. Defectos

Se permiten pequeñas imperfecciones superficiales derivadas del proceso de fabricación, como rebabas o abolladuras, siempre que los diámetros interno y externo reparados sigan cumpliendo los requisitos especificados. No se permiten rebabas, solapamientos ni laminaciones.

Lista de inspección y ensayo para tubos de precisión sin soldadura DIN 2391

Tipos de inspección o ensayo	Frecuencia de ensayo
	Ensayo interno	Ensayo de aceptación
Análisis químico	M	M
Ensayo de tracción	M	Un ensayo por lote
Ensayo de aplanamiento o de extensión	M	Dos ensayos por lote
Verificación dimensional	M	M
Inspección visual	M	M
Ensayos no destructivos para detectar fugas	Individual	Individual

Aplicaciones del tubo de precisión sin soldadura DIN 2391

El tubo de precisión sin soldadura DIN 2391 se utiliza ampliamente en:

1. Sistemas de control hidráulicos y neumáticos;

2. Árboles de transmisión, amortiguadores y sistemas de dirección para automóviles;

3. Cilindros y tuberías de cilindros hidráulicos mecánicos;

4. Instrumentos, bastidores de equipos y maquinaria de construcción.

5. El tubo St52 NBK, gracias a su combinación de alta resistencia y buena soldabilidad, es la opción más común para cilindros hidráulicos y componentes estructurales mecánicos.

Preguntas frecuentes

1. ¿Cuál es la diferencia entre DIN 2391 y EN 10305?

DIN 2391 = Norma alemana antigua
EN 10305-1 = Norma unificada de la UE (nueva norma de reemplazo)

2. ¿Tubo de precisión DIN 2391 o tubo de acero sin soldadura convencional?

El tubo de precisión DIN 2391 es más adecuado para sistemas de sellado dinámicos de alta precisión, mientras que el tubo sin soldadura ordinario es más adecuado para aplicaciones estructurales o de transporte.
