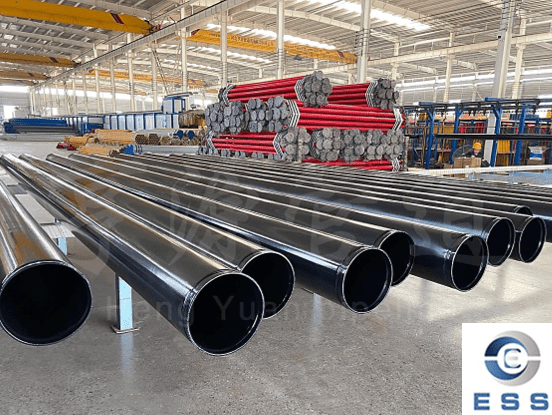

Fabricación de tubos de acero al carbono

La tubería de acero al carbono (tubería CS en su forma completa) es uno de los materiales esenciales de la infraestructura industrial moderna. Su alta resistencia, excelente resistencia a la presión y durabilidad la hacen ampliamente utilizada en petróleo y gas, estructuras de edificios, energía, fabricación de maquinaria, sistemas de energía térmica de calderas y muchos otros campos.

Sin embargo, muchas personas solo ven sus aplicaciones de ingeniería y desconocen su proceso de fabricación, desde la materia prima hasta los productos terminados de alta calidad. La producción de tubería de acero al carbono implica procesos complejos como una rigurosa selección de materiales, calentamiento y conformado precisos, tecnologías avanzadas de soldadura (ERW, HFI, LSAW, SAW, etc.), control dimensional de precisión, inspección multinivel y tratamiento térmico.

A continuación, describiremos sistemáticamente el proceso completo de producción de tubería de acero al carbono, desde la materia prima hasta los productos terminados, brindándole una comprensión profesional e integral de su tecnología de fabricación.

Selección de Materia Prima y Procesamiento Preliminar

1. Materia Prima de la Tubería de Acero al Carbono

La producción de tubería de acero al carbono comienza con la selección de materias primas de alta calidad. Los principales componentes incluyen mineral de hierro, carbón y piedra caliza.

Mineral de hierro: El mineral de hierro es la principal fuente de hierro en la producción de acero. Para extraer el hierro, es necesario extraerlo, procesarlo y refinarlo.

Carbón metalúrgico (coque): El carbón metalúrgico, también conocido como coque, es un combustible con alto contenido de carbono que se utiliza para reducir el mineral de hierro en altos hornos.

Caliza: La caliza se puede utilizar como fundente para eliminar impurezas como la sílice y la alúmina del mineral de hierro durante el proceso de fundición.

2. Tratamiento Inicial

Fundición y refinación
Primero, el mineral de hierro y el coque se funden en un alto horno. A continuación, se introduce oxígeno para reducir el contenido de carbono, lo que da como resultado acero fundido. Este acero se refina para lograr la composición y las propiedades deseadas.

Formación de lingotes
El acero fundido refinado se vierte en moldes para formar lingotes de acero, que son el material principal para la fabricación de tubos de acero.

Laminado en Flores o Placas
Tras la solidificación del acero en lingotes, se lamina en palanquillas o placas mediante rodillos de alta presión.
Laminado: El laminado se utiliza habitualmente en la producción de tubos de acero sin costura, garantizando una estructura uniforme mediante el laminado y torneado repetidos.
Palanquillas: Las palanquillas se utilizan habitualmente en la producción de tubos soldados, garantizando un espesor constante mediante el laminado.
Decapado: Tras el laminado, la palanquilla o chapa de acero se somete a un decapado en un baño de ácido sulfúrico para eliminar la capa de óxido formada durante el calentamiento. A continuación, el metal se enjuaga con agua caliente y fría para prepararlo para su posterior procesamiento.

Calentamiento y Conformado

La materia prima se calienta a aproximadamente 1700 grados Celsius para eliminar las impurezas y alcanzar la composición química requerida, garantizando así la ductilidad necesaria para el laminado y el conformado. Los tubos de acero al carbono se dividen principalmente en dos categorías: tubos soldados y tubos de acero sin costura.

1. Tubos Soldados

Los tubos soldados utilizan placas o bobinas de acero como materia prima, que se conforman y posteriormente se sueldan. Diferentes procesos son adecuados para distintos tamaños y aplicaciones.

ERW
Materia prima: Bobinas de acero laminadas en caliente o en frío.
Proceso: Perfilado → Calentamiento por corriente de alta frecuencia → Soldadura por extrusión.
Características: Costura de soldadura uniforme, alta precisión.
Aplicaciones: Transporte de baja presión, tuberías estructurales, industria automotriz, barandillas, muebles, etc.

LSAW
Materia prima: Chapa de acero gruesa.
Diámetro exterior: Generalmente > 600 mm (24").
Características: Alta resistencia, espesor de pared uniforme, excelente calidad de soldadura.
Aplicaciones: Oleoductos y gasoductos de larga distancia, tuberías submarinas, componentes estructurales de gran tamaño.

Soldadura por inducción de alta frecuencia (HFI)
Utiliza calentamiento por bobina de inducción para la soldadura.
La calidad de la soldadura es superior a la de la soldadura por arco eléctrico tradicional.
Aplicaciones: Oleoductos y gasoductos, tuberías estructurales de alta exigencia.

2. Tubería Sin Costura

La tubería de acero sin costura se fabrica a partir de palanquillas de acero. Tras fundir las palanquillas, se moldea en un círculo, denominado acero redondo. El acero redondo se calienta en un horno hasta alcanzar un color blanco y luego se lamina a alta presión.

Ventajas
Estructura más uniforme y sin costura;
Mayor resistencia a la presión;

Más adecuado para aplicaciones de alta temperatura y alta presión (como tubos de calderas y tuberías a presión).

Dimensionado y Corte

Tras la soldadura o el conformado sin costura, es necesario medir y cortar la tubería para obtener las dimensiones específicas.

1. Dimensionado

La tubería se dimensiona mediante rodillos de dimensionado para alcanzar el diámetro requerido, garantizando la consistencia dimensional y cumpliendo las tolerancias necesarias.

2. Corte

Dependiendo del material y el espesor de la tubería, la tubería pre-dimensionada se corta a la longitud requerida mediante métodos mecánicos o térmicos (como aserrado, cizallamiento, corte por plasma o láser). Esto garantiza que la tubería cumpla con los requisitos de su aplicación industrial y las especificaciones precisas requeridas.

Pruebas e Inspección

Las pruebas e inspecciones son pasos fundamentales para garantizar que las tuberías de acero al carbono cumplan con los estándares de la industria y funcionen de forma fiable en diversas aplicaciones. Se utilizan diferentes métodos de prueba para identificar defectos y verificar la integridad estructural de la tubería.

1. Ensayos No Destructivos (END)

Los métodos de ensayos no destructivos son cruciales para evaluar el estado de las tuberías. No causan daños y garantizan que las tuberías cumplan con los estándares de la industria.

Pruebas ultrasónicas: Esta técnica utiliza ondas sonoras de alta frecuencia para detectar defectos internos en materiales o soldaduras de tuberías.

Pruebas radiográficas: Las pruebas radiográficas utilizan rayos X o rayos gamma para generar imágenes del interior de la tubería, detectando así defectos ocultos.

Pruebas de partículas magnéticas: Este método detecta discontinuidades superficiales y cercanas a la superficie mediante la aplicación de un campo magnético y la observación de la ubicación de la acumulación de polvo de hierro.

Pruebas de corrientes de Foucault: Las pruebas de corrientes de Foucault utilizan campos electromagnéticos para identificar defectos superficiales y cercanos a la superficie.

Detección de fugas de flujo magnético: También conocida como detección de defectos magnéticos, esta técnica identifica anomalías detectando cambios en el campo magnético.

2. Pruebas Hidrostáticas

Las pruebas hidrostáticas consisten en llenar la tubería con agua u otros líquidos y presurizarla para detectar fugas y verificar la integridad estructural.

3. Inspección Visual y Examen Metalográfico

Inspección Visual: La inspección visual incluye la verificación de la superficie de la tubería para detectar defectos como marcas mecánicas, delaminación o defectos de soldadura, para garantizar que la calidad de la superficie cumpla con los estándares de la industria.

Pruebas Metalúrgicas y Químicas
Análisis Microscópico y Macroscópico: El análisis microscópico examina la composición química, mientras que el análisis macroscópico evalúa la fusión de las soldaduras y los materiales de la tubería para garantizar el cumplimiento de la normativa.
Pruebas de Corrosión: Las pruebas de corrosión evalúan la resistencia de la tubería a entornos corrosivos, incluyendo el tamaño del grano, la corrosión intergranular y la susceptibilidad al agrietamiento inducido por hidrógeno.

4. Pruebas Destructivas

Las pruebas destructivas evalúan las propiedades físicas de la tubería aplicando presión intencionalmente hasta su rotura.

Pruebas de Tracción: Las pruebas de tracción miden la resistencia del material de la tubería estirándolo hasta su rotura, lo que proporciona datos sobre el límite elástico y la resistencia máxima a la tracción.

Pruebas de Flexión y Aplanamiento: Estas pruebas evalúan la ductilidad e integridad de la tubería doblándola o aplanándola para detectar defectos.

Pruebas de Impacto: Las pruebas de impacto se utilizan para determinar la tenacidad de un material y su capacidad para soportar impactos repentinos a diferentes temperaturas.

Pruebas de Fluencia: Las pruebas de fluencia evalúan el rendimiento a largo plazo de la tubería bajo tensión sostenida y altas temperaturas.

5. Control de Calidad y Tecnología Avanzada

El control de calidad se mantiene mediante rigurosas inspecciones para garantizar que las tuberías cumplan con los estándares de seguridad y rendimiento. Las tecnologías de inspección automatizadas y avanzadas, como la soldadura de alta densidad de energía, mejoran la precisión de la inspección, reducen el error humano y optimizan la calidad general del producto.

Procesos de Tratamiento Térmico y Acabado

1. Tratamiento Térmico de Tuberías de Acero al Carbono

El tratamiento térmico es crucial para mejorar la resistencia y durabilidad de las tuberías de acero al carbono. Ayuda a que el acero sea más uniforme, más resistente, menos estresado y más duradero. Estas mejoras mejoran el rendimiento general y la vida útil de las tuberías de acero al carbono.

Tipos de tratamiento térmico:
Recocido: Eliminación de tensiones y uniformidad mediante enfriamiento lento.
Normalizado: Utilización de enfriamiento por aire para endurecer y fortalecer el acero.
Temple y revenido: Combinación de enfriamiento rápido y recalentamiento para equilibrar la dureza y la tenacidad.
Limitaciones de espesor: El tratamiento térmico es especialmente importante para tuberías de más de 25 mm de espesor para evitar tensiones internas y garantizar su resistencia.

2. Proceso de Acabado

Tras el tratamiento térmico, el rendimiento de las tuberías se puede mejorar mediante los siguientes pasos:
Dimensionado y Corte: La tubería se dimensiona mediante rodillos y luego se corta con precisión a la longitud requerida con una sierra o un soplete.
Enderezamiento y Limpieza de Superficies: El enderezamiento garantiza que la tubería no se doble, mientras que métodos de limpieza como el granallado eliminan las impurezas.
Recubrimiento y Revestimiento: El recubrimiento con zinc o resina epoxi previene la corrosión y prolonga la vida útil de la tubería.

Pruebas e Inspección: Finalmente, las pruebas exhaustivas (pruebas de presión hidráulica, pruebas ultrasónicas, pruebas de rayos X) garantizan que la tubería cumpla con los estándares de calidad. Cualquier defecto detectado se repara o la tubería se desecha, garantizando así que todas las tuberías entregadas sean productos de alta calidad.

Resumen

El proceso de producción y los estándares para las tuberías de acero al carbono son cruciales para asegurar su calidad y rendimiento. Mediante procesos de producción razonables y estrictos requisitos de norma, se pueden producir tuberías de acero al carbono de alta calidad que satisfacen las necesidades de diversos sectores. Al utilizar tuberías de acero al carbono, se deben seleccionar productos que cumplan con los requisitos de la norma, y su instalación y uso deben realizarse de acuerdo con las normativas pertinentes para garantizar su seguridad y fiabilidad.
