Tabla de tamaños de tubos de caldera en mm

Los tubos de caldera están disponibles habitualmente con diámetros exteriores (OD) que van desde 12,7 mm hasta 127 mm y espesores de pared entre 1,2 mm y 16 mm. En aplicaciones prácticas, las dimensiones del tubo deben seleccionarse de acuerdo con los requisitos reales de presión y temperatura de la caldera.

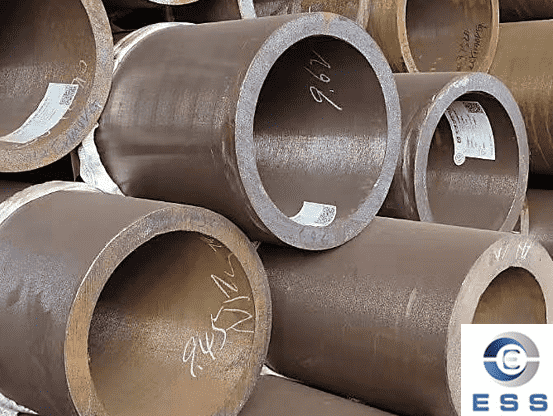

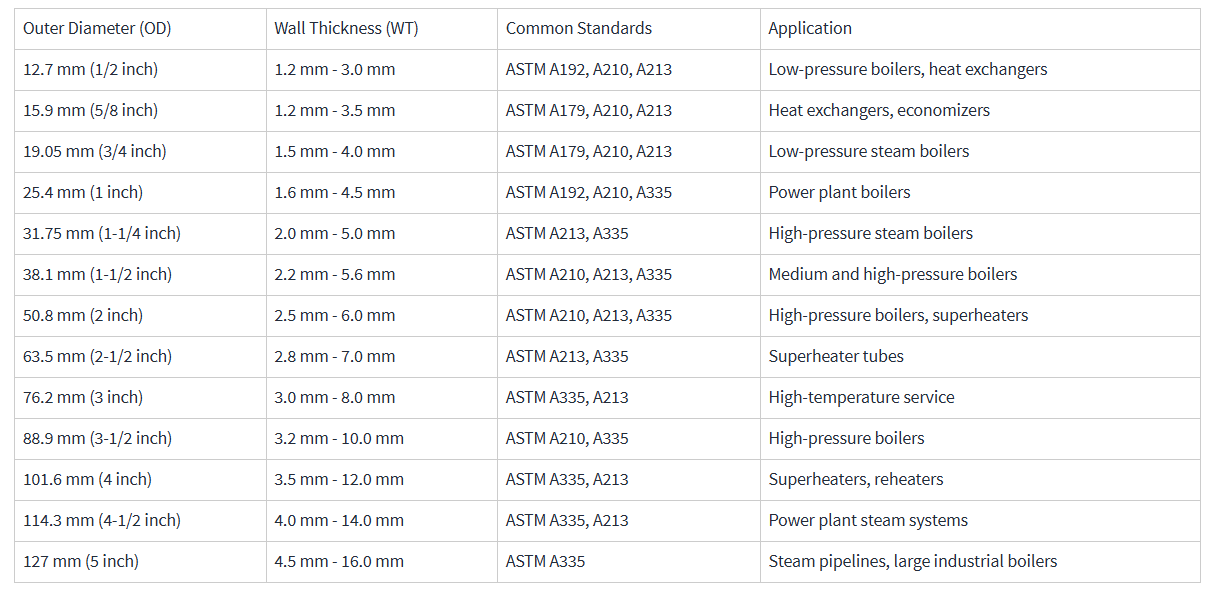

1. Tabla de tamaños de tubos de caldera en mm

Diámetro Exterior (OD)	Espesor de Pared (WT)	Normas Aplicables	Aplicaciones Típicas
12.7 mm (1/2")	1.2–3.0 mm	ASTM A192, ASTM A210, ASTM A213	Calderas de baja presión, intercambiadores de calor
15.9 mm (5/8")	1.2–3.5 mm	ASTM A179, ASTM A210, ASTM A213	Intercambiadores de calor, economizadores
19.05 mm (3/4")	1.5–4.0 mm	ASTM A179, ASTM A210, ASTM A213	Calderas de vapor de baja presión
25.4 mm (1")	1.6–4.5 mm	ASTM A192, ASTM A210, ASTM A335	Calderas para centrales eléctricas
31.75 mm (1-1/4")	2.0–5.0 mm	ASTM A213, ASTM A335	Calderas de vapor de alta presión
38.1 mm (1-1/2")	2.2–5.6 mm	ASTM A210, ASTM A213, ASTM A335	Calderas de media y alta presión
50.8 mm (2")	2.5–6.0 mm	ASTM A210, ASTM A213, ASTM A335	Calderas de alta presión, sobrecalentadores
63.5 mm (2-1/2")	2.8–7.0 mm	ASTM A213, ASTM A335	Tubos para sobrecalentadores
76.2 mm (3")	3.0–8.0 mm	ASTM A335, ASTM A213	Servicio a alta temperatura
88.9 mm (3-1/2")	3.2–10.0 mm	ASTM A210, ASTM A335	Calderas de alta presión
101.6 mm (4")	3.5–12.0 mm	ASTM A335, ASTM A213	Sobrecalentadores y recalentadores
114.3 mm (4-1/2")	4.0–14.0 mm	ASTM A335, ASTM A213	Sistemas de vapor para centrales eléctricas
127 mm (5")	4.5–16.0 mm	ASTM A335	Tuberías de vapor y calderas industriales

2. Rango de diámetros de tubos de caldera

2.1 Diámetro pequeño

Los tubos de diámetro pequeño se encuentran típicamente en tamaños como φ18×3 mm y φ22×4 mm. Estos tubos de caldera de menor diámetro se utilizan comúnmente en sistemas de calderas con espacio limitado o requisitos de caudal relativamente bajos, adaptándose bien a espacios de instalación y condiciones de operación específicas.

2.2 Diámetro medio

Los tamaños comunes de diámetro medio incluyen φ38×4,5 mm y φ42×5 mm. Estos tamaños se utilizan ampliamente en calderas industriales, satisfaciendo las necesidades operativas de la mayoría de las calderas convencionales, garantizando suficiente resistencia y estabilidad, a la vez que facilitan la transferencia de calor y el caudal.

2.3 Diámetro grande

Los tubos de caldera de gran diámetro incluyen tamaños como φ60×6 mm y φ76×8 mm. Estos tubos de gran diámetro se utilizan principalmente en calderas industriales de gran tamaño o equipos de calderas con requisitos especiales para satisfacer mayores demandas de caudal y presión.

Por ejemplo, en algunas calderas de generación de energía o calderas de calefacción de gran tamaño, se requieren tubos de caldera de mayor diámetro para garantizar el funcionamiento eficiente de todo el sistema de caldera.

2.4 Tipos especiales

Además, existen especificaciones especiales para tubos de acero de caldera, como los tubos de caldera de acero inoxidable resistentes a altas temperaturas. Estos pueden tener especificaciones como φ32×3,5 mm (acero inoxidable 304) y φ48×5,5 mm (acero inoxidable 316) para adaptarse a calderas que operan en entornos de alta temperatura, garantizando así un funcionamiento seguro y estable.

3. Relación entre el espesor de pared del tubo de caldera y la presión

El espesor de pared real debe calcularse de acuerdo con las siguientes normas: Código de calderas ASME, EN 10216, GB/T 5310, ASTM A192/A210 A213.

4. Preguntas frecuentes

1. ¿Cuáles son los tamaños de tubos de caldera más utilizados?

Los tamaños más comunes en calderas industriales son:
OD 38 mm
OD 42 mm
OD 51 mm
Entre ellos, el más utilizado es φ38 × 4,5 mm.

2. ¿Cuál es el espesor mínimo de pared para los tubos de calderas de alta presión?

No existe un valor mínimo uniforme; debe calcularse mediante una fórmula. Sin embargo, en la práctica de la ingeniería, generalmente se considera:
Calderas de alta presión ≥ 4 mm;
Calderas de ultraalta presión ≥ 6–8 mm.

Resumen

Los tamaños de tubos de caldera abarcan una amplia gama, pero la clave para una selección correcta no es el tamaño en sí, sino la adecuación a la presión, la temperatura y las normas. En calderas industriales y de centrales eléctricas, los tubos sin costura de diámetro pequeño y mediano siguen siendo los más comunes, mientras que las unidades de alto parámetro se basan más en tubos de acero aleado o acero inoxidable de pared gruesa.
