No existe un único método de conexión adecuado para todos los sistemas de tuberías. La selección depende de la presión y temperatura de servicio, el tamaño de la tubería, los requisitos de mantenimiento y las normas de ingeniería aplicables.

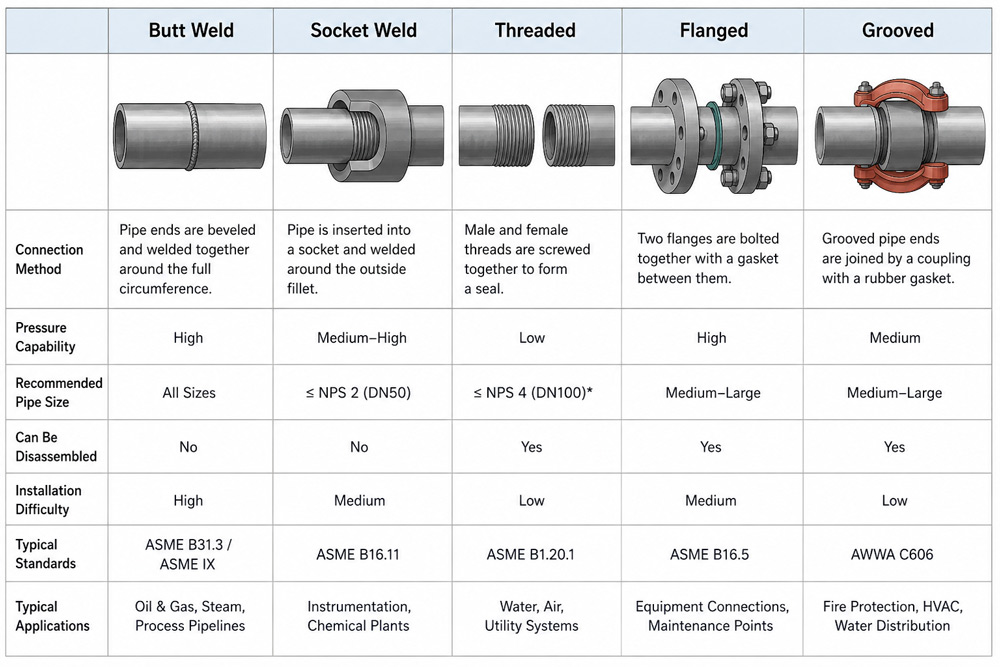

| Método de conexión | Capacidad de presión | Tamaño de tubería recomendado | Desmontable | Dificultad de instalación | Normas habituales | Aplicaciones típicas |
|---|---|---|---|---|---|---|
| Soldadura a tope (Butt Weld) | Alta | Todos los tamaños | No | Alta | ASME B31.3 / ASME IX | Petróleo y gas, vapor, tuberías de proceso |
| Soldadura por enchufe (Socket Weld) | Media–Alta | ≤ NPS 2 (DN50) | No | Media | ASME B16.11 | Instrumentación, plantas químicas |
| Conexión roscada | Baja | ≤ NPS 4 (DN100)* | Sí | Baja | ASME B1.20.1 | Agua, aire, servicios auxiliares |
| Conexión con bridas | Alta | Mediano–Grande | Sí | Media | ASME B16.5 | Conexión de equipos, puntos de mantenimiento |
| Conexión ranurada | Media | Mediano–Grande | Sí | Baja | AWWA C606 | Protección contra incendios, HVAC, distribución de agua |
Al seleccionar un método de conexión para tuberías de acero al carbono, normalmente se consideran los siguientes factores:
(1) Presión y temperatura de servicio – Los sistemas que operan a alta presión y alta temperatura suelen requerir conexiones soldadas o con bridas para garantizar una mayor resistencia estructural.
(2) Tamaño de la tubería – Las tuberías de pequeño diámetro suelen conectarse mediante uniones roscadas o por soldadura de enchufe, mientras que las tuberías de mayor diámetro normalmente utilizan soldadura a tope o conexiones con bridas. Los diámetros exteriores normalizados suelen definirse según EN 10220 (Europa) o ASME B36.10/B36.19.
(3) Requisitos de mantenimiento – Las conexiones con bridas y las conexiones ranuradas permiten desmontar el sistema con mayor rapidez para inspecciones, reparaciones o sustitución de equipos.
(4) Facilidad de instalación – Las conexiones roscadas y ranuradas reducen el tiempo de instalación, ya que requieren poca o ninguna soldadura.
(5) Normas de ingeniería aplicables – La selección del método de conexión debe cumplir las especificaciones del proyecto y las normas aplicables, como ASME B31.3, ASME B16.5 y ASME B16.11.
Las conexiones soldadas se clasifican generalmente en soldadura a tope (Butt Weld) y soldadura por enchufe (Socket Weld).
Una unión por soldadura a tope se realiza soldando los extremos de dos tuberías a lo largo de toda su circunferencia, formando una unión metálica continua. Al quedar el cordón de soldadura alineado con la pared de la tubería, este método ofrece una excelente continuidad estructural y se utiliza ampliamente en tuberías de diámetro medio y grande que trabajan a alta presión o alta temperatura.
Una unión por soldadura por enchufe se obtiene introduciendo el extremo de la tubería en el alojamiento de un accesorio y realizando la soldadura alrededor de su perímetro exterior. Este diseño facilita la alineación durante la instalación y se emplea principalmente en tuberías de pequeño diámetro donde se requiere una unión compacta y una buena estanqueidad.
La conexión roscada une tuberías y accesorios mediante roscas compatibles, sin necesidad de soldadura. Gracias a que puede montarse y desmontarse con facilidad, este tipo de unión se utiliza habitualmente en tuberías de acero sin costura o tuberías ERW de pequeño diámetro destinadas a servicios auxiliares.
La conexión con bridas une tuberías, válvulas o equipos mediante dos bridas atornilladas entre sí, con una junta de sellado colocada entre las superficies de contacto.
Las uniones con bridas se utilizan ampliamente en plantas de proceso, centrales eléctricas, instalaciones de tratamiento de agua y otros sistemas de tuberías industriales donde es importante facilitar el acceso para el mantenimiento y garantizar una estanqueidad fiable.
Una conexión ranurada une tuberías mediante extremos ranurados, un acoplamiento mecánico ranurado y una junta de goma, sin necesidad de soldadura ni roscado. El acoplamiento se fija alrededor de las ranuras para crear una unión estanca y flexible, lo que permite una instalación más rápida y un mantenimiento más sencillo.
Las conexiones ranuradas se utilizan ampliamente en tuberías de acero ERW para sistemas de protección contra incendios, HVAC y distribución de agua, ya que permiten una instalación rápida sin necesidad de soldadura.
| Método de conexión | Principales ventajas | Principales limitaciones |
|---|---|---|
| Soldadura a tope (Butt Weld) | Máxima resistencia de la unión, superficie interior lisa, excelente estanqueidad y adecuada para servicios de alta presión y alta temperatura. | Unión permanente, requiere personal cualificado para la soldadura e inspección, y un mayor tiempo de fabricación e instalación. |
| Soldadura por enchufe (Socket Weld) | Fácil alineación, buena resistencia mecánica y diseño compacto para tuberías de pequeño diámetro. | Limitada a tuberías de pequeño diámetro, posible corrosión por hendidura y unión permanente. |
| Conexión roscada | Instalación rápida, reutilizable, no requiere soldadura y facilita el mantenimiento. | Capacidad limitada para altas presiones, la estanqueidad depende de la calidad de la rosca y, por lo general, no es adecuada para tuberías de gran diámetro. |
| Conexión con bridas | Fácil desmontaje, mantenimiento sencillo, compatible con válvulas y equipos, y sellado fiable mediante juntas. | Mayor coste de materiales, más componentes y mayor espacio de instalación. |
| Conexión ranurada | Instalación rápida, unión flexible, mantenimiento sencillo y menor mano de obra durante el montaje. | Menor capacidad de presión que las uniones soldadas, requiere extremos ranurados y acoplamientos compatibles. |
| Requisito del proyecto | Método de conexión recomendado |
|---|---|
| Máxima resistencia a la presión | Soldadura a tope (Butt Weld) |
| Tuberías de pequeño diámetro para alta presión | Soldadura por enchufe (Socket Weld) |
| Mantenimiento frecuente y desmontaje periódico | Conexión con bridas |
| Instalación rápida sin soldadura | Conexión ranurada |
| Sistemas auxiliares de baja presión | Conexión roscada |
| Modificaciones o ampliaciones frecuentes del sistema | Conexión ranurada / Conexión con bridas |
P1. ¿Cuál es el método de conexión más resistente para tuberías de acero al carbono?
La soldadura a tope (Butt Weld) ofrece, por lo general, la mayor resistencia de la unión y se utiliza ampliamente en sistemas de tuberías de alta presión y alta temperatura.
P2. ¿Se pueden conectar tuberías de acero al carbono sin soldadura?
Sí. Las conexiones roscadas, con bridas y ranuradas pueden instalarse sin necesidad de soldadura. El método más adecuado depende de la aplicación.
P3. ¿Qué método de conexión es el más adecuado para tuberías de alta presión?
La soldadura a tope (Butt Weld) suele ser la opción preferida para tuberías de alta presión. Las conexiones con bridas se utilizan habitualmente cuando se requiere un desmontaje periódico para mantenimiento o sustitución de equipos.
P4. ¿Las conexiones roscadas son adecuadas para tuberías de acero al carbono de gran diámetro?
Por lo general, no. Las conexiones roscadas se utilizan principalmente en tuberías de pequeño diámetro y baja presión, mientras que las tuberías de mayor diámetro suelen emplear soldadura a tope (Butt Weld) o conexiones con bridas.
