¿Se pueden doblar los tubos de precisión?

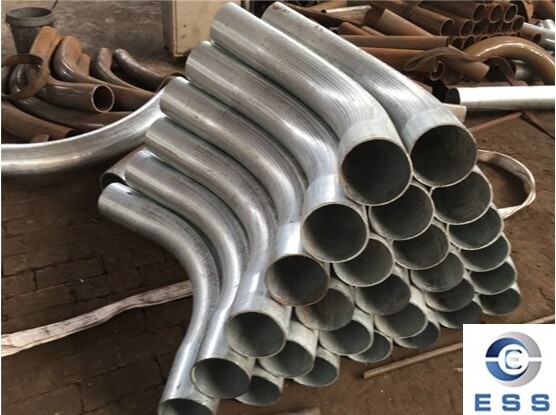

Como material de tubería de precisión y resistencia, los tubos de precisión se utilizan ampliamente en maquinaria, productos químicos, automóviles, construcción y otras industrias. Sin embargo, muchas personas dudan de su capacidad para doblarse. ¿Es posible doblarlos? La respuesta es sí, pero debido a la alta precisión y resistencia de los tubos de acero de precisión, es necesario utilizar procesos y equipos adecuados para garantizar la calidad y el resultado del doblado.

Los datos más recientes del sector muestran que la tasa de éxito del doblado de tubos de precisión procesados correctamente puede alcanzar el 98,6 %, pero una operación incorrecta puede resultar en una tasa de desperdicio superior al 30 %. Se deben cumplir tres condiciones para un doblado de tubos exitoso:
Propiedades del material: Los tubos de acero al carbono superiores a SCH40 pueden soportar un radio de curvatura de 6D.
Precisión del equipo: El error de posicionamiento de la máquina dobladora de tubos CNC debe ser ≤±0,1°.
Control del proceso: El coeficiente de compensación de rebote tiene una precisión de 0,02-0,05 mm/m.

Dos principios básicos de la tecnología de doblado de tubos

La tecnología de doblado de tubos se basa principalmente en dos métodos: doblado mecánico e hidráulico.
1. El doblado mecánico utiliza equipos y herramientas mecánicas para aplicar fuerza externa y deformar los tubos metálicos según un radio y ángulo de curvatura predeterminados.

2. El doblado hidráulico aprovecha la presión interna del tubo para lograr un doblado más eficiente y preciso. Este método es especialmente común en el procesamiento de tuberías hidráulicas. Garantiza que el tubo hidráulico pueda soportar una alta presión interna después del doblado, asegurando así su uso normal en el sistema hidráulico.

Comparación de 4 tecnologías principales de doblado
Tipo de proceso	Escenarios de aplicación	Control de precisión
Doblado en frío	Tubos para automóviles (Φ8-50 mm)	±0,15 mm
Doblado en caliente	Tubos para calderas (Φ100 mm o más)	±0,3 mm
Conformado hidráulico	Piezas estructurales con formas especiales	±0,08 mm
Doblado 3D	Tuberías aeroespaciales	±0,05 mm

Al seleccionar equipos de doblado de tubos de precisión, es fundamental considerar la precisión, estabilidad y fiabilidad del equipo. Un equipo de doblado de alta precisión garantiza la calidad del tubo, mientras que la estabilidad y la fiabilidad garantizan la seguridad y la eficiencia del proceso.

Ajuste científico de los parámetros del proceso
1. La selección del radio de curvatura adecuado debe considerar exhaustivamente los requisitos mecánicos del material de la tubería, las especificaciones de espesor de pared y los escenarios de aplicación. Para tubos sin costura, la selección del radio de curvatura también debe considerar las ventajas de resistencia que ofrece su característica de no costura.
Modelo de cálculo dinámico del radio de curvatura:
Fórmula básica: Rmín = 2,5 × (D/δ) (δ es el espesor de la pared)
Coeficiente de corrección: acero inoxidable × 1,2, aleación de aluminio × 0,8
2. El cálculo del ángulo debe basarse en el tamaño de diseño de los accesorios de la tubería y se debe utilizar un software de modelado tridimensional para una verificación precisa de la simulación.
3. La determinación del coeficiente de compensación de rebote requiere datos precisos de las propiedades físicas obtenidos mediante ensayos de materiales.

Principio de adaptación del equipo y el molde
1. La selección de la máquina dobladora de tubos debe ajustarse al rango de diámetro del tubo y a los requisitos de precisión de doblado.

Rango de diámetro de tubería	Tipo de equipo recomendado	Nivel de precisión
Φ8-50mm	Laminadora CNC	±0,1 mm
Φ50-150mm	Dobladora hidráulica de empuje	±0,3 mm
Φ150-300mm	Dobladora de tubos de frecuencia	±0,5 mm

2. El diseño de la superficie del molde de doblado especial debe garantizar una adaptación precisa al diámetro exterior de la tubería.
3. Los parámetros de presión del sistema hidráulico deben establecer curvas de trabajo diferenciadas según los diferentes materiales.

Control del proceso de operación estandarizado
1. El pretratamiento de la materia prima incluye el corte longitudinal, el recorte de la cara frontal y el desengrasado y limpieza de la superficie.
2. La primera inspección de la pieza debe verificar la precisión del mecanizado de las dimensiones clave mediante una máquina de medición de tres coordenadas.
3. Se implementa la monitorización en línea para la producción en lotes y los parámetros del equipo se ajustan en tiempo real para garantizar la consistencia.

Inspección de calidad y prevención y control de defectos
1. La detección de la ovalidad de la sección transversal utiliza un calibre especial para la medición multidireccional.
2. La tasa de reducción del espesor de la pared se muestrea e inspecciona con un medidor de espesores ultrasónico.

3. La inspección de la calidad de la superficie se centra en el control de defectos de apariencia, como arrugas y hendiduras.

Notas sobre el doblado de tubos de precisión
Al realizar operaciones de doblado de tubos de precisión, se deben tener en cuenta los siguientes puntos:
1. Controlar el ángulo y el radio de doblado del tubo de precisión para evitar grietas o deformaciones debido a un doblado excesivo o pequeño, y evitar que un doblado incorrecto afecte el sellado y la estabilidad de la conexión con accesorios como bridas.
2. Durante el proceso de doblado, mantener limpias las superficies internas y externas del tubo de acero para evitar impurezas que afecten la calidad del doblado.
3. Seleccionar el proceso y el equipo de doblado adecuados según el material y el espesor del tubo de precisión para garantizar que el doblado cumpla con los requisitos.

Escenarios de aplicación
1. Industria automotriz
Se utiliza para fabricar chasis, bastidores y otros componentes de automóviles para mejorar la estabilidad y la seguridad de los vehículos.
2. Industria de la construcción
Se utiliza para construir estructuras de acero, puentes y otros edificios para mejorar la capacidad portante y la estabilidad de la estructura.
3. Industria de maquinaria
Se utiliza para fabricar piezas mecánicas, tuberías y otros componentes para mejorar el rendimiento y la fiabilidad de la maquinaria.

Resumen
En resumen, los tubos de precisión se pueden doblar, pero es necesario prestar atención a la selección de los procesos y equipos de doblado adecuados, así como controlar el ángulo y el radio de doblado para evitar grietas o deformaciones. El dominio de los métodos científicos de doblado y los rigurosos métodos de control de procesos son la garantía técnica para la producción estable de tubos de precisión. El cálculo preciso de los parámetros del proceso, la selección adecuada de los equipos y un estricto sistema de control de calidad son indispensables.
