Diferencias entre la unión de tubo y la unión de tubo de riser

Las unión de tubo y las unión de tubo de riser desempeñan funciones importantes, aunque distintas, en las operaciones de perforación y producción de petróleo y gas. Si bien ambas son secciones de tubería más cortas, difieren significativamente en su posicionamiento funcional, características de diseño y escenarios de aplicación. Comprender las diferencias entre estos dos tipos de accesorios de tubería es crucial para la selección de equipos, el control de costos y la seguridad del proyecto.

Diferencias funcionales

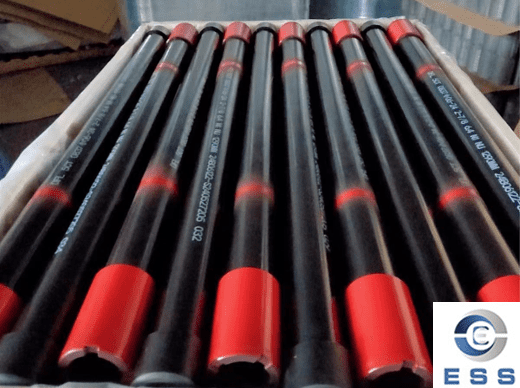

1. Función de la unión de tubo

Se utiliza principalmente para ajustar la longitud total de la tubería de producción o de revestimiento dentro del pozo para cumplir con los requisitos de profundidad del pozo.
Se encuentra comúnmente en conjuntos de tubería de producción para compensación de longitud o ajustes estructurales.
En algunos casos, también se utiliza para separar la ubicación de las herramientas de fondo de pozo o facilitar las pruebas.

2. Función de la unión de tubo de riser

Diseñada específicamente para sistemas de riser de perforación offshore, se utiliza principalmente para ajustar la longitud total del riser y garantizar que se ajuste a la profundidad del agua, la altura de la plataforma y la trayectoria del pozo. Esto es particularmente crítico en la perforación en aguas profundas y ultraprofundas, ya que garantiza la tensión del riser y la estabilidad de la plataforma.

Diferencias en el rango de longitud

1. Longitud de la unión de tubo

Las longitudes estándar suelen oscilar entre 2 y 25 pies, según la aplicación y el fabricante.

2. Longitud de la unión de tubo de riser

Suelen ser más largas que las unión de tubo estándar, comenzando en 10 pies y, en ocasiones, alcanzando los 20 pies o más. Estos tamaños más grandes permiten ajustes más precisos en la longitud del riser.

Diferencias en la selección del material

1. Material de la unión de tubo

Se utiliza principalmente tubería de producción o de revestimiento estándar API, como los grados de acero API 5CT J55, N80 y L80.

2. Material de las unión de tubo de riser

Debido al entorno marino más agresivo, se suelen utilizar materiales de mayor calidad, como:

Acero de baja aleación y alta resistencia

Acero resistente al agrietamiento por tensión por sulfuro (SSC)
Aleaciones resistentes a la corrosión (CRA), como las de 13Cr e Inconel
Estos materiales pueden soportar altas presiones, alta corrosión y cargas cíclicas.

Diferencias en las formas

1. Tipos de unión de tubo

Dependiendo de las condiciones de operación, se pueden clasificar como unión de tubo integrales, unión de tubo roscadas y unión de tubo engrosadas.

2. Tipos de unión de tubo de riser

Pueden estar equipadas con capas de refuerzo adicionales, conexiones de módulo de flotabilidad o incluso un revestimiento interno anticorrosivo.

Diferentes métodos de conexión

1. Conexiones de unión de tubo

Se utilizan generalmente conexiones roscadas API (como EUE, NU y BTC) compatibles con la tubería de producción o de revestimiento, lo que facilita la conexión directa a la sarta de tubería.

2. Conexiones de unión de tubo de riser

Se suelen utilizar conexiones de bridas especiales para tuberías y uniones de martillo para mejorar la resistencia y el sellado, adaptándose al entorno de alta tensión del riser.

Comparación de costos

1. Costos de las unión de tubo

Debido a su diseño relativamente simple y materiales estandarizados, son relativamente económicas y consumibles comunes en pozos.

2. Costos de las unión de tubo de riser

Debido a su mayor tamaño, materiales de alta calidad y conexiones más complejas, cuestan significativamente más que las uniones rápidas estándar.

Escenarios típicos de aplicación

1. Aplicación de las unión de tubo

Se utilizan en todo el proceso de perforación y terminación, desde la manipulación de la tubería de producción y de revestimiento hasta el ajuste fino de las configuraciones del pozo. Aptas para su uso tanto dentro como fuera del pozo.

2. Aplicación de las unión de tubo de riser

Se utilizan especialmente en sistemas de tubería vertical para compensar las fluctuaciones de la profundidad del agua y otros factores durante la perforación y la producción.

Preguntas frecuentes

1. ¿Son intercambiables las unión de tubo y las unión de tubo de riser?

No. Las unión de tubo se utilizan principalmente en sartas de tubería de producción/revestimiento dentro del pozo. Sus métodos de conexión y entornos de tensión son completamente diferentes a los de los sistemas de tubería riser.

Las unión de tubo de riser deben soportar las altas cargas dinámicas y los fluidos corrosivos presentes en entornos marinos. Sus requisitos de diseño son mucho mayores que los de las unión de tubo de riser estándar, lo que las hace no intercambiables.

2. ¿Cuánto más caras son las unión de tubo de riser que las unión de tubo estándar?

El costo de las unión de tubo estándar depende principalmente del grado de acero (p. ej., J55, N80, L80). Generalmente están estandarizadas y son relativamente económicas.

Sin embargo, las unión de tubo de los tubos riser suelen ser de 2 a 5 veces más caras que las unión de tubo estándar debido al uso de aleaciones de alta resistencia y materiales resistentes a la corrosión, y requieren métodos de conexión especializados. Esto puede ser aún más costoso en proyectos en aguas profundas.

Conclusión

Las unión de tubo se utilizan principalmente para operaciones internas de pozos, para ajustar la longitud y la estructura, y se consideran consumibles de fondo. Las unión de los tubos riser son un componente esencial de los sistemas riser de perforación offshore, ya que se utilizan para compensar las variaciones de profundidad del agua y ajustar las configuraciones de los tubos riser. Por lo tanto, son componentes críticos y de alto valor.
