Tipos de Tuberías de Perforación: Clasificación y Funciones en la Columna de Perforación

Fecha:2026-03-19Vista:22Etiquetas:Tipos de Tuberías de Perforación, Clasificación de Tuberías de Perforación, HWDP

1. Sistemas de Tuberías de Perforación

Los tipos de tuberías de perforación en una sarta típica incluyen:

Kelly (sección motriz)

Tubería de perforación (sección estándar)

Tubería de gran peso (HWDP)

Collar de perforación


Estos componentes se disponen de arriba hacia abajo para equilibrar la transmisión de torque, la distribución del peso y la resistencia a la fatiga. Esta disposición representa los tipos típicos de tuberías de perforación utilizados dentro de una estructura completa de sarta de perforación.


Aunque esta clasificación parece sencilla, en las operaciones de perforación reales, la tubería de perforación rara vez se considera de forma aislada. En cambio, se evalúa como parte de toda la sarta, donde cada sección cumple un papel mecánico diferente.


El propósito de la clasificación no es simplemente distinguir nombres, sino abordar desafíos prácticos de ingeniería: cómo se transmite el torque, cómo llega el peso hasta la broca y cómo se distribuye la fatiga durante la rotación continua.


Si se utilizara una única estructura en toda la sarta de perforación, podría parecer más simple, pero en pozos profundos o direccionales, esto suele provocar fallos prematuros en secciones específicas. En contraste, combinar diferentes tipos de componentes de la sarta mejora la estabilidad general y la fiabilidad operativa.


2. Tipos de Tubería de Perforación según su Función en la Sarta

En el diseño de la sarta de perforación, los diferentes tipos de componentes no se ensamblan de manera aleatoria; se disponen a lo largo del pozo según su función. Un diseño típico incluye la sección motriz superior, la sección de tubería de perforación estándar, una sección de transición y la sección de fondo pesada.


Esta segmentación determina cómo se transmiten las cargas a lo largo de la sarta: desde el torque aplicado en la superficie, pasando por la sección media, hasta el fondo, donde se convierte en peso sobre la broca (WOB). Cada sección no actúa de manera independiente; más bien, cumple un papel específico dentro del sistema mecánico general.


En lugar de pensar en estos como “diferentes tipos de tubería de perforación”, es más preciso considerarlos como una estructura mecánica que cambia gradualmente a lo largo de la profundidad del pozo.

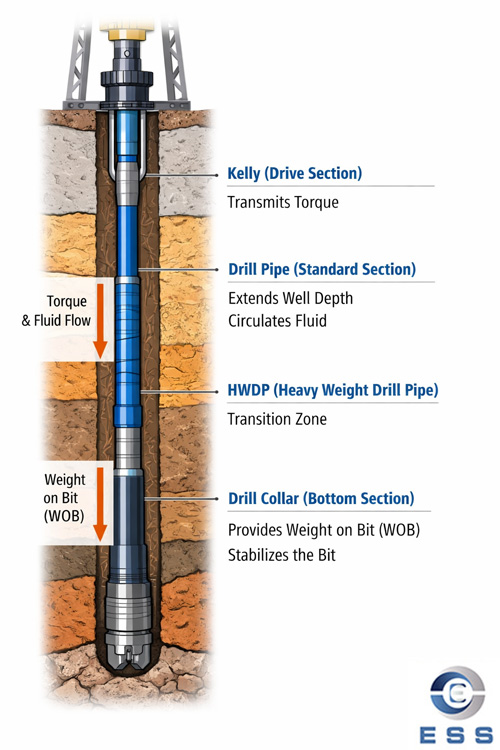

Tipos de Tubería de Perforación


2.1 Kelly (Sección motriz)

El Kelly se encuentra en la parte superior de la sarta, conectándose directamente al equipo de accionamiento en superficie. Su sección transversal no circular (cuadrada o hexagonal) le permite transmitir torque de rotación a través de la mesa giratoria, convirtiéndolo en el componente central de transmisión en los sistemas convencionales de perforación rotativa.


Con la adopción de sistemas Top Drive, el torque puede aplicarse directamente desde la parte superior de la plataforma a la sarta, reduciendo significativamente el uso de Kellys. Sin embargo, en algunas operaciones convencionales o sensibles al costo, los Kellys todavía se utilizan, principalmente por compatibilidad con el equipo y hábitos operativos.


2.2 Tubería de perforación (Sección estándar)

La tubería de perforación forma el cuerpo principal de la sarta, siendo responsable de transmitir torque y circular el lodo de perforación desde la superficie hasta el fondo, mientras se extiende la profundidad del pozo a través de conexiones sucesivas. Como uno de los componentes primarios de la sarta, la tubería de perforación juega un papel crítico en el desempeño general del sistema.


Esta sección está diseñada típicamente para consistencia más que para rendimiento extremo. En la práctica, la fatiga por cargas repetidas—especialmente en juntas y zonas de concentración de esfuerzo—impacta más en la vida útil que la resistencia máxima. Por ello, la tubería estándar enfatiza la uniformidad estructural y la previsibilidad, en lugar de variaciones frecuentes.


2.3 Tubería de gran peso (HWDP)

La Tubería de Gran Peso (HWDP, por sus siglas en inglés) es un tipo especializado de tubería de perforación utilizada en operaciones donde la transición de cargas es crítica.

El HWDP se coloca típicamente entre la tubería estándar y el collar de perforación para suavizar las diferencias de rigidez y peso entre ambos.


Sin esta transición, conectar directamente una tubería relativamente flexible con un collar altamente rígido crearía un cambio brusco de esfuerzos en la interfaz, aumentando el riesgo de daño por fatiga. Diseñando el HWDP con un espesor de pared y peso moderados, la variación de cargas a lo largo de la sarta se hace más gradual, siendo una herramienta efectiva para reducir la concentración de esfuerzos y prolongar la vida de la sarta.


2.4 Collar de perforación (Sección de fondo)

Los collares de perforación se ubican en la parte inferior de la sarta, principalmente para proporcionar peso sobre la broca (WOB) y mantener la estabilidad de las herramientas de fondo.

Su diseño presenta alta rigidez y grosor de pared, permitiendo una carga axial efectiva en el fondo mientras se minimiza la flexión no deseada. Esta rigidez ayuda a controlar la trayectoria de perforación, aunque también aumenta la transmisión de vibraciones y choques.


Como resultado, los collares se concentran en la parte inferior de la sarta en lugar de extenderse hacia arriba, previniendo impactos negativos en la respuesta dinámica de toda la sarta.


Comparación de Componentes de la Sarta de Perforación según su Función


Componente Posición en la sarta Función principal Valor ingenieril Escenario crítico de uso
Kelly Sección superior Transmitir torque desde la superficie Garantiza la transferencia directa de torque desde el sistema rotatorio; evita deslizamientos gracias a su perfil no circular Relevante en perforación rotativa convencional; en gran medida reemplazado por sistemas Top Drive
Tubería de perforación Cuerpo principal Transmitir torque y circular el fluido Proporciona un equilibrio entre flexibilidad y resistencia; factor clave en la vida a fatiga de la sarta Crítica en pozos profundos y perforación de alcance extendido
HWDP Sección de transición Suavizar la transición de cargas Reduce el desajuste de rigidez entre la tubería de perforación y el collar; minimiza la concentración de esfuerzos Crítica en pozos direccionales y profundos con altos gradientes de carga
Collar de perforación Sección inferior Aplicar WOB y estabilizar la BHA Su alta rigidez permite una transferencia eficiente del peso y mejora el control de la trayectoria Esencial para la eficiencia de perforación y la estabilidad en el fondo del pozo


3. Clasificación según el Diseño Estructural


Más allá de sus funciones, las tuberías de perforación también pueden clasificarse según su diseño estructural.


Estas diferencias generalmente no buscan cambiar el propósito básico de la tubería, sino adaptarse a condiciones operativas específicas, como tolerancia a la presión, gestión de fricción o peso total. En la práctica, las variaciones en el diseño estructural suelen aparecer cuando las condiciones del pozo son más exigentes, en lugar de en operaciones de perforación estándar.

Clasificación según el Diseño Estructural



3.1 Tubería de perforación estándar

La tubería de perforación estándar es el tipo estructural más común, con grosor de pared, peso y rigidez equilibrados dentro de un rango moderado.


Su principal ventaja es la versatilidad, lo que la hace adecuada para la mayoría de los diseños de pozos convencionales. Para pozos con profundidad, carga y trayectoria relativamente estables, el uso de tubería estándar reduce la complejidad innecesaria y simplifica el mantenimiento y reemplazo.


3.2 Tubería de perforación de pared gruesa

La tubería de perforación de pared gruesa se utiliza en operaciones que requieren mayor capacidad de carga, como pozos profundos o entornos de alta presión.


Al aumentar el grosor de la pared, estas tuberías pueden resistir mejor la presión interna y externa y proporcionar mayores márgenes de seguridad bajo cargas axiales elevadas. Los inconvenientes incluyen aumento de peso y reducción del diámetro interno, lo que puede afectar negativamente la circulación del fluido. Las tuberías de pared gruesa se despliegan típicamente de manera selectiva en secciones del pozo donde se requiere alta resistencia, equilibrando capacidad de carga y rendimiento del flujo.


3.3 Tubería de perforación espiral

La tubería de perforación espiral presenta un patrón helicoidal en su superficie externa. Este diseño no busca incrementar la resistencia, sino mejorar la interacción con el pozo.


En pozos horizontales largos o direccionales, la sarta puede experimentar contacto significativo con el pozo, aumentando la fricción y la resistencia al torque. El diseño espiral reduce el contacto continuo, permitiendo que la tubería gire y deslice con mayor eficiencia. Este diseño se reserva generalmente para secciones donde la fricción representa un problema importante, en lugar de pozos verticales estándar.


4. Tipos de Tubería de Perforación según las Condiciones de Perforación

La selección del tipo de tubería de perforación depende de las condiciones del pozo, como profundidad, trayectoria y entorno operativo. Diferentes diseños de pozo, profundidades y métodos de perforación alteran la manera en que las cargas se distribuyen y cómo las fuerzas actúan sobre la sarta, lo que a su vez determina qué características de la tubería son más críticas.


Tipos de Tubería de Perforación

4.1 Tubería de perforación en tierra vs mar

Las operaciones onshore y offshore enfrentan desafíos ambientales distintos.


La perforación en tierra generalmente enfatiza eficiencia operativa y control de costos.


Las operaciones offshore, sin embargo, deben lidiar con factores más complejos, incluyendo limitaciones de espacio, límites de carga de la plataforma y ambientes corrosivos.

Estas condiciones afectan la vida útil de la tubería y la estrategia de mantenimiento. Como resultado, las operaciones offshore suelen requerir mayor confiabilidad y consistencia, más allá del rendimiento puntual.


4.2 Perforación convencional vs direccional

Los pozos verticales convencionales y los pozos direccionales experimentan condiciones de esfuerzo fundamentalmente diferentes.


En pozos verticales, las cargas son principalmente axiales y la tubería experimenta flexión relativamente limitada.


En pozos direccionales u horizontales, la sarta debe deslizarse a lo largo del pozo mientras soporta flexión continua y cargas de contacto, lo que incrementa significativamente la fricción y la fatiga acumulada.

Por lo tanto, la perforación direccional exige mayor capacidad de transmisión de torque y resistencia a la fatiga, más allá de la simple capacidad de carga.


4.3 Pozos profundos y ultra profundos

A medida que aumenta la profundidad del pozo, la carga total sobre la sarta se acumula, elevando los requerimientos de materiales y diseño estructural.


En pozos profundos, la tensión axial, el torque y la presión de circulación suelen actuar simultáneamente y durante períodos prolongados.


En estas condiciones, mejorar un solo parámetro de rendimiento ofrece beneficios limitados; la clave es mantener la estabilidad bajo cargas combinadas.

Las tuberías para pozos profundos normalmente logran esto combinando múltiples tipos de tuberías a lo largo de la sarta, distribuyendo las tensiones de manera más uniforme.


5. Clasificación según el Tipo de Conexión

El tipo de conexión de una tubería de perforación a menudo revela debilidades de ingeniería más rápidamente que el propio cuerpo de la tubería. Elegir la conexión adecuada afecta no solo la transmisión de torque y la vida a fatiga, sino también la sostenibilidad operativa de cada sección del pozo. A continuación, nos enfocamos en tres tipos típicos de conexión, destacando sus aplicaciones preferidas y riesgos potenciales.


Clasificación según el Tipo de Conexión


5.1 Conexiones Regulares API (Serie NC)

La serie NC es la conexión estándar más común y establecida, diseñada para uso general y facilidad de manejo.


Perspectiva de ingeniería:

En pozos verticales o poco profundos, las conexiones NC generalmente no presentan limitaciones. Sin embargo, en secciones horizontales largas o en ambientes de ciclos de carga elevados, la conexión tiende a fallar antes que el cuerpo de la tubería, convirtiéndose en el factor limitante de la vida a fatiga de la sarta.


5.2 Conexiones Premium / de Alto Torque (XT, HT)

Las conexiones XT y HT de alto torque presentan áreas de hombro ampliadas para soportar mayor torque cíclico y repetidos ciclos de atornillado/desatornillado que las conexiones NC estándar.


Perspectiva de ingeniería:

En pozos profundos o secciones horizontales de largo alcance, las conexiones NC son propensas a fisurarse por fatiga bajo ciclos repetidos y alto torque. Las conexiones XT/HT pueden retrasar significativamente la falla por fatiga, mejorando la confiabilidad operativa continua en secciones críticas.

Compromisos: incluyen mayor costo y requerimientos más estrictos de mecanizado e instalación; no son adecuadas para pozos completos y se aplican mejor solo en segmentos de alto torque o alto ciclo.


5.3 Conexiones de Doble Hombro

Las conexiones de doble hombro agregan un segundo hombro portante, distribuyendo el estrés de manera más uniforme y reduciendo la concentración de carga localizada.


Perspectiva de ingeniería:

En pozos profundos de alto ciclo o en operaciones frecuentes de atornillado/desatornillado, las conexiones estándar pueden fisurarse primero en el hombro, mientras que los diseños de doble hombro extienden la vida útil.

Sin embargo, estas conexiones son más complejas, requieren instalación precisa, y un uso incorrecto puede introducir nuevos problemas de estrés localizado. Por lo tanto, son adecuadas para secciones críticas inferiores del pozo o áreas de alta fatiga, más que para segmentos poco profundos o con baja carga.


6. Tubería de Perforación vs Drill Collar y Otros Componentes de la Sarta

Comprender las diferencias entre la tubería de perforación y el drill collar es crítico en el diseño de la sarta de perforación. En la práctica, el término "tubería de perforación" se utiliza a menudo de manera general, pero difiere significativamente de otros componentes de la sarta en función y comportamiento ante cargas.


6.1 Tubería de Perforación vs Drill Collar

Tubería de perforación: Moderadamente flexible, responsable de la transmisión de torque y de extender la profundidad del pozo.


Drill collar: Alta rigidez, ubicado en la parte inferior, proporciona peso sobre la broca (WOB) y estabiliza la orientación de la broca.

Perspectiva de ingeniería:


El uso excesivo de drill collars en las secciones superiores aumenta la rigidez general, concentrando el estrés en secciones curvas y elevando el riesgo de fatiga. Por el contrario, reemplazar los drill collars en la parte inferior por tubería de perforación reduce el WOB y disminuye la eficiencia de perforación.


En pozos profundos o direccionales, es esencial una correcta segmentación: los drill collars deben permanecer en la parte inferior, y se recomienda suficiente flexibilidad de la tubería de perforación inferior en lugar de aumentar artificialmente la rigidez.


6.2 Tubería de Perforación vs HWDP

El Heavy Weight Drill Pipe (HWDP) funciona como sección de transición, suavizando el cambio de rigidez entre la tubería de perforación y el drill collar.

Perspectiva de ingeniería:


Sin HWDP, la fatiga en las conexiones puede aparecer más temprano, particularmente en secciones horizontales largas o de alto ciclo. Para pozos poco profundos y de baja carga, HWDP puede omitirse, pero en pozos profundos o complejos, es esencial.


6.3 Tubería de Perforación vs Tubing / Casing

Tubería de perforación: Componente dinámico, que se instala y retira repetidamente del pozo, sometido a rotación y cargas cíclicas.

Tubing / Casing: Componentes estáticos, expuestos principalmente a presión interna/externa y corrosión.


7. Conclusión

Seleccionar la combinación adecuada de tipos de tubería de perforación, diseños de conexión y características estructurales es clave para una sarta que funcione de manera fiable bajo condiciones variables: onshore, offshore, convencional, direccional o en pozos profundos.

Comprender estas diferencias permite diseñar un sistema de perforación bien equilibrado, duradero y eficiente.
