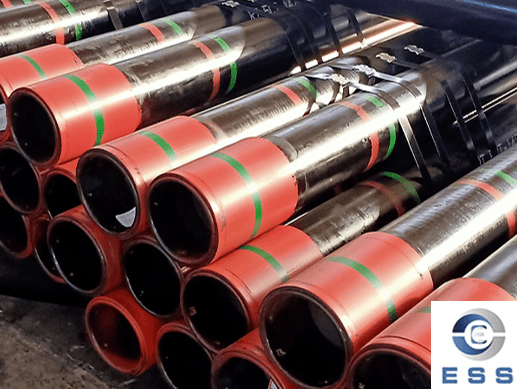

Introducción completa a la tubería de revestimiento petrolera N80

La tubería de revestimiento petrolera N80 es un equipo clave para el soporte del pozo durante la perforación petrolera. Se clasifica según su aplicación en tubería guía, tubería de revestimiento de superficie, tubería de revestimiento técnica y tubería de revestimiento de yacimiento. Está fabricada principalmente con acero N80, con requisitos de composición química de azufre y fósforo inferiores al 0,045 %. Los estándares de producción cumplen con las normas API 5CT y SY/T6194-96.

Proceso de producción de la tubería de revestimiento petrolera N80

Esta tubería de revestimiento se fabrica mediante procesos de laminado en caliente o estirado en frío. Durante la producción, los defectos se detectan mediante detección de fallas en línea. La inspección de calidad se realiza en un laboratorio físico-químico equipado con equipos de detección de fallas por corrientes de Foucault y ultrasonidos. Los productos terminados se someten a pruebas de aplanamiento, tracción e hidrostáticas.

Las medidas anticorrosivas incluyen la instalación de anillos de goma y centralizadores. El embalaje se realiza con alambre o fleje de acero, y se instalan anillos de protección en las roscas expuestas.

Composición química de la tubería de revestimiento para petróleo N80

Carbono (C): 0,26 %–0,34 %. Manganeso (Mn): 0,60 %–0,90 %.
Silicio (Si): 0,10 %–0,35 %.
Fósforo (P) y azufre (S): Estos dos elementos suelen estar presentes en bajas concentraciones (<0,03 %).
Molibdeno (Mo): En la tubería de revestimiento N80, una cantidad adecuada de Mo puede mejorar su estabilidad en condiciones de alta temperatura y presión.

Propiedades del material de la tubería de revestimiento para petróleo N80

1. Resistencia y tenacidad

La tubería de revestimiento para petróleo N80 presenta una alta resistencia a la tracción, típicamente de alrededor de 80 000 psi (aproximadamente 550 MPa), capaz de soportar los entornos de alta presión que se encuentran en los pozos de petróleo y gas. Su límite elástico generalmente ronda los 55 000 psi (aproximadamente 380 MPa), lo que demuestra una buena capacidad de carga.

2. Resistencia a la corrosión

Aunque la tubería de revestimiento para petróleo N80 presenta una resistencia a la corrosión relativamente baja, elementos de aleación como el Mo mejoran su resistencia a la corrosión hasta cierto punto en entornos de pozos de petróleo y gas, lo que la hace adecuada para operaciones de perforación en entornos generales.

3. Resistencia a la fatiga

La tubería de revestimiento para petróleo N80 exhibe una excelente resistencia a la fatiga bajo fluctuaciones de presión de alta frecuencia y a largo plazo, soportando eficazmente cargas cíclicas y vibraciones.

4. Rendimiento del tratamiento térmico

La tubería de revestimiento para petróleo N80 generalmente se somete a un tratamiento térmico (como normalizado o revenido), que le confiere excelentes propiedades mecánicas generales, especialmente en entornos de alta temperatura, lo que garantiza una larga vida útil durante la perforación y la producción.

Especificaciones de la tubería de revestimiento para petróleo

Las especificaciones varían de 114,3 mm a 508 mm.
Los tipos de rosca incluyen roscas redondas largas, redondas cortas y trapezoidales.
Los parámetros de rendimiento incluyen un alargamiento del 0,5 %; un límite elástico de 552-758 MPa; y una resistencia a la tracción de 689 MPa.
Las longitudes están disponibles en R-1 (4,88-7,62 m), R-2 (7,62-10,36 m) y R-3 (≥10,36 m).

Diámetro exterior	Peso teórico	Espesor de pared	Diámetro interior	Diámetro total	Diámetro exterior del acoplamiento	Tipo de rosca	Calidad del acero	Longitud
139.7 （5-1/2）	20.85（0.244） 23.09（15.50） 25.32（17.00） 29.79（20.00） 34.26（23.00）	6.20(0.244) 6.98(0.275) 7.72(0.304) 9.17(0.361) 10.54(0.415)	127.3(5.012) 125.7(4.950) 124.3(4.892) 121.4(4.778) 118.6(4.670)	124.1(4.887) 122.6(4.825) 121.1(4.767) 118.2(4.653) 115.4(4.545)	153.7 (6.050)	Rosca redonda Rosca de borde	j55 n80 p110	8m-12m (2602-39.4)
177.8 （7）	25.52917.00） 29.79（20.00） 34.26（23.00） 38.73（26.00） 43.20（29.00） 47.66（32.00） 52.13（35.00） 56.60（38.00）	5.87(0.231) 6.91(0.272) 8.05(0.317) 9.19(0.362) 10.36(0.408) 11.51(0.453) 12.65(0.498) 13.72(0.540)	166.1(6.538) 164.2(6.456) 161.7(6.366) 159.4(6.276) 157.1(6.180) 154.8(6.090) 152.5(6.004) 150.4(5.430)	162.9(6.413) 160.8(6.331) 158.5(6.204) 156.2(6.151) 153.9(6.059) 151.6(5.969) 149.3(5.879) 147.2(5.795)	194.5 (7.656)	Rosca redonda Rosca de borde	j55 n80 p110	8m-12m (2602-39.4)
219.1 （8-5/8）	35.75（24.00） 41.71（28.00） 47.66（32.00） 53.62（36.00） 59.58（40.00）	6.71(0.264) 7.72(0.304) 8.94(0.352) 10.16(0.400) 11.43(0.450)	205.7(8.093) 203.7(8.020) 201.2(7.927) 198.8(7.827) 196.2(7.724)	202.5(7.972) 200.5(7.894) 198.0(7.795) 195.6(7.701) 193.0(7.598)	244.5 (9.625)	Rosca redonda Rosca de borde	j55 n80 p110	8m-12m (2602-39.4)
244.5 （9-5/8）	48.11(32.30) 53.62（36.00） 59.58（40.00） 64.79（43.50） 70.01（47.00） 71.69（53.50）	7.92(0.312) 8.94(0.352) 10.03(0.395) 11.05(0.435) 11.99(0.472) 13.84(0.545)	328.7(9.001) 236.6(8.921) 224.4(8.835) 232.4(8.755) 220.5(8.681) 216.8(8.535)	244.7(8.845) 222.6(8.765) 220.4(8.679) 218.4(8.599) 216.5(8.525) 212.8(8.379)	269.6 (10.6250	Rosca redonda Rosca de borde	j55 n80 p110	8m-12m (2602-39.4)
273.0 （10-3/4）	48.78（32.75） 60.32（40.50） 67.77（45.50） 75.96（51.00） 82.67（55.50）	7.09(0.279) 8.89(0.350) 10.26(0.400) 11.43(0.450) 12.57(0.495)	258.9(10.192) 255.3(10.050) 252.7(9.950) 250.2(9.850) 247.9(9.760)	254.9(10.035) 251.3(9.894) 248.8(9.794) 246.2(9.694) 243.9(9.604)	298.5 (11.752)	Rosca redonda Rosca de borde	j55 n80 p110	8m-12m (2602-39.4)
339.7 （13-3/8）	71.50（48.00） 81.18（54.50） 90.86（61.00） 101.69（68.00）	8.38(0.330) 9.65(0.380) 10.92(0.430) 12.19(0.480)	322.9(12.715) 320.4(12.615) 317.9(12.515) 315.3(12.415)	319.0(12.559) 316.5(12.459) 313.9(12.359) 311.4(12.259)	365.1 (14.374)	Rosca redonda Rosca de borde	j55 n80 p110	8m-12m (2602-39.4)
73.0 （2-7/8）	9.53（6.40） 11.62（7.90） 12.81（8.60）	5.51(0217) 7.01(0.276) 7.82(0.308)	62.00(2.441) 59.00(2.323) 57.40(2.259)	59.61(2.347) 56.62(2.229) 54.99(2.165)	88.9 (3.500)	Rosca redonda	j55 n80	8.5m-9.5m (27.9-31.2)
88.9 （3-1/2）	11.47（7.70） 15.19（10.20）	5.49(0.216) 7.34(0.289)	77.9(3.067) 76.0(2.992)	24.25(2.943) 21.04(2.797)	107.95 (4.250)	Rosca redonda	j55 n80	8.5m-9.5m (27.9-31.2)
114.3 （4-1/2）	18.77（12.60）	6.88(0.271)	100.5(3.957)	97.37(3.833)	132.08 (5.200)	Rosca redonda	j55 n80	8.5m-9.5m (27.9-31

Requisitos de tolerancia para tuberías de revestimiento de petróleo N80

Según la norma API 5CT, los requisitos de tolerancia para tuberías de revestimiento de petróleo N80 suelen incluir lo siguiente:

1. Tolerancia del diámetro exterior

La tolerancia del diámetro exterior suele ser de ± 0,125 pulgadas (3,175 mm).
Una tolerancia excesiva del diámetro exterior puede afectar la instalación y el sellado de las tuberías de revestimiento.

2. Tolerancia del espesor de pared

La tolerancia del espesor de pared suele ser de ± 12,5 % (para tuberías de revestimiento OCTG con un diámetro exterior inferior a 10 3/4 pulgadas).
Para tuberías de revestimiento con diámetros exteriores mayores, la tolerancia del espesor de pared puede variar.

3. Tolerancia de longitud

La tolerancia de longitud suele estar entre ± 5 mm y ± 10 mm.

4. Rectitud y curvatura

La tubería de revestimiento suele tener una rectitud alta, y la curvatura no debe superar los 12,7 mm (1/2 pulgada) por cada 6 metros para evitar que se doble durante la instalación.

5. Tolerancia en los extremos

La tolerancia en los extremos de la tubería de revestimiento suele estar dentro de ± 1,6 mm (1/16 de pulgada).

Aplicaciones de la tubería de revestimiento para petróleo N80

1. Perforación

Durante el proceso de perforación, la tubería de revestimiento para petróleo N80 se utiliza principalmente para conectar el portamechas y la broca, y para transmitir la potencia de perforación. También soporta el pozo durante la perforación para garantizar una perforación fluida.

2. Operación de pozos post-terminación

La tubería de revestimiento petrolera N80 también se utiliza para mantener la operación normal de todo el pozo después de la terminación, proporcionando soporte y protección.

3. Reparaciones, fracturación y otras operaciones

Durante las operaciones de fondo de pozos petroleros, la tubería de revestimiento petrolera N80 también se puede utilizar como parte de las herramientas de fondo para reparaciones, fracturación y otras operaciones.

4. Otras aplicaciones

La tubería de revestimiento petrolera N80 también se utiliza ampliamente en otras áreas de la industria petrolera, como oleoductos y herramientas para pozos petrolíferos.

FAQ

1. ¿Cómo elegir entre tubería de revestimiento para petróleo J55 y N80?

Si las condiciones del pozo son relativamente simples, la tubería de revestimiento para petróleo J55 cumplirá con los requisitos.
Si las condiciones del pozo son complejas o se requiere mayor resistencia y resistencia a la corrosión, se recomienda la tubería de revestimiento para petróleo N80.

2. ¿Cuáles son las ventajas de la tubería de revestimiento para petróleo N80?

La tubería de revestimiento para petróleo N80 ofrece alta precisión dimensional, excelente tenacidad de soldadura, buena resistencia a la extrusión, fácil control de calidad y bajo costo.

Resumen

La tubería de revestimiento para petróleo N80, con su excelente rendimiento y amplia gama de aplicaciones, es una opción ideal para la industria de la perforación petrolera.
