Tabla de pesos de especificaciones de tubos rectangulares

Tabla de especificaciones de peso de tubos rectangulares

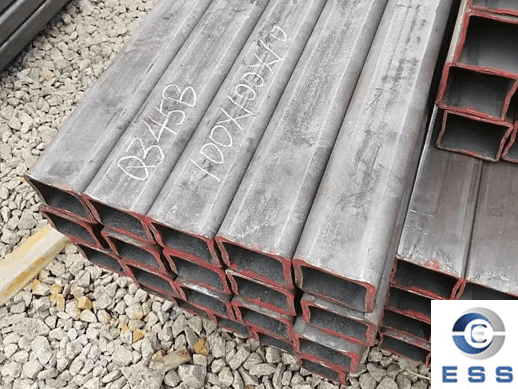

El tubo rectangular es una tira larga y hueca de acero, también conocido como tubo plano, tubo cuadrado plano o tubo cuadrado plano (como su nombre indica). Cuando la resistencia a la flexión y a la torsión es la misma, su peso es menor, por lo que se utiliza ampliamente en la fabricación de piezas mecánicas y estructuras de ingeniería.

Tabla de especificaciones de tubos rectangulares

1. Cumple con la norma japonesa JISG3466-88 para tubos estructurales cuadrados y rectangulares de uso general.
2. Cumple con la norma GB6728-2002 para aceros de sección hueca conformados en frío para estructuras.

Nombre del producto	Especificaciones
Tubo rectangular	400*600*6.0-16	150*200*3.0-12	60*120*2.5-6.0
	300*500*6.0-16	100*300*4.0-12	60*100*2.5-6.0
	200*500*6.0-16	100*200*3.0-12	60*80*2.0-5.0
	200*400*6.0-16	100*150*3.0-12	50*90*3.0-4.0
	200*350*6.0-16	80*160*3.0-8.0	50*150*3.0-6.0
	200*300*6.0-14	80*140*3.0-8.0	50*120*3.0-6.0
	150*300*5.0-14	80*120*2.5-8.0	50*100*1.5-5.0
	150*250*5.0-14	80*100*2.0-8.0	50*80*2.0-5.0
	350*250*5.0-14	60*140*3.0-6.0	50*70*1.5-5.0

Fórmula para calcular el peso de un tubo rectangular

El peso de un tubo rectangular se calcula principalmente en función de su volumen y la densidad del material (0,0075). La fórmula es la siguiente:

Peso del tubo rectangular = Volumen del tubo rectangular × Densidad del material

El volumen de un tubo rectangular se puede calcular utilizando su longitud, ancho, espesor de pared y longitud. La fórmula específica es:

Volumen del tubo rectangular = [(Diámetro exterior y longitud - Espesor de pared) × (Diámetro exterior y ancho - Espesor de pared) - Diámetro interior y longitud × Diámetro interior y ancho] × Longitud del tubo

La combinación de estas dos fórmulas proporciona el peso exacto del tubo rectangular. Es importante tener en cuenta que los diferentes materiales tienen diferentes densidades, por lo que al calcular el peso, es fundamental comprender con precisión el material y la densidad correspondiente del tubo rectangular.

Tabla de pesos de tubos rectangulares

Tamaño (mm)			Peso teórico kg/m	Tamaño (mm)			Peso teórico kg/m
b1 (largo)	b2 (ancho)	T (espesor)		b1 (largo)	b2 (ancho)	T (espesor)
50	25	1.20	1.37	100	50	3.00	6.78
		1.50	1.70			4.00	8.92
	30	2.50	2.94			5.00	10.99
		3.00	3.49	120	60	3.00	8.20
		4.00	4.52			4.00	10.80
60	30	2.50	3.34			5.00	13.35
		3.00	3.96			6.00	15.83
		4.00	5.15		80	3.00	9.14
	40	2.50	3.73			4.00	12.06
		3.00	4.43			5.00	14.92
		4.00	5.78			6.00	17.71
70	50	3.00	5.37	140	80	4.00	13.31
		4.00	7.03			5.00	16.48
		5.00	8.64			6.00	19.59
80	40	2.50	4.51	150	100	4.00	15.20
		3.00	5.37			5.00	18.84
		4.00	7.03			6.00	22.42
		5.00	8.64			8.00	29.39
	60	3.00	6.31	160	80	4.00	14.57
		4.00	8.29			5.00	18.05
		5.00	10.21			6.00	21.48
90	40	3.00	5.84			8.00	28.13
		4.00	7.66	180	100	4.00	17.08
		5.00	9.42			5.00	21.20
	50	3.00	6.31			6.00	25.25
		4.00	8.29			8.00	33.16
		5.00	10.21	200	100	4.00	18.34
	60	3.00	6.78			5.00	22.77
		4.00	8.92			6.00	27.13
		5.00	10.99			8.00	35.67
