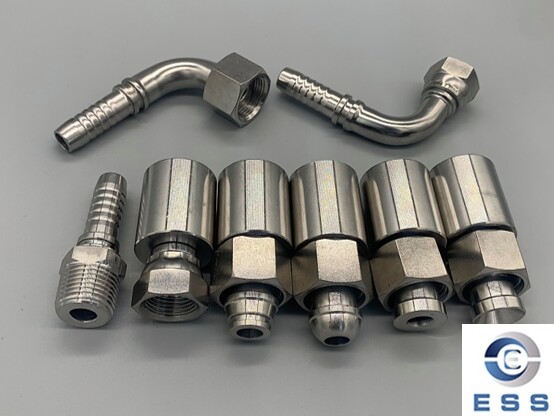

La estanqueidad y la estabilidad de la conexión en el sistema hidráulico son fundamentales para la selección adecuada de la rosca. Este artículo presentará sistemáticamente los tres tipos de rosca más comunes en las uniones de tuberías hidráulicas: rosca métrica, rosca americana unificada y rosca Whitworth, y proporcionará una tabla comparativa detallada de las roscas. Cabe destacar que, al utilizarlas, es necesario comprobar si el tubo hidráulico está desgastado o deformado, así como verificar periódicamente si presenta fugas. Al igual que algunas uniones de tubos hidráulicos utilizadas para la conexión precisa de tubos, la integridad del tubo hidráulico es extremadamente alta. Al utilizar la conexión de brida de tubería con la unión de tubería hidráulica, se debe prestar especial atención al sellado.
Rosca métrica
La rosca métrica es un estándar de rosca utilizado internacionalmente, también conocido como rosca métrica. Se caracteriza por un paso en milímetros (mm) y un ángulo de diente de 60°.
1. Sistema estándar: ISO 724:1993
2. Parámetros del perfil del diente: Triángulo equilátero de 60°, paso medido en milímetros
3. Método de marcado: M [diámetro nominal] × [paso] (se omite el paso para paso grueso) - zona de tolerancia - sentido de giro - longitud del tornillo
4. Ejemplo: rosca fina, tolerancia de paso 6g, rosca a izquierdas, longitud de tornillo larga, M20 × 1,5-6g-LH-L
Rosca americana
También conocida como rosca unificada. En 1864, el estadounidense Willian Sellers desarrolló la Rosca Nacional Americana (N) basándose en el sistema estándar británico de roscas Whitworth. Las dos roscas para juntas de tubos hidráulicos son muy similares en diámetro, paso y tolerancia. Las roscas americanas incluyen la serie de rosca gruesa UNC, la serie de rosca fina UNF, la serie de rosca extrafina UNEF y la serie de paso fijo UN.
Serie |
Escenarios de aplicación |
UNC |
Conexión mecánica general |
UNF |
Ensamblaje de alta precisión |
UNEF |
Conexión de piezas de pared delgada |
UN |
Uso especial |
1. Sistema estándar: BS 2779
2. Parámetros del perfil de la rosca: Rosca de cúpula de 55°, especialmente utilizada para el sellado de tuberías
3. Método de marcado: G[código de tamaño][grado de tolerancia] - sentido de rotación
4. Ejemplo:
Rosca interior cilíndrica sin sellar, a derechas, con código de tamaño 2: G2
Rosca exterior cilíndrica sin sellar, a derechas, grado A, con código de tamaño 3: G3A
Rosca exterior cilíndrica sin sellar, a izquierdas, grado B, con código de tamaño 4: G4 B-LH
Par de roscas compuesto por una rosca interior cilíndrica sin sellar, a derechas, con código de tamaño 2 y una rosca exterior cilíndrica de grado A: G2A
Comparación de parámetros clave
Tipo de parámetro |
Rosca métrica |
Rosca unificada americana |
Rosca Whitworth |
Perfil de la rosca Ángulo |
60° |
60° |
55° |
Representación del paso |
Valor milimétrico |
Número de dientes por pulgada (TPI) |
Número de dientes por pulgada (TPI) |
Características de sellado |
Requiere que coincida con el sello |
Requiere que coincida con el sello |
Capacidad de sellado autónomo |
Grado de tolerancia típico |
6g/6H |
2A/2B |
Nivel A/B |
Rosca métrica (60°) |
Diámetro mayor (mm) |
Rosca unificada (60°) |
Diámetro mayor (mm) |
Rosca Whitworth (55°) |
Diámetro mayor (mm)
|
Código del hilo |
Mín.-Máx. |
Código del hilo |
Mín.-Máx. |
Código del hilo |
Mín.-Máx. |
M10×1 |
9.79-9.97 |
7/16"-20 UNF |
10.87-11.08 |
G1/8"x28 |
9.51-9.73 |
M12×1.5 |
11.73-11.97 |
1/2"-20 UNF |
12.46-12.67 |
G1/4"-19 |
12.91-13.16 |
M14×1.5 |
13.73-13.97 |
9/16"-18 UNF |
14.03-14.25 |
G3/8"-19 |
16.41-16.66 |
M16×1.5 |
15.73-15.97 |
11/16"-16 UN |
17.19-17.43 |
||
M18×1.5 |
17.73-17.97 |
3/4"-16 UNF |
18.77-19.01 |
||
M20×1.5 |
19.73-19.97 |
13/16"-16 UN |
20.35-20.60 |
G1/2"-14 |
20.67-20.96 |
M22×1.5 |
21.73-21.97 |
7/8"-14 UNF |
21.92-22.18 |
G5/8"-14 |
22.63-22.91 |
M24×1.5 |
23.73-23.97 |
1"-14 UNS |
25.10-25.35 |
G3/4"-14 |
26.16-26.44 |
M27×1.5 |
26.73-26.97 |
1 1/16"-12 UN |
26.65-26.94 |
||
M27×2 |
26.68-26.96 |
|
|
||
M30×1.5 |
29.73-29.97 |
1 3/16"-12 UN |
29.83-30.12 |
||
M30×2 |
29.68-29.96 |
|
|
||
M33×2 |
32.68-32.96 |
1 5/16"-12 UN |
33.00-33.29 |
G1"-11 |
32.89-33.25 |
M36×2 |
35.68-35.96 |
1 7/16"-12 UN |
36.18-36.47 |
||
M39×2 |
38.68-38.96 |
1 5/8"-12 UN |
40.94-41.23 |
||
M42×2 |
41.68-41.96 |
1 11/16"-12 UN |
42.53-42.82 |
G1 1/4"-11 |
41.55-41.91 |
M45×2 |
44.68-44.96 |
1 7/8"-12 UN 2"-12 UNS |
47.29-47.58 50.46-50.75 |
G1 1/2"-11 |
47.44-47.80 |
M52×2 |
51.68-51.96 |
|
|
||
M58×2 |
57.68-57.96 |
|
|
|
|
M60×2 |
59.68-59.96 |
2 1/2"-12 UN |
63.16-63.45 |
G2"-11 |
59.25-59.61 |
M64×2 |
63.68-63.96 |
|
|
||
M76×2 |
75.68-75.96 |
||||
Notas:
|
Notas:
|
|
