1. ¿Qué es un Pipe Thread Tap Drill Chart?
Un pipe thread tap drill chart (tabla de taladros para roscas de tubería) es una referencia utilizada para determinar el tamaño correcto del taladro antes de roscar una tubería.
En la fabricación de tuberías y procesos de mecanizado, primero se debe perforar un agujero con el diámetro adecuado antes de emplear un macho (tap) para cortar la rosca interna. Este agujero previo se conoce como tamaño de taladro para roscar (tap drill size).
A diferencia de las roscas estándar de máquina, las roscas de tubería suelen ser cónicas, lo que permite un ajuste mecánico más firme y garantiza un sellado confiable en las conexiones de tuberías. Un tamaño de taladro incorrecto puede afectar directamente la formación de la rosca, la profundidad de acoplamiento, el rendimiento del sellado e incluso la vida útil de la herramienta.
Por esta razón, los mecanizadores e ingenieros suelen consultar un pipe thread tap drill chart para seleccionar el taladro adecuado antes de roscar.
En un proceso de mecanizado típico, los pasos son:
(1) Seleccionar el tamaño de taladro adecuado según la especificación de la rosca de tubería.
(2) Perforar el agujero utilizando la broca recomendada.
(3) Roscado interno de la tubería con el macho correspondiente.
(4) Inspeccionar el tamaño de la rosca y la eficacia del sellado.
Para las roscas NPT más comunes, como 1/8 NPT, 1/4 NPT, 3/8 NPT y 1/2 NPT, cada tamaño de rosca tiene un taladro estándar correspondiente que debe utilizarse antes del roscado.
2. Tabla Completa de Taladros para Roscas de Tubería (NPT)
Seleccionar el tamaño de taladro adecuado es esencial para garantizar un correcto acoplamiento de la rosca y un sellado confiable.
Las dimensiones estándar para las roscas NPT están definidas por la American Society of Mechanical Engineers (ASME) bajo la norma ASME B1.20.1 National Pipe Thread Standard.
Las roscas NPT presentan un ángulo de rosca de 60° y un taper de 1:16, lo que permite que las roscas generen un ajuste por interferencia al apretarlas, ayudando a lograr un sellado

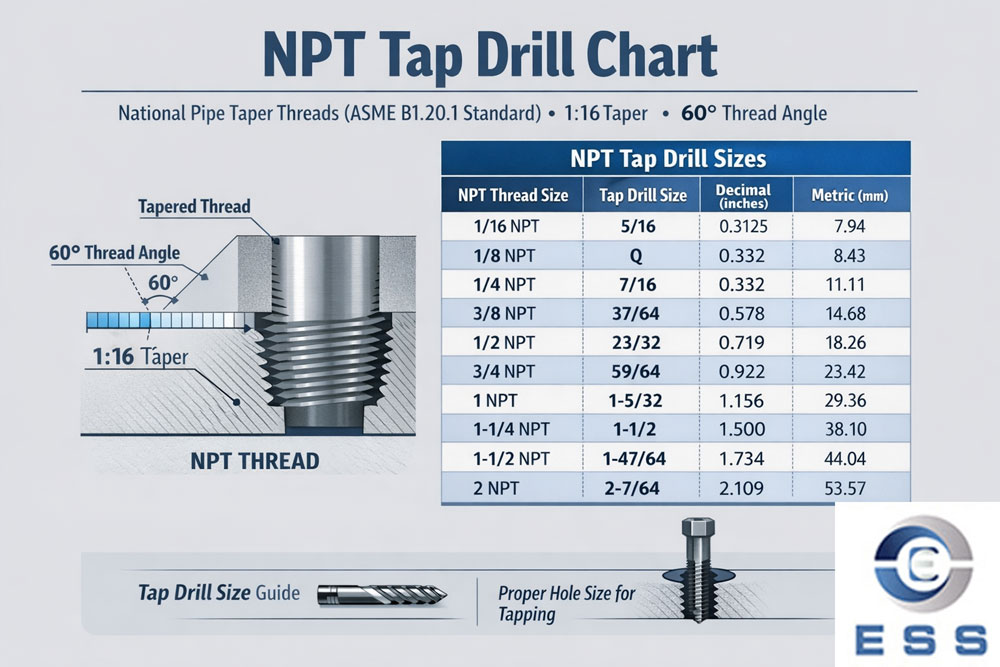

La siguiente tabla muestra los tamaños de rosca NPT más comunes junto con sus correspondientes tamaños de taladro recomendados:
|
Tamaño de Rosca NPT
|
Tamaño de Taladro
|
Decimal (pulgadas)
|
Métrico (mm)
|
|
1/16 NPT
|
5/16
|
0.3125
|
7.94
|
|
1/8 NPT
|
Q
|
0.332
|
8.43
|
|
1/4 NPT
|
7/16
|
0.438
|
11.11
|
|
3/8 NPT
|
37/64
|
0.578
|
14.68
|
|
1/2 NPT
|
23/32
|
0.719
|
18.26
|
|
3/4 NPT
|
59/64
|
0.922
|
23.42
|
|
1 NPT
|
1-5/32
|
1.156
|
29.36
|
|
1-1/4 NPT
|
1-1/2
|
1.500
|
38.10
|
|
1-1/2 NPT
|
1-47/64
|
1.734
|
44.04
|
|
2 NPT
|
2-7/64
|
2.109
|
53.57
|
Notas Técnicas：
(1) Referencia de Normas: Esta tabla sigue el estándar ASME B1.20.1. Los tamaños de taladro se calculan en función del diámetro mayor de la rosca menos un allowance (prelímite de rosca). Este allowance puede variar ligeramente según el tamaño de la tubería para asegurar la profundidad correcta de acoplamiento.
(2) Taper y Acoplamiento: Las roscas NPT tienen un taper de 1:16. Utilizar un taladro demasiado pequeño aumenta la resistencia durante el roscado, mientras que uno demasiado grande puede comprometer el sellado. Los tamaños listados en esta tabla son referencias estándar y pueden usarse directamente para mecanizado o verificación.
(3) Aplicaciones Típicas: Conexiones de instrumentación, sistemas neumáticos, líneas hidráulicas, tuberías industriales pequeñas e interfaces de equipos industriales de alta precisión.
3. Tipos Comunes de Roscas de Tubería
Existen diferentes normas y tipos de roscas de tubería, cada una con ángulos de rosca, taper y sistemas dimensionales distintos:
3.1 NPT (National Pipe Taper)
Más común en: Norteamérica
Norma: ASME B1.20.1
Características: Roscas cónicas con ajuste por interferencia para lograr un sellado confiable
Aplicaciones: Sistemas de tuberías industriales, equipos hidráulicos y accesorios de tubería en la industria del petróleo y gas
3.2 BSP (British Standard Pipe)
Más común en: Reino Unido y partes de Europa
Tipos: Rosca paralela (BSPP) y rosca cónica (BSPT)
Aplicaciones: Sistemas de tuberías industriales en Europa y algunas regiones de Asia
4.3 Tamaño de Taladro para Rosca 3/8 NPT
Descripción: Las roscas BSPT son roscas cónicas dentro del sistema BSP.
Comparación con NPT: Son similares a las roscas NPT pero difieren en ángulo de rosca y dimensiones. Las roscas BSPT no son intercambiables directamente con las NPT.
Aplicaciones: Conexiones de equipos europeos e interfaces de sistemas mecánicos
4. Tamaños Comunes de Taladro para Roscas de Tubería
Los distintos tamaños de rosca de tubería requieren diámetros de perforación específicos antes del roscado. A continuación se presenta una referencia rápida de algunas de las roscas de tubería más utilizadas y sus tamaños de taladro recomendados.
4.1 Tamaño de Taladro para Rosca 1/8 NPT
La rosca 1/8 NPT es una de las más comunes en tuberías de pequeño diámetro. Se utiliza con frecuencia en conexiones de instrumentación, sistemas neumáticos y pequeños conjuntos de tuberías.
Tamaño de taladro recomendado antes del roscado:
|
Tamaño de Rosca
|
Taladro
|
Decimal (in)
|
Métrico (mm)
|
|
1/8 NPT
|
Q
|
0.332
|
8.43
|
El taladro tamaño Q es el tamaño estándar utilizado antes de roscar 1/8 NPT, tal como aparece en la mayoría de las tablas de taladros para roscas NPT.
4.2 Tamaño de Taladro para Rosca 1/4 NPT
Las roscas 1/4 NPT se utilizan ampliamente en equipos industriales y sistemas de fluidos, como líneas hidráulicas, tuberías de refrigeración e interfaces de equipos industriales.
Tamaño de taladro recomendado antes del roscado:
|
Tamaño de Rosca
|
Taladro
|
Decimal (in)
|
Métrico (mm)
|
|
1/4 NPT
|
7/16
|
0.438
|
11.11
|
Un taladro de 7/16 pulgadas se utiliza normalmente como tamaño estándar previo al roscado para las roscas 1/4 NPT.
4.3 Tamaño de Taladro para Rosca 3/8 NPT
La rosca 3/8 NPT se utiliza comúnmente en conexiones de tuberías industriales de caudal medio, como sistemas de gas industriales, líneas de refrigeración y conexiones de equipos.
Tamaño de taladro recomendado:
|
Tamaño de Rosca
|
Taladro
|
Decimal (in)
|
Métrico (mm)
|
|
3/8 NPT
|
37/64
|
0.578
|
14.68
|
Una broca de 37/64 pulgadas es el tamaño estándar que se utiliza normalmente para esta rosca.
4.4 Tamaño de Taladro para Rosca 1/2 NPT
La rosca 1/2 NPT es uno de los tamaños más comunes en sistemas de tuberías industriales. Se utiliza ampliamente en sistemas de transporte de fluidos, conexiones de equipos y ensamblajes de tuberías industriales.
Tamaño de taladro recomendado:
|
Tamaño de Rosca
|
Taladro
|
Decimal (in)
|
Métrico (mm)
|
|
1/2 NPT
|
23/32
|
0.719
|
18.26
|
La broca de 23/32 pulgadas es el tamaño estándar utilizado en operaciones de roscado NPT.
5. Principios para Determinar el Tamaño del Taladro para Roscado
En las roscas de tubería NPT, el tamaño del taladro previo al roscado se determina a partir de varios factores clave.
5.1 Diámetro Mayor de la Rosca
El diámetro mayor de una rosca es un parámetro fundamental para determinar el tamaño del taladro. En cualquier sistema de roscas, el diámetro mayor se refiere al diámetro máximo de una rosca externa o al diámetro máximo teórico de una rosca interna.
En el caso de las roscas NPT, las dimensiones estándar están definidas por la norma ASME B1.20.1. El tamaño del taladro para roscado suele ser ligeramente menor que el diámetro mayor, de modo que quede suficiente material para que el macho forme el perfil completo de la rosca.
Una fórmula simplificada puede expresarse de la siguiente manera:
Tamaño del taladro ≈ Diámetro mayor − tolerancia de altura de rosca
La tolerancia de altura de rosca garantiza que, después del roscado, la rosca conserve el perfil correcto. Si el diámetro del taladro es demasiado grande, la altura de la rosca resultante será insuficiente, lo que puede afectar directamente la resistencia de la conexión y la capacidad de sellado.
5.2 Conicidad de la Rosca
A diferencia de las roscas métricas o de máquina estándar, las roscas NPT son roscas cónicas.
Según la norma ASME B1.20.1, las roscas NPT presentan una conicidad de 1:16, lo que significa que el diámetro aumenta 1 unidad por cada 16 unidades de longitud axial.
Esta conicidad está diseñada para generar interferencia entre las roscas durante el apriete, lo que permite crear un sellado mecánico fiable en las conexiones de tubería.
5.3 Engranaje de la Rosca
El engranaje de la rosca se refiere a la parte de las roscas internas y externas que realmente entran en contacto y soportan carga. En las conexiones de tubería, la profundidad de engranaje influye directamente en:
① La resistencia de la conexión roscada
② La capacidad de resistir vibraciones
③ El rendimiento de sellado
5.4 Tolerancias de Fabricación
En la práctica, las tolerancias de fabricación deben considerarse durante los procesos de perforado y roscado. Incluso utilizando un tamaño de taladro estándar, el diámetro real del agujero puede verse afectado por varios factores, como:
① Desgaste de la broca
② Precisión de la máquina
③ Maquinabilidad del material
④ Condiciones de refrigeración y lubricación
Por esta razón, los tamaños estándar de taladro para roscado suelen incluir un margen de tolerancia que garantiza que la rosca final cumpla con las especificaciones bajo condiciones normales de mecanizado.
En aplicaciones de alta precisión o alta resistencia, como equipos industriales o conexiones de tuberías en la industria petrolera, también puede ser necesario verificar las roscas con calibres de rosca para confirmar que las dimensiones cumplen con los estándares requeridos.
6. Errores Comunes al Elegir el Tamaño de Taladro para Roscado
En los sistemas de tuberías de acero industrial y en la fabricación de equipos, las conexiones roscadas de tubería se utilizan ampliamente en diferentes tipos de líneas desmontables, como conexiones de instrumentación, sistemas neumáticos, líneas hidráulicas y tuberías industriales de pequeño y mediano diámetro.
Seleccionar el tamaño correcto de taladro antes del roscado es un paso clave para garantizar una resistencia adecuada de la rosca y un sellado fiable.
Las roscas internas generalmente se forman mediante un proceso de roscado con macho. Durante la etapa de perforación, el diámetro del agujero debe determinarse de acuerdo con una tabla estándar de taladros para roscado, como la norma ASME B1.20.1 para roscas de tubería NPT. Utilizar el tamaño de taladro correcto permite que la rosca obtenida tenga la altura y profundidad de engranaje adecuadas.
Algunos errores comunes que pueden afectar la calidad de la rosca incluyen:
(1) Usar una tabla de taladros no estándar
Las tablas de taladros para roscas de máquina estándar son diferentes de las utilizadas para roscas de tubería. Usar la tabla incorrecta puede producir roscas demasiado ajustadas o con un engranaje insuficiente.
Mezclar diferentes estándares de rosca
Por ejemplo, las roscas NPT y BSPT son ambas cónicas, pero difieren en el ángulo de la rosca y en sus dimensiones. Mezclar estos estándares suele provocar incompatibilidad entre las conexiones.
(2) Seleccionar el tamaño de taladro únicamente por experiencia
Para roscas que requieren sellado o que trabajan bajo presión, es fundamental seguir una tabla estándar de taladros para roscado en lugar de basarse en estimaciones.
(3) Ignorar las tolerancias de perforación
El desgaste de la broca, la dureza del material y la precisión de la máquina pueden afectar el diámetro real del agujero, lo que influye directamente en el engranaje de la rosca y en el rendimiento del sellado.
En los sistemas de tuberías industriales, seguir estrictamente los tamaños estándar de taladro para roscado es la base para obtener roscas de alta calidad y conexiones fiables.
7. Productos Industriales de Tubería Relacionados

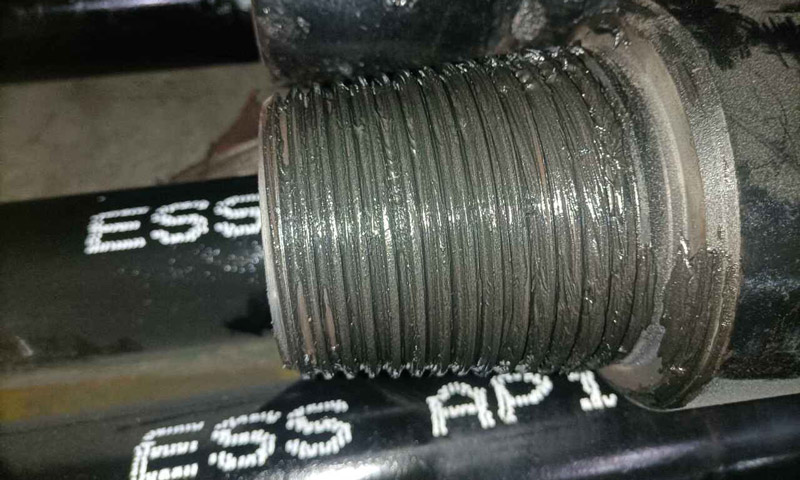

Las conexiones roscadas no solo se utilizan en accesorios de tubería estándar, sino que también desempeñan un papel fundamental en los tubulares petroleros, como drill pipe, casing y tubing. Estos tubos dependen de roscas mecanizadas con alta precisión para transmitir par de torsión y soportar elevadas cargas mecánicas durante las operaciones de perforación.
Aunque las drill pipes utilizadas en la industria petrolera suelen emplear conexiones API de hombro rotatorio en lugar de roscas NPT, los principios básicos de mecanizado de roscas y la integridad de la conexión siguen siendo similares.
Para conocer más sobre los distintos tipos de roscas utilizados en drill pipes y sus aplicaciones, puede consultar nuestro artículo sobre los diferentes tipos de rosca en drill pipe.
8. Preguntas Frecuentes (FAQ)
Q1: ¿Cuál es el tamaño de taladro para una rosca 1/8 NPT?
R: Para una rosca de tubería 1/8 NPT, el tamaño estándar de taladro previo al roscado es broca tamaño Q (0.332 in / 8.43 mm). Este tamaño se utiliza como referencia estándar en la mayoría de las tablas de taladros para roscas NPT.
Q2: ¿Qué tamaño de taladro se utiliza para una rosca 1/4 NPT?
R: Normalmente se utiliza una broca de 7/16 in (11.11 mm) para perforar antes de roscar una 1/4 NPT. Este tamaño permite obtener la profundidad de engranaje adecuada después del roscado.
Q3: ¿Qué es un pipe thread tap drill chart?
R: Es una tabla de referencia utilizada para determinar el tamaño correcto del taladro antes de roscar tuberías. La tabla muestra los tamaños de taladro estándar para diferentes tipos de rosca, como NPT, BSP y BSPT.
Q4: ¿Son iguales los tamaños de taladro para NPT y BSP?
R: No. Los tamaños de taladro para NPT y BSP generalmente no son intercambiables, ya que difieren en el ángulo de la rosca y las dimensiones. Cada estándar requiere su propia tabla de referencia.
Q5: ¿Qué tamaño de taladro se utiliza para una rosca 3/8 NPT?
R: El tamaño estándar es 37/64 in (0.578 in / 14.68 mm), de acuerdo con la norma ASME B1.20.1. Este tamaño permite lograr un buen engranaje de la rosca sin aumentar excesivamente la resistencia de corte y mantiene un sellado adecuado.
Q6: ¿Por qué el tamaño del taladro es menor que el tamaño de la rosca?
R: El diámetro del taladro es menor que el diámetro mayor de la rosca para permitir la formación del perfil completo de la rosca, asegurar una profundidad adecuada de engranaje y garantizar el sellado. Este es un principio básico en el mecanizado de roscas de tubería.
9. Conclusión
Elegir el tamaño correcto de taladro para roscado es fundamental para lograr un engranaje preciso de la rosca y un sellado confiable en las conexiones de tubería.
Seguir tablas estándar, como la ASME B1.20.1, ayuda a mantener una calidad constante, reducir errores de mecanizado y garantizar el rendimiento tanto en sistemas de tuberías industriales como en aplicaciones petroleras.
