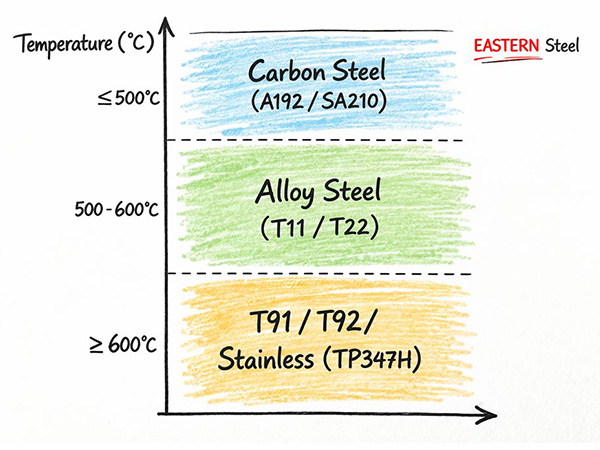

En el diseño de calderas, la selección del material está determinada principalmente por la temperatura de operación. Una vez definido el rango de temperatura, se pueden elegir las categorías de materiales adecuadas —acero al carbono, acero aleado y acero inoxidable— en función de sus propiedades y límites de servicio.
Los materiales de los tubos de caldera se clasifican generalmente según su rango de temperatura admisible y el entorno de servicio. Cada grupo de materiales cumple una función específica en el diseño de calderas, con grados normalizados y aplicaciones típicas.
| Material | Rango típico de temperatura | Grados comunes | Aplicaciones típicas en calderas |
|---|---|---|---|
| Acero al carbono | ≤ 500 °C | ASTM A192, SA210 C | Paredes de agua, economizadores y sobrecalentadores de baja temperatura; adecuado para calderas subcríticas y sistemas convencionales de generación eléctrica |
| Acero aleado | 500 – 600 °C | SA213 T11, T22 | Sobrecalentadores, recalentadores y líneas principales de vapor; mayor resistencia a la fluencia y a la oxidación |
| Acero de alta aleación | 600 – 650 °C | SA213 T91, T92 | Secciones de alta temperatura en calderas supercríticas y ultrasupercríticas, como sobrecalentadores y recalentadores de última etapa |
| Acero inoxidable | ≥ 600 °C (hasta ~700 °C+) | TP347H, TP347HFG, Super304H, HR3C | Entornos de alta temperatura y alta corrosión; especialmente en unidades ultrasupercríticas avanzadas |
En aplicaciones de ingeniería real, la temperatura es el principal criterio de diseño, ya que define directamente el rango de materiales aplicables. Una vez establecido el rango de temperatura de operación, se evalúan la presión de trabajo, la vida útil de diseño y los costos para afinar la selección del material.
Práctica habitual de selección de materiales
En la mayoría de los proyectos de centrales eléctricas, la selección de materiales está determinada principalmente por la temperatura de operación. Una vez identificado el rango de temperatura, la elección del material suele ser bastante directa.
El acero al carbono se utiliza por defecto en las secciones de baja temperatura (≤500 °C), donde los requisitos de rendimiento son moderados.
A medida que la temperatura aumenta a 500–600 °C, se introducen aceros aleados como T11 y T22, siendo el T22 el preferido por su mejor resistencia a la fluencia (creep).
Para temperaturas superiores a 600 °C, se vuelven necesarios materiales como T91/T92, mientras que los aceros inoxidables se reservan para secciones con mayores riesgos de oxidación o corrosión.
Por debajo de 500 °C, la mayoría de las superficies de intercambio térmico operan dentro del rango convencional de materiales. En esta zona, la selección del material no está limitada por el rendimiento extremo, sino por la estabilidad a largo plazo y la eficiencia en costos.
El acero al carbono suele ser la opción predeterminada, con grados como ASTM A192 y SA210 C, ampliamente utilizados y con un comportamiento comprobado en servicio a largo plazo.
Estos materiales ofrecen suficiente resistencia mecánica y a la oxidación para aplicaciones de baja temperatura, además de un bajo costo y buena facilidad de fabricación.
Como resultado, el acero al carbono se utiliza principalmente en paredes de agua, economizadores y sobrecalentadores de baja temperatura.
En el rango de 500–600 °C, el comportamiento del material ya no depende únicamente de la resistencia mecánica. La resistencia a la fluencia (creep), la estabilidad microestructural y la resistencia a la oxidación/corrosión por vapor pasan a ser los factores dominantes.
Los grados más utilizados incluyen SA213 T11 y SA213 T22. En el diseño práctico, generalmente se prefiere el T22 en el extremo superior de este rango de temperatura, ya que ofrece un mejor desempeño a largo plazo frente a la fluencia y un mayor margen de seguridad en comparación con el T11.
A temperaturas superiores a 600 °C, la degradación del material deja de estar determinada principalmente por la resistencia mecánica, y pasa a estar dominada por la deformación por fluencia (creep) a largo plazo y la inestabilidad microestructural.
En la práctica de ingeniería, las principales soluciones de materiales se dividen en dos categorías:
Los aceros T91 y T92 se utilizan principalmente en componentes donde la alta resistencia a la fluencia y la capacidad de soportar presión son los requisitos de diseño clave, como los sobrecalentadores y recalentadores de alta temperatura.
Entre ellos, el T91 es ampliamente considerado como un material base para unidades supercríticas, con una extensa experiencia de servicio comprobada en aplicaciones cercanas a los 600 °C. El T92 se selecciona generalmente para condiciones de operación más exigentes o cuando se requiere un mayor margen de diseño.
A medida que la temperatura de operación aumenta aún más, o cuando la oxidación y la corrosión del vapor se vuelven más severas, la resistencia a la fluencia por sí sola ya no es suficiente para garantizar la vida útil del servicio. En estos casos, se emplean aceros inoxidables austeníticos.
El TP347H y sus grados modificados (como TP347HFG y Super304H) se utilizan comúnmente en secciones de intercambio térmico de alta temperatura. Su principal ventaja es una mayor resistencia a la oxidación y una excelente estabilidad microestructural a largo plazo en condiciones de alta temperatura.
Las normas ASTM y ASME son las especificaciones más ampliamente adoptadas en proyectos internacionales de calderas y centrales eléctricas. Cada norma corresponde a tipos de materiales y condiciones de servicio específicas.
| Norma | Descripción | Uso típico |
|---|---|---|
| ASTM A192 / ASME SA192 | Tubos de caldera sin soldadura de acero al carbono para servicio de alta presión | Aplicaciones de baja temperatura y alta presión, como paredes de agua y economizadores |
| ASTM A210 / ASME SA210 | Tubos de caldera sin soldadura de acero al carbono de contenido medio de carbono | Componentes de transferencia de calor en calderas convencionales |
| ASTM A213 / ASME SA213 | Tubos de caldera de acero aleado ferrítico y austenítico | Sobrecalentadores, recalentadores e intercambiadores de calor de alta temperatura |
| ASTM A335 / ASME SA335 | Tuberías sin soldadura de acero aleado ferrítico para servicio de alta temperatura | Líneas principales de vapor y sistemas de tuberías de alta temperatura y presión |
| ASTM A178 / ASME SA178 | Tubos de caldera de acero al carbono soldados por resistencia eléctrica (ERW) | Conductos de humos de caldera y superficies auxiliares de calentamiento |
En aplicaciones prácticas, las normas SA192 y SA210 cubren principalmente sistemas de acero al carbono, mientras que SA213 y SA335 representan grados de acero aleado y acero inoxidable para altas temperaturas, constituyendo los estándares de material centrales en diseños de calderas de alta especificación.
En proyectos de ingeniería reales, la selección de materiales suele estar determinada por la ubicación del componente y las condiciones de operación. Dado que las diferentes superficies de transferencia de calor operan bajo distintos rangos de temperatura y medios, las combinaciones de materiales están en gran medida estandarizadas en la práctica de diseño de calderas.
En centrales térmicas convencionales, así como en unidades supercríticas y ultrasupercríticas, los sistemas de caldera operan bajo condiciones prolongadas de alta temperatura y alta presión. Por ello, la resistencia a altas temperaturas y la resistencia a la fluencia (creep) son criterios clave de selección de materiales.
Materiales comúnmente utilizados:
- SA213 T22: Aplicado en secciones de temperatura media a alta (aproximadamente 540–580 °C). Se utiliza ampliamente en sobrecalentadores, recalentadores y líneas principales de vapor, y se considera un grado de acero aleado maduro y ampliamente validado en aplicaciones de centrales eléctricas.
- SA213 T91: Utilizado en servicio de mayor temperatura (≥600 °C), con una resistencia a la fluencia superior. Se aplica comúnmente en componentes críticos de sistemas de calderas supercríticas y ultrasupercríticas.
En la mayoría de los diseños de centrales eléctricas, los materiales T22 y T91 se utilizan normalmente en una configuración escalonada para lograr un equilibrio óptimo entre costo y rendimiento.
Los sobrecalentadores y recalentadores operan en algunas de las zonas más exigentes de una caldera, donde tanto la temperatura como las condiciones de servicio son severas. Además de la resistencia a altas temperaturas, los materiales deben ofrecer una elevada resistencia a la oxidación y a la corrosión por vapor.
Materiales comúnmente utilizados:
- TP347H / TP347HFG: Aceros inoxidables austeníticos utilizados en zonas de alta temperatura, capaces de operar hasta aproximadamente 650 °C.
- En unidades de mayor especificación, también pueden emplearse grados avanzados como Super304H o HR3C.
Estos materiales se utilizan típicamente en las secciones finales de intercambio térmico de alta temperatura, donde la estabilidad a largo plazo y la vida útil tienen un impacto directo en la fiabilidad global de la caldera.
En los sistemas de economizador y paredes de agua, la rentabilidad suele ser el factor principal de selección. Por ello, el acero al carbono sigue siendo el material predeterminado en la mayoría de las aplicaciones.
Los materiales típicos incluyen SA210 C y ASTM A192.
Estos grados se utilizan ampliamente en economizadores, paredes de agua y otras superficies de intercambio térmico de baja temperatura. En condiciones de operación por debajo de 500 °C, ofrecen un equilibrio sólido y bien establecido entre rendimiento y costo.
P1: ¿De qué material están hechos los tubos de caldera?
Los tubos de caldera suelen fabricarse en acero al carbono, acero aleado y acero inoxidable, y se suministran ampliamente como tubos de acero sin soldadura para aplicaciones de alta presión y alta temperatura.
La elección depende principalmente de la temperatura de operación, la presión y las condiciones de corrosión. A temperaturas más elevadas, se requieren aceros aleados o inoxidables.
P2: ¿Cuál es el mejor material para tubos de calderas de alta presión?
Para aplicaciones de alta presión y alta temperatura, se utilizan comúnmente aceros aleados como SA213 T22, T91 y T92.
Estos materiales ofrecen una excelente resistencia a la fluencia (creep) y una gran estabilidad a largo plazo en condiciones de servicio exigentes.
P3: ¿Cuál es la diferencia entre los tubos de caldera T22 y T91?
La principal diferencia radica en la capacidad de temperatura y la resistencia a la fluencia.
El T22 se utiliza normalmente en el rango de 500–580 °C, mientras que el T91 está diseñado para temperaturas más altas (≥600 °C) y ofrece un rendimiento a largo plazo significativamente mejor.
P4: ¿Cómo elegir el material adecuado para tubos de caldera?
La selección se basa principalmente en la temperatura de operación, seguida de la presión, las condiciones de corrosión y la vida útil de diseño.
En la práctica, el acero al carbono se utiliza para bajas temperaturas, el acero aleado para rangos medios y el acero inoxidable para entornos de alta temperatura o corrosivos.
En la práctica, la selección del material para tubos de caldera siempre es un equilibrio entre la capacidad de temperatura y el costo.
Para selecciones específicas de proyectos (por ejemplo, T22 vs T91 o la actualización a acero inoxidable), podemos ayudar a evaluar las condiciones de operación y recomendar los grados y especificaciones más adecuados.
