Rugosidad de la tubería de acero al carbono (ε): tabla, valores y cálculo

1. Valor de referencia de la rugosidad de la tubería de acero al carbono

En el caso de las tuberías comerciales nuevas de acero al carbono, el valor de rugosidad absoluta más utilizado en los cálculos de ingeniería es:

ε = 0,045 mm (0.00015 ft)

Este valor se emplea ampliamente en los cálculos de pérdida de carga mediante la ecuación de Darcy–Weisbach, el diagrama de Moody y la ecuación de Colebrook. Además, se considera el valor de referencia en numerosas publicaciones técnicas y manuales de mecánica de fluidos.

Referencias habituales:

- Crane Technical Paper No. 410

- Engineering Toolbox

- Diagrama de Moody

- Ecuación de Colebrook

- Libros de texto de Mecánica de Fluidos

Nota: La rugosidad real depende del proceso de fabricación y de las condiciones de servicio de la tubería. La corrosión, las incrustaciones y los depósitos internos suelen aumentar la rugosidad con el paso del tiempo.

2. Tabla de rugosidad de tuberías de acero al carbono (valores ε)

Notas y referencias

Estos valores se utilizan ampliamente en cálculos de ingeniería basados en el diagrama de Moody y en referencias estándar de mecánica de fluidos.

Los valores típicos de rugosidad para tuberías de acero comercial (ε ≈ 0.045 mm) son consistentes con los datos utilizados en:

- Crane Technical Paper No. 410

-  Libros de texto de Mecánica de Fluidos

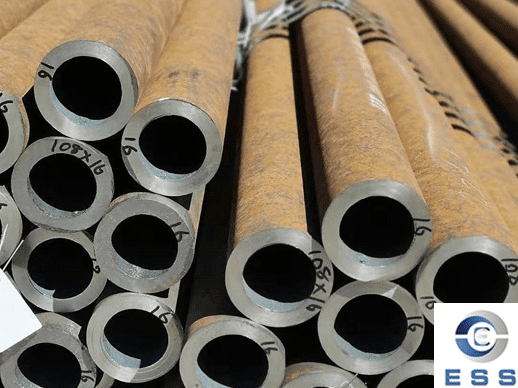

Factores que pueden afectar la rugosidad real

La rugosidad real puede variar dependiendo de:

- Proceso de fabricación (sin costura vs soldada)

- Tratamiento superficial (galvanizado, recubrimientos)

- Condiciones de operación (corrosión, incrustaciones, erosión)

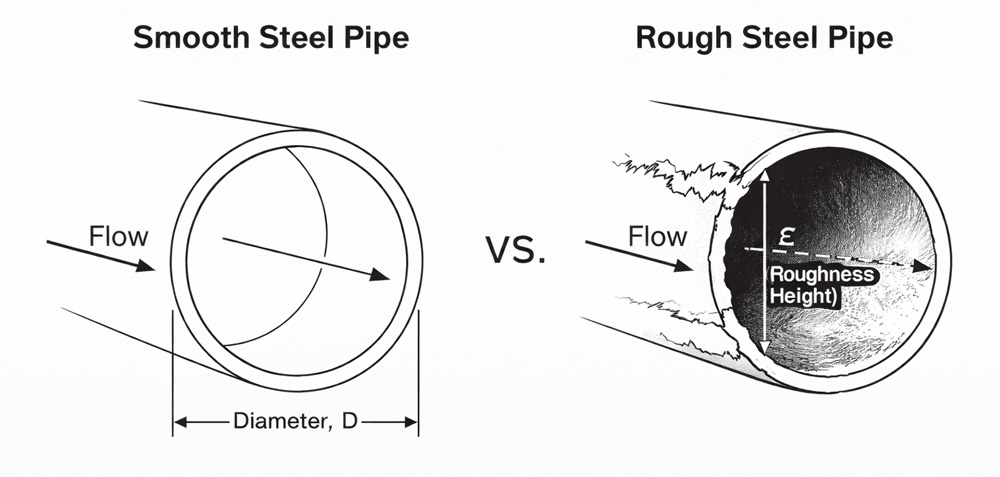

3. Rugosidad absoluta vs rugosidad relativa

En los cálculos de flujo en tuberías, la rugosidad puede expresarse de dos formas: rugosidad absoluta (ε) y rugosidad relativa (ε/D).

3.1 Rugosidad absoluta (ε)

La rugosidad absoluta (ε) representa la altura real promedio de las irregularidades en la superficie interna de la pared de la tubería.

- Unidad: mm o ft

- Propiedad: depende únicamente del material de la tubería y de la condición de la superficie interna

3.2 Rugosidad relativa (ε/D)

La rugosidad relativa (ε/D) es la relación entre la rugosidad absoluta y el diámetro interno de la tubería.

- Es adimensional (sin unidad)

- Depende tanto de la rugosidad del material como del tamaño de la tubería

- Se utiliza directamente en los cálculos del factor de fricción (diagrama de Moody / ecuación de Colebrook)

3.3 Diferencia clave

Para el mismo material de tubería, un diámetro menor resulta en un valor más alto de ε/D, lo que provoca una mayor resistencia al flujo. Por esta razón, los efectos de la rugosidad son más significativos en tuberías de pequeño diámetro.

4. Cálculo y uso ingenieril de la rugosidad de tuberías

En el diseño de sistemas de tuberías, la rugosidad se utiliza para determinar el factor de fricción (f), el cual controla directamente la pérdida de presión.

h₍f₎ = f · (L / D) · (v² / 2g)

El factor de fricción es una función del número de Reynolds y de la rugosidad relativa (ε/D). Para el flujo turbulento, que es el más común en sistemas industriales, la relación ε/D se convierte en un parámetro dominante en el comportamiento del flujo.

Los valores del factor de fricción (f) se obtienen a partir del diagrama de Moody o se calculan mediante la ecuación de Colebrook.

A medida que aumenta la rugosidad, su influencia sobre la fricción se vuelve más significativa, especialmente en régimen de flujo turbulento.

En términos prácticos, dos tuberías con el mismo diámetro pueden generar pérdidas de presión muy diferentes si su condición interna no es la misma. Una tubería de acero al carbono limpia y una tubería con incrustaciones no se comportan igual desde el punto de vista hidráulico.

Por esta razón, el diseño normalmente comienza seleccionando un valor representativo de rugosidad en función de la condición de la tubería, convirtiéndolo en ε/D y posteriormente determinando el factor de fricción (f) a partir de referencias estándar.

5. Valores típicos de rugosidad según la condición de la tubería

La rugosidad en tuberías de acero al carbono no es constante. Varía con las condiciones de servicio, principalmente debido a la corrosión, incrustaciones y depósitos internos.

Las tuberías nuevas presentan superficies internas relativamente lisas. Los tubos estirados en frío o de precisión se encuentran en el extremo inferior del rango de rugosidad, mientras que las tuberías comerciales estándar presentan valores más altos debido a sus características de fabricación.

En los cálculos de diseño, es común utilizar un valor de referencia de ε = 0.045 mm para tuberías nuevas de acero al carbono.

Durante el funcionamiento, las superficies internas se deterioran gradualmente. La corrosión ligera o la formación de incrustaciones aumenta la rugosidad y provoca incrementos medibles en la pérdida por fricción.

En sistemas antiguos, una fuerte acumulación de incrustaciones o corrosión irregular puede incrementar significativamente la rugosidad. En esta etapa, el comportamiento hidráulico se desvía de los supuestos estándar, por lo que deben utilizarse valores de ε más altos en los cálculos.

6. ¿Por qué la rugosidad de la tubería comercial de acero suele ser de 0,045 mm?

El valor de rugosidad ε = 0,045 mm (0.00015 ft) es el más aceptado para las tuberías comerciales nuevas de acero al carbono.

Los ingenieros utilizan este valor como referencia estándar para calcular las pérdidas por fricción mediante la ecuación de Darcy–Weisbach, el diagrama de Moody y la ecuación de Colebrook. Asimismo, aparece citado de forma habitual en fuentes de referencia como Crane Technical Paper No. 410, Engineering Toolbox y diversos manuales de mecánica de fluidos.

La rugosidad real puede variar según el proceso de fabricación y las condiciones de funcionamiento. Por ejemplo, los tubos de precisión suelen presentar una superficie interior más lisa, mientras que la corrosión, las incrustaciones y el uso prolongado incrementan la rugosidad interna con el tiempo.

7. Rugosidad de la Tubería de Acero al Carbono frente a Otros Materiales de Tubería

Los distintos materiales de tubería presentan diferentes niveles de rugosidad superficial, lo que influye directamente en las pérdidas por fricción y la caída de presión. En términos generales, cuanto más lisa es la superficie interior, menor es la resistencia al flujo bajo las mismas condiciones de operación.

Tubería de acero al carbono: La rugosidad estándar de una tubería comercial nueva es ε = 0,045 mm, valor que se utiliza como referencia en la mayoría de los cálculos de flujo en aplicaciones industriales.

Tubería de acero inoxidable: Normalmente posee una superficie interior más lisa que la del acero al carbono, lo que reduce las pérdidas por fricción en sistemas de conducción de fluidos limpios.

Tubería de acero galvanizado: El recubrimiento de zinc hace que la superficie interior sea más rugosa que la del acero al carbono sin recubrimiento, lo que genera factores de fricción ligeramente superiores.

Tubería de PVC: Tiene una superficie interior muy lisa y una rugosidad considerablemente menor que la de las tuberías de acero, por lo que resulta ideal para sistemas de agua con bajas pérdidas de carga.

Tubería de HDPE: Es uno de los materiales con menor rugosidad superficial. Su superficie lisa contribuye a mantener un rendimiento hidráulico estable durante largos periodos de servicio.

8. Preguntas frecuentes (FAQs)

P1. ¿Cuál es el valor estándar de rugosidad para una tubería comercial de acero al carbono?

Para una tubería comercial nueva de acero al carbono, el valor estándar utilizado en ingeniería es ε = 0,045 mm (0.00015 ft). Este valor se emplea ampliamente en los cálculos mediante la ecuación de Darcy–Weisbach y el diagrama de Moody.

P2. ¿La tubería sin costura tiene una rugosidad menor que la tubería soldada?

En general, sí. La tubería sin costura suele presentar una superficie interior más uniforme, mientras que la tubería soldada puede tener irregularidades adicionales a lo largo del cordón de soldadura. No obstante, la rugosidad real también depende de la calidad de fabricación y de las condiciones de servicio.

P3. ¿Por qué los ingenieros utilizan el valor de 0,045 mm en lugar de medir cada tubería?

Porque el diseño de los sistemas hidráulicos requiere un valor de referencia estandarizado. El valor de 0,045 mm representa una tubería comercial de acero limpia y permite realizar cálculos consistentes de pérdida de carga sin necesidad de medir cada tubería de forma individual.

P4. ¿La rugosidad de una tubería aumenta con el tiempo?

Sí. La corrosión, las incrustaciones, la erosión y los depósitos internos aumentan gradualmente la rugosidad de la superficie, lo que provoca mayores pérdidas por fricción y una mayor caída de presión.

P5. ¿Cuál es la diferencia entre la rugosidad absoluta y la rugosidad relativa?

La rugosidad absoluta (ε) describe las irregularidades de la superficie interior de la tubería. La rugosidad relativa (ε/D) relaciona la rugosidad absoluta con el diámetro interior de la tubería y es el parámetro utilizado para determinar el factor de fricción.

P6. ¿En qué aplicaciones se utiliza la rugosidad de la tubería de acero al carbono?

Se utiliza principalmente en los cálculos hidráulicos, incluidos la ecuación de Darcy–Weisbach, el diagrama de Moody y la ecuación de Colebrook, para estimar la pérdida de carga y la caída de presión en los sistemas de tuberías.
