Puente antiestático para bridas de tubería: instalación y puesta a tierra

Un puente antiestático para bridas de tubería se utiliza para unir eléctricamente dos bridas y evitar la acumulación de electricidad estática en los sistemas de tuberías. Se emplea habitualmente en servicios de petróleo, gas, productos químicos y medios inflamables, donde una descarga electrostática puede generar riesgo de incendio o explosión. Esta guía explica su función, los requisitos de instalación, la resistencia de puesta a tierra y su aplicación práctica.

1. Principio del puente antiestático para bridas de tubería

El puente antiestático para bridas consiste en instalar un conductor metálico entre dos bridas para crear continuidad eléctrica entre ambas y evitar la acumulación de carga estática.

Cuando el fluido circula por la tubería, la carga electrostática generada por fricción se descarga rápidamente a tierra a través del conductor metálico, evitando que se acumule en la unión bridada. De este modo, aunque se genere electricidad estática dentro de la tubería, no representa una amenaza para la seguridad del sistema.

2. Requisitos básicos de instalación del puente antiestático

2.1 Conexión a tierra

Antes de instalar el puente antiestático, debe establecerse un punto de puesta a tierra fiable. Siempre que la resistencia de tierra sea inferior a 1 ohmio, debe seleccionarse una ubicación adecuada para garantizar una conexión segura. El conductor de tierra debe conectarse al sistema de puesta a tierra electrostática para mantener el mismo potencial en toda la instalación.

2.2 Puesta a tierra electrostática

La puesta a tierra electrostática de la brida debe cumplir normalmente las siguientes condiciones:

La resistencia de puesta a tierra debe ser inferior a 10 ohmios.

La brida y el sistema de puesta a tierra deben conectarse mediante cable de cobre.

El conductor del puente antiestático debe conectarse directamente a tierra y el cableado debe quedar bien instalado para garantizar seguridad y fiabilidad.

El conductor debe instalarse en paralelo a la tubería y, en general, a una distancia no superior a 10 metros.

Para evitar interferencias eléctricas, no se recomienda compartir la misma línea de tierra con otros sistemas eléctricos.

2.3 Verificación de la continuidad

Una vez instalado el puente antiestático, debe comprobarse su eficacia. Lo habitual es medir la resistencia con un multímetro entre los puntos de prueba.

Si la resistencia medida es inferior a 10 ohmios, normalmente se considera que el puente antiestático funciona correctamente.

3. Cómo instalar un puente antiestático en una brida de tubería

Antes de realizar la conexión, la superficie de la brida debe estar lo suficientemente limpia para garantizar un buen contacto metal con metal. Si es necesario, deben eliminarse el óxido, la pintura, los recubrimientos o el aceite presentes alrededor de los puntos de conexión.

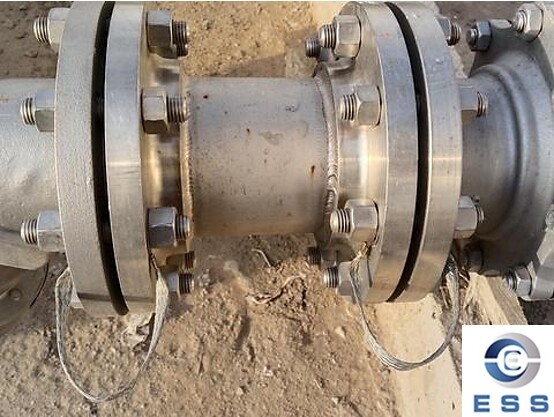

El puente antiestático normalmente se instala entre ambos lados de la brida para mantener la continuidad eléctrica, incluso cuando juntas aislantes o recubrimientos superficiales interrumpen la conductividad.

Por lo general, se utiliza un cable de cobre, ya que ofrece buena conductividad y un comportamiento fiable en entornos industriales. Los puntos de conexión deben quedar bien fijados para evitar que se aflojen debido a las vibraciones durante el funcionamiento.

Una vez finalizada la instalación, la continuidad debe comprobarse con un multímetro. En la mayoría de las aplicaciones, el puente antiestático solo se considera eficaz cuando la resistencia se mantiene dentro del límite de puesta a tierra requerido.

4. Función del puente antiestático en las bridas de tubería

4.1 Prevención de incendios y explosiones

El puente antiestático ayuda a disipar la acumulación de carga electrostática en la unión bridada y reduce el riesgo de incendios o explosiones.

4.2 Protección de los equipos

También ayuda a reducir los efectos de la electricidad estática sobre los equipos del sistema de tuberías, lo que contribuye a prolongar su vida útil.

4.3 Mayor estabilidad operativa

Al controlar los problemas de electricidad estática, el sistema de tuberías puede funcionar de forma más estable y segura durante la operación.

5. ¿Cuándo se requiere un puente antiestático en las bridas de tubería?

Normalmente se considera necesario cuando no puede garantizarse la continuidad eléctrica a través de la conexión bridada.

Esto ocurre con frecuencia en tuberías que transportan líquidos inflamables, hidrocarburos u otros medios en los que una descarga electrostática podría generar riesgo de ignición. También resulta especialmente importante cuando juntas no conductoras, recubrimientos o capas de protección anticorrosiva interrumpen el contacto metálico natural entre las bridas.

En la práctica, los puentes antiestáticos se encuentran a menudo en líneas de carga y descarga, conexiones de tanques y tuberías instaladas en zonas peligrosas. En estos casos, no se trata de un accesorio adicional, sino de una medida destinada a evitar que la carga quede aislada en la unión bridada.

6. Resumen

En resumen, el puente estático en la brida de la tubería es una medida importante para garantizar el funcionamiento seguro y estable del sistema de tuberías. Al comprender sus principios y funciones, y al adoptar las precauciones y directrices de operación correctas, se pueden prevenir y solucionar eficazmente los problemas de electricidad estática, lo que proporciona sólidas garantías para el funcionamiento seguro del sistema de tuberías. En la práctica, se debe seleccionar un proveedor de bridas confiable, el alambre metálico adecuado, el método de instalación y el ciclo de mantenimiento adecuados según la situación específica para garantizar la eficacia y fiabilidad de los puentes estáticos.
