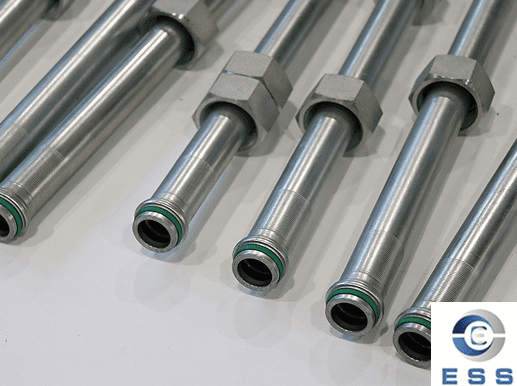

Pérdida de presión en tubos hidráulicos

La pérdida de presión en tubos hidráulicos incluye pérdida de presión por fricción, pérdida de presión local y pérdida de presión total. La pérdida de presión por fricción se debe a la fricción y la resistencia, mientras que la pérdida local se debe a curvas, juntas, etc. Para reducir la pérdida de presión, se pueden tomar medidas como aumentar el diámetro de la tubería, reducir el número de curvas y juntas y aumentar la temperatura del fluido.

La pérdida de presión en tubos hidráulicos es un problema común en los sistemas hidráulicos, que puede reducir la eficiencia del sistema e incluso afectar el funcionamiento normal del equipo. Entonces, ¿cuáles son los diferentes tipos de pérdida de presión en tubos hidráulicos?

Tipos de pérdida de presión en tubos hidráulicos

1. Pérdida por fricción

La pérdida por fricción se refiere a la reducción de presión causada por la fricción y la resistencia a medida que el fluido fluye en el tubo hidráulico. Esta pérdida está relacionada con la longitud de la tubería, el diámetro interior, el material, las propiedades y el caudal del fluido. Esto se expresa generalmente como una caída de presión, denominada pérdida por fricción ΔPλ, y se calcula mediante la siguiente fórmula:
Donde, λ es el coeficiente de fricción, una función del número de Reynolds Re y la rugosidad relativa Δ/d;
l es la longitud de la tubería a lo largo de la trayectoria de fricción, m;
d es el diámetro interior de la tubería, m;
v es la velocidad media dentro de la tubería, m/s;

ρ es la densidad del fluido, kg/m³.

Material del tubo hidráulico	Estado de la pared interior	Rugosidad absoluta Δ/mm
Cobre	Tubo de cobre estirado en frío, tubo de latón	0.0015~0.01
Aluminio	Tubo de aluminio estirado en frío, tubo de aleación de aluminio	0. 0015~0.06
Acero	Tubo de acero sin costura estirado en frío	0.01~0.03
	Tubo de acero sin costura estirado en caliente	0.05~0.1
	Tubo de acero sin costura laminado	0.05~0.1
	Tubo de acero galvanizado	0.12~0.15
	Tubo de acero asfáltico	0. 03~0.05
	Tubo corrugado	0.75~7.5
Hierro fundido	Tubo de hierro fundido	0.05
Plástico	Plástico liso tubo	0.0015~0.01
	Tubo corrugado con d=100 mm	5~8
	Tubo corrugado con d>200 mm	15~30
Caucho	Tubo de caucho liso	0.006~0.07
	Manguera de caucho con alambre de acero de refuerzo	0.3~4

2. Pérdida de presión local

La pérdida de presión local se refiere a la reducción de presión causada por cambios en la dirección y velocidad del fluido, y por colisiones al fluir a través de codos, juntas, válvulas y otros componentes de resistencia local en un tubo hidráulico. Esta pérdida está relacionada con el tipo, número y ubicación de instalación de los componentes de resistencia. Superar la resistencia local requiere energía, que generalmente se manifiesta como una caída de presión.
En la fórmula, ξ es el coeficiente de resistencia local, que está relacionado con la forma del conector de la tubería y el número de Reynolds.
v—velocidad media de flujo, m/s, generalmente se refiere a la velocidad media en la sección transversal del flujo después de la conexión local de la tubería, a menos que se especifique lo contrario.

3. Pérdida total de presión

La pérdida total de presión es la suma de la pérdida por fricción y la pérdida de presión local. Es uno de los indicadores importantes para evaluar el rendimiento de un sistema hidráulico.

Causas de la pérdida de presión en tuberías hidráulicas

La pérdida de presión en tuberías hidráulicas se debe principalmente a factores como la viscosidad del fluido, la fricción de la pared interna de la tubería, los cambios de velocidad del fluido y la turbulencia del fluido. Además, los componentes de resistencia local, como codos, juntas y válvulas en la tubería, también pueden impedir el flujo del fluido, provocando pérdida de presión. A continuación, se presenta un análisis de los factores clave:

1. Propiedades del fluido

Viscosidad: Los fluidos de alta viscosidad (como el aceite hidráulico de servicio pesado) presentan mayor resistencia a la fricción y mayor pérdida de presión. Por ejemplo, el aceite hidráulico ISO VG 46 tiene una viscosidad de 46 cSt a 40 °C y su pérdida de presión es aproximadamente entre un 15 % y un 20 % mayor que la de los aceites de baja viscosidad.
Temperatura: El aumento de la temperatura reduce la viscosidad, lo que reduce la pérdida de presión. Sin embargo, las temperaturas excesivamente altas pueden provocar la oxidación del aceite, lo que requiere un control equilibrado.

2. Diseño de tuberías

Diámetro de la Tubería: Cuanto menor sea el diámetro del tubo hidráulico, mayor será la velocidad del flujo y mayor la pérdida de presión. Según la ecuación de Darcy-Weisbach, la pérdida de presión es inversamente proporcional a la quinta potencia del diámetro de la tubería.
Longitud de la Tubería: Los tubos hidráulicos largos aumentan la pérdida por fricción; el diseño debe apuntar a acortar la tubería al máximo o utilizar una reducción de presión segmentada.

3. Velocidad y caudal de flujo

Las velocidades de flujo excesivamente altas exacerban la turbulencia, lo que aumenta significativamente la pérdida de presión. Generalmente se recomienda un caudal de 2 a 6 m/s, utilizándose valores inferiores para sistemas de alta presión.
Los cambios repentinos en el caudal (como el arranque y la parada de bombas) pueden causar fluctuaciones instantáneas de presión, que deben mitigarse mediante acumuladores o válvulas de amortiguación.

4. Tipos y disposición de componentes hidráulicos

Válvulas: Componentes como las válvulas de mariposa y las válvulas direccionales introducen pérdidas localizadas. Por ejemplo, la pérdida de presión de una válvula de retención típica es de aproximadamente 0,1-0,3 MPa.
Optimización del diseño: Reducir el número de codos y utilizar codos de radio amplio (R/D ≥ 1,5) puede reducir las pérdidas.

Valores comunes de pérdida de presión en sistemas hidráulicos

Según la experiencia práctica y la investigación teórica, los valores comunes de pérdida de presión en sistemas hidráulicos suelen estar entre el 10 % y el 30 %. Este rango se basa en los efectos combinados de múltiples factores.

Medidas para reducir la pérdida de presión en la línea hidráulica

Para reducir la pérdida de presión en la línea hidráulica, se pueden tomar las siguientes medidas:

1. Aumentar el diámetro de la línea. Aumentar el diámetro de la línea reduce la velocidad del fluido y la resistencia a la fricción, lo que reduce la pérdida de presión a lo largo del flujo.

2. Reducir el número de codos y juntas. Reducir el número de codos y juntas puede disminuir la turbulencia del fluido y los efectos de colisión, reduciendo así la pérdida de presión local.

3. Aumentar la temperatura del fluido. Aumentar la temperatura del fluido puede reducir la viscosidad y la resistencia por fricción, reduciendo así la pérdida de presión a lo largo del flujo. Sin embargo, cabe destacar que las temperaturas excesivamente altas pueden afectar la estabilidad del fluido y el rendimiento del sellado.

Resumen

La pérdida de presión en los tubos hidráulicos es un factor clave que afecta la eficiencia, el consumo de energía y la fiabilidad de los sistemas hidráulicos. Se debe principalmente a las pérdidas por fricción a lo largo del flujo y a las pérdidas de resistencia local. En la práctica de la ingeniería, mediante la selección adecuada de los diámetros de las tuberías, el control de los caudales, la optimización del trazado de las tuberías y el uso de tubos hidráulicos de alta calidad y baja rugosidad, la pérdida de presión del sistema se puede controlar normalmente con una precisión del 10%, lo que mejora significativamente su rendimiento.
